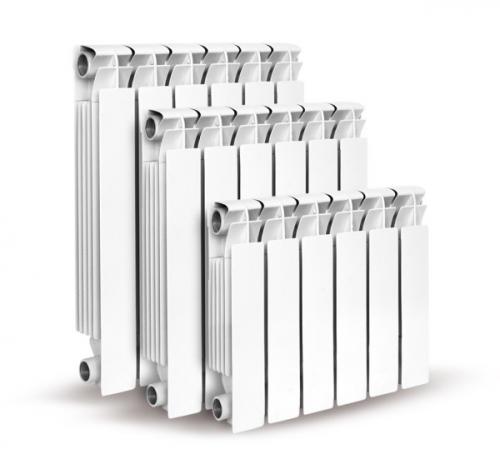

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид; Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
1. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

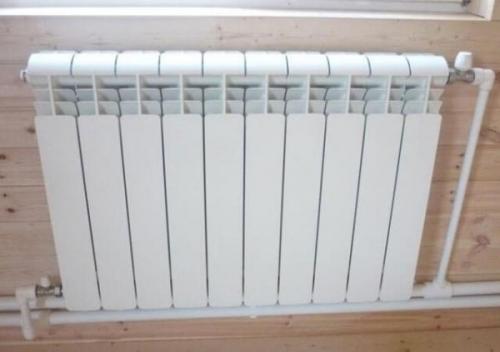

Ошибки при установке радиаторов отопления. Чем грозит неправильный монтаж батарей отопления

На чтение 2 мин.

Неопытные строители в ряде случаев допускают ошибки при монтаже батарей отопления. Главный грубый просчет, совершаемый при выполнении этой работы, заключается в неправильном выборе направления потока носителя тепла в трубах. Зачастую трубу, по которой подается теплоноситель, подсоединяют к нижнему штуцеру теплообменного узла, тогда как обратную трубу подсоединяют к верхнему штуцеру. Из-за этого возникает целый ряд пагубных последствий, в том числе:

• нарушение процессов циркуляции теплоносителя, что ведет к снижению эффективности функционирования отопительной системы;
• нарушение хода отведения носителя тепла из радиатора, в результате чего одна его половина нагревается, а другая – нет;
• появление вероятности разрушения верхней части батареи;
• снижение коэффициента полезного действия, невозможность полноценной теплоотдачи в связи с недостаточной заполненностью батареи теплоносителем.

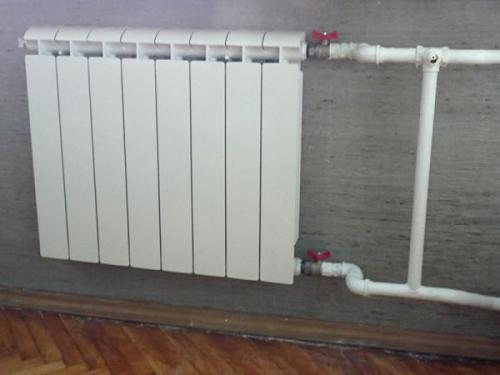

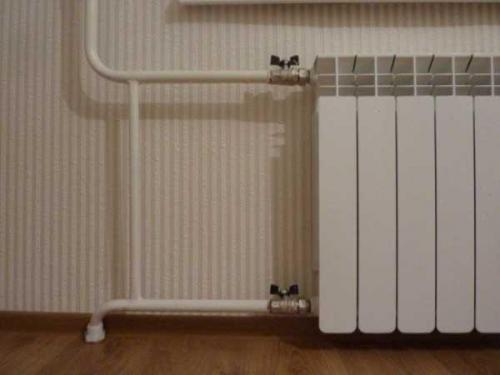

В неправильно присоединенном радиаторе носитель тепла проникает внутрь сквозь нижний патрубок. В этом случае он не может обеспечить прогревание всех секций, чем и объясняется значительное снижение эффективности отопительной системы в сравнении с грамотной установкой батарей.

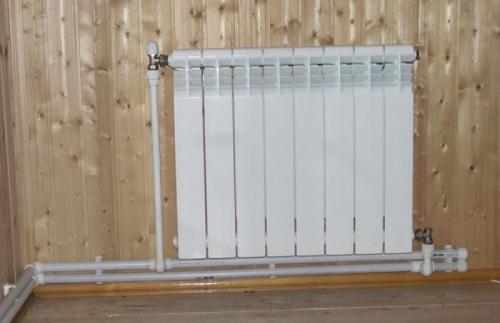

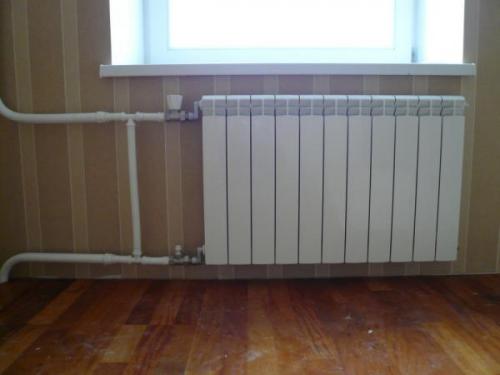

При правильном монтаже радиатора нагретый теплоноситель после прохождения через регулятор попадает его в верхнюю часть, а затем благодаря давлению – и в нижнюю часть. В результате заполняется весь полезный объем секций, что обеспечивает максимальную теплоотдачу отопительной системы.

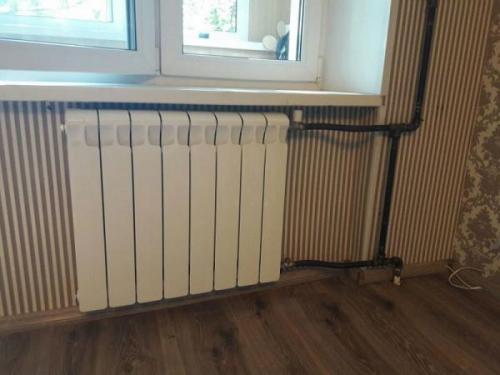

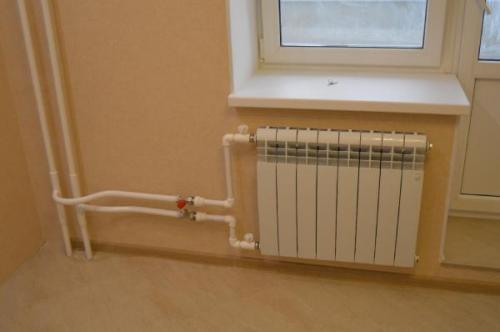

Правильная установка отопительных батарей гарантирует поступление нагретого теплоносителя сверху и обеспечивает его прохождение по верхнему коллектору. Качественный нагрев достигается за счет диагонального подсоединения батарей.

Чтобы исправить ошибки, допущенные при монтаже радиаторов отопления, нужно выполнить следующие действия:

• отсоединить подающие трубы от штуцеров;
• произвести корректировку схемы отопительной системы таким образом, чтобы подача теплоносителя осуществлялась через верхнюю трубу, а его обратное перемещение – через нижнюю;
• подсоединить элементы к теплообменнику;
• включить подачу и проверить работу системы.

Неэффективность функционирования отопительной батареи может быть обусловлена многими факторами. При наличии такой проблемы нужно сначала понять, чем она вызвана, а затем принять соответствующие меры.

Криво висит радиатор отопления. Укрепление батареи отопления с помощью ЖЭУ

Висела у меня батарея отопления. Но висела криво. И в общем наверное и ещё лет 100 провисела бы, но всегда есть риск что сломается труба от напряжения и тогда кипяток зальёт всех до первого этажа (квартира на четвертом) . И в случае такой аварии весьма вероятен сценарий вида: это вы виноваты, потому что не сигнализировали вовремя, а значит вы должны оплатить ущерб всем пострадавшим.

На фото обратите внимание на деревянный чурбачок, который стоит слева. Подставили чтобы ниже не проседала. Чтобы снять с себя ответственность, я пошел в ЖЭУ и сигнализировал насчет криво висящей батареи отопления. Работники выразили желание прийти и посмотреть, на что я жалуюсь.

Пришли.

-А вы батарею менять не собираетесь?

-Нет. Это дорого и эта отлично греет.

-А почему вас так много секций?

-Так было когда я купил квартиру.

-Есть стандарт на количество секций ( я в курсе про эти нормы ), так что нужно будет снять лишние секции.

-Снимайте!

-А почему мы?

-А почему я?

-Батарея отопления - это ваше личное имущество. Мы вам выпишем предписание чтобы вы убрали лишнее.

-Хм, я вообще то считал что это ваша зона ответственности, но пишите.

Ушли. Через неделю тишины опять пошел к в ЖЭУ чтобы узнать что с моей криво висящей батареей отопления они решили делать. Опять начался разговор про лишние секции. Но я уже законы полистал и проинформировал работников что вообще-то батарея отопления считается моей только при наличии запорных кранов. Т.е. если прибор отопления можно снять без перекрытия всего стояка. В моем случае (это видно на фото) таковые краны отсутствуют, а значит это общественное имущество со всеми вытекающими последствиями. В ЖЭУ объяснили что они не могут просто так мне батарею заменить, так что я должен написать заявление. Учитывая что я именно за этим туда и пришел - я его быстренько и написал. По типу "прошу повесить прямо батарею отопления в квартире по адресу XXX".

После этого через пару дней пришли, сфотографировали батарею. При этом вопрос про лишние секции уже исчез с горизонта. Оно и понятно, снять секции с чугунной батареи - это не так просто как с современной секцию открутить. После такой операции есть вероятность что вся батарея станет течь, а значит нужно будет новую покупать и ставить. Т.е. удовольствие это для ЖЭУ дорогое.

В итоге пришли сантехники, домкратом поджали батарею и вбили новые крюки.

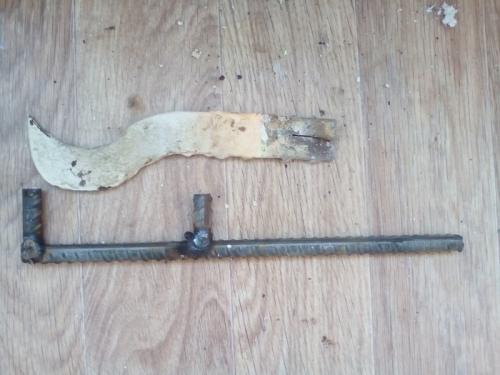

Сверху старый крюк (как он вообще мог держать такую чугунную хрень, так как был вбит всего на пару сантиметров?!). Снизу новый.

Однако у сантехников не оказалось бура на 30 см. А коротким они смогли закрепить крючья только снизу. И, насколько я понял, у них в организации (!) бура такой длинны вообще нет. Так что пообещали как появится, прийти и сверху ещё два крюка закрепить.

Вот итог:

Обратите внимание насколько подняли батарею, от чурбака до чугунки сантиметра четыре.

Как повесить радиатор отопления на гипсокартон. Крепление для батарей отопления на гипсокартон

В этом случае, владелец квартиры или офиса принимает решение радиаторы не менять, а облагородить их внешний вид.

Для сокрытия же батарей, без урона для их функциональности используется гипсокартон.

Общие особенности монтажа батарей

Гипсокартон, это один из самых популярных материалов, которые применяются в строительстве при внутренней отделке помещений.

Листы гипсокартона используются для выравнивания стен, потолков, создания декоративных конструкций (тех же каминов).

Крепление радиаторов отопления к стене из гипсокартона должно осуществляться с учетом некоторых норм и правил.

В независимости от типа радиаторов при их установке применяются одни и те же правила. К примеру, если под установку планируется использовать пространство под окном нужно отталкиваться от следующих требований:

• Батарея должна быть выше пола на 8 – 12 сантиметров.
• Расстояние от верха батареи до подоконника должно составлять минимум 6 – 10 сантиметров.
• От батареи до стены сохраните зазор в 3 – 5 сантиметров.

Виды крепежей для радиаторов отопления

Дюбель бабочка для гипсокартона

Перед началом монтажа стоит определиться, в каком количестве и качестве крепеж вам потребуется.

Количество кронштейнов – крепежей на один радиатор, зависит от его длины и соответственно веса.

Крепеж для батарей отопления к стене подбирается с учетом таких параметров как:

• Материал, из которого изготовлены радиаторы и трубы.
• Размеры батарей.
• Материал стены, к которой крепится батарея.
• Количество, размеры, местонахождение оконных проемов.
• Стиль, в котором выдержан интерьер помещения.

Грамотный подход к выбору кронштейнов облегчит крепление батарей отопления к стене в дальнейшем. К примеру, вес чугунных радиаторов отопления предполагает использование крепежей определенного типа:

• Стальной кронштейн должен быть регулируемым и позволять изменять расстояние между стеной и батареей, и даже её горизонтальное положение.
• Чугунный литой кронштейн.
• Стальной штыревой крепеж (длина может достигать 30 сантиметров).
• Кронштейн должен быть на металлической полосе.
• Особенности крепления радиаторов отопления к стене из гипсокартона

Крепление радиаторов отопления к стене из гипсокартона предусматривает использование крепежей установленных на пол. При таком варианте основная нагрузка придется на опорный крепеж, а настенный кронштейн выступает в роли страховки.

Саморезы для гипсокартонного профиля

По таким же принципам монтируются и биметаллические батареи. Безусловно, масса таких батарей меньше, чем у аналогичных изделий из чугуна, но нагрузка на гипсокартоновую стену может стать чрезмерной.

Рекомендуется использовать такие же напольные крепежи, как и для монтажа чугунных батарей.

Алюминиевые радиаторы, благодаря своей маленькой массе, без особых проблем крепятся к стене из любого материала. Для установки биметаллических, алюминиевых батарей применяются кронштейны:

• Угловые крепежи или усиленные кронштейны из стали.
• Стальные штыревые крепления, которые используются с дюбелями длиной в 12 – 17 сантиметров.
• Стандартные крепления для стен с декоративной пластиковой накладкой.

Внимание! Для радиаторов некоторых компаний – производителей применяются только фирменные кронштейны.

Накладной кронштейн для радиатора

Подводя итоги, мы выяснили, что кронштейн подбирается исходя из технических характеристик стены и батарей. Способы и крепления, с помощью которых радиаторы крепятся к гипсокартоновым стенам, зависят от самих батарей.

Монтаж радиаторов отопления к стене из гипсокартона

Конечно, для того, чтобы повесить батарею на стену обшитую гипсокартонном, лучше всего изначально заложить в конструкцию необходимое количество металлических профилей.

Огранка угла оцинкованным профилем

К сожалению, использование при отделке неквалифицированных рабочих приводят к неприятным сюрпризам.

Ни одна конструкция из гипсокартона не выдержит, если на ней будут устанавливать чугунные радиаторы отопления российского производства.

Конечно, можно установить такую батарею на напольные кронштейны и зафиксировать её за стену, чтобы она не падала. Однако, не всегда такой способ можно использовать.

Поэтому, для крепления радиатора к стене, придется пробиваться через слой гипсокартона к основной, несущей стене.

Для этих работ нам понадобится бур длиной не менее 150 – 200 миллиметров, с помощью которого нужно будет просверлить отверстие в основной стене, пройдя через конструкцию из гипсокартона. Затем с помощью молотка намертво закрепить забивной крепеж в подготовленном отверстии в бетонной стене. Более правильным будет использование деревянных пробок (чопиков), но в данном случае наши маневры ограниченны слоем гипсокартона.

Монтаж и крепление радиаторов отопления

Использовать деревянные пробки стоит в том случае, если кронштейн шатается или не заходит в стену на достаточную глубину.

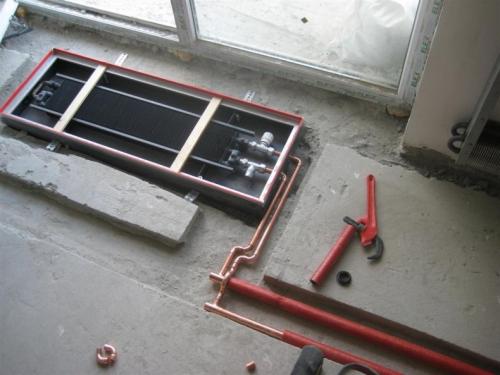

Крепление радиаторов отопления к полу. Напольные радиаторы отопления — типы устройств, преимущества и недостатки + лучшие варианты крепления батарей к полу

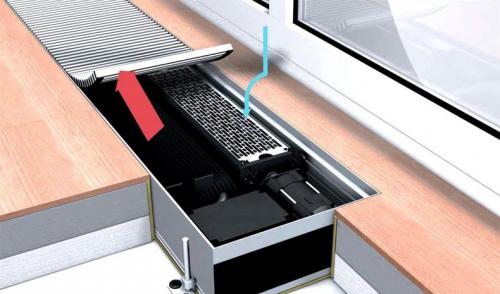

В строениях с широкоформатными окнами нужно создавать зимой тепло, для этого применяются напольные радиаторы водяного отопления. Они обеспечивают равномерный нагрев комнаты, а также не дают проникнуть холоду и произойти образованию льда на стёклах.

Данный метод не является широко распространённым, однако часто он оказывается подходящим методом, не беря в расчёт применение тепловых завес.

Для выбора подходящего радиатора для отопления в квартиру, офис, нужно быть проинформированным, для этого в статье будет рассказано об отличиях этих приборов, их характеристиках, достоинствах и минусах.

Отличия напольных батарей

Радиаторы, располагаемые на полу, не являются новинкой, а имеют применение издавна, но не широко используются на рынке подобных изделий. Ведь их задействуют в отдельных случаях – в строениях с обширными окнами.

Обычные батареи устанавливаются под подоконниками, обеспечивая защиту от попадания ледяного потока воздуха из окон и предоставляя действенное обогревание в комнатах.

• Радиаторы, устанавливаемые на полу используются там, где установка привычных батарей не представляется возможной.
• Фасады разных зданий, в наше время, отделываются стеклом, так делают на магазинах, кинотеатрах, строениях для выставочных центров и на других постройках.
• Отопление в них делается при помощи тепловых завес, а также радиаторов для пола.

Напольная разновидность радиаторов обладает минимализмом, их высота достигает на выше 15-20 см, даже с ножками. Используется тип подсоединения: снизу или с боков, смотря какая берётся модель.

Преимущества

Главное достоинство батарей для пола в минимальных потерях тепла. Это достигается за счёт хорошо продуманной конструкции и формы приборов.

Вот другие достоинства:

• Имеют небольшую высоту и габариты, не закрывают больших окон, не мешают обозреванию и не заставляют собой комнату;
• Немалый ассортимент оборудования с разной тепловой мощностью;
• Простота и лёгкость установки;
• Имеют привлекательный, современный вид;
• Регулируется температура нагревания;
• Доступная цена.

Почему напольный вид батарей, при своих малых размерах, имеет отличную тепловую мощь? Всё дело в том, что они бывают низкими, но широкими изделиями. Теплоотдача выходит высокой. Некоторые модели ничем не уступают настенным, стандартным видам батарей.

Минусы напольных радиаторов

• Не всегда могут хорошо вписаться в интерьер комнаты;
• Нельзя скрыть расставленными впереди них мебелью либо стенками;

Не в равной мере нагревают помещение: пространство вверху быстро прогревается, а возле пола воздух не прогретый.

Виды напольных радиаторов

Рассмотрим виды напольных радиаторов отопления:

1. Виды из алюминия. Ассоциируются по строению с привычными всем настенными моделями. Их можно изредка встретить в продаже, ведь их часто делают под заказ. Варианты из алюминия. Не выносят приличного давления и не терпят влияния агрессивной жидкости. По этой причине, вместо них нередко устанавливаются биметаллические или стальные виды.
2. Модели из чугуна. Эти варианты никогда не назвать весьма небольшими, ведь их габариты велики, в сравнении с размерами стальных предметов. Их часто монтируют, как украшающую продукцию, вторящую стилю отделки жилья и офисных комнат. Они выдерживают немалое давление и ржавчину, обладают большим сроком пользования. Цена на них может быть повыше других.
3. Стальные варианты. Их создано много вариаций и они пользуются популярностью. Имеют небольшие размеры, большую теплоотдачу и устойчивость к давлению. По конструкции отличаются простотой, схожи с батареями стального типа, устанавливаемые ранее массово в большинстве многоквартирных постройках. Отличается недорогой ценой. Это одно из наиболее дешёвых изделий для обогревания строений с огромными окнами. Гарантирует стабильный выход тёплого воздуха, действенно обогревают комнату. Известны долгим временем работы – от 20 до 25 лет при соблюдении всех правил пользователя. Они не попортят вид комнаты. В их модельном ряду находятся красивые, трубчатые изделия.
4. Биметаллические виды. Состоят из меди с алюминием. Трубки в этом качественно изготовленном радиаторе выполнены из меди, а рёбра из алюминиевого сплава. Данное устройство имеет прекрасную теплоотдачу и необходимую прочность. Если сравнивать со стальными радиаторами, данный вид имеет большую тепловую отдачу, медь не поддаётся ржавчине и служат долгое время.

Крепление радиатора отопления к стене. Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

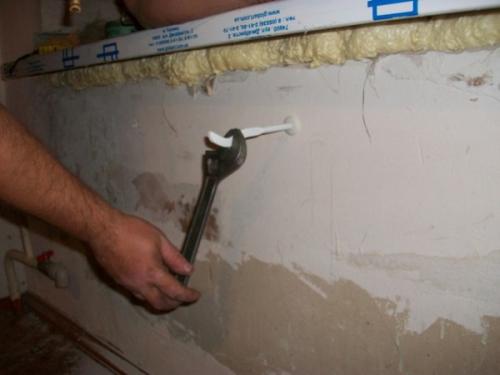

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

Монтаж кронштейна

• После монтажа батареи следует проверить ее положение строительным уровнем . Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

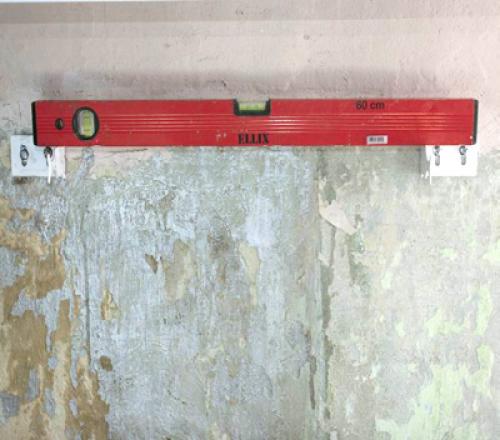

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

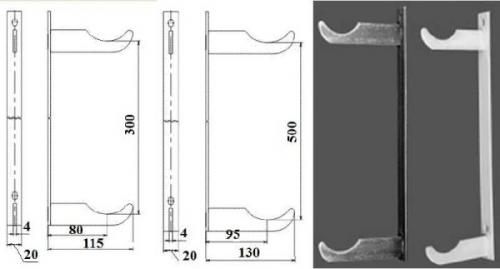

Крепежные планки

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

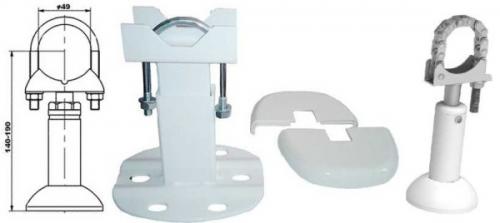

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.
