К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.

При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.

Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.

Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:

• Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
• Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
• Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.

Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.

• Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
• Размещение в открытой нише — до 7%.
• Частично закрывая решеткой — до 15%.
• Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.

Верхняя плоскость батареи должна находиться в горизонтальном положении.

Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.

Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».

Прокладка труб, соединяющих радиатор с системой производится после установки секций.

Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

Верхнее подключение радиаторов отопления. Устройство радиатора отопления

состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Схема радиатора отопления Источник mr-build.ru

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Схема однотрубного отопления двухэтажного коттеджа Источник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Схема двухтрубного отопления коттеджа Источник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Лучевая (коллекторная) схема отопления Источник firmacz.ru

Терморегулятор для радиатора отопления: конструкция и установка

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.

Подключение радиаторов отопления схемы. Однотрубная схема отопительных систем

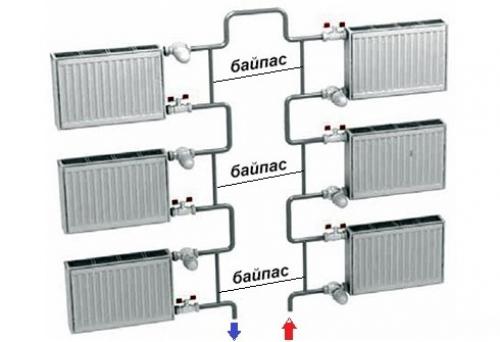

Однотрубная система отопления: вертикальная и горизонтальная разводка.

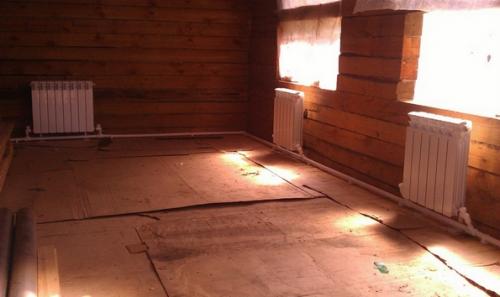

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Какой трубой подключить радиатор отопления. Как устроен радиатор отопления

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – мощность секции чугунного радиатора ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

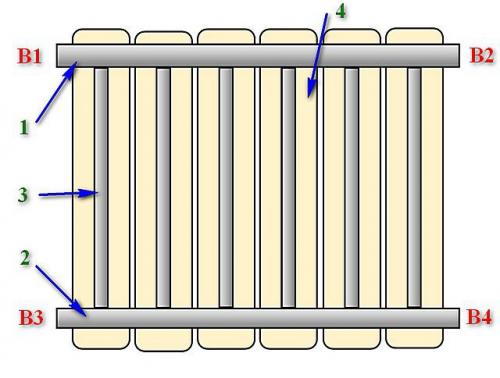

Очень упрощенно – схема устройства большинства радиаторов отопления

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Боковое или диагональное подключение радиаторов. Принцип подключения радиаторов

Отопительные приборы могут подключаться к системе разными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размера и расположения относительно иных радиаторов системы, а также типа самой системы.

Существуют такие способы подключения радиаторов отопления: боковое, диагональное, радиаторы отопления с нижней подводкой, последовательное соединение радиаторов отопления и параллельное.

К наиболее распространенным можно отнести боковое подключение и радиаторы отопления с нижним подключением. Рассмотрим детальнее эти типы:

• боковое подключение. Для такого метода характерно подключение подводящей трубы к верхнему патрубку, а отводящей – к нижнему. То есть, обе трубы – и подачи, и оттока теплоносителя, – расположены с одной стороны радиатора. Этот метод достаточно распространен по той причине, что позволяет добиться максимального прогрева радиатора, и соответственно – максимальной теплоотдачи. Однако радиаторы отопления с боковым подключением не следует применять для большого количества секций – в таком случае, последние могут быть недостаточно прогретыми. Однако если иного способа подсоединения нет, то для устранения проблемы следует воспользоваться удлинителем протока воды.
• батареи отопления с нижней подводкой. Применяется такой вариант в том случае, если батареи отопления с нижней разводкой проходят под плинтусами или полом. Нижнее подключение называют самым красивым – батареи отопления с нижним подключением и подачи теплоносителя, и его оттока спрятаны под пол и подключаются к радиатору при помощи патрубков, направленных в пол.
