Самые массивные из всех отопительных приборов чугунные изделия требуют особого внимания при закреплении на стене. Исходя из этого, крепежные элементы для подобных батарей должны быть очень крепкими, чтобы долгое время удерживать громоздкую конструкцию.
Готовые изделия такого плана имеют в маркировке слово «усиленные», так как производятся из толстостенного металла. Они могут быть окрашены в заводских условиях обычно в белый цвет. Однако при желании приобрести цветные отопительные приборы, можно заказать окраску креплений и радиаторов в одной цветовой гамме.
Небольшие, на первый взгляд, крюки для чугунных изделий крепятся к стене с помощью стальных анкеров
Важно!
Подбирая кронштейн для чугунного радиатора. обратите внимание на его длину.
Она должна соответствовать габаритам прибора с учетом рекомендуемого отступа от стены.
Кроме кронштейнов для чугунных батарей выпускаются крюки, изготовленные из загнутых металлических стержней большого диаметра с резьбой. Такие крепления продают в комплекте с дюбелями для монтажа.
Установка крюков выполняется просто:
- Изначально выполняется разметка мест крепления по расчетному количеству;
Внимание!
Минимальное количество креплений для радиатора в 6-8 секций – три: два в верхней части и один поддерживающий внизу.
При увеличении количества секций до десяти вверху понадобится три крепежа, внизу два.
Для каждых последующих шести секций добавляем по одному креплению сверху и снизу.
- С помощью дрели или перфоратора сверлим отверстия под дюбели ;
- В готовые отверстия вставляем дюбели, в них вкручиваем крюк .
В случае, когда монтируется батарея с большим количеством секций, кронштейны для чугунных радиаторов отопления не могут обеспечить в полной мере надежность крепления. Как дополнительная мера используется поддержка тяжелого прибора с помощью специальных опор, установленных на полу и частично разгружающих стенные крепления.

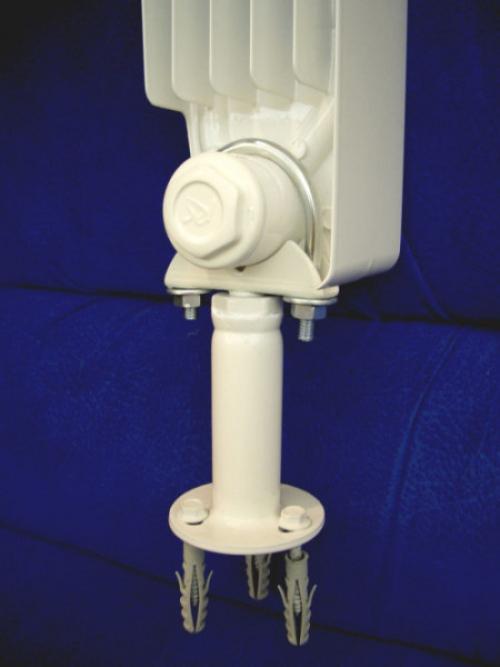

В качестве дополнительного крепежа используются напольные опоры (показаны на фото)
Такие упоры встречаются различных конструкций:
- Регулируемые по высоте;
- Нерегулируемые;
- С захватом, фиксирующим радиаторы и закрепляемыми на болтовом соединении:
- Из толстой стальной проволоки;
- Из цепочки подвижных звеньев.
Крепление для чугунных радиаторов своими руками. Требования СНиПа
Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.
Приведем основные нормативы:
- Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
- Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер. Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
- Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
- Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
- Между подоконником и батареей также должен быть зазор – не менее 50 мм.
- Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель. На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
- Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
- Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.
