Объем воды в радиаторе отопления. Сколько воды в стальном радиаторе 22 типа

Объем воды в радиаторе отопления. Сколько воды в стальном радиаторе 22 типа

Если вы решили отказаться от централизованного отопления в пользу индивидуального, необходимо понимать, что установка последнего требует немало знаний уже на этапе проектирования. Одной из вещей, о которой вам никогда не приходилось задумываться, является объем воды, содержащейся в радиаторе отопления в момент работы.

Объем воды, который приходится на одну батарею, стоит выяснять в том случае, когда речь идет об индивидуальной отопительной системе. Ведь перед тем, как купить и установить агрегат, отвечающий за нагрев теплоносителя, вам необходимо точно высчитать, сколько воды должен регулярно прогревать этот прибор. Если вы приобретете слишком «слабый» котел, мощности которого будет не хватать для вашего объекта, в комнатах всегда будет слишком холодно.

Зато людям, получающим тепло централизованно, нет необходимости высчитывать сколько же воды в стальном радиаторе 22 типа либо батареи другой модели.

Для получения корректных результатов, необходимо знать особенности оборудования, которое вы планируете установить. Помните, разные батареи содержат разный объем жидкости. Нужно помнить, что в:

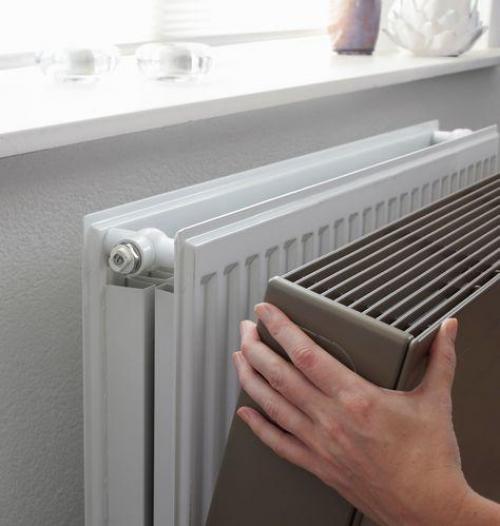

• стальном панельном радиаторе 22 типа содержится поллитра воды на каждые 10 см длины;
• такой же батарее, но 11 типа , будет в два раза меньше жидкости;
• секционных моделях из стали вы найдете 0,45 – 0,5 литра на секцию;
• биметаллических изделиях на одну секцию приходится всего 0,3 – 0,35 л.

Если речь идет о чугунных новых батареях, одна часть «гармошки» будет содержать литр воды, у старых моделей этот показатель будет больше в два раза.

Очевидно, что расчет объема воды в стальной батарее панельного типа очень прост:

• измеряем устройство (или просто смотрим в техпаспорт);
• делим длину батареи на 10;
• полученная цифра умножается на 0,5.

Чтобы узнать, сколько жидкости содержится во всех теплообменниках на объекте, можно проделать ту же процедуру с каждой батареей. Или просто умножить объем одного радиатора на их общее количество (если они все одинаковые).

На данный момент нет проблем с тем, чтобы приобрести любое количество современных батарей отопления. Особенно, если речь идет о стальном панельном изделии 11 или 22 типа. Это одна из наиболее популярных разновидностей, для которой характерны следующие преимущества:

• доступная стоимость;
• неприхотливость в уходе;
• простота монтажа и транспортировки;
• длительный срок эксплуатации;
• высокий уровень теплоотдачи.

Сколько воды в алюминиевой батарее. Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью.

Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

1. При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
2. Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

• Поставить заглушки на нижние отверстия и начать набирать воду.
• Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
• Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью.

Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой.

Одним из важных параметров является объем радиатора отопления.

Способ 1: измерение объемом

Это, aunque и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Для измерения объема радиатора отопления используются специальные измерительные инструменты, такие как измеритель объема или гидрометр.

Способ 2: расчет объемом

Расчет объемом основывается на формуле:

V = πr2h, где V - объем радиатора, π - постоянная pi, r - радиус радиатора, h - высота радиатора.

Для расчета объемом необходимо знать размеры радиатора, а также тип теплоносителя, который будет использоваться в системе.

Некоторые производители указывают объем радиатора в технической документации, но это не всегда является точным показателем, поэтому рекомендуется проверять измерения с помощью измерительного инструмента.

Выбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы.

Также необходимо заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

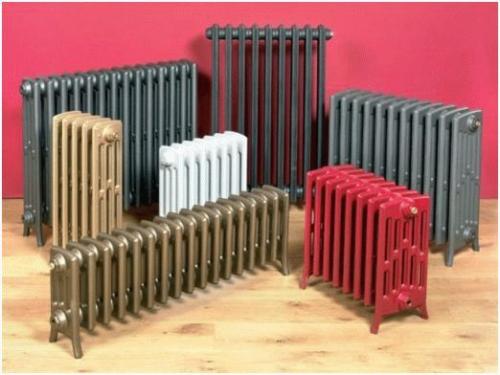

Объем воды в секции чугунного радиатора. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/obem-vody-v-sekcii-alyuminievogo-radiatora-500-osnovnye-rabochie-harakteristiki

Сколько воды в чугунной батарее. Объем воды в радиаторе отопления. Таблица и все важные параметры расчета

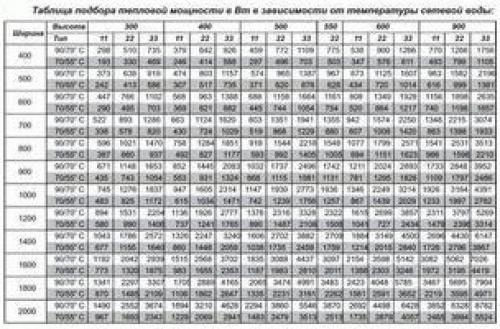

1. Объем воды в радиаторе отопления. Таблица и все важные параметры расчета
   1. Виды радиаторов
2. Сколько литров воды в одном ребре чугунной батареи (радиатора)?
3. Как рассчитать объем воды в системе отопления, радиаторах, трубах.
   1. Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления
   2. Объемы воды для различных элементов системы отопления
4. Объем воды в системе отопления: как посчитать и на что он влияет?
   1. Объем воды в системе отопления
   2. Объем воды в котле

У людей, установивших частный котел для отопления помещений, нередко возникает важный вопрос о необходимом количестве теплоносителя системы. Весь объем жидкости распределяется между самим котлом, трубами и радиаторами. Если количество бака в котле можно прочесть в приложенной к нему книге, а в трубах собирается, обычно небольшое количество жидкости, то вопрос о радиаторах для многих остается открытым.

Необходимо рассмотреть все возможные варианты и количество помещающихся в них теплоносителей.

Виды радиаторов

Самыми популярными среди общего количества конвекторов считаются три типа:

• Алюминиевый радиатор;
• Чугунная батарея;
• Биметаллический радиатор.

Если вы знаете, какой конвектор установлен у вас дома и способны посчитать количество секций, то произвести несложные расчеты не составит труда. Далее, рассчитайте объем воды в радиаторе отопления , таблица и все необходимые данные, представлены ниже. Они помогут максимально точно вычислить количество теплоносителя во всей системе.

Средний объем воды литр/секция

Алюминиевый

Несмотря на то, что в некоторых случаях внутренняя система нагрева каждой батареи может отличаться, существуют общепринятые параметры, которые позволяют определить количество помещающейся в нее жидкости. С возможной ошибкой в 5% вы узнаете, что одна секция алюминиевого радиатора может содержать до 450 мл воды

Стоит обратить внимание, на то, что для других теплоносителей объемы могут быть увеличены.

Посчитать количество жидкости, которая помещается в чугунном радиаторе немного сложней. Важным фактором будет новизна конвектора. В новых импортных радиаторах пустоты значительно меньше, а за счет усовершенствованного строения греют они не хуже старых.

Новый чугунный конвектор вмещает около 1 литра жидкости, в старый поместится на 700 мл больше.

Биметаллический

Подобные типы радиаторов довольно экономичны и производительны. Причина, по которой могут меняться объемы наполнения, кроются только в особенностях определенной модели и разбросу давления. В среднем подобный конвектор заполняется 250 мл воды.

Возможные изменения

Каждый производитель батарей устанавливает свои значения минимально/максимально допустимых норм, но объем теплоносителя во внутренних трубках у каждой модели может измениться исходя из соображений увеличения давления. Обычно в частных домах и новостройках на цокольном этаже устанавливается расширительный бачок, который позволяет стабилизировать давление жидкости даже при ее расширении при нагреве.

Меняются параметры также на устаревших радиаторах. Нередко даже на трубках из цветного металла образовываются наросты из-за внутренней коррозии. Проблемой тому могут стать примеси в воде.

Из-за подобных наростов в трубках количество воды в системе постепенно нужно уменьшать. Учитывая все особенности своего конвектора и общие данные из таблицы, вы легко высчитаете необходимый объем воды для радиатора отопления и всей системы.

Объем одной секции биметаллического радиатора 500. Биметаллический радиатор RIFAR Base (Рифар)

Российский биметаллический радитор RIFAR Base можно купить с межосевым расстоянием - 500, 350 или 200мм.

• RIFAR Base 500 . Высота - 570 мм, межосевое расстояние - 500 мм, глубина - 100 мм. Теплоотдача секции - 197 Вт;
• RIFAR Base 350 . Высота - 415 мм, межосевое расстояние - 350 мм, глубина - 90 мм. Теплоотдача секции - 139 Вт;
• RIFAR Base 200 . Высота - 261 мм, межосевое расстояние - 200 мм, глубина - 100 мм. Теплоотдача секции - 100 Вт;

Секция этого радиатора состоит из вертикальной стальной трубы (вертикального коллектора) залитой алюминиевым сплавом под большим давлением. Горизонтальные коллекторы - алюминиевые (не стальные).

Все модели биметаллического радиатора Рифар Бейс производятся с четным, от 4 до 14, количеством секций.

Стандартный цвет - белый (RAL 9016).

Гарантия на биметаллические радиторы RIFAR Base составляет 10 лет, при условии соблюдения требований и рекомендаций перечисленных в паспорте отопительного прибора.

Технические параметры эксплуатации:

• рабочее давление - до 20 атм. (опрессовочное давление - до 30 атм.)
• максимальная температура теплоносителя - +135°С (pH теплоносителя - 7-8,5).

RIFAR Base 500

Межосевое расстояние 500 мм.

Объем воды в радиаторе Керми. Технические характеристики радиаторов Керми

Радиаторы отопления Kermi производятся в Германии. Сразу становится ясно, что мы имеем дело с качественной немецкой продукцией – другого у них просто не бывает. Начав свою деятельность в 1967-ом году, компания Kermi добилась блестящих результатов и стала одним из лидеров отопительного рынка

. По состоянию на 2016-ый год она выпускает следующие линейки радиаторов:

• Профильные;
• Гладкие;
• Радиаторы серии Line.

Типы и размеры панельных радиаторов немецкого производителя отопительных приборов Kermi

Технические характеристики радиаторов Керми включают в себя следующие параметры – высота, длина, глубина, количество рядов и количество рядов конвективного оребрения. На рынке представлены следующие типы радиаторов, обозначаемые числовыми индексами.

• Тип 10 – это однорядные устройства без конвективного оребрения.
• Тип 11 – однорядные радиаторы с одним рядом оребрения.
• Тип 12- двухрядные батареи Керми с одним рядом оребрения.
• Тип 22 – двухрядные радиаторы с двумя рядами оребрения.
• Тип 33 – трехрядные батареи с тремя рядами оребрения.

В зависимости от типа меняется глубина радиаторов. Например, однорядные модели therm-x2 Profil-V обладают глубиной 61 мм, двухрядные 100 мм, а трехрядные – 155 мм. Если нужны невысокие батареи, следует обратить внимание на профильные модели высотой 200 мм. Также в продаже имеются вертикальные радиаторные панели Verteo Profil, обладающие превосходным внешним видом и довольно большой высотой.

В список важных технических характеристик следует включить тип подключения. Индекс V – это батареи с нижним подключением, индекс K – батареи с боковым подключением.

Профильные радиаторы отопления Керми – это линейка, включающая в себя компактные модели высотой от 200 мм. К ним относятся модельные ряды therm-x2 Profil-V, therm-x2 Profil-K и Verteo Profil. Сегмент гладких радиаторов включает в себя модельные ряды therm-x2 Plan-V, therm-x2 Plan-K, Verteo Plan, therm-x2 Plan-K для замены (предназначены для быстрой и безболезненной замены старых батарей без переделки отопительной системы) и therm-x2 Plan-V гигиенический (для использования в помещениях, к которым предъявляются жесткие гигиенические требования). Для всех этих линеек характерен гладкий дизайн.

Радиаторы Kermi серии Line отличаются привлекательным дизайном. Они способны вписаться в любой интерьер.

Батареи Kermi серии Line обладают привлекательным дизайном передней панели – они способны вписываться в любые интерьеры

. Серия включает в себя линейки therm-x2 Line-K, therm-x2 Line-V, therm-x2 Line-Hygiene, Verteo-Line и therm-x2 Line-K для замены (для ремонта и модернизации старых отопительных систем).

Что означает therm-x2 в названии линеек? Это энергосберегающая технология, применяемая в разработке радиаторов отопления Kermi. Благодаря этой технологии сокращается время нагрева и достигается повышение эффективности отопительной системы. Поступающая в батареи вода проходит сначала через переднюю панель, и только потом переходит в задние. Такая конструкция обеспечивает быструю подачу тепла в помещения. Сегодня технология therm-x2 используется во всех батареях Kermi.

Сколько литров воды в стальном радиаторе 22 типа. Сколько литров воды в стальных радиаторах?

биметаллические - 0,3 - 0,35 л на секцию чугунные новые 1 л на секцию, старые 1,8 -2 литра

Сколько литров воды в 1 метре 16 трубы?

ОБЪЕМ ВОДЫ В ТРУБАХ

Сколько литров воды в стальном радиаторе 22 типа?

Тип 22 – на 10 см радиатора приходится 0,5 л жидкости. Все радиаторы классифицируют следующим образом: Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л . Биметаллический вариант, на секцию приходится 0,3-0, 35 л жидкости.

Как рассчитать объем воды в радиаторе?

Пример расчета объема воды в системе отопления: Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла. Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Сколько воды в 1 ребре чугунной батареи?

Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации. Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.

Как влияет количество воды в системе отопления на расход газа?

Количество воды в системе зависит от типа радиаторов и от диаметра труб и общей ёмкости котла. … На расход газа влияет только количество теплопотерь дома. Чем больше теплопотери - тем больше и расход газа .

Сколько воды в метре 16 трубы теплого пола?

Объем воды в 1 погонном метре трубы : ø15 (G ½») — 0,177 литра ø20 (G ¾») — 0,310 литра ø25 (G 1,0″) — 0,490 литра

Сколько воды в 25 полипропиленовой трубе?

Объем воды в трубе

Как проверить уровень воды в системе отопления?

Проверка уровня воды в системе отопления Для этого используется манометр, который должен быть установлен на трубопроводе в котельной. Если давление составляет 1-1,5 бар (то есть 100-150 кПа или приблизительно 1-1,5 атм.), добавлять воду в систему не нужно.

Как рассчитать Стальные радиаторы на комнату?

Наиболее простой расчет количества секций стального радиатора — разделить величину тепла, необходимого для комфортного обогрева помещения на производительность, предлагаемых моделей.
