Расчет обогрева помещений радиаторами отопления. Расчет радиаторов отопления по площади

Расчет обогрева помещений радиаторами отопления. Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Расчет отопления производственных помещений калькулятор. Калькулятор расчета мощности котла отопления

Мощность котла является одной из важнейших характеристик отопительного оборудования. Избыток мощности скажется переплатой за котел, недостаток – невозможностью оборудования отопить жилую площадь или нагреть воду в системе ГВС. Поэтому перед выбором котла предлагаем прикинуть его параметры не без помощи нашего онлайн-калькулятора для расчета мощности котла отопления. Попробуем разобраться со значениями, которые вам придется ввести для получения достоверного результата.

Температура

Комфорт пребывания в жилом помещении зимой определяется температурой воздуха и его влажностью. Сначала введите значение температуры, которую вы планируете поддерживать дома. Температуру наиболее холодной пятидневки можете посмотреть в СП 131.13330.2012 Строительная климатология , т.к. она привязана к климатической зоне.

Отапливаемые площадь и объем помещений

В качестве теплоносителя, передающего тепло от радиаторов отопления человеку, служит воздух. Логично, что мощность отопительного оборудования во многом зависит от того, какой объем этого воздуха необходимо нагреть и далее поддерживать постоянной его температуру.

Конструктивные элементы здания

В различных постройках и условиях эксплуатации котлы одинаковой мощности дают совершенно разные результаты. Все потому, что потери тепла через стены, перекрытия и окна влияют на общую картину. Чем выше тепловые потери, тем более высокой должна быть поправка мощности отопительного оборудования.

Могут быть непонятны маркировки стеклопакетов. Тут все довольно просто, например, 4-16-4 означает, что зазор между двумя стеклами толщиной 4 мм составляет 16 мм. Буква «К» означает энергосберегающее стекло, «Ar» — камеры заполнены аргоном.

Расчет стоимости отопления по площади. Таблиц. Тепловые расходы окон

RT — сопротивление теплопередачи;

1. Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

• Электрические котлы;
• Газовые котлы
• Нагреватели на твердом и жидком топливе
• Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

1. Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

1. Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

• На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
• На 0.9, если ваша квартира на первом или последнем этаже;
• Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

Расчет мощности обогревателя онлайн. Онлайн расчёт мощности, выделяющейся в форме тепла в электрическом проводнике

Данный калькулятор будет полезен тем, кто решил сделать электрический обогреватель своими руками.Например, в случае, если вы решили сделать электрический подогрев руля на легковом автомобиле с напряжением питания 12 вольт.

Как это выглядит? Берётся нихромовая проволока (продаётся в хозяйственном магазине, вы её наверняка видели в электроплитках), она обматывается вокруг рулевого колеса, а её концы присоединяются, например, к питанию звукового сигнала или к прикуривателю.

В примере вы можете видеть расчёт для нихромовой проволоки сечением 0,6 кв. мм. и длиной 2 м. В провод нужно также вставить предохранитель с допустимым током 5-10 ампер. Ну и кнопку включения / выключения. То есть, получается, проволока нихромовая, выключатель, предохранитель. И, собственно, всё.Нормальным значением для подогрева именно руля будет величина в ваттах около 30 ватт.

Этот же калькулятор можно использовать для расчёта в целом любого обогревателя.Расчёт выделяющейся мощности можно рассчитать по одной из трёх формул, результаты будут одни и те же:

P = U * I

P = U^2 / R

P = I^2 * R

R = ρ * L / S, то есть удельное сопротивление, умноженное на длину носителя, делённое на площадь сечения. Таблица основных удельных сопротивлений металлов и сплавов (в омах) — под калькулятором.

Первая часть калькулятора позволяет определить выделяющуюся мощность, а вторая — рассчитать температуру и время нагрева проводника, а также ток, который необходим для поддержания заданной температуры.

Поскольку проводник может находиться в разных средах (в воде, в воздухе, на какой-то поверхности и т.п.), то вторая часть — довольно приблизительна, так как определённое количество тепла будет уходить с теплообменом. Но для общего понимания — нормально.

По поводу нормального тока — он рассчитан для справки. Если вы питаете обогреватель не от сети, а от стационарного источника, то для него существует некий нормальный ток, при котором аккумулятор дольше проживёт и будет отдавать максимальную ёмкость. Величина этого тока очень сильно отличается в зависимости от технологии изготовления источника и может быть и 0,1 от ёмкости, и 0,3, и 10, и 20, и 30. Обозначается это символом С. Например, если на аккумуляторе указано 10С, а сам он ёмкостью 10А, значит, он может отдавать ток в 100 ампер.

Расчет отопления по объему помещения. Как определиться с ними их количественно?

Простейший способ расчета необходимой тепловой мощности основывается на утверждении, что на каждый квадратный метр площади требуется 100 ватт тепла. Или — 1 кВт на 10 м².

Но даже не будучи специалистом, можно задуматься — а как такая «уравниловка» сочетается со спецификой конкретных домов и помещений в них, с размещением зданий на местности, с климатическими условиями региона проживания?

Так что лучше применить иной, более «скрупулезный» метод подсчета , в котором будет приниматься во внимание множество различных факторов. Именно такой алгоритм и заложен в основу предлагаемого ниже калькулятора .

Важно – вычисления проводятся для каждого отапливаемого помещения дома или квартиры отдельно. И лишь в конце подбивается общая сумма потребной тепловой энергии. Проще всего будет составить небольшую таблицу, в строках которой перечислить все комнаты с необходимыми для расчетов данными. Тогда, при наличии у хозяина под рукой плана своих жилых владений, много времени вычисления не займут.

И еще одно замечание. Результат может показаться весьма завышенным. Но мы должны правильно понимать – в итоге показывается то количество тепла, которое требуется для восполнения теплопотерь в самых неблагоприятных условиях. То есть – для поддержания температуры в помещениях +20 ℃ при самых низких температурах на улице, характерных для региона проживания. Иными словами — на пике зимних холодов в доме будет тепло.

Но такая супер-морозная погода, как правило, стоит весьма ограниченное время. То есть система отопления будет по большей части работать на более низкой мощности. А это означает, этот никакого дополнительного запаса закладывать особого смысла нет. Эксплуатационный резерв мощности будет и без того внушительным.

Ниже расположен калькулятор , а под ним будут размещены необходимые краткие пояснения по работе с программой.

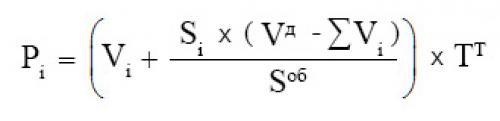

Расчет отопления по площади калькулятор. Формула №3(1) согласно правилам:

В формуле №3(1) используются следующие значения:

P_i – размер платы за отопление по Вашей квартире или нежилому помещению, который получится в результате расчета в рублях.

S_i – общая площадь Вашей квартиры (жилого помещения) или нежилого помещения (магазин, офис, аптека или другое помещение, расположенное в МКД) (м²).

S^об - общая площадь всех жилых помещений (квартир) и нежилых помещений (магазины, офисы, аптеки или другие помещения), расположенных в многоквартирном доме (м²).

V^д - объем (количество) тепловой энергии по показаниям общедомового прибора учета, если расчет размера платы осуществляется в течение отопительного периода, или исходя из среднемесячного объема тепловой энергии, определенного по показаниям общедомового прибора учета за предыдущий год (Гкал).

T^T - тариф (цена) на тепловую энергию, установленный в Вашем регионе для Вашего поставщика тепловой энергии (руб./Гкал).

V_i - объем (количество) тепловой энергии, потребленной в жилом помещении (квартире) или нежилом помещении (магазин, офис, аптека или другое помещение, расположенное в МКД), определенный: для жилых или нежилых помещений, оборудованных индивидуальными приборами учета тепловой энергии , - по показаниям таких приборов учета, если расчет размера платы за отопление осуществляется в отопительный период, или исходя из среднемесячного объема индивидуальных приборов учета, если расчет размера платы осуществляется в течение календарного года, для жилых и нежилых помещений, не оборудованных индивидуальными приборами учета - по формуле 3(7) .

∑V_i - сумма объемов тепловой энергии, потребленной во всех жилых помещениях (квартирах) и нежилых помещениях (магазин, офис, аптека или другое помещение, расположенное в МКД).

Расчет обогрева помещения электричеством. Расчет тепловой мощности обогрева помещения

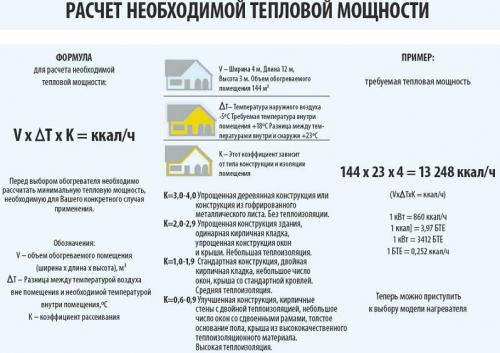

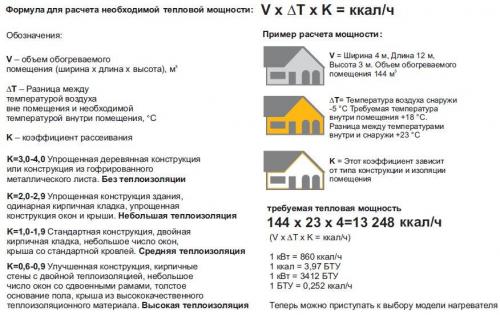

Для правильного выбора нагревателя, предлагаем вам ознакомиться с правилами расчета тепловой мощности, необходимой для вашего конкретного случая применения:

Обозначения:

V    - Объем обогреваемого помещения (длина х ширина х высота), м³

∆Т  - Разница между ˚t воздуха вне помещения и необходимой ˚t внутри помещения, ˚С

К    - Коэффициент тепловых потерь (зависит от типа конструкции и изоляции помещения):

Без теплоизоляции (  К=3,0-4,0 ) -  Деревянная конструкция или конструкция из гофрированного металлического листа.

Простая теплоизоляция (  К=2,0-2,9 ) -  Здание с одинарной кирпичной кладкой, упрощенная конструкция окон и крыши.

Средняя теплоизоляция (  К=1,0-1,9 ) -  Стандартная конструкция. Двойная кирпичная кладка, крыша со стандартной кровлей, небольшое кол-во окон.

Высокая теплоизоляция (  К=0,6-0,9 ) -  Кирпичные стены с двойной теплоизоляцией, небольшое кол-во окон со сдвоенными рамами, толстое основание пола, крыша из высококачественного теплоизоляционного материала.

Пример:

Объем помещения : 5 х 16 х 2,5 = 200

∆Т:  Температура наружного воздуха -20 °С. Требуемая температура внутри помещения +25 °С. Разница между тем­пературами внутри и снаружи +45 °С.

К:   Рассмотрим вариант со средней теплоизоляцией (1-1,9). Выберите то значение, которое на ваш взгляд, наиболее соответствует вашему помещению. Чем хуже теплоизоляция, тем больший коэффициент нужно выбирать. Например 1,7.

Расчет:  200 х 45 х 1,7 = 15 300 ккал\ч

1 кВт = 860 ккал\ч, соответственно 15 300\860 = 17,8 кВт.

ВАЖНО!

Газовые и дизельные калориферы прямого нагрева, можно использовать только в хорошо проветриваемых помещениях, или на открытых пространствах. Дизельные калориферы непрямого нагрева, можно использовать в закрытых помещениях, при условии отвода сгораемых газов за пределы помещения.

Таблица расчета отопления. Расчет мощности котла

Перед тем, как рассчитать отопление в доме, делать это необходимо с расчета мощности котла. От мощности котла, в первую очередь, будет зависеть эффективность всей отопительной системы. Главное в этом вопросе – не переусердствовать, так как слишком мощный котел будет потреблять больше топлива, чем необходимо. А если котел будет слишком слабый, то не получится обогреть дом должным образом, а это негативно повлияет на комфорт в доме. Поэтому расчет системы отопления загородного дома – это важно. Подобрать котел необходимой мощности можно, если параллельно высчитать удельные теплопотери здания за весь отопительный период. Расчет отопления дома – удельных теплопотерь можно следующим методом:

Qгод – это расход теплоэнергии за весь период отопления;

Fh – площадь дома, которая отапливается;

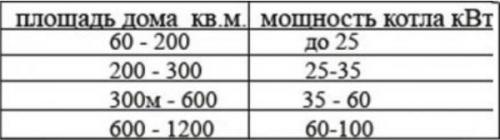

Таблица выбора мощности котла в зависимости от отапливаемой площади

Для того чтобы осуществить расчет отопления загородного дома – расход  энергии, которая уйдет отопления частного дома, нужно воспользоваться следующей формулой и таким средством, как калькулятор:

β_h– это коэффициент учета дополнительно потребления тепла, отопительной системой.

Q_{вн б}– тепловые поступления бытового характера, которые характерны для всего отопительного периода.

Qk – это значение общих домовых теплопотерь.

Q_s– это поступления тепла в виде солнечной радиации, которые попадают в дом через окна.
