Поскольку современные радиаторы производятся в обширном ассортименте материалов, конструкций и размеров, толщины стенок и сечения, невозможно выделить общий показатель теплоотдачи. У каждой из разновидностей будут свои характеристики, указанные в документации.
Например, к расчету секций биметаллическихможно перейти лишь после выбора определенной модели, поскольку в зависимости от размеров, показатели тепловой мощности даже у изделий одного производителя могут колебаться на 15-25 Вт. А если радиаторы изготовлены разными производителями, то расхождения могут быть еще больше.
В то же время, прежде чем покупать изделия, нужно все же иметь некоторые предварительные данные по тепловой мощности для каждого вида батарей.
Ориентировочные показатели для различных радиаторов с расстоянием между осями в 50 см:
- секция радиатора из биметалла производит в среднем 0,185 кВт;
- алюминиевые секции генерируют 0,19 кВт;
- чугунные радиаторы выделяют 0,12 кВт тепловой энергии.
И все же, перед тем как рассчитать количество секций батареи, придется выбрать конкретную модель по размеру и мощности, чтобы иметь более точные цифры для биметаллических, чугунных или алюминиевых радиаторов.
Для обогревателя стандартной формы в СНиПах есть данные для одной секции батареи – на какую площадь она рассчитана:
- биметалл – 1,8 м2;
- алюминий – 1,9-2 м2;
- чугун – 1,4-1,5 м2.
Имея такие данные, проблем, как рассчитать радиатор отопления для комнаты, не возникнет. Владея информацией о площади помещения, ее нужно разделить на указанный коэффициент и округлить результат.
Например, для комнаты в 16 м2, расчет для различных типов радиаторов будет выглядеть так:
- биметаллический — 16:1,8=8,88 штук, то есть 9 секций;
- алюминий — 16:2=8 штук;
- чугунный — 16:1,4=11,4, после округлений получаем 12 секций.
Напоминаем, что эти данные могут дать лишь примерное представление о количестве секций и размерах затрат на отопление тем или иным типом обогревателя. Более точные цифры можно получить только, выбрав конкретную модель и зная температуру теплоносителя в системе.
1 секция радиатора на сколько квадратов. Влияние на результат материала изготовления радиатора
В настоящее время наибольшей популярностью пользуются следующие разновидности радиаторов:
- Чугунные . Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив лишь при использовании теплоносителя с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора – 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчете ватт на квадратный метр отопления.
- Стальные . Имеют почти такую же площадь, что и чугунные. Это же касается и параметров, точные значение которых указываются в сопроводительной документации. При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.
- Алюминиевые . Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как подобные изделия представлены в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, является 100 Вт/м2. Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи алюминия более высокий, чем у чугуна и стали. Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.
- Биметаллические . Эти изделия, совмещающие в себе высокую теплоотдачу алюминия и прочностные качества стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи). Благодаря хорошей теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы считаются наиболее дорогими.
Размер батареи 10 секций. Терминология

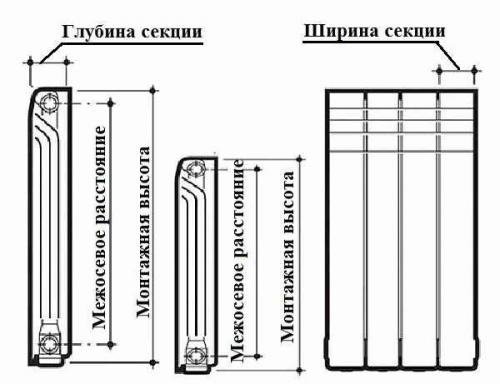

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.
В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние
Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.
Габаритные размеры самой секции или радиатора описываются следующими параметрами:
Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).
В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

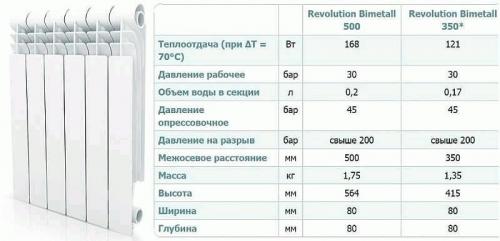

Пример технических характеристик. Это модель Revolution Bimetall
К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).
И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.
При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

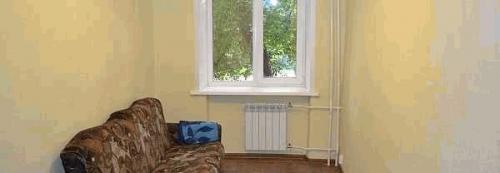

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны
Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.
