Ремонт алюминиевых радиаторов всегда вызывал ажиотаж, как со стороны хозяев автомобилей, так и со стороны мастеров. Первые постоянно хотели устранить все неисправности, вторые заработать денег. В данной статье мы попробуем рассмотреть все аспекты ремонта алюминиевых радиаторов. Все нижеописанное в равной степени относится как к радиаторам охлаждения, так и к печным радиаторам.

Самые часто встречающиеся неисправности радиаторов:

• появление трещин на участке отводящих и подводящих труб радиаторов;
• нарушение герметичности трубок;
• нарушение герметичности уплотнителей;
• появление пробоин и трещин в результате механических повреждений;
• слабый проход жидкости, в результате засорения трубок.

Конструкция алюминиевых радиаторов

Вначале давайте рассмотрим конструкцию алюминиевых радиаторов и какие композитные материалы используются во время их производства. Первый вид — это традиционный алюминиевый радиатор с пластиковыми бачками , он может отличаться в зависимости от модели видом зажима бачков и изготовления сердцевины. Как правило, бачки зажимаются волновой вальцовкой или зубчиками.

Иногда может показаться, что отличие лишь в способе вальцовки, но это неверно. Не вдаваясь в подробности, отметим, что тип используемой прокладки между доньей радиатора и бачком накладывает определенные ограничения, или, говоря иначе, влечет за собой использование конкретного вида вальцовки. Теперь рассмотрим типы сердцевин.

Наборные

Наборные сердцевины делятся на:

• цельнопаянные;
• наборные (или сборные).

Цельнопаянные

Эти радиаторы более сложней в производстве, а, соответственно, и стоят они намного дороже сборных.

Смысл сердцевины заключается в том, что она набирается, как и медная, но затем отправляется в специальную печь, с инертно-газовой средой и строго определенной температурой для спекания.

Затем, когда сердцевина готова, к ней подсоединяют пластмассовые бачки с помощью волнового вальцевания. Естественно, в природе есть и комбинации вышеперечисленных способов.

Ремонт алюминиевого радиатора ваз 2107. Как слить антифриз (тосол)

Замена радиатора охлаждения на Ваз 2107 (инжектор) ничем не отличается от аналогичной работы на автомобиле с установленным карбюратором. Первым шагом является слив тосола.

Работать с охлаждающей жидкостью нужно осторожно, ведь это довольно токсичное вещество. Ни в коем случае не осуществляйте слив в прогретом состоянии. Дождитесь, когда мотор остынет, и только после этого начинайте работы. Сливать тосол удобнее на яме. Предварительно нужно подставить большую тару, вмещающую не мене 10 литров. Если ямы нет, придется повозиться с тем, чтобы найти подходящую емкость, которая бы влезла под защиту мотора снизу.

Важно! Ни в коем случае не открывайте расширительный бачок и бачок радиатора, а также не снимайте хомуты до тех пор, пока охлаждающая жидкость не остыла. Иначе вы рискуете получить ожог и потерять большое количество дорогостоящего антифриза из за его разбрызгивания под давлением.

Перед началом работ нужно перевести в правое положение рычаг отопителя салона.

Далее выполняем следующие шаги:

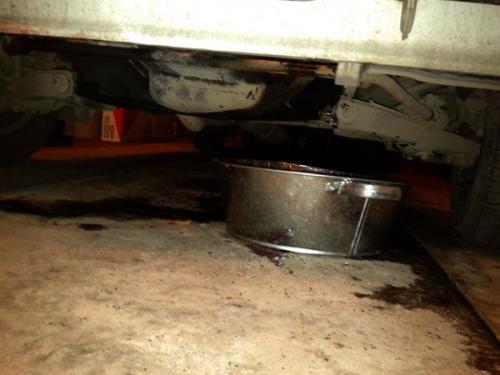

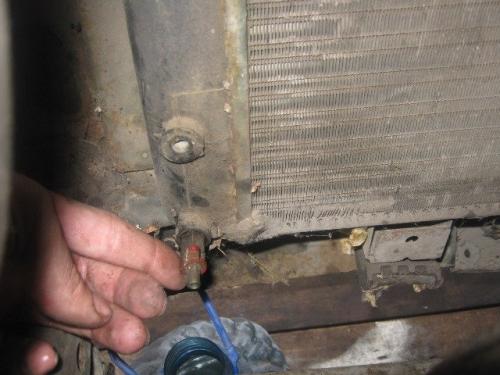

1. Слева внизу радиатора находится пробка для слива охлаждающей жидкости. Ее нужно отвернуть. Емкость в этот момент должна уже быть подставлена в соответствующее место. Тосол начнет потихоньку течь. Но вытечет он не весь. Чтобы избежать разрежения воздухом и ускорить вытекание ОЖ, нужно выполнить следующий шаг.

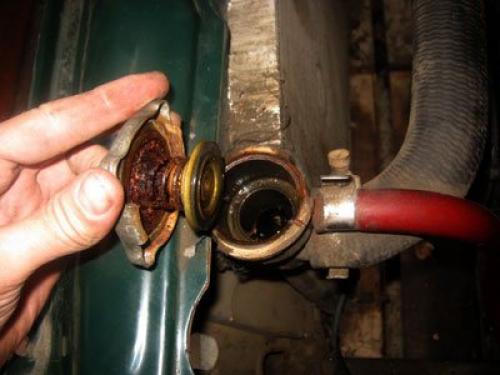

2. Откройте пробки на горловине радиатора и на расширительном бачке. Это создаст дополнительное давление в системе, что приведет к усилению вытекания жидкости. Чтобы тосол не расплескался, вы можете регулировать скорость вытекания, откручивая и закручивая пробку на горловине.

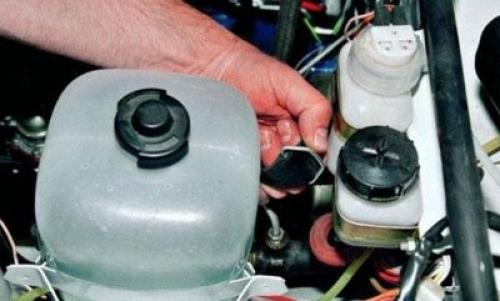

3. Чтобы слить остатки тосола, нужно открутить крепления расширительного бачка, приподнять его, дождаться, пока жидкость стечет и вернуть его на место, закрепив хомутами.

4. Теперь нужно переставить емкость для слива так, чтобы можно было поймать струю жидкости из сливного отверстия двигателя.

5. Открываем сливное отверстие с помощью ключа на 13 и дожидаемся, пока сливается жидкость из блоков цилиндров.
6. Теперь можно завернуть обратно сливные отверстия, как на моторном блоке, так и на радиаторе.

Ремонт радиатора своими руками. Ремонт автомобильных радиаторов – выбираем средство

Радиаторы являются неотъемлемой частью современных автомобилей, и в случае их поломки эксплуатация транспортных средств становится невозможной, так что информация о том, как осуществить ремонт автомобильных радиаторов, весьма актуальна. О самом устройстве и всех необходимых операция мы и поговорим ниже.

В каких случаях нужен ремонт автомобильных радиаторов?

Сгорание горючего способствует сильному нагреву всех деталей, находящихся под капотом авто, дабы это предотвратить, предусмотрена специальная. Данное устройство же предназначено для отвода тепла от жидкости, находящейся в этой системе. Современные радиаторы представлены в виде алюминиевых баков, внутри которых расположена сердцевина, отвечающая за охлаждение жидкости, а также верхнего и нижнего бочков с патрубками. В верхний патрубок жидкость заливается через специальную горловину, а нижний обеспечивает сливание уже охлажденной жидкости через кран.

Самым главным признаком того, что срочно необходим ремонт радиаторов охлаждения автомобилей, служит белый пар из-под капота . Но в таком случае не стоит сразу же открывать крышку капота и искать поломку, так как можно легко получить сильный ожог, дайте ему остыть хотя бы 15 минут. Причиной же столь каверзной ситуации может послужить мусор, который попадает в систему охлаждения, кроме того, немалую роль играет и довольно большой температурный перепад, а также постоянное повышение давления.

Все эти факторы негативно отражаются на пластиковых элементах данной детали, в результате чего начинается течь радиатора автомобиля, что приводит к перегреву двигателя и, как следствие, его поломке. Также негативно на его состоянии может отразиться и длительный простой транспортного средства. Однако самым худшим вариантом является ДТП, чаще всего, в машинах, побывавших в авариях, необходима замена всей детали. Но в более простых случаях, когда речь идет о локальном повреждении, вполне возможен и ремонт радиаторов автомобилей своими руками.

Устраняем течь радиатора автомобиля герметиком

Любые ремонтные работы следует начинать с выявления поломки, если необходимо выявить течь, то действовать нужно следующим образом:

• снять деталь с автомобиля;
• заглушить все его патрубки кроме одного;
• подсоединить к не заглушенному патрубку автомобильный компрессор;
• опустить радиатор в ванну с водой.

Если в каком-то месте пошли пузырька, значит, там и есть течь. В этом случае возможен ремонт алюминиевых автомобильных радиаторов с помощью специальных химических средств (герметиков). Их найти достаточно легко в любом специализированном магазине. К каждому из них прилагается подробная инструкция, придерживаясь которой и стоит действовать. Но в основном этот способ сводится к тому, что специальное средство заливается в систему охлаждения и закупоривает все возникшие трещины.

Недостатком данного способа является вероятность приобрести некачественное средство, тогда оно не только ни капли не поможет, но и, напротив, может только повредить детали.

Как отремонтировать радиатор автомобиля – пайка и эпоксидная смола

Есть еще один способ, как отремонтировать радиатор автомобиля – пайкой. Для этого нужно хорошенько очистить восстанавливаемую поверхность и припаять на нее кусочек латуни. Однако это годится только для латунных радиаторов . Треснувшие трубки следует заменить на новые. Нагрев припой до эластичного стояния, вытаскиваем старую трубку и на ее место припаиваем новую. Не трудно догадаться, что более популярный алюминий при такой операции не выживет.

Ремонт алюминиевого радиатора автомобиля не обойдется и без эпоксидной смолы, происходит он по следующей схеме. Сначала обезжирьте поврежденное место и просушите его. Нанесите слой смолы таким образом, чтобы перекрытие составляло по 2 см с каждой стороны. Затем накройте клей небольшим кусочком бинта, сложенным в несколько раз, и прижмите его. Сверху бинта нанесите еще слой клея и оставьте просохнуть не менее суток. Все работы стоит проводить особенно тщательно, так как данное устройство работает при очень высоких давлениях.

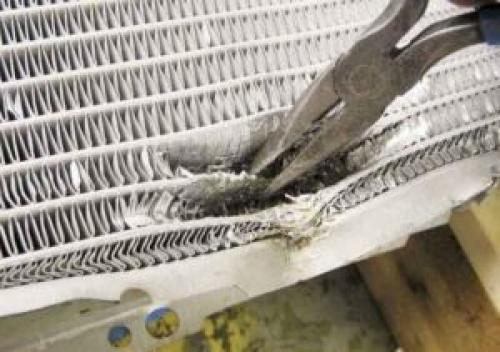

Как устранить течь алюминиевого радиатора автомобиля

Система охлаждения автомобиля является многоступенчатым и сложным механизмом. При сгорании топливной смеси в двигателе, на нее воздействуют высокие температуры и давление. Под такими нагрузками, без качественного охлаждения двигатель может достаточно быстро выйти из строя.

Состоит она из радиатора охлаждения жидкости, масляного радиатора, «обратного» (центробежного) насоса, расширительного бачка и термостата.

Иногда система охлаждения автомобиля может дать течь. О причинах, последствиях и устранении подобной проблемы речь и пойдет в данной статье.

Чем опасна постоянная утечка охлаждающей жидкости?

Постоянная утечка охлаждающей жидкости прежде всего может вызвать перегрев двигателя, которая может быть вызвана неспособностью системы охлаждения эффективно отводить образующееся в двигателе тепло.

Перегрев ГБЦ может привести к быстрому изменению ее конфигурации и нарушению целостности прокладки. Помимо этого, если автомобиль будет эксплуатироваться игнорируя сигнал датчика температуры, двигатель может заклинить, что уже обернется дорогостоящим ремонтом.

Так же стоит отметить и тот факт, что работа системы охлаждения связано и с образованием в нем достаточно высокого давления, да и температуру циркулирующей жидкости в ней никак нельзя назвать низкой.

Небольшая трещина в радиаторе, под воздействием горячей жидкости и высокого давления может внезапно увеличиться, вызвав своеобразный гейзер с кипятком.

Последствиями его попадания на кожу могут стать серьезные термические ожоги, которые потребуют врачебного вмешательства.

Причины утечки

Существует на так уж и много причин, которые могут у радиатора вызвать проблемы. Все их можно разделить на два типа. Это механические причины и естественный износ, которые способствуют различным повреждениям, нарушающим целостность и герметичность устройства.

Пробой и течь радиатора может вызвать даже маленький камень, который случайно вылетел из-под колес.

Иногда автомеханикам приходиться сталкиваться и с другим фактором, который заключается в лобовом столкновении с другими автомобилями. В некоторых случаях даже незначительный удар в бампер может стать причиной пробоя.

Помимо этого к механическим причинам можно отнести и ремонтные работы, которые не аккуратно могут быть сделаны начинающими автолюбителями. Не редко это приводит к повреждениям важных деталей и узлов устройства.

Во вторую группу можно отнести коррозийный процесс и естественный износ, которые также могут вызвать течь радиатора. Помните, даже незначительные царапины или сколы могут достаточно быстро превратиться в очаг активной коррозии, в связи с чем рекомендую все же вовремя обратить на это внимание.

Порой обнаружить незначительные трещины бывает довольно сложно, но все же, если за дело взяться серьезно, то повреждения все же можно найти.

Пайка радиатора охлаждения

1) . В первую очередь нам необходимо снять радиатор. В специальную емкость сливаем охлаждающую жидкость, отсоединяем все патрубки, окручиваем болты крепления и вынимаем узел.

2) . Далее нам необходимо определить, в каком именно месте находиться течь.

• Визуально . Предварительно перед снятием заводим движок, прогреваем его до 80 градусов и взглядом пробуем найти место утечки. После демонтажа также внимательно осматриваем узел. В случаи с крупным дефектом, найти место утечки будет не так уж и сложно.
• Если что — то не получилось . Демонтированный радиатор опускаем в ванную, к одному из патрубков присоединяем работающий компрессор для подкачки шин. Точное место дефекта можно будет определить по пузырькам воздуха.

3) . После этого нам нужно будет определиться с методом пайки.

• Небольшой пробой . В случаи с небольшим пробоем, на проблемное место заливаем припой.
• Обширное повреждение . В случаи с относительно обширным повреждением, нужно будет уже поставить латку и пропаять ее по контуру.

Инструкция

• Паяльник (от 100 Вт и выше);
• Флюс;
• Припой;

1. Место пайки очищаем от грязи и пыли, просушиваем.
2. Далее наносим сюда канифоль или паяльную кислоту (является наиболее предпочтительным вариантом).
3. В случаи небольшой пробоины олово равномерным слоем распределяем по обрабатываемому участку.
4. Если повреждение большое, то ставим медную или латунную заплатку, после чего аккуратно ее припаиваем по периметру. Заплату можно вырезать из старого радиатора охлаждения. Легкоплавкий припой рекомендуется использовать марок ПОС­Су 30-0,5 или ПОС­Су 25-2.
5. В случаи, если радиатор является алюминиевым, то здесь имеются свои особенности. Весь процесс может сорвать мгновенно образующаяся оксидная пленка, в связи с чем рекомендуется использовать активный флюс и алюминиевый припой.
6. Если повреждена трубка и к ней имеется возможность доступа паяльником, место пайки прогреваем, трубочку аккуратно извлекаем. Далее в зависимости от характера и площади повреждения, либо производим пайку, либо заменяем на новую.
7. Если все же в трубке наружного доступа нет, то можно поступить следующим образом. Во-внутрь трубочки вводим нагретый прут подходящего диаметра. После того, как припой размягчится, удаляем его вместе с трубкой.

Ремонт алюминиевого радиатора отопления своими руками. Алюминиевый радиатор отопления - Основные причины ремонта конструкции

А почему происходят такие казусы? Дело в том, что алюминиевые отопительные батареи не совсем подходят, из-за лимита допустимого рабочего давления изделия, для монтажа и длительной эксплуатации, в многоквартирных строениях. У алюминиевых радиаторов, максимальное, допустимое рабочее давление, в пределах 15 атмосфер. Установка алюминиевого радиатора в квартире, с внешним источником подачи тепла, вынуждает изделие работать на пределе. Так как, рабочее давление центральной системы отопления, как правило, находится в пределах 12-15 атмосфер. А вот при опрессовке, проверочном запуске отопительной системы в здание, давление в трубах, достигает значительно больших показателей.



Как понимаете, внезапная авария алюминиевой батареи, в таких условиях эксплуатации, неизбежна и может произойти, в любой момент. И необязательно, что вы будите, при этом процессе, находиться дома или сможете узнать, о проблеме, первым. А значит, исходя из выше изложенного, внезапное нарушение целостности отопительной конструкции, может повлечь за собой, порой, довольно серьезные финансовые потери. Придется потратиться ни только на ремонт своего жилого помещения (квартиры), но и на возмещение, последствий аварии, соседям снизу.

Причины срочного ремонта алюминиевого радиатора

Но, случаются и другие причины, вынуждающие к срочному ремонту сантехоборудования, вмешательству в целостность конструкции батареи. То есть, к привлечению квалифицированного специалиста или разборки и сборки алюминиевого радиатора отопления своими руками. Если же вы решили обойтись, в целях экономии или других обстоятельств, своими силами (самостоятельно), то придётся досконально изучить тему и узнать: «Как правильно разобрать и собрать алюминиевый радиатор отопления своими руками?».

Как показывает практика, основных причин, которые подразумевают проведение срочных, профессиональных ремонтных действий (разборка и сборка алюминиевой батареи отопления самостоятельно), в основном ‒ три:

1. Засоренность отопительной батареи . Обогревающее устройство еле теплое (не все секции одинаковой температуры), хотя труба, источника тепла, горячая. Такой дефект, предполагает разборку и промывку изделия;
2. Меж секционная течь батареи . Между соединениями секций, проступает влага или же происходит течь жидкости — предполагает разборку конструкции и замену уплотнительных элементов;
3. Возникновение течи секции радиатора . Появление трещины или другого дефекта, непосредственно, в самой секции, который провоцирует выделение или протекания конструкции — предполагает замену или реставрацию секционного элемента, или батареи целиком.
