Как известно, в любой системе отопления частного дома есть расширительный бак. Это емкость в которой содержится некоторый отъем теплоносителя. Этот бак необходим для компенсации теплового расширения при различных режимах работы. По конструкции расширительные бачки бывают открытого и закрытого типа, соответственно и системы отопления называются открытыми и закрытыми.

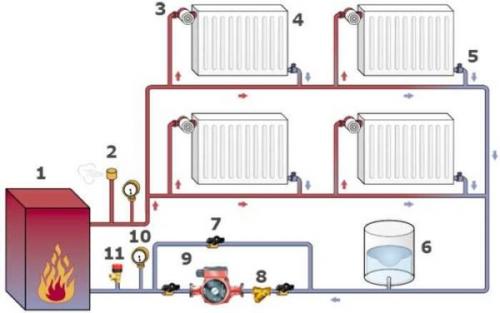

Двухтрубная система отопления закрытого типа

В последние годы становится все более популярной именно закрытая схема отопления. Во-первых, она автоматизированная и работает без участия человека длительное время. Во-вторых, в ней можно использовать теплоноситель любого типа, включая антифризы (из открытых бачков он испаряется). В-третьих, давление поддерживается постоянное, что позволяет использовать в частном доме любую бытовую технику. Есть еще несколько плюсов, которые относятся к разводке и эксплуатации:

• Нет непосредственного контакта теплоносителя с воздухом, следовательно, нет (или почти нет) несвязного кислорода, который является мощным окислителем. Значит элементы отопления не будут окисляться, что увеличит срок их службы.
• Расширительный бачок закрытого типа ставится в любом месте, обычно недалеко от котла (настенные газовые котлы идут сразу с расширительными бачками). Бак открытого типа должен стоять на чердаке, а это — дополнительные трубы, а также меры по утеплению, чтобы тепло не «утекало» через кровлю.
• В системе закрытого типа стоят автоматические воздухоотводчики, так что завоздушивания не бывает.

В общем закрытая система отопления считается более удобной. Самый главный ее недостаток — энергозависимость. Движение теплоносителя обеспечивается циркуляционным насосом (принудительная циркуляция), а он без электричества не работает. Естественную циркуляцию в закрытых системах организовать можно, но это сложно — требуется регулирование потока при помощи толщины труб. Это довольно сложный расчет, потому часто считают, что закрытая система отопления работает только с насосом.

Для уменьшения энергозависимости н повышения надежности отопления, ставят блоки бесперебойного питания с аккумуляторами и/или небольшие генераторы, которые обеспечат аварийное электроснабжение.

Расширительный бачок для отопления открытого типа. Особенности монтажа

Расширительный бак для отопления открытого типа – это сосуд, устанавливаемый на самой высокой отметке контура. Если смонтировать резервуар в другом месте, тогда теплоноситель будет выливаться из сосуда согласно закону сообщающихся резервуаров. Бачок открытого вида часто устанавливают на подаче. Его расположение в верхней точке также позволяет эффективно удалять воздушную среду из сети, в которой всегда присутствует растворенный в воде воздух. Тем более он нередко переходит в обычное газообразное состояние. Воздух в контуре также образуется по причине химического взаимодействия теплоносителя и материала, из которого изготовлены трубопроводы и теплообменные приборы. Если же пренебречь отводом воздушных масс из системы, тогда может перестать работать отдельный радиатор или целый отрезок отопительной сети. Установка открытого бака позволяет удалять газовые пузырьки из водной среды отопительного контура. Другими словами, устройство функционирует как воздухоотводчик.

Открытый бачок расширения теплонесущей жидкости на подающей трубе системы отопления Источник stroyday.ru

В зависимости от конструктивных особенностей отопительной системы расширительный сосуд может быть установлен на обратной магистрали сети. Однако даже в этой ситуации его врезка осуществляется в самом высоком месте контура. К точке монтажа устройства прокладывается вертикальный трубопровод. Если резервуар установлен на обратке, тогда ёмкость не выполняет функцию газоотводчика. По этой причине во время устройства системы дополнительно монтируют клапаны на батареях и подающем трубопроводе на самой высокой его отметке.

Варианты ёмкости для расширения теплонесущей жидкости

Открытый расширительный резервуар имеет определенный объем и отличается простой конструкцией. Верхнюю часть сосуда прикрывает негерметичная крышка. Она препятствует попаданию в теплоноситель мусора и пыли. По причине не герметичности давление в расширительном бачке открытого типа всегда соответствует атмосферному значению. В зависимости от конструкции в емкость врезаются один или несколько патрубков.

Как подключить расширительный бачок. Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

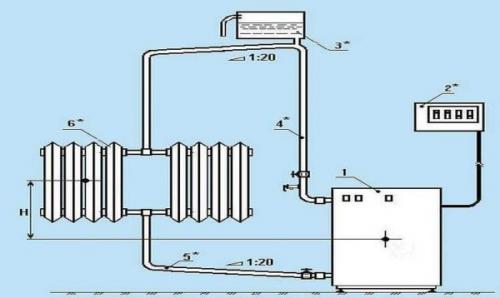

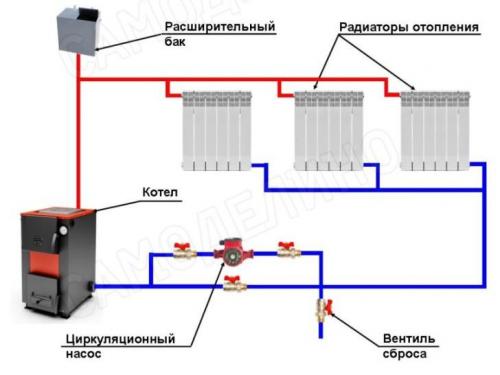

Схема отопления открытого типа

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

• независимость от источников электрической энергии;
• отсутствие шума;
• простоту обслуживания;
• быстрый запуск и остановку.

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

• отсутствие необходимости постоянного контроля уровня теплоносителя;
• возможность использования антифриза;
• регулировка внутреннего давления;
• возможность подключения дополнительных приборов.

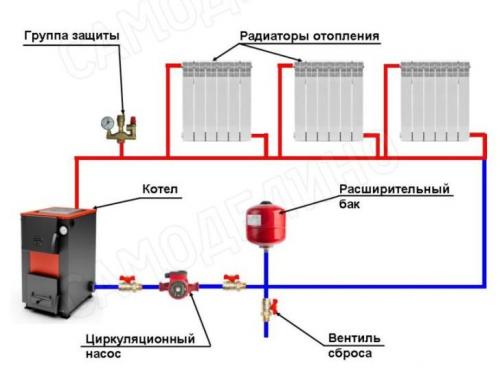

Система отопления закрытого типа

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

• В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
• Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
• Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
• Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость. Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Как проверить расширительный бак котла. Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

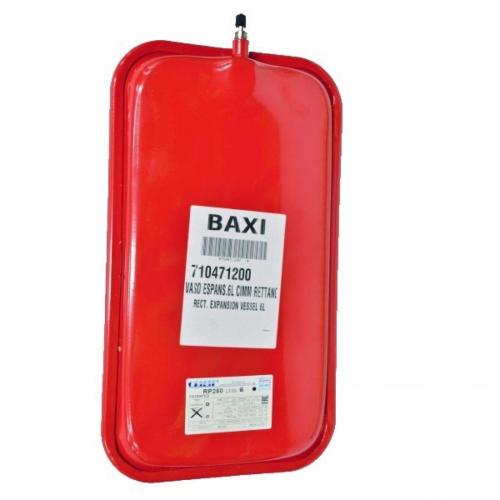

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал , необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Как снять расширительный бак в системе отопления. Виды и устройство

Есть две системы водяного отопления — открытая и закрытая. В закрытой системе циркуляция теплоносителя обеспечивается циркуляционным насосом. Он дополнительного давления не создает, просто проталкивает воду с заданной скоростью по трубам. В такой системе отопления стоит расширительный бак для отопления закрытого типа. Закрытым он называется потому, что представляет собой герметичную емкость, которая разделена на две части эластичной мембраной. В одной части находится воздух, в другую вытесняется лишний теплоноситель. Из-за наличия мембраны бак называют еще мембранным.

Закрытого типа

Открытая система отопления наличия циркуляционного насоса не предусматривает. В данном случае расширительный бак для отопления — это просто любая емкость — хоть ведро — к которой подведены трубы отопления. Для него не требуется даже крышки, хотя она может быть.

Открытого типа

В самом простом варианте это сваренная из металла емкость, которую устанавливают на чердаке. Есть у этого варианта существенный недостаток. Так как бак негерметичный, теплоноситель испаряется и необходимо следить за его количеством — все время доливать. Делать это можно вручную — из ведра. Это не очень удобно — есть риск забыть пополнить запасы воды. Это грозит тем, что система завоздушится, что в может привести к ее поломке.

Более удобен автоматизированный контроль уровня воды. Правда, тогда на чердак, кроме труб отопления, придется еще тянуть водоснабжение а также куда-то выводить переливной шланг (трубу) на случай переполнения бака. Зато отпадает необходимость регулярно проверять количество теплоносителя.

Расширительный бачок отопления. Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

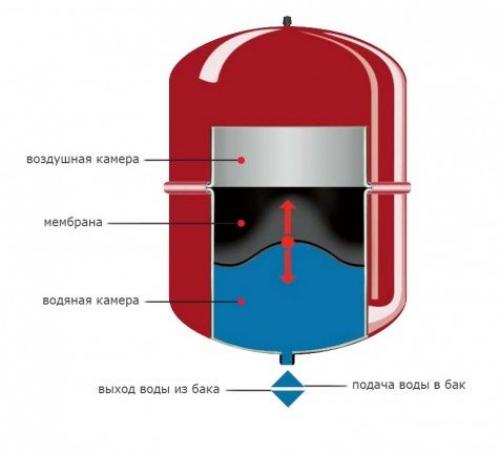

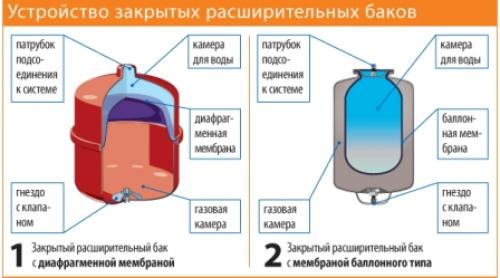

Устройство закрытых расширительных баков

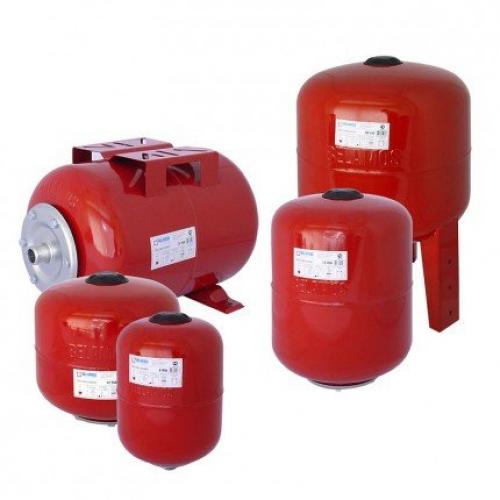

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

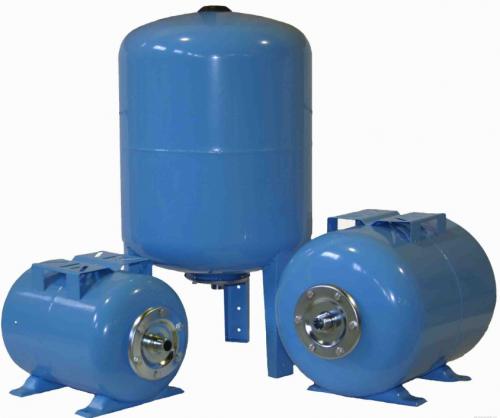

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Источник: https://otoplen-dom.ru/novosti/rasshiritelnyy-bachok-otopleniya-vidy-rasshiritelnyh-bakov

Как поменять расширительный бак отопления. Функции в системе отопления

Из школьного курса физики все мы прекрасно знаем, что любая жидкость имеет свойство расширяться при нагревании. Поскольку в качестве теплоносителей современных систем отопления выступает вода, при увеличении её температуры значительно растёт давление во всех ветках системы обогрева. Если отопительный контур представляет собой открытую систему, то она попросту потеряет часть теплоносителя. В закрытых контурах дальнейшее нагревание приведёт к аварии и разгерметизации.

Расширительные баки для систем отопления

Проблема лишнего объёма решается просто – в отопительную систему вводят полый резервуар, названный расширительным бачком. Именно он принимает излишки воды при нагревании, а затем возвращает их обратно, исключая образование воздушных пробок. Поскольку от этого элемента зависит надёжность функционирования всех контуров, важно не только правильно подобрать его конструкцию, но и установить бачок согласно всем правилам и рекомендациям.

Второй, не менее важной функцией расширительной ёмкости является защита инженерных коммуникаций от гидроударов. Системы, оборудованные циркуляционными насосами, подвергаются гидравлическому удару каждый раз, когда происходит включение помпы. Компенсировать резкие скачки давления помогает расширительный бак, являясь своего рода буферной ёмкостью.

В отопительных системах открытого типа бачок устроен просто – это сообщающаяся с атмосферой ёмкость, в которую отводят тонкую трубу от самой высокой точки контура обогрева. Бак заливают водой с таким расчётом, чтобы при минимальной температуре трубка была погружена в жидкость не менее чем на 10 см. Такой водяной затвор препятствует проникновению воздуха в систему отопления.

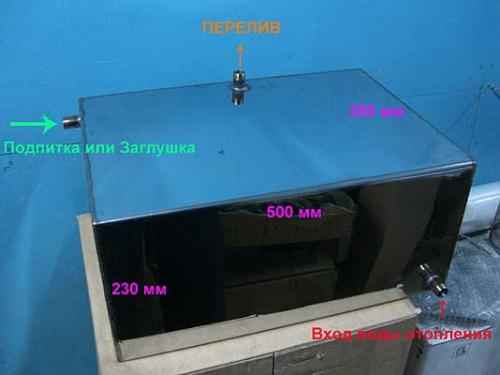

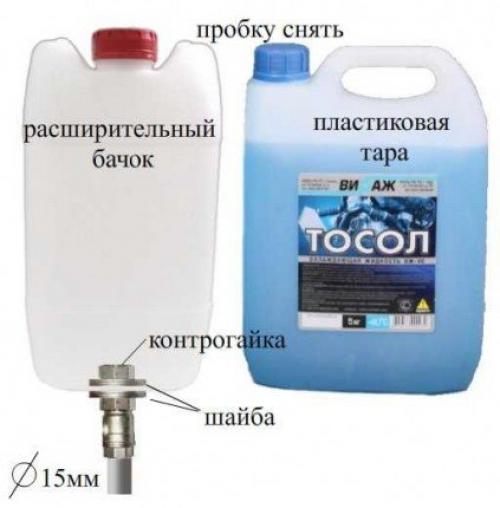

Расширительный бачок открытой системы отопления можно изготовить из любой подходящей ёмкости

Ещё более распространённая конструкция открытой системы отопления – с бачком в самой верхней точке. Контур обогрева подключается в нижней части ёмкости, что позволяет эффективно удалять воздух из труб.

В закрытых отопительных системах применяются компенсационные ёмкости усложнённой конструкции, к тому же их монтаж и эксплуатация имеет отличительные особенности. Конструктивно такой бачок представляет собой герметичную капсулу с резиновым разделителем, который образует в его внутреннем пространстве две камеры. В одну камеру поступает расширяющийся теплоноситель. В другую закачан инертный газ или воздух.

Конструкция расширительного бачка для закрытых отопительных систем

Во время нагрева рабочая жидкость заполняет одну часть бака, сжимая воздух, который находится в другой её части. При снижении температуры теплоноситель выдавливается из ёмкости обратно в систему отопления. В зависимости от конфигурации разделителя компенсационные ёмкости отопительных систем делятся на два вида:

• расширительные бачки диафрагменного (мембранного) типа;
• баллонные (фланцевые) расширительные баки.

Применение резинового барьера позволяет отделить теплоноситель от воздушной среды, при этом позволяя ему беспрепятственно изменять свой объём.

Диафрагменные баки

Конструктивно такой расширительный бачок выполнен из двух полусфер, между которыми установлена резиновая мембрана. В одну полусферу врезан патрубок для подключения к отопительной системе, в другой установлен вентиль для нагнетания воздуха. Крепление мембраны выполнено жёстко, поскольку обе ёмкости между собой соединяются методом развальцовывания. Под воздействием закачанного воздуха диафрагма изначально прижата к стенке камеры теплоносителя. В процессе нагрева объем заполняется жидкостью, и давление в воздушной камере увеличивается. Несмотря на высокую надёжность баков такого типа существует риск разрыва мембраны во время включения насоса, при резком скачке давления в системе. Вторым недостатком мембранных ёмкостей является их низкая ремонтопригодность – заменить диафрагму в домашних условиях не представляется возможным. И третий минус – в силу особенностей конструкции такие бачки имеют небольшой объем, что значительно сужает возможности их использования.

Компенсационные устройства для систем отопления закрытого типа

Расширительные бачки баллонного типа

Конструкция фланцевой компенсационной ёмкости позволяет устранить все недостатки, присущие мембранным бакам. Во-первых, использование резинового баллона (груши) в качестве разделителя позволяет не волноваться о его повреждении во время включений циркуляционного насоса, так как рабочее давление баллонного бака значительно выше, чем у диафрагменного компенсатора. Во-вторых, при необходимости грушу можно легко заменить через съёмный фланец. В-третьих, линейка разделительных бачков с баллоном внутри представлена в очень широком диапазоне объёмов. Однако в этой бочке мёда есть и та самая ложка дёгтя – стоимость фланцевых расширительных баков значительно выше цены мембранных устройств.

Расширительный бачок отопления в частном доме. Рекомендации по выбору емкости

Объем бака для более вместительных систем, по контуру которых циркулирует более 150 л, удобнее всего вычислить, используя параметр общего объема системы и таблицу для подбора бака.

Чтобы вычислить общий объем системы, можно использовать такие способы:

1. Измерить объем теплоносителя, циркулирующего во всех отдельных элементах системы (котла, радиаторов, трубопроводов) с последующим суммированием полученных результатов. Этот способ отличается высокой трудозатратностью, но в тоже время является наиболее точным.
2. Умножить каждый киловатт мощности котла на 15, приняв, что в среднем на 1 кВт приходится около 15 л теплоносителя. Этот способ отличается простотой, но следует помнить о том, что доверять результату можно только, когда есть уверенность в правильном подборе нагревательного элемента для системы.
3. Слить всю воду из системы и заново заполнить ее, подсчитав необходимый литраж.

Также для расчета необходимого объема бачка можно воспользоваться формулами или онлайн калькулятором. Для чего необходимо знать объем теплоносителя, его температуру и давление в системе.

Способ с формулами более сложный и полученный в результате вычислений объем будет не существенно отличаться от грубого расчета, приведенного выше. Более того, найденное значение предстоит округлить в большую сторону.

Многие производители расширительных ёмкостей предлагают потребителю помощь в подборе нужного бака. Для этого предоставляют таблицы, облегчающие выбор. Правда, обязательно указывают, что предоставленная информация носит рекомендательный характер и ответственность в любом случае несет покупатель

Наиболее практичным решением при выборе станет расширительный бачок, предназначенный для систем отопления закрытого типа, оснащенный предохранительным клапаном .

Причина в том, что при забросе давления до критических норм приспособление вступит в работу и стравит его. То есть указанный клапан способен существенно повысить безопасность всей системы отопления.

При покупке емкости следует учитывать то, что для обозначения расширительных баков, использующихся для отопления, чаще всего применяется красная краска.

Такая особенность поможет отличить нужное изделие от других подобных, к примеру, схожих размерами и формой бачков для водоснабжения — гидроаккумуляторов , которые преимущественно покрываются синей эмалью.

Но при необходимости можно найти резервуары различных расцветок, что поможет разместить нужный в любом помещении без снижения его эстетических качеств.

Емкости бывают горизонтальными или вертикальными, а также производители дают возможность крепить их в разных местах. Для этого изделия комплектуются различными приспособлениями. И при покупке следует обращать на это внимание, определив оптимальный вариант заранее

Также следует обращать внимание при выборе на качество материалов, использованных при производстве корпуса емкости, мембраны. И наличие гарантии на приобретаемое оборудование и руководства по монтажу и подключению его в систему.
