Ремонт пробки расширительного бачка. Разборка пробки

Ремонт пробки расширительного бачка. Разборка пробки

Когда подготовительные работы будут завершены, можно приступать к непосредственной работе по разборке пробки. Рассмотрим процедуру на примере автомобиля «Калина».

Прежде всего, необходимо снять деталь с расширительного бачка. Это сделать очень просто, ведь крепление детали осуществляется резьбовым соединением.

Как правило, крышка откручивается против часовой стрелки. Следует проявлять осторожность, если деталь снимается, когда охлаждающая жидкость после длительной работы двигателя, ещё не остыла. В этом случае, следует накрыть крышку плотной тканью и очень медленно поворачивая снять с горловины расширительного бачка.

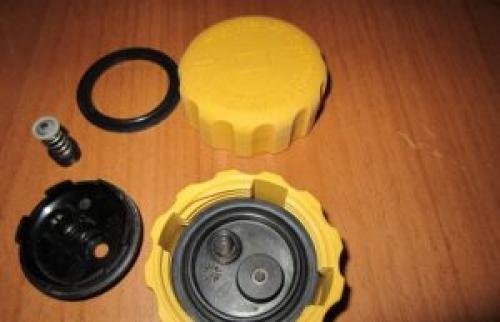

Когда крышка будет снята, её разбор осуществляют в такой последовательности:

1. Тряпкой удалить излишки влаги, которые образовались с внутренней стороны детали в результате конденсации воды.
2. Тонкой отвёрткой с плоским наконечником поддеть резиновый уплотнитель и извлечь его из крышки.
3. Отверткой подцепить и отщелкнуть крышечку, вынуть её осторожно , придерживая пальцем.
4. Удалить пружину, которая удерживает предохранительный клапан.
5. Извлечь клапан с пружиной из посадочного места.
6. Когда крышка будет разобрана, можно выполнить самостоятельный ремонт.

Как правило, основными неисправностями таких изделий является прикипание клапанов к посадочному месту в результате чрезмерного образования отложений. Также пробка может быть изначально выпущена с браком и разбор детали выполняется с целью регулировки момента открытия клапана.

Важно! Вне зависимости от цели, с которой был проведён демонтаж, в процессе извлечения внутренних деталей они не должны быть повреждены. Это правило касается не только процесса разборки детали, но и последующей работы по сборке.

Как проверить крышку расширительного бачка. Что это такое

В процессе работы двигателя он нагревается. Это естественное явление, обусловленное протекающими внутри мотора действиями. По мере нагревания ДВС также нагревается жидкость системы охлаждения, то есть антифриз или тосол .

Эта ОЖ забирает часть тепла, передавая её на обогрев салона и минимизируя перегрев двигателя. Когда жидкость нагревается, она расширяется и параллельно увеличивается давление. Закономерность простая. Чем сильнее нагрет двигатель, тем выше создаётся давление внутри системы охлаждения.

Если бы в системе всё было герметично, и на расширительном бачке использовалась обычная плотная заглушка, это привело бы к крайне неприятным последствиям. Высокое давление провоцирует разрыв патрубков, трубок, шлангов, выход из строя радиатора и прочих элементов, входящих в систему охлаждения.

Чтобы всё это не произошло, на расширительный бак надевается специальная крышка. Она создана не только для закрытия ёмкости, но также выполняет функции клапана.

В зависимости от типа двигателя и его конструктивных особенностей, для каждого мотора существуют свои нормальные температурные показатели, при которых они могут работать в обычном режиме. Для большинства силовых установок это диапазон от 90 до 100 градусов Цельсия. Хотя есть и более серьёзные ДВС, где нормальным считается прогрев до 100-130 градусов.

При указанных температурных диапазонах жидкость охлаждения может расширяться примерно за 20-30% от своего номинального значения. Это провоцирует создание внутри системы охлаждения избыточного давления. Средний нормальный показатель давления, который не считается критичным, составляет от 1,1 до 1,5 атмосфер. Если же давление превышает эти показатели или оно падает ниже нормы, возникают определённые неприятности. Это может проявляться в виде создания эффекта вакуума, сжатия трубок, выхода из строя различных элементов системы охлаждения.

Работа крышки расширительного бака, куда заливают антифриз или тосол, позволяет защитить двигатель от чрезмерно высокого и пониженного давления, поддерживая его примерно на одном постоянном уровне.

Ремонт крышки расширительного бачка vag. Как разобрать клапан крышки расширительного бачка vag

Вынужденный тюнинг: как самому починить и настроить крышку расширительного бачка

В материале, посвященном крышке расширительного бачка, мы рассказывали, почему исправность этой, казалось бы, небольшой детали так важна для правильного теплового режима двигателя, и почему она оказывает прямое влияние на ресурс многих элементов системы охлаждения. Но порой автовладельцы сталкиваются с другой неожиданной проблемой: они не могут найти качественную новую крышку на замену неисправной. Для некоторых рукастых водителей лучшим решением в этом случае становится самостоятельная переборка нужной крышки с применением качественных деталей. Как самому собрать гарантированно качественную крышку – рассказываем сегодня.

На самом деле, для владельцев отечественных автомобилей, а зачастую и бюджетных иномарок – сложность выбора при покупке новой крышки – это реально существующая проблема. Ведь определить правильность настроек клапанов визуально невозможно, а описанный нами в предыдущей статье способ визуального наблюдения за бачком и шлангами системы охлаждения не идеально точен. Для более тонкого и однозначного «диагноза» нужен пусть и несложный, но специальный стенд с манометром, на который накручивается крышка. В установке создаётся сначала избыточное давление, а затем разрежение. Полученные цифры сравнивают с заводскими параметрами в таблице. Но это – опять же, из области красивой, но почти бесполезной в обычной жизни теории, а мы переходим к практике.

Ремонтировать нельзя выбросить

Крышка расширительного бачка считается неразборной и неремонтопригодной – по крайней мере, заводская деталь практически любой современной машины относится к разряду «одноразовых» изделий.

Так выглядят внутренности отечественной крышки расширительного бачка ВАЗ, которая считается неразборной и неремонтопригодной

Однако многие автовладельцы Лад, столкнувшись на практике с этой проблемой и поменяв не одну деталь без особого успеха, не от хорошей жизни задумываются о том, чтобы заменить крышку своей Самары (Гранты, Калины и т.д.) на более качественную от иномарки. Тем более, что некоторые «фольксвагеновские» крышки «как родные» подходят по диаметру и имеют ту же конструкцию с парой клапанов внутри.

Нержавейка, сэр: иностранные крышки зачастую выполнены весьма добротно даже при скромной цене

Однако просто так накрутить импортное изделие не получится из-за отличающегося шага резьбы. Затянуть крышку «как есть» силой тоже не выйдет – и резьба будет повреждена, и герметичности добиться не удастся.

Но и это не останавливает рукастых автомобилистов от несложной рационализации – имплантации клапанов от «чужой» крышки в корпус нужной детали с последующей их настройкой «по мануалу». С одной стороны, «домашнее» вмешательство в штатную конструкцию – это не очень хорошо, но…у многих умельцев модернизированная крышка на практике работает как надо — в отличие от тех, которые встречаются в продаже в автомагазинах. Не в последнюю очередь здесь играет роль «прямота рук» и опыт того, кто будет выполнять подобную доработку.

Обычно для того, чтобы установить другие внутренности в штатную крышку, их аккуратно извлекают.

Слева – российский корпус, справа – немецкий «донор»

Соединив всё это, можно получить надёжную и правильно работающую крышку. Правда, лишь после точной настройки выпускного клапана

«Чужой» блок клапанов со снятой крышкой и в собранном виде​

Как правило, для этого «донорскую» крышку распиливают, не допуская повреждения клапанов и уплотнения.

Главное при подобной «хирургии» – не повредить сами клапаны!​

Затем крышку собирают с новыми внутренностями и проверяют, поскольку они настроены на иное избыточное давление, и выпускной клапан будет открываться при 1,3-1,5 кгс/см2, что для вазовских двигателей откровенно много. Для проверки созданного «гибрида» придётся в домашних условиях изготовить простейший стенд, состоящий из герметично соединенного расширительного бачка и насоса с манометром. Он позволит проверить только клапан, отвечающий за избыточное давление, но этого будет вполне достаточно.

Готовая крышка для Лады Самары с иностранными «потрохами»

Импровизированный стенд может выглядеть вот так

Внешне модернизированная крышка никак не отличается от обычной

Подпиливая пружинку, можно добиться требуемого порога срабатывания выпускного клапана

Накрутив пробку на резьбу, можно не только измерить давление, но и путём дальнейших несложных манипуляций с пружинками добиться срабатывания клапана на нужном давлении – 1,1 атмосферы. Интересно, что некоторые владельцы при подобном «тюнинге» во избежание проблем с бачками и патрубками даже немного занижают порог открытия клапана (до 0,9-1,0 атм).

Стандартный для вазовской пробки параметр – 1,1-1,2 атм

1,0 атм – вполне достаточно для правильной работы системы охлаждения

И если переделка крышки доступна далеко не всем «гуманитариям», то сделать стенд и проверить на нём подозрительное (или просто только что приобретённое) изделие мы смело советуем!

Лучшая крышка расширительного бачка ваз 2110. Лучшие производители крышек расширительного бачка

Продукция каждого производителя имеет свои индивидуальные особенности и характеристики положительного и отрицательного типа, которые отмечаются автовладельцами.

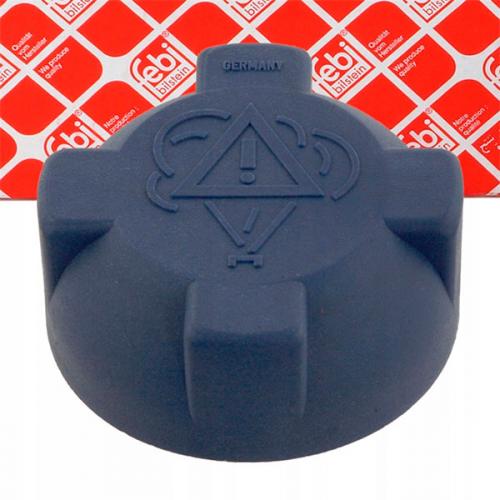

FEBI

Немецкий производитель вторичных запчастей производит детали к различным маркам автомобилей. Среди элементов охлаждающей системы востребованы крышки для расширительных бачков.

Описание конструкции. Они изготавливаются из современных полимерных материалов по стандартам международного характера. Высокопрочный пластик дает выдерживать высокий уровень давления и обладает требуемым качеством, которое необходимо для отсутствия протечек жидкости.

Рабочее давление. Средний уровень рабочего давления для большинства моделей крышек равен 1.2 бар. У разных моделей показатель предельного давления варьируется до 1.4 бар. Примером будет запчасть по спецзаказу на спортивную машину.

Срок службы. Гарантированный срок работы по стандарту составляет 1 год. Длительность реальной эксплуатации превышает 3 года при правильно подобранной крышке и уходе за системой охлаждения.

Плюсы FEBI

1. Бюджетный доступный вариант запчастей.
2. Хорошее качество.
3. Есть модели крышек для различных авто немецкого и зарубежного производства, что дает подобрать оптимальный вариант.
4. Запчасть для части автопрома является родной.

Минусы FEBI

1. При неправильно подобранной крышке будут протекания, поэтому следует следовать инструкции.
2. Неправильная эксплуатация охлаждающей системы приводит к дефектам в работе крышки.

При неправильной замене крышки возникают отрицательные последствия. Поэтому при отсутствии опыта желательно обращаться к мастерам в сервис. Если этого не делать, то возможны протекания уже через несколько месяцев.

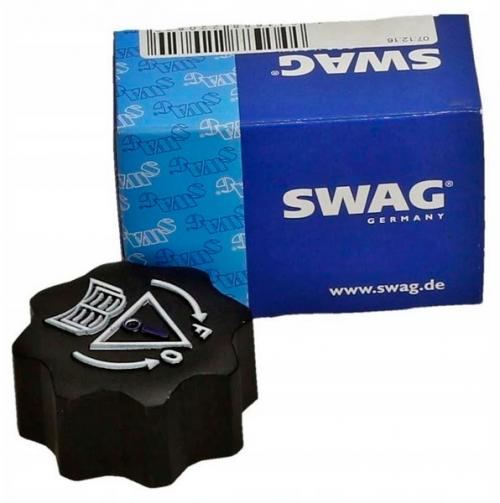

SWAG

Бренд SWAG входит в немецкую группу компаний Bilstein Group. Запчасти, в частности крышки для расширительного бачка и аналогичные элементы для охлаждающей системы, соответствуют требуемым производственным стандартам и сертификату качества ISO 9001:2008.

Описание конструкции. Крышки изготавливают из пластика с повышенной устойчивостью к механическим повреждениям и устойчивостью к другим отрицательным факторам. Все детали относятся к вторичному рынку, которые имеют отличия по качеству от продукции, идущей на конвейер.

Рабочее давление. Уровень давления установлен в 1.2 бар.

Срок службы. Гарантия выдается на 1 год. Продолжительность работы при правильной установке и эксплуатации превышает 5 лет без замены.

Плюсы SWAG

1. Качество, которое соответствует цене.
2. Нареканий при работе и длительности эксплуатации не вызывает.
3. Доступны любые модификации серии крышек для различных автомашин.

Минусы SWAG

1. Большое количество подделок, которые можно отличить отсутствием логотипов и надписей на поверхности крышки.

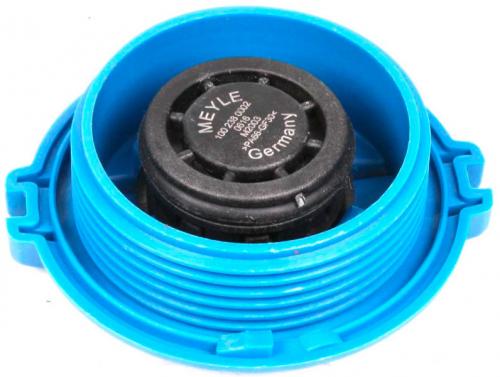

Meyle

Производитель из Германии входит в число наиболее популярных поставщиков запчастей на вторичный рынок. Среди деталей для охлаждающей системы выделяют крышки, которые имеют небольшую цену, но соответствуют стандартам качества.

Описание конструкции. Любая серия крышек обладает хорошими показателями по надежности из-за утолщенной стеночной структуры и применения высокопрочного пластика, в котором отсутствует хрупкость.

Рабочее давление. Согласно документации работает при давлении 1.3 бар, но при самостоятельной установке проявляется рабочее давление в пределах 1-1.2 бар.

Срок службы. Гарантия установлена на 1 год или на 40000 км. Длительность эксплуатации варьируется в зависимости от условий работы и ухода за охладительной системой, но стандартный период превышает 3 года.

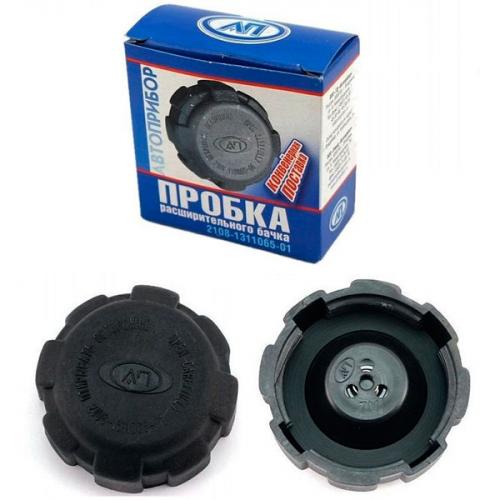

АВТОПРИБОР

Отечественная компания Автоприбор поставляет на рынок крышки для расширительных бачков.

Описание конструкции. Отличительной чертой продукции считают прочную пластиковую основу с силиконовыми клапанами, а также оцинкованную пружину. Крышки относят к бюджетной категории, но выполняются все стандарты по качеству, включая международные.

Рабочее давление. Указано рабочее давление в 1.2 бар, но запчасть способна работать и с давлением 1.3-1.4.

Срок службы. Гарантийный срок устанавливается на 1 год. Длительность работы без протеканий и замены больше 2 лет.

Плюсы АВТОПРИБОР

1. Надежный и качественный вариант для отечественных авто.
2. Нет завышенной стоимости.
3. Брак попадается редко.

Минусы АВТОПРИБОР

1. Пластик достаточно хрупкий, что требует осторожности при установке.
2. Возможно плохое функционирование на бачках старого образца.

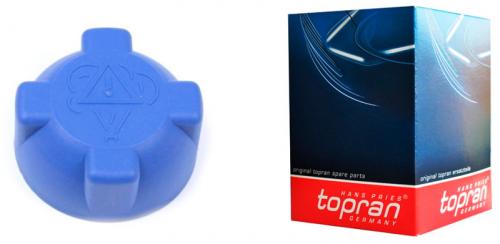

Topran

Китайская фирма поставляет запчасти вторичного рынка с различных стран, в том числе Германии, Польши и Китая. Крышка от производителя относится к бюджетному ценовому сегменту.

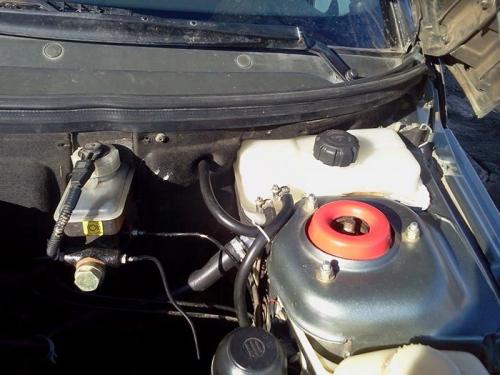

Ремонт крышки расширительного бачка ваз 2110. Монтаж расширительного бака от «Приоры»

Ёмкость системы охлаждения двигателя ВАЗ 2170 отличается утолщёнными стенками, благодаря чему «Приора» навсегда избавилась от «детской болезни» лопающегося резервуара, присущей ВАЗ 2110. Есть и другая причина: в штатном бачке «десятки» струя антифриза из патрубка радиатора бьёт изнутри прямо в крышку, отчего последняя протекает. На «приоровской» детали штуцеры стоят под углом к горловине, поэтому жидкость туда не попадает.

Штуцеры ёмкости от ВАЗ 2170 направлены в сторону от заливной горловины

Поскольку деталь от ВАЗ 2170 шире штатного элемента, её установка связана с некоторыми трудностями: в узкое пространство между стаканом и перегородкой бачок просто так не войдёт. Что нужно сделать:

1. Снять стеклоочистители, открутив гайки крепления.
2. Демонтировать верхнюю кузовную панель.
3. Открутить обшивку перегородки со стороны подкапотного пространства.

Примерить новый бачок, вставив в проём. Затем обрезать по его размеру шумоизоляцию и собрать узел в обратном порядке.

Монтаж патрубков и заливка охлаждающей жидкости выполняется по технологии, описанной в предыдущем разделе. Что касается модификаций ВАЗ 2114—15, где расширительный сосуд размещён в широкой нише перед стаканом стойки, подобная замена трудностей не вызовет.

Работы по замене расширительного бачка на машинах «десятого» семейства следует выполнять самостоятельно, если вы хотите сэкономить личное время и деньги. Поездка и обращение на автосервис выйдет дольше и обойдётся дороже. По окончании процедуры не забудьте проверить работу системы охлаждения путём прогрева мотора до рабочей температуры и момента включения электрического вентилятора.

Не держит крышка расширительного бачка. Назначение крышки бачка системы охлаждения

Итак, многие автолюбители полагают, что данная крышка просто закрывает бачок, чтобы ТОСОЛ или антифриз не выливался наружу. На самом деле это вовсе не так. Данная крышка является не просто пробкой, а отдельным устройством.

Крышка расширительного бачка — это элемент, который имеет в своей конструкции клапаны высокого и низкого давления. Так вот, крышка бачка фактически регулирует давление в закрытой системе. Как известно, при нагреве антифриз расширяется, растет давление.

Более того, если на старых авто антифриз не нагревался больше 95 градусов, на новых ДВС температура термостатирования составляет уже 100 или даже 110 градусов и более. При таком нагреве охлаждающая жидкость  расширяется на четверть, то есть давление в системе значительно увеличивается.

В норме, давление на «горячую» не должно быть выше 1.5 бара. Повышение давления несет серьезные риски.  Естественно, его надо «стравить», иначе начнет попросту выдавливать ОЖ или разорвет патрубки, радиатор и т.д. Именно для этого в крышке стоит клапан для сброса давления.

Если просто, крышка расширительного бачка отвечает за сброс давления с повышенного до определенной нормы (например, с 1.5 до 1.1 атмосферы). Это позволяет защитить систему от повреждений и утечки ОЖ, а также сам двигатель от перегрева.

• Идем далее. С высоким давлением разобрались. Однако это еще не все. Дело в том, что понижение давления также опасно для системы. Если просто, после того, как двигатель автомобиля заглушен после поездки, антифриз охлаждается, объем его уменьшается по мере остывания.

В процессе понижения температуры и уменьшения в объеме давление также снижается. Так вот, с учетом того, что система охлаждения закрыта и не сообщается с атмосферой, начинает образовываться вакуум. В этом случае патрубки сжимаются вовнутрь. Это также приведет к поломкам, если давление не выровнять до атмосферного.

Чтобы выровнять давление, крышка расширительного бачка имеет второй клапан (клапан понижения давления). В момент, когда образуется вакуум, клапан открывается, в систему проникает воздух и давление выравнивается.

Получается, клапан в крышке расширительного бачка сбрасывает высокое давление при  нагреве, а также выравнивает давление при остывании ОЖ. Это позволяет сохранить все элементы системы в целостности, избежать разрыва радиатора, патрубков, образования трещин и т.д.
