Система охлаждения современного двигателя включает в себя:

• Расширительный бачок
• Рубашку головки и блока цилиндров
• Насос охлаждающей жидкости (ОЖ)
• Термостат
• Соединительные шланги
• Радиатор с вентилятором
• Теплообменик оотопителя

В некоторых силовых агрегатах охлаждающая жидкость используется еще и для обогрева дроссельного узла. В моторах с системой наддува антифриз подается в жидкостно-воздушные интеркулеры или в сам турбокомпрессор для снижения его температуры.

Принцип работы системы охлаждения довольно прост. После запуска холодного двигателя жидкость с помощью насоса начинает циркулировать по малому кругу. Она проходит по рубашке охлаждения блока и головки цилиндров, а затем возвращается в насос через байпасные (обходные) патрубки.

Параллельно (на подавляющем большинстве современных автомобилей) ОЖ циркулирует по большому кругу через теплообменник отопителя. Как только температура достигает рабочих значений (около +80-90 ˚С), открывается термостат. Его основной клапан направляет поток жидкости в радиатор, где она охлаждается встречным потоком воздуха.

Если такого обдува недостаточно, включается вентилятор системы охлаждения, в большинстве случаев имеющий электропривод. При этом движение антифриза продолжается постоянно.

Схемы современных систем охлаждения очень похожи. Имеются только два принципиальных различия:

• Расположение термостата: перед радиатором или на выходе из него
• Вид расширительного бачка: под давлением (циркуляционный) или без (резервный)

Расскажем о компонентах системы охлаждения подробнее.

Система охлаждения двигателя принцип работы. Термостат

Система охлаждения должна обеспечивать максимально быстрый выход силовой установки на оптимальный температурный режим. И чтобы это обеспечить, в конструкцию включен термостат. Чтобы понять, для чего он нужен – немного теории.

Если бы конструкция системы состояла только из рубашки и насоса, то двигатель очень быстро бы перегревался, поскольку жидкость двигалась только по каналам в блоке и отвести тепло ей было бы некуда.

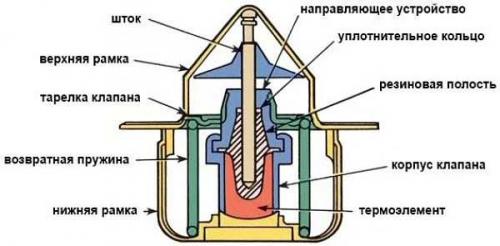

Устройство и принцип работы термостата

Чтобы избежать этого в конструкцию включили радиатор. Но из-за его наличия объем антифриза или тосола увеличивался, к тому же назначение радиатора – отвод тепла, поэтому двигатель очень долго будет выходить на нужную температуру, особенно в зимний период.

Для обеспечения быстрого выхода на необходимую температуру, систему охлаждения разделили на два кольца – малое (задействованы только рубашка охлаждения и насос) и большое (рубашка + насос + радиатор).

Разделением на кольца и занимается термостат. Представляет он собой клапан, который срабатывает от повышения температуры. На разных авто температура его срабатывания отличается, но в целом он работает в диапазоне – 85-95 град. С.

Корпус термостата располагается обычно на блоке цилиндров возле канала, ведущего на радиатор. Пока температура мотора низкая, термостат перекрывает этот канал и жидкость перемещается только по рубашке. По мере повышения температуры этот клапан начинает постепенно открываться, пуская жидкость уже по большому кольцу, с задействованием радиатора. При достижении определенного температурного значения он открывается полностью, и жидкость уже движется только по большому кольцу.

Система охлаждения двигателя внутреннего сгорания. Назначение системы охлаждения двигателя

Сгорание топлива в камере сгорания двигателя происходит с температурой 2000-2500°C, поэтому спустя непродолжительное время вся конструкция силового агрегата сильно нагревается. Этот нагрев опасен для двигателя, так как из-за расширения деталей зазоры между ними уменьшаются, детали испытывают усиленный износ, а при слишком высоком нагреве и вовсе происходит заклинивание. Также из-за нагрева камеры сгорания происходит детонация топливно-воздушной смеси, и двигатель работает нестабильно. Поэтому излишнее тепло от двигателя необходимо постоянно отводить.

С другой стороны, нельзя допускать и чрезмерного охлаждения двигателя, так как в этом случае он будет работать нестабильно, с потерей мощности и большим расходом топлива. Дело в том, что при контакте топливно-воздушной смеси с холодными стенками камеры сгорания происходит конденсация топлива, из-за чего оно плохо сгорает и частично стекает в картер двигателя.

Таким образом, температуру двигателя необходимо поддерживать на некотором среднем уровне. Практика показывает, что температура мотора, при котором он выходит на оптимальный режим работы, составляет 85-90°C (и не должна превышать 105°C). И именно задачу поддержания оптимальной температуры двигателя и решает система охлаждения двигателя.

1. ведущий шкив привода вентилятора и генератора;
2. приводной ремень;
3. генератор;
4. ведомый шкив привода вентилятора;
5. защитная сетка;
6. вал вентилятора;
7. направляющий аппарат вентилятора;
8. ротор вентилятора;
9. кожух;
10. головка цилиндра;
11. задний дефлектор (направляющий щиток);
12. цилиндр;
13. средний дефлектор;
14. передний дефлектор;

Система охлаждения современного двигателя может выполнять и еще несколько функций:

- Нагрев холодного двигателя при пуске;
- Охлаждение масла в системе смазки;
- Нагрев воздуха в системе отопления;
- Охлаждение трансмиссионного масла в АКПП;
- При наличии системы рециркуляции отработанных газов — охлаждение выхлопных газов;
- При наличии турбонаддува — охлаждение воздуха перед подачей в турбокомпрессор.

Как нетрудно заметить, система охлаждения решает массу задач, и без нее работа двигателя и комфортная езда на автомобиле были бы просто невозможны.

Система охлаждения двигателя трактора. Строй- Техника.ру

Строительные машины и оборудование, справочник

Устройство и действие систем охлаждения трактора

Воздушное охлаждение. При воздушном охлаждении цилиндры (рис. 42, а, б) двигателя изготавливают каждый в отдельности, а для увеличения поверхности охлаждения их наружные стенки делают ребристыми. Цилиндры окружены направляющими щитками (дефлекторами), обеспечивающими равномерный обдув их воздухом.

В передней части двигателя устанавливают вентилятор, закрытый сеткой, приводимый во вращение ременной передачей от шкива, укрепленного на коленчатом валу. При обрыве ремня на щитке некоторых тракторов зажигается красная лампа.

Действие системы заключается в следующем. При работе двигателя вентилятор засасывает воздух из атмосферы и нагнетает его под кожух, откуда он проходит между ребрами цилиндров и головок, отбирая от них излишнюю теплоту. За действием системы охлаждения наблюдают по дистанционному термометру смазочной системы.

Рис. 41. Тепловой баланс дизеля.

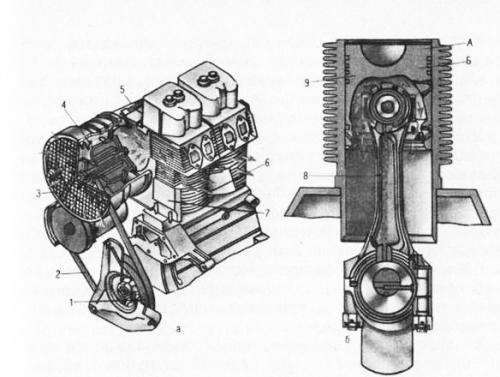

Рис. 42. Схема воздушного охлаждения:
а — устройство; б— охлаждение поршня маслом; 1 — шкив; 2— ремень; 3— сетка; 4 — вентилятор; 5 — кожух; 6 — цилиндр; 7— щитки; 8— канал; 9 — поршень; А. Б — точки замера температуры.

Температура масла при нормальной работе двигателя должна быть в пределах от 55 до 100 °С, а максимально допустимая в тяжелых условиях— 120 °С.

Воздушное охлаждение достаточно хорошо обеспечивает нужный тепловой режим двигателя, работающего с полной нагрузкой, даже при температуре окружающего воздуха до +50 °С.

Двигатель с воздушным охлаждением быстро нагревается, поэтому износ его деталей во время пуска и в начальный период работы незначителен. Система охлаждения проста в эксплуатации и требует малых затрат труда на техническое обслуживание. В отличие от двигателей с жидкостным охлаждением у двигателей с воздушным охлаждением исключается опасность размораживания. Применять такую систему охлаждения предпочтительнее в безводных районах.

К недостаткам воздушной системы охлаждения по сравнению с системой жидкостного охлаждения относятся: большая трудность обеспечения благоприятного теплового режима двигателя, повышенный расход картерно-го масла и шум во время работы.

Жидкостное охлаждение. При охлаждении двигателя с помощью жидкости камеру сгорания двигателя, находящуюся внутри цилиндра (рис. 43), окружают полостью, называемой рубашкой. В эту рубашку заливают охлаждающую жидкость (воду или антифриз — водный раствор этиленгликоля, обладающий свойством замерзать при очень низких температурах).

Во время работы двигателя стенки цилиндра (гильзы) и головки цилиндра, прилегающие к камере сгорания, сильно нагреваются и передают теплоту жидкости, находящейся в рубашке.

Жидкость, нагретая в рубашке, захватывается центробежным насосом; через верхний патрубок направляется в радиатор, герметически закрытый крышкой. Перетекая через трубки радиатора, жидкость охлаждается воздухом, просасываемым через радиатор вентилятором, и направляется по нижнему патрубку обратно в рубашку двигателя. Затем процесс повторяется.

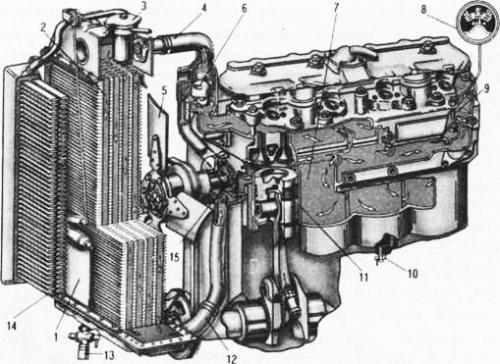

Рис. 43. Схема жидкостного охлаждения:
1 — шторка; 2— радиатор; 3 — крышка; 4, 12 — патрубки; 5—вентилятор; 6 — термостат; 7 — рубашка; 8— термометр; 9 — датчик; 10, 13 — спускные краны; 11 — цилиндр; 14 — масляный радиатор; 15 — насос.

Таким образом, охлаждающая жидкость, циркулируя по системе охлаждения во время работы двигателя, отбирает излишнюю теплоту от стенок цилиндра и головки и, проходя через радиатор, отдает ее в атмосферу, поддерживая тем самым нужную температуру деталей двигателя. Такая система охлаждения называется жидкостной, принудительной и закрытой.

Работа жидкостной системы охлаждения контролируется дистанционным термометром 8, датчик 9 которого находится в верхнем баке радиатора или головке блока.

Температуру охлаждающей жидкости можно изменять при помощи шторки вручную. Для автоматического поддержания нужной температуры двигатель снабжен термостатом. Для спуска охлаждающей жидкости из блока цилиндров используют спускной кран, а из нижнего бака радиатора — кран.

У форсированных двигателей, кроме основных систем охлаждения (воздушной и жидкостной), применяется дополнительное охлаждение поршней маслом, подаваемым из смазочной системы через канал в шатунах.

Насколько эффективно такое охлаждение, показывают цифры в точках А и Б: температура поршня 9 без охлаждения маслом во время работы составляла соответственно 232 и 213 °С, а при охлаждении маслом — 210 и 175 °С.

Расход масла на охлаждение поршней относительно невелик — 3,6…5 л/мин при давлении масла в магистрали 0,2…0,25 МПа и температуре 100…105 °С.

Устройство системы охлаждения двигателя

В настоящее время в подавляющем большинстве легковых и грузовых транспортных средств установлена жидкостная (или водяная) система охлаждения закрытого типа. Это обусловлено тем, что она позволяет добиться равномерного и достаточно быстрого охлаждения цилиндроблока, при этом не производит сильного шума. Рассмотрим устройство узла на ее примере.

Она состоит из следующих элементов:

• радиатор для хладагента;
• радиатор для масла (присутствует не на всех моделях);
• теплообменник;
• вентилятор;
• насос;
• расширительный бачок;
• термостат;
• система шлангов и патрубков.

Рубашка цилиндров также является составной частью узла.

Основная задача радиатора – понижение температуры жидкости, которая циркулирует по контуру узла. Для этого он имеет трубчатое устройство, которое существенно облегчает отдачу тепла.

Масляный радиатор используется для понижения температуры масла в автомобильной системе смазки. Дело в том, что во время работы оно тоже достаточно сильно нагревается. Это обусловлено интенсивным трением смазываемых деталей, а также поступлением тепла от цилиндров.

Теплообменник используется для нагрева воздуха, который через него проходит. Это необходимо для запуска двигателя в холодное время года.

Вентилятор при необходимости нагнетает воздушный поток на радиатор, тем самым делая его прохождение (а значит, и охлаждение) более интенсивным. Устройство приводится в движение коленвалом или сцеплением.

Насос обеспечивает стабильную циркуляцию жидкости в системе, поддерживая ее давление на одном и том же уровне. Он вращается за счет подключения к коленчатому валу.

Расширительный бачок нужен на случай, если объем жидкости существенно возрастет в результате ее нагрева. Это устройство предотвращает повышение давления в патрубках, тем самым не допуская нарушения их целостности и утечку.

Термостат определяет количество охладителя в зависимости от степени его нагрева. Его основное назначение – регулировка температуры в целях ее поддержания на одном и том же уровне. На современных моделях транспортных средств вместо термостата стоит температурный датчик, который передает информацию на ЭБУ. Он, в свою очередь, вычисляет необходимые давление и температуру и подает соответствующие команды на клапаны.

Патрубки и шланги служат для соединения между собой всех остальных составных элементов системы. Именно по ним циркулирует охладитель по пути от одной детали к другой.

Следует отметить, что описанное выше устройство используется как на бензиновых, так и на дизельных двигателях.

Также на некоторых ДВС присутствует дополнительная система. Она помогает избежать перегрева, когда мотор длительное время работает вхолостую. Чаще всего ее устанавливают на пожарные машины, бетономешалки и другой транспорт специального назначения.

Жидкостная система охлаждения двигателя. Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

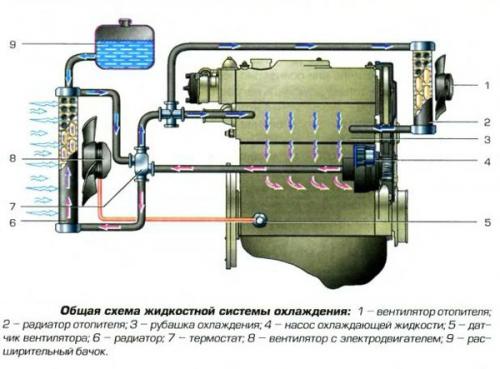

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

• рубашка охлаждения (водяная рубашка);
• радиатор;
• вентилятор;
• термостат ;
• жидкостный насос (помпа);
• расширительный бачок;
• соединительные патрубки и сливные краны;
• отопитель салона.

• Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
• Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
• Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
• Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
• Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя , конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
• Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы системы охлаждения. Принцип работы системы

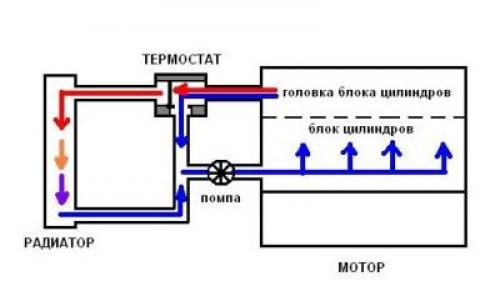

Принцип функционирования системы охлаждения двигателя (и бензинового, и дизельного) весьма прост и основан на целенаправленной циркуляции охлаждающей жидкости. Охлаждающая жидкость, забирая тепло у деталей двигателя (в рубашках охлаждения), под воздействием давления, создаваемого водяным насосом, начинает циркулировать по системе, осуществляя теплообмен.

Первоначально движение жидкости осуществляется при закрытом термостате по малому кругу, то есть без работы радиатора. Это делается для того, чтобы убыстрить процесс прогрева двигателя и доведения его до рабочей температуры. После возврата жидкости в рубашки охлаждения процесс циркуляции продолжается.

В том случае, когда температура достигает высоких показателей (в пределах 100 градусов), открывается термостат, и охлаждающая жидкость начинает двигаться по большому кругу, заходя в радиатор. Это сразу же остужает двигатель, ибо в систему охлаждения поступает жидкость, ранее не использовавшаяся (находившаяся в радиаторе). Сам радиатор охлаждается потоком атмосферного воздуха.
При дальнейшем нагреве двигателя (например, в летний период), когда жидкость не успевает остывать до необходимого температурного уровня, специальное устройство автоматически включает электрический вентилятор («ленивец»), дополнительно охлаждающий радиатор и частично двигатель. Вентилятор работает до достижения необходимого уровня температуры жидкости, и специальное устройство выключает его. Механический вариант вентилятора, соединенный с коленвалом ременной передачей, работает в постоянно действующем режиме.

При необходимости (например, в холодное время года) охлаждающая жидкость через открытый кран отопителя заходит в «печку», где с помощью радиатора, с одной стороны, дополнительно остывает, отдавая избыточное тепло, а с другой, — обогревает воздух в салоне автомобиля.

Система охлаждения Неисправности. Учебный вопрос № 2 Неисправности системы охлаждения и подогрева, их причины, признаки и способы устранения

Неисправности системы охлаждения (табл. 2).

Возможные неисправности ЭФУ, причины и методы их устранения (табл. 3).

Заправка двигателя охлаждающей жидкостью производится через заливную горловину расширительного бачка. Перед заполнением системы охлаждения надо предварительно открыть кран системы отопления. (СЛАЙД № 10).

Для слива охлаждающей жидкости следует открыть сливные краны теплообменника и насосного агрегата предпускового подогревателя, отвернуть пробки на нижнем бачке радиатора и расширительного бачка. Не допускается открывать пробку расширительного бачка на горячем двигателе, так как при этом может произойти выброс горячей охлаждающей жидкости и пара из горловины расширительного бачка. Эксплуатация автомобиля без пробки расширительного бачка не допускается.

Таблица 2. Неисправности системы охлаждения (СЛАЙД № 11)
