Теплоотдача стальных радиаторов отопления таблица. Определение мощности с учетом теплопотерь

Теплоотдача стальных радиаторов отопления таблица. Определение мощности с учетом теплопотерь

Кроме показателей, связанных с материалом, из которого построен многоквартирный дом и указанных в СНиП, в расчетах можно использовать температурные параметры воздуха на улице. Этот способ основан на учете теплопотерь в помещении.

Для каждой климатической зоны определен коэффициент в соответствии с холодными температурами:

• при -10 ° C – 0.7;
• — 15 ° C – 0.9;
• при — 20 ° C – 1.1;
• — 25 ° C – 1.3;
• до — 30 ° C – 1.5.

Теплоотдача стальных радиаторов отопления (таблица предоставляется фирмой-производителем) должна быть определена с учетом количества наружных стен. Так если в комнате она одна, то результат, полученный при расчете стальных радиаторов отопления по площади, нужно умножить на коэффициент 1.1, если их две или три, то он равен 1.2 или 1.3.

Например, если температура за окном – 25 ° C, то при расчете стального радиатора типа 22 и требуемой мощностью 1845 Вт (панельный дом) в помещении, где 2 наружные стены, получится следующий результат:

• 1845х1.2х1.3 = 2878.2 Вт. Этому показателю соответствуют панельные конструкции 22-го типа 500 мм высоты и 1400 мм длины, имеющие мощность 2880 Вт.

Так подбираются панельные радиаторы отопления (расчет по площади с учетом коэффициента теплопотерь). Подобный подход к выбору мощности панельной батареи обеспечит максимально эффективную ее работу.

Чтобы было легче произвести расчет стальных радиаторов отопления по площади, калькулятор онлайн сделает это в считанные секунды, достаточно внести в него необходимые параметры.

Расчет стальных радиаторов отопления калькулятор. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

Источник: https://dom-na-vodah.ru/stati/raschet-batarey-otopleniya-chastnogo-doma-kalkulyator-teplovaya-moshchnost-radiatorov

Таблица расчета радиаторов отопления. Как рассчитать теплоотдачу радиаторов отопления на квадратный метр

В сопроводительной документации потребитель найдёт тепловую мощность одной секции или целой панели определённых габаритов. Данные параметры довольно относительные и на 100% доверять им не стоит. Они требуют дополнительной доводки до реальных величин. Чтобы это выяснить, необходимо сделать расчёт теплопроводности радиатора.

Прежде нужно избавиться от такого распространённого мнения, что алюминиевые батареи обладают самой высокой теплоотдачей по причине характеристики цветного металла. Сразу стоит возразить, что батареи изготавливают не из чистого алюминия, а из его сплава с кремнием – силумина, показатели которого значительно ниже.

Отчасти то же самое можно сказать о стальных, биметаллических и чугунных радиаторах. Указанные параметры мощности в паспорте отопительного прибора соответствуют истине, когда разница между средней температурой теплоносителя и температурой воздуха в помещении составляет 70⁰С. Такое явление называется температурным напором и обозначается знаком – Δt. Расчёт производят по формуле:

Если следовать логике производителя, то результат расчёта должен равняться 70 градусам. Тогда, как среднюю температуру теплоносителя, можно рассчитать по формуле:

Например, основываясь на заявленной изготовителем тепловой мощности одной биметаллической секции – 200 Вт, Δt = 70⁰С, средней комнатной температуре – 22⁰С, получим результат:

С учётом нормативной разницы в 20 градусов между подачей и обраткой определяют их значение по отдельности:

t_подачи= (184 + 20)/2 = 102⁰С

t_{обратки}= (184 — 20)/2= 82⁰С

Настоящий расчёт теплоотдачи показывает, что одна секция способна выдать 200 Вт при условии, что вода в подающей трубе должна кипеть, а в выпускной патрубок теплоноситель будет покидать с температурой 82 градуса.

Такое явление на практике просто невозможно. Дело в том, что бытовые водонагревательные котлы не способны нагреть воду выше 80 градусов. Даже при этих максимальных условиях, теплоноситель войдёт в радиатор с максимальной температурой около 77⁰С, а Δt составит примерно 40⁰С. Отсюда делают вывод, что реальная теплоотдача одной секции биметаллического радиатора будет не 200, а всего 100 Вт.

Чтобы упростить расчёт, можно воспользоваться таблицей теплоотдачи с понижающими коэффициентами. Для этого по вышеуказанной формуле, используя запланированную температуру в доме и теплоносителя, рассчитывают Δt.

Таблица значений понижающих коэффициентов

Таблица 1.

По таблице находят соответствующий коэффициент и умножают его на паспортную величину тепловой мощности 1 секции биметаллического радиатора. То, есть в рассматриваемом случае на обогрев 1 м²помещения придётся теплоотдача в размере 200 Вт х 0,48 = 96 Вт.

Для обогрева 10 м²площади потребуется приблизительно 1 кВт тепловой мощности, а нужное количество секций будет равно 1000/96 = 10,4 штук. Если в помещении два окна, то следует установить под ними две батареи по 10 и 11 секций каждая.

Таблица мощности стальных радиаторов 22 тип. Радиатор стальной панельный тип 22: технические характеристики

На сегодняшний день производители панельных отопительных конструкций предлагают следующие типы моделей:

У №10 всего одна панель и отсутствует конвектор и облицовка.
1. У 11 типа по одной панели и теплообменнику.
2. Наибольшим спросом у населения пользуется стальной радиатор тип 22. Характеристики его говорят о том, что в нем две панели и два конвектора. Это более гармоничное сочетание, так как изделие получается с высокой теплоотдачей, доступной ценой и небольшим весом.
3. Радиаторы 33 типа оснащены тремя теплообменниками, прикрепленными к трем панелям. Это самый мощный и дорогой вид панельных радиаторов из стали.

Чтобы быстрее ориентироваться в маркировке стальных изделий, следует помнить, что первая цифра в номере говорит о количестве панелей, а вторая – конвекторов.

Панельный радиатор тип 22 считается оптимальным выбором по следующим параметрам:

1. Их мощность варьируется от 576 Вт и до 4115 Вт. Такой разбег напрямую связан с высотой и длиной панелей.
2. Радиатор стальной тип 22 выдерживает рабочее давление от 6 до 10 при испытательных 12-ти атмосферах. Хотя отопительные конструкции из стали достаточно крепкие, их лучше применять в закрытых автономных системах. Если требуется подключение к централизованной системе обогрева, то нужно рассчитать мощность панелей заранее и приобрести прибор с ее учетом.

   Этот недостаток можно компенсировать, если тепловая мощность стальных радиаторов тип 22 находится под контролем редуктора давления.

3. Стальные панельные обогреватели легко монтировать.
4. Максимальная длина этих радиаторов (3000 мм) позволяет использовать их даже при наличии большого окна в помещении.
5. Срок службы стальных радиаторов от зарубежных и отечественных производителей составляет 10 лет, но это не предел, если соблюдены все нюансы эксплуатации. Например, важную роль в их качестве и долговечности играет чистота и Ph носителя. Если поставить фильтры, то радиаторы отопления стальные 22 тип (характеристики это подтверждают) будет отдавать свое тепло дольше, чем заявлено в техпаспорте.

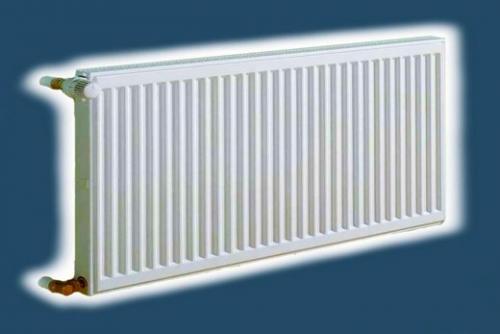

Мощность стального радиатора 22 типа. Радиатор — тип 22: достоинства и недостатки, виды и выбор

Если вы задались вопросом, какой тип радиаторов использовать для системы отопления, то выбирать придется из нескольких вариантов. В данном обзоре мы рассмотрим такое решение как радиатор стальной тип 22, так как он пользуется большой популярностью в силу целого ряда причин, о которых мы поговорим ниже. Эта модификация имеет ряд преимуществ, что делает ее одной из самых привлекательных из всей линейки стальных изделий.

Таблица мощности стальных радиаторов керми. Правила подбора КЕРМИ.

Правила подбора стальных панельных радиаторов KERMI :

Правила эти несложные.   При средней высоте потолков 2700-2800мм, подбирается радиатор с теплоотдачей не менее 100вт/кВ.м.  Всё.

А далее, если потолок выше (допустим 3300мм),  вычисляем теплоотдачу радиатора KERMI:

3300мм : 2700мм = 1,22 .

Это и есть коэффициент, на который надо увеличить удельную теплоотдачу на каждый квадратный метр,

Получаем 122вт/кВ.м.   Тоже несложно.

Пример:    в комнате 22 кв.м и в ней 2 окна , шириной 1200мм каждое, при стандартной высоте потолка 2700мм.

Понятно, что это должно быть 2200 ватт  теплоотдачи, с двух радиаторов (1100вт каждый радиатор).

Это могут быть  радиаторы (Ваш выбор!) нижней (FKV), или боковой подводки (FKO):

11 05 10,  или  12 05 08, или 22 05 06, или 33 05 04.

Какой же радиатор КЕРМИ выбрать?         Из приведенного списка –  годится  любой.

Вступают в силу соображения дизайна: ширина окна 1200мм. Радиатор КЕРМИ 33 05 04 (40см длиной) будет смотреться убого.   Красивее будет, если длина радиатора соразмерна ширине окна.   Так, мы выбрали КЕРМИ, ТИП 11 05 10 !!!

Это при стандартной высоте подоконников.

Выбор высоты радиатора зависит от высоты подоконника.  По СНИПП, радиатор  устанавливается на расстоянии не менее 100мм от пола и  не менее 100мм от подоконника.

А если, в нашем случае, высота подоконников будет, скажем 500 мм от пола?

Значить высота радиатора КЕРМИ не может быть выше 300мм.  На нашем сайте выбираем радиаторы,

Высотой 300мм, но с той же теплоотдачей = 1100вт :

Это 11 03 16, или 12 03 12, или 22 03 09, или 33 03 06.   Нам уже понятно, что лучше смотреться будут КЕРМИ

12 03 12  (длина 1200мм), или 22 03 09 (длина 900мм).

Теперь, когда мы, уважаемый Застройщик,  уже подобрали, таким образом, радиаторы КЕРМИ в каждую комнату, остановимся.

Итак, перед нами план комнат с правильно подобранными и прописанными радиаторами.

А в коридоре Вам некуда приткнуть радиатор…      Это значит, что его теплоотдачу надо перераспределить на радиаторы, стоящие в примыкающих к коридору помещениях, соразмерно увеличив их мощность.

Увеличить мощности радиаторов можно везде:  в Детской, в спальных комнатах, в комнатах, стены которой обдувают холодные ветры розы ветров, в прихожей и т.д.     Делать это надо. И это правильно.

Всегда вызывает уважение стремление человека во всё вникнуть самому.

А когда нет времени?  Или не хочется ошибиться?   Тогда высылайте план дома. Мы Вам подберём.

Из присланного плана ясно и четко должны быть видны и понятны:

1. Площадь каждого помещения.
2. Ширина каждого окна и высота подоконника над ГОТОВЫМ полом.
3. Высота потолков.
4. И важны Ваши соображения по дизайну радиаторов КЕРМИ, а так же Ваше предпочтение типа подводки труб к радиаторам.

Тепла Вам в Вашем Доме!
