Как определить теплоотдачу радиатора отопления. Что такое теплоотдача и чем она определяется

Теплоотдача — это процесс передачи тепловой энергии от нагретого тела (радиатора) во внешнее пространство (помещение). Данный показатель измеряется в Вт. От чего же зависит теплоотдача?

Основная задача радиаторов отопления – передача тепловой энергии от системы отопления в квартиру. Эффективность определяется теплопроводностью материала, т.е. тепловыми потерями.

Теплопроводность – это показатель, определяющий тепловые потери энергии, проходящей через материал определенного объема за 1 мин. Измеряется в Вт/(м*К).

В таблице 1 показаны коэффициенты теплопроводности для основных материалов изготовления радиаторов.

Чем выше этот показатель, тем меньше тепловых потерь будет при передаче энергии от теплоносителя в помещение. Как видно, лучший материал для изготовления радиаторов – это медь. Но из-за высокой стоимости и технологической сложности изготовления они менее всего популярны. Чаще используют стальные или алюминиевые модели. Нередко применение в конструкции сочетание вышеописанных элементов.

Каждый из производителей указываеттеплоотдачи для своих изделий. Она напрямую зависит от температуры воды в системе отопления на начальном (выход из котла) и конечном (ввод обратки в котел) отрезке и температуры в помещении. Определяется по формуле:

Как определить теплоотдачу радиатора отопления. Что такое теплоотдача и чем она определяется

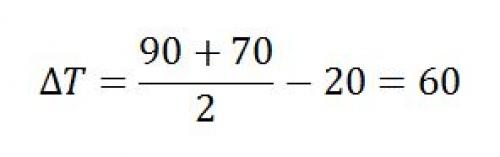

Пример:

Как определить теплоотдачу радиатора отопления. Что такое теплоотдача и чем она определяется

Практически все производители указывают величину перепада температуры в системе 90/70. Именно для этой величины определена теплоотдача в паспорте радиатора. Но если система высокоэффективная и теплоноситель не имеет большую тепловую разницу на входе и выходе?

Теплоотдача радиаторов на квадратный метр. Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

  1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
  2. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
  2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
  3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
  4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

  • Находится в панельном или плохо утепленном доме;
  • Находится на первом или последнем этаже;
  • Имеет больше одного окна;
  • Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
  2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
  3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
  4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
  5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/teplootdacha-radiatorov-otopleniya-tablica-sravnitelnye-vyvody

Расчет теплоотдачи радиатора. Расчет реальной мощности радиатора отопления для дома

Каждый прибор отопления (радиатор, конвектор) обладает теплоотдачей – основным свойством, которое определяет возможность его использования для обогрева помещения (комнаты) в доме или квартире. Характеристика теплоотдачи зависит от конструкции и габаритов прибора, а указывается в технической документации (паспорте устройства) в Ваттах (Вт).Например, для стального панельного радиатора Kermi FTV 22/500/1400 (тип 22, высотой 500мм, длиной 1400мм) указана паспортная теплоотдача 2702 Вт . Можно ли этот показатель использовать для подбора радиатора для обогрева помещения, у которого теплопотери 2700 Вт? По паспортным показателям – вроде бы подходит, бери и ставь. Так часто поступают продавцы техники для отопления, подбирающие покупателю радиаторы отопления по средним теплопотерям, бытовое значение которых принимается 100 Вт/м.кв. Т.е., для комнаты площадью 27 м.кв., покупателю порекомендуют радиатор отопления мощностью 2700 Вт, например, тот же рассмотренный Kermi FTV 22/500/1400. Насколько корректен такой подход с точки зрения современных методик расчета отопления? Ответу на этот вопрос и посвящена данная статья.Прежде всего, нужно знать, что теплоотдача прибора отопления (кроме конструкции и габаритов) зависит от 3-х температур – подачи, обратки (для современных двухтрубных систем отопления) и температуре воздуха в помещении. Для расчета теплоотдачи радиатора отопления существуют специальные формулы, которые использовать в «прямом» виде уже нет необходимости, поскольку они уже учтены в. Поэтому, для упрощения рассмотрения, будем использовать данные одной из таких программ - Oventrop OZC , которой пользуются наши специалисты при выполнениидля частных домов.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/tablica-teplootdachi-raznyh-radiatorov-otopleniya-sravnenie-radiatorov-raznyh-tipov

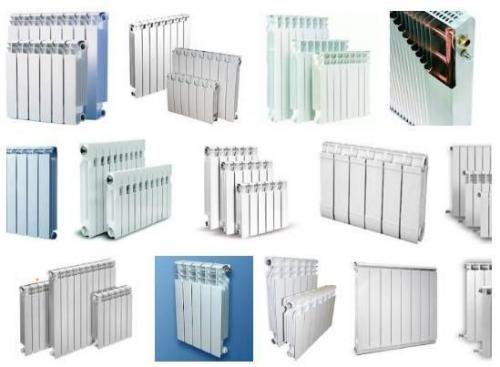

Теплоотдача радиаторов отопления таблица. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

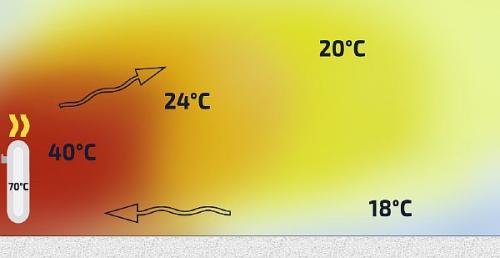

Теплоотдача радиатора отопления, это коэффициент, определяющий поступающее количество тепла от отопительного прибора в единицу времени и измеряется в Вт/(м²·К).

Технический параметр является основным показателем эффективности радиатора для создания комфортной климатической атмосферы в помещении. Величину данной характеристики изготовитель теплотехники обязан указывать в сопроводительной документации своих изделий.

Теплоотдача радиаторов отопления таблица. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

Мощность радиаторов отопления рассчитывают в ваттах . Некоторые производители заявляют на свою продукцию такой параметр, как мощность теплового потока, выраженную числом в кал/час. Чтобы перевести показатель в ватты, пользуются нормативом, где 1 Вт = 859,845 кал/час .

Теплопередачу одной секции или панели водяного отопления рассчитывают с учётом первичных и вторичных факторов. Сюда относятся материал изготовления, температура теплоносителя, площадь теплообмена, схема подключения прибора, его местоположение и др. Если батарея представляет собой несколько секций или не разборный панельный прибор, то мощность рассчитывается и указывается производителем сразу на всё изделие.

Теплоотдача радиаторов отопления таблица. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

Как рассчитать теплоотдачу радиаторов отопления на квадратный метр

В сопроводительной документации потребитель найдёт тепловую мощность одной секции или целой панели определённых габаритов. Данные параметры довольно относительные и на 100% доверять им не стоит. Они требуют дополнительной доводки до реальных величин. Чтобы это выяснить, необходимо сделать расчёт теплопроводности радиатора.

Прежде нужно избавиться от такого распространённого мнения, что алюминиевые батареи обладают самой высокой теплоотдачей по причине характеристики цветного металла. Сразу стоит возразить, что батареи изготавливают не из чистого алюминия, а из его сплава с кремнием – силумина, показатели которого значительно ниже.

Отчасти то же самое можно сказать о стальных, биметаллических и чугунных радиаторах. Указанные параметры мощности в паспорте отопительного прибора соответствуют истине, когда разница между средней температурой теплоносителя и температурой воздуха в помещении составляет 700С. Такое явление называется температурным напором и обозначается знаком – Δt. Расчёт производят по формуле:

Если следовать логике производителя, то результат расчёта должен равняться 70 градусам. Тогда, как среднюю температуру теплоносителя, можно рассчитать по формуле:

Например, основываясь на заявленной изготовителем тепловой мощности одной биметаллической секции – 200 Вт, Δt = 700С, средней комнатной температуре – 220С, получим результат:

С учётом нормативной разницы в 20 градусов между подачей и обраткой определяют их значение по отдельности:

tподачи= (184 + 20)/2 = 1020С

tобратки= (184 — 20)/2= 820С

Настоящий расчёт теплоотдачи показывает, что одна секция способна выдать 200 Вт при условии, что вода в подающей трубе должна кипеть, а в выпускной патрубок теплоноситель будет покидать с температурой 82 градуса.

Такое явление на практике просто невозможно. Дело в том, что бытовые водонагревательные котлы не способны нагреть воду выше 80 градусов. Даже при этих максимальных условиях, теплоноситель войдёт в радиатор с максимальной температурой около 770С, а Δt составит примерно 400С. Отсюда делают вывод, что реальная теплоотдача одной секции биметаллического радиатора будет не 200, а всего 100 Вт.

Чтобы упростить расчёт, можно воспользоваться таблицей теплоотдачи с понижающими коэффициентами. Для этого по вышеуказанной формуле, используя запланированную температуру в доме и теплоносителя, рассчитывают Δt.

Таблица значений понижающих коэффициентов

Таблица 1.

По таблице находят соответствующий коэффициент и умножают его на паспортную величину тепловой мощности 1 секции биметаллического радиатора. То, есть в рассматриваемом случае на обогрев 1 м2помещения придётся теплоотдача в размере 200 Вт х 0,48 = 96 Вт.

Для обогрева 10 м2площади потребуется приблизительно 1 кВт тепловой мощности, а нужное количество секций будет равно 1000/96 = 10,4 штук. Если в помещении два окна, то следует установить под ними две батареи по 10 и 11 секций каждая.

Нормы отпуска тепловой мощности

Во время проектирования систем теплоснабжения зданий и сооружений руководствуются нормативным документом СП 60.13330.2016. Свод правил регламентирует, в том числе, разработку систем внутреннего теплоснабжения в помещениях вновь возводимых и реконструируемых зданий и сооружений. СП был разработан на основе требований СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. На их основе была принята норма отпуска тепловой мощности в размере 1 кВт для помещения площадью 10 кв.м., с высотой потолка до 3 метров, одной наружной стеной и одним окном.

При корректировке первоначальных условий обогрева помещения в ту или иную сторону (большая или меньшая площадь, другое количество окон и др.) для точного определения номинальной теплоотдачи в расчёт вводят поправочные коэффициенты:

К1 – строение окон

  • двойная рама – 1,27;
  • стеклопакет двойной – 1,0;
  • стеклопакет тройной – 0,85.

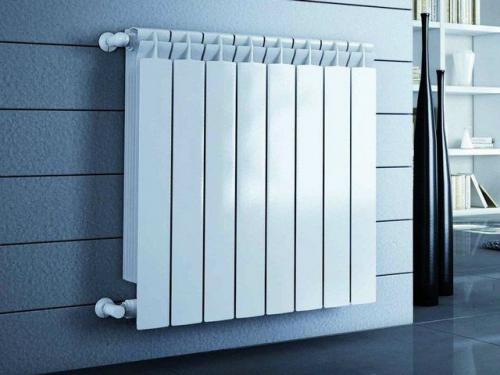

Расчет радиаторов отопления по площади калькулятор. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Расчет радиаторов отопления по площади калькулятор. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.
