Сколько воды в одной секции алюминиевого радиатора. Работаем с документацией

16.12.2021 в 07:29

Сколько воды в одной секции алюминиевого радиатора. Работаем с документацией

Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.

Сколько воды в одной секции алюминиевого радиатора. Работаем с документацией

Данные по внутреннему объему труб

Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

Обратите внимание!
В интернете таблица объема воды в радиаторе отопления выглядит даже удобнее.
В ней может сравниваться вместительность радиаторов из разных материалов, что даст вам возможность выбрать подходящий вариант.

Сколько воды в одной секции алюминиевого радиатора. Работаем с документацией

Объем воды не зависит от типа радиатора

Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.

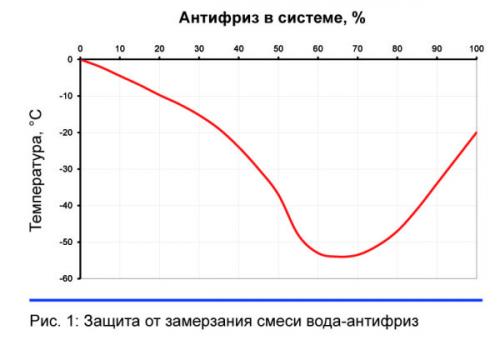

Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.

Обратите внимание!
Нельзя доливать антифриз в систему отопления, изготовленную из оцинкованных труб.

Сколько воды в одной секции алюминиевого радиатора. Работаем с документацией

Биметаллические радиаторы конструктивно состоят из. Как устроены биметаллические радиаторы отопления

На устройство биметаллических радиаторов недвусмысленно намекает их название – биметаллические, что означает – состоящие из двух металлов. Внутренняя часть радиатора, по которой протекает теплоноситель, изготавливается из стальных (медных) труб, а внешняя часть, служащая для передачи тепла окружающему воздуху, сделана из алюминия.

Биметаллические радиаторы конструктивно состоят из. Как устроены биметаллические радиаторы отопления

Плюсы такой конструкции очевидны. Стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов, и ещё делает их очень отзывчивыми на сигналы терморегулирующей аппаратуры.

Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь. Медно-алюминиевые радиаторы рекомендуется к установке в системе с газовым котлом, имеющим медный теплообменник. Для котлов со стальными теплообменниками подойдут алюминиево-стальные биметаллические радиаторы.

Биметаллические радиаторы конструктивно состоят из. Как устроены биметаллические радиаторы отопления

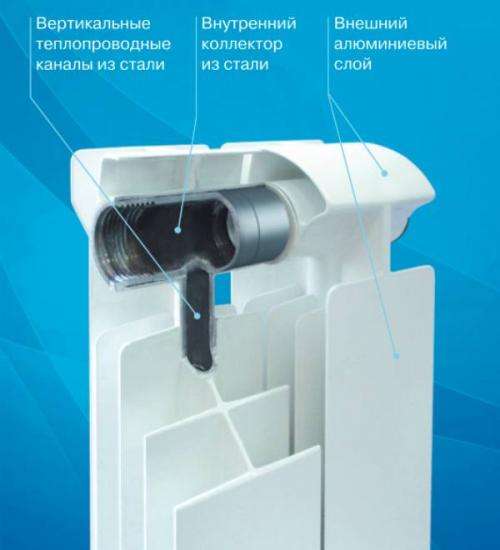

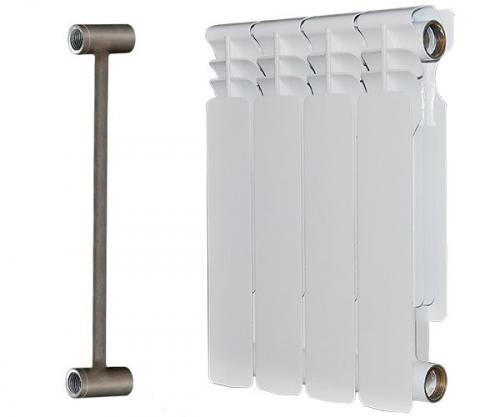

Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника. Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.

Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны, поскольку существует риск протечек в местах стыков двух металлов в сердечнике. Для отопительных систем многоэтажных домов характерны высокое рабочее давление, а также невысокое качество теплоносителя, поэтому для них лучше применять биметаллические батареи с полностью стальными трубами.

Сколько литров в батарее. Объем воды в радиаторе отопления. Таблица и все важные параметры расчета

Сколько литров в батарее. Объем воды в радиаторе отопления. Таблица и все важные параметры расчета

  1. Объем воды в радиаторе отопления. Таблица и все важные параметры расчета
    1. Виды радиаторов
  2. Сколько литров воды в одном ребре чугунной батареи (радиатора)?
  3. Как рассчитать объем воды в системе отопления, радиаторах, трубах.
    1. Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления
    2. Объемы воды для различных элементов системы отопления
  4. Объем воды в системе отопления: как посчитать и на что он влияет?
    1. Объем воды в системе отопления
    2. Объем воды в котле

У людей, установивших частный котел для отопления помещений, нередко возникает важный вопрос о необходимом количестве теплоносителя системы. Весь объем жидкости распределяется между самим котлом, трубами и радиаторами. Если количество бака в котле можно прочесть в приложенной к нему книге, а в трубах собирается, обычно небольшое количество жидкости, то вопрос о радиаторах для многих остается открытым.

Необходимо рассмотреть все возможные варианты и количество помещающихся в них теплоносителей.

Виды радиаторов

Самыми популярными среди общего количества конвекторов считаются три типа:

  • Алюминиевый радиатор;
  • Чугунная батарея;
  • Биметаллический радиатор.

Если вы знаете, какой конвектор установлен у вас дома и способны посчитать количество секций, то произвести несложные расчеты не составит труда. Далее, рассчитайте объем воды в радиаторе отопления , таблица и все необходимые данные, представлены ниже. Они помогут максимально точно вычислить количество теплоносителя во всей системе.

Средний объем воды литр/секция

Сколько литров в батарее. Объем воды в радиаторе отопления. Таблица и все важные параметры расчета

Алюминиевый

Несмотря на то, что в некоторых случаях внутренняя система нагрева каждой батареи может отличаться, существуют общепринятые параметры, которые позволяют определить количество помещающейся в нее жидкости. С возможной ошибкой в 5% вы узнаете, что одна секция алюминиевого радиатора может содержать до 450 мл воды

Стоит обратить внимание, на то, что для других теплоносителей объемы могут быть увеличены.

Посчитать количество жидкости, которая помещается в чугунном радиаторе немного сложней. Важным фактором будет новизна конвектора. В новых импортных радиаторах пустоты значительно меньше, а за счет усовершенствованного строения греют они не хуже старых.

Новый чугунный конвектор вмещает около 1 литра жидкости, в старый поместится на 700 мл больше.

Биметаллический

Подобные типы радиаторов довольно экономичны и производительны. Причина, по которой могут меняться объемы наполнения, кроются только в особенностях определенной модели и разбросу давления. В среднем подобный конвектор заполняется 250 мл воды.

Возможные изменения

Каждый производитель батарей устанавливает свои значения минимально/максимально допустимых норм, но объем теплоносителя во внутренних трубках у каждой модели может измениться исходя из соображений увеличения давления. Обычно в частных домах и новостройках на цокольном этаже устанавливается расширительный бачок, который позволяет стабилизировать давление жидкости даже при ее расширении при нагреве.

Меняются параметры также на устаревших радиаторах. Нередко даже на трубках из цветного металла образовываются наросты из-за внутренней коррозии. Проблемой тому могут стать примеси в воде.

Из-за подобных наростов в трубках количество воды в системе постепенно нужно уменьшать. Учитывая все особенности своего конвектора и общие данные из таблицы, вы легко высчитаете необходимый объем воды для радиатора отопления и всей системы.

Сколько литров воды в стальном радиаторе 22 типа. Технические характеристики стальных панельных радиаторов 22 типа

Специалисты компании «Термомир» подскажут технические характеристики стальных панельных радиаторов 22 типа и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
