Сколько радиаторов можно подключить к 25 трубе на одну линию. Схема Тихельмана

Сколько радиаторов можно подключить к 25 трубе на одну линию. Схема Тихельмана

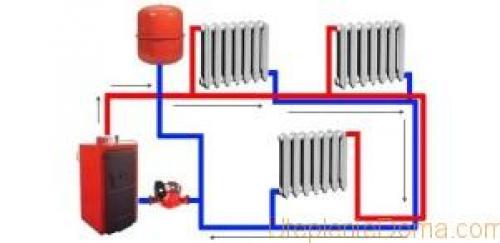

Это наиболее часто применяемая схема подводки труб к радиаторам отопления. Основное её преимущество перед другими вариантами — максимальная эффективность работы каждого радиатора во всех точках системы. Ещё один значительный плюс схемы Тихельмана в возможности свободной регулировки одтельно взятого радиатора, без нежелательных последствий для отдельных узлов схемы. Если вдруг в какой-то конмате станет слишком жарко, то при помощи специального балансировочного клапана, находящийся в ней радиатор может быть частично или полностью отключен от подачи горячей воды. При этом освободившееся количество теплоты в системе равномерно распределится по остальным радиаторам.

Такое, на первый взгляд, очевидное явление, как будет видно далее, недоступно в других схемах подключения: там остаточная теплота распределяется неравномерно. Ещё одно преимуществом схемы — общее направление движения теплоносителя в обоих трубах. Это большой плюс с точки зрения гидравлики, который значительно снижает нагрузку на все узлы системы, в том числе на котел и насос.

Движение горячей воды начинается с котла и поток по очереди продвигается от первого радиатора к последнему. Обратный ток воды также берет своё начало с первого радиатора. Таким образом радиатор №1 будет первым на подаче горячей воды и последним на обратном токе теплоносителя к котлу. Радиатор №2 получает воду с чуть менее низкой температурой, но он уже ближе первого к котлу на контуре оттока охлажденной воды.

И так, каждый последующий радиатор: большее расстояние от источника горячей воды компенсируется меньшим расстоянием к точке выхода охлажденного теплоносителя. В итоге, каждый радиатор находится в равных условиях с точки зрения теплообмена с системой и нагревается одинаково, независимо от своего расположения в ней.

Разводка труб выполняется из труб диаметром 25 мм, а для подключения радиаторов к системе используют трубы с диамтром 20 мм.

Какой диаметр трубы из полипропилена для отопления лучше. Полипропиленовые трубы для отопления характеристики и особенности применения

Полипропиленом (ПП или РР) называют его термопластичный полимер, полученный методом полимеризации в присутствии комплексных металлосодержащих катализаторов. В обычном виде материал представляет собой гранулы или порошок белого цвета, иногда окрашенный.

По структуре молекулярной решетки различают изотактический, синдиотактический и атактический пропилены, отличающиеся друг от друга своими физическими и химическими характеристиками.

Атактический тип PPH имеет каучукообразную структуру, относительно низкую плотность около 850 кг/м3 при температурном пороге плавления в 80 °С, что делает его неприемлемым для производства труб.

Полипропиленовые РР-трубы изготавливают на основе полипропилена с изотактической кристаллической решеткой (PPR), обладающего высокой упругостью и стойкостью к агрессивным химическим реагентам. Его плотность в чистом виде составляет 910 кг/м3 при температуре плавления 165 —170 °C.

Прочие эксплуатационные и технические характеристики PPR полипропилена:

Коэффициент теплопроводности ПП — 0,24 Вт/м ·°С, в армированных алюминием трубах он почти в 2 раза выше и составляет 0,45 Вт/м·°С.

Материал относят к термопластам, то есть изменяющим свои линейные размеры пропорционально температуре окружающей среды.

Коэффициент линейного расширения ПП довольно высок, при нагревании до 60 °С РР-труба способна увеличится в линейных размерах на 7 — 9% от всей длины.

Кстати, возможно будет интересно, как происходит компенсация линейного расширения полипропиленовых труб

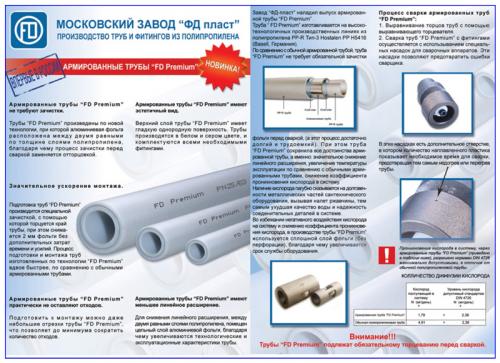

Рис. 2 Особенности структуры и правила монтажа армированных РР-труб FD Premium

Температурой технического плавления полипропилена считают показатель в 260 °С — именно при этом значении производится его пайка электрическими утюгами.

Срок службы труб из ПП в условиях эксплуатации с номинальными температурными и напорными параметрами среды составляет не менее 50 лет. В сетях холодного водоснабжения при температуре теплового носителя не более 20 °С РР-труба может эксплуатироваться 100 лет.

ПП обладает низким гидравлическим сопротивлением, не подвержен коррозии, гниению, грибковому заражению.

Трубы отопления из полипропилена соединяют между собой и арматурой методом пайки. Благодаря взаимной диффузии при проведении паяльных работ стык получается прочным и мало в чем уступающим цельной оболочке. Это позволяет без опасений последующего повреждения прятать РР-трубопровод в штробах стен и под стяжкой.

Стоимость ПП намного ниже всех металлических труб и соотносима с аналогами из других термопластиков.

Можно отметить, по финансовым затратам монтаж РР-трубопровода является наиболее бюджетным, цена одного погонного метра материала отсчитывается с 50 руб. Для стыковки отрезков друг с другом и присоединения к водонагревательным приборам и оборудованию не требуются дорогостоящие фитинги в отличие от укладки сшитого РЕХ, термостойкого PE-RT полиэтилена и металлопластика PEX-AL-PEX.

К главным недостаткам ПП относят его низкую устойчивость к солнечному излучению и высокие коэффициенты линейного расширения, кислородопроницаемости.

Исходя из слабой устойчивости ПП к ультрафиолету, для наружной укладки рекомендуется применять изделия зеленого, серого, черного цветов.

Стоит отметить, что обычный ПП из-за относительно низкой термостойкости, значительного коэффициента теплового расширения не подходит для отопительных систем. При его применении срок службы контура составит не более 5 лет.

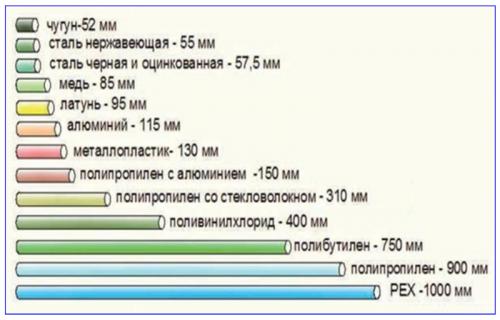

Рис. 3 Сравнительная таблица линейного удлинения 100 м отрезка различных видов труб при нагревании на 50 °С

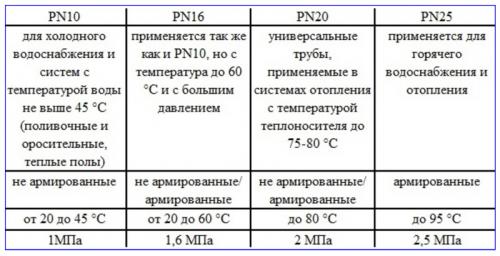

Выбирая РР-трубы, в первую очередь ориентируются на показатели их номинального давления PN, которые напрямую связаны с внутренней структурой изделия. Основные разновидности и области применения ПП-труб в зависимости от их напорных характеристик имеют следующий вид:

PN10 — изделия из чистого полипропилена, рассчитанные на эксплуатацию в среде с температурными параметрами не более 45 °С. Их основная область применения — холодное водоснабжение ХВС со средней температурой воды 20 °С и рабочим напором не более 10 бар.

PN20 (неармированные) — толстостенные трубы из обычного ПП для универсального применения в сетях горячего ГВС и холодного ХВС водоснабжения c температурой теплового носителя не более 60 °С. Рассчитаны на длительную эксплуатацию при номинальном напоре жидкости в 16 бар.

PN20, PN25 —  трубы из обычного ПП, армированные стекловолокном PPR-CF-PPR. Предназначены для эксплуатации в контурах ГВС и отопления с температурой теплового носителя не более 80 °С и номинальным напором до 20 бар.

PN20, PN25 — РР-трубы с алюминиевой оболочкой PPR-AL-PPR, рассчитаны на применение в теплосетях при температуре носителя не более + 95 °С и давлении до 25 бар.

Диаметр труб для открытой системы отопления. Правильно подобранный диаметр труб – залог качественного отопления

То, каким диаметром трубы делать отопление в жилой постройке, требуется определить еще на этапе проектирования всех коммуникация дома, чтобы в дальнейшем избежать любых ошибок, связанных с неправильно смонтированным оборудованием.

Одно из важнейших условий, которые необходимо соблюсти при монтаже системы отопления – предусмотреть экономный расход энергии, по возможности сократив потенциальные теплопотери, так как в некоторых случаях даже при большом расходе энергии помещения дома обогреваются плохо.

Так, помимо таких стандартных параметров, как длина и ширина, при проектировании системы теплоснабжения, очень важно учитывать также и диаметр трубы для отопления частного дома, так как этот показатель способен в корне изменить производительность работы в ту или иную сторону.

Обусловлено это тем, что циркуляция теплоносителя в системе, а точнее его объем, идущий по трубам, напрямую зависит от того, какое сечение имеют трубы. При этом весьма распространенное заблуждение очень многих потребителей заключается в том, что, по их мнению, увеличение диаметра трубы прямо пропорционально объему поступающего тепла. Однако такое суждение категорически неверно, так как слишком большое сечение станет причиной существенного снижения давления в системе и приведет к прекращению нагрева.

Для того чтобы правильно определить диаметр медных труб для отопления, а также труб из других материалов, например, из полипропилена, необходимо руководствоваться тем, какой принцип циркуляции воды используется в конкретной постройке. Для помещения, подключенного к центральному отоплению, принципы монтажа системы теплоснабжения будет теми же, что и для стандартной квартиры в многоэтажном доме.

Но при работе с автономной системой следует, в первую очередь, обратить внимание на тип применяемых для такой работы труб, а также учитывать, обустраивается ли система отопления, функционирующая с естественной циркуляцией, либо движение теплоносителя осуществляется за счет специального насоса.

Диаметр трубы отопления в панельном доме. Отопление в многоквартирном доме

Если следовать установленным требованиям СНИП и ГОСТ, то система отопления многоквартирного дома схема которого обязательна к утверждению, должны обеспечивать нагревание воздуха в зимний период в жилых помещениях до температуры 20-22 градуса.

Влажность воздуха при этом должна составлять 30-45 %.

Чтобы достичь этого, когда разрабатывается проектно-сметная документация на строительство, тогда же и проектируется система отопления многоквартирного дома, которая должна обеспечить одинаковое давление теплоносителя в магистральных трубах на всех этажах многоэтажного дома.

Вот только так можно обеспечить нормальную циркуляцию самого теплоносителя и обеспечить в помещении требуемые параметры воздуха.

Если внимательно изучить схему отопительной системы многоквартирного дома, то можно заметить, что диаметр трубопровода, по которому доставляется в каждую квартиру тепло, уменьшается.

К примеру, внутридомовая отопительная система многоквартирного дома в подвале труба имеет диаметр на входе 100 мм, а лежаки, которые распределяют теплоноситель по подъездам дома – 50-76 мм. От того, каких габаритов здание и насколько протяжное у него крыло и зависит диаметр труб.

Вот для монтирования труб стояков используются трубы с диаметром 20 мм. Что касается обратки, то такая схема выполняется в обратном порядке (по возрастающей).

Следует ещё отметить и конструкционные особенности лежаков в системе отопления жилых многоквартирных домов, как на подаче, так и на обратке. Необходимо их конецевики заглушать шаровым краном с диаметром 32 мм, который устанавливается на расстоянии 30 сантиметров от установленного последнего стояка.

Это необходимо сделать для того, чтобы создать аккумуляционный карман для скопившейся накипи в нижней и горизонтальной части отопительной системы. Также в таких карманах собираются окалины и иные загрязнения, которые устраняются при запланированных промывках отопительной системы.

Но регулировка отопительной системы в многоквартирном доме, которая обозначена выше, не позволит гибко выравнивать в системе давление, что непременно приведёт к снижению температуры внутри помещений на самих верхних этажах, а также в комнатах, отопление в которых монтируют на обратке.

Отлично с такой системой справляется гидравлика отопительной системы многоквартирного дома, к этой системе прилагаются циркуляционные вакуумные насосы, а также дополнительное свободное место для установки всей системы, что и чаще всего становится причиной использования гидравлики в отопительной системе многоквартирного дома.

Отопительная система в многоквартирных домах может быть двухтрубной и однотрубной.

Если установлена двухтрубная система , тогда устанавливать регуляторы выборочно нельзя, чтобы не нарушить работу всей системы. Все радиаторы в двухтрубной системе присоединяются к параллельному вводу.

Если через все радиаторы протекает необходимое количество воды – это означает, что система работает правильно. Для этого обязательно система должна быть:

1. Правильно собрана (диаметр труб должен быть правильно подобран);
2. Гидравлически устойчива (расходы должны быть расчетными или же изменяться при перепадах воды пропорционально).

Чтобы система работала правильно необходимо:

1. Устанавливать на каждом стояке исключительно современные балансировочные вентили для правильного распределения количества воды по стоякам.
2. Устанавливать на всех радиаторах во всех помещениях регулирующие устройства с повышенным сопротивлением;
3. Запроектировать и смонтировать. (Будет лучше, если этим займутся профессионалы).

Однотрубная система имеет основное отличие от двухтрубной: в однотрубной системе все стояки циркуляционные, объединенные в один с названием «холостые».

Чтобы водораспределение происходило лучше, к разным точкам потребления воды и в целях сбережения равных диаметров по всей высоте стояка в однотрубной системе водоподачи горячей воды, стояки в обязательном порядке закольцовывают.

Если используется кольцевая схема для многоквартирных домов, у которых количество этажей не превышает пяти, диаметр стояков должен быть 25 мм.

Те здания, у которых этажность выше шестого, тогда диаметр должен быть 32 мм. На стояки подачи устанавливают полотенцесушители при однотрубной разводке, что означает, что в момент слабого обогрева в квартиры будет доходить вода низкой температуры.

Чтобы обеспечить воздухоудаление из отопительной системы, необходимо проложить трубы с минимально допустимым уклоном 0,002 к самому вводу трубопровода. В тех системах, где нижняя разводка, воздух будет стравливаться через водоразборный верхний кран.

Если разводка верхняя, тогда воздух стравливается при помощи автоматических воздухоотводчиков, которые установлены в верхних точках системы.

Стандартный диаметр труб отопления в квартире. Двухтрубный контур в квартире многоэтажки

Чтобы правильно сделать отопление в квартире многоэтажного дома нужно изначально все спланировать. Одним из ключевых моментов при планировании является расчет диаметра трубы для отопления. Техническая часть дела называется гидравлическим расчетом. При этом на выбор диаметра труб для отопления влияют следующие факторы:

• протяженность системы;
• температура теплоносителя на подаче;
• температура теплоносителя на обратке;
• материалы и фурнитуры;
• площадь помещения;
• степень утомлённости помещения.

Иными словами, перед тем как рассчитать диаметр трубы для отопления,   нужно определить гидравлические показатели системы. Самостоятельно можно провести только приблизительные расчеты, которые также могут быть использованы на практике.

Герметичная двухтрубная система

От диаметра труб для двухтрубной системы отопления напрямую зависит, насколько быстро тепло от котла будет достигать конечной точки контура. Чем меньше условный проход, тем скорость теплоносителя выше. Исходя из этого, можно сделать вывод, что при неправильном выборе диаметра трубы отопления в квартире в большую сторону, скорость теплоносителя упадет, а вместе с ней будет ниже температура в последнем радиаторе. Ведь вода за большее количество времени успеет отдать большее количество тепла.

Самым простым решением как рассчитать диаметр трубы для отопления это придерживаться такого же условного прохода, как и в патрубке, отходящего в вашу квартиру от центрального стояка. Это сэкономит вам время и нервы, ведь застройщиком неслучайно был установлен контур именно с таким сечением. Перед тем как объект начали строить были проведены все расчеты, гидравлический в том числе. Если есть желание посчитать все по формуле, то используйте информацию из следующего блока.

Оптимальный диаметр трубы для отопления в квартире и в частном доме до 100 кв м составляет 25 мм. Это относится к изделиям из полипропилена.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/razmery-plastikovyh-trub-dlya-otopleniya-razmery-i-klassifikaciya-trub-iz-polipropilena

Сколько радиаторов можно подключить на ленинградке. Горизонтальные

Контур отопительной сети «Ленинградка» прокладывается вдоль стен и практически охватывает весь периметр дома, исключая двери и помещения, в которых отопление не организуется. На этой трубной разводке радиаторы могут располагаться по-разному. Но у всех у них есть базовая схема. На картинке ниже она показана.

Здесь важна позиция расширительного бачка. Он открытого типа и его устанавливают выше всего контура на вертикальную трубу, противоположный конец которой врезается в подающий контур системы отопления. Только так можно дробиться, чтобы воздушные пузыри, образующиеся внутри труб и радиаторов, сами могли подниматься в бачок. Оттуда уже воздух покидает систему.

На картинке видно, что в схему врезан циркуляционный насос. Место его монтажа – обратка. Делается это специально. В конструкции насоса присутствуют резиновые прокладки, манжеты и уплотнители. Под действием высоких температур они начинают трескаться, деформироваться и быстро выходить из строя. Температура теплоносителя в обратном контуре «Ленинградки» невысокая.

Что касается насоса – его установка производится на байпас. Так проще проводить его замену или ремонт, если это потребовалось. Отопление будет работать в штатном режиме и без него.

Байпас будет спасть, если подача электропитания прекратилась. Это часто случается в загородных поселках. В этом случае теплоноситель будет двигаться с естественной циркуляцией. Хотя и эта проблема сегодня решается – провести подключение насоса к источнику бесперебойного питания (ИБП). Небольшое устройство, которое поможет продержаться насосу несколько часов.

Обратите внимание и на способ подключения радиаторов. Он нижний. Эффективность теплоотдачи здесь уменьшается на 12-13%, что уже нехорошо.

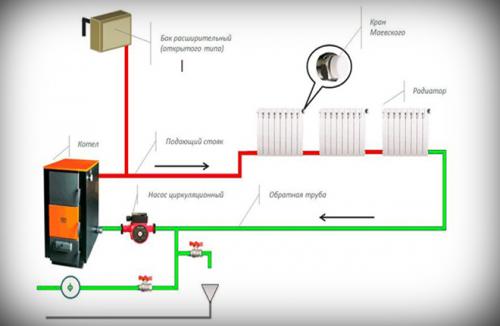

На картинке показана классическая «Ленинградка», она же примитивная со всеми своими недостатками. Поэтому мастера видоизменяют схемы, стараясь увеличить эффективность ее работы.

У второй  горизонтальной схемы те же недостатки, что и у первой. Но есть и плюс – радиаторы подключены по диагональной схеме, которая считается самой идеальной. Здесь практически отсутствуют потери эффективности теплоотдачи . Они есть, но не превышают 2%.

Вид у такого подключения не самый презентабельный, к тому же увеличивается расход труб. Но все это компенсируется более корректной работой отопительной системы. В основной контур можно врезать дополнительный, который будет идти параллельно. Но он должен быть короче, чтобы не давить. И нужно точно провести теплотехнический расчет. Если сделать ошибку, то вся система отопления работать не будет.

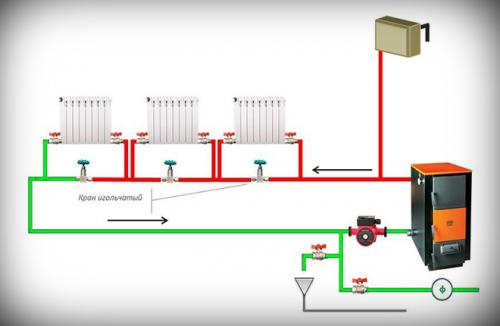

Далее третья горизонтальная схема «Ленинградка». Ее можно назвать байпасовой. Радиаторы не напрямую врезаются в контур, а устанавливаются на патрубки, которые комплектуются шаровыми кранами. Они дают возможность отрезать любой отопительный прибор из системы, не нарушая работу всего отопления.

У этой схемы много преимуществ:

1. Можно, не отключая «Ленинградку», снять любой радиатор для проведения ремонта, профилактики или замены.
2. Можно проводить с помощью установленных кранов регулировку подачи теплоносителя, тем самым регулируя температуру отопительных батарей. Обычно это делают с помощью крана, установленного на подаче теплоносителя.
3. Если в какой-то комнате надо отключить отопление, то просто перекрываются краны подачи.
4. Можно использовать как нижнее подключение радиаторов, так и диагональное.

Но и эта схема «Ленинградки» не идеальна. Сложно перенаправить теплоноситель по байпасу. Где меньше сопротивление, тем интенсивнее там движется вода. А меньше всего сопротивления на горизонтальном контуре под радиаторами. Поэтому в него врезают регулировочный кран. Прикрывая им подачу, увеличивая сопротивление, можно повернуть движение теплоносителя через отопительные приборы.

Увеличить эффективность работы «Ленинградки» можно с помощью установки расширительного бачка мембранного типа. Он герметичный, внутри мембрана, заполненная воздухом или азотом. Давление – 1,5 атм, что достаточно, чтобы поддерживать давление теплоносителя. Этот прибор заменит циркуляционный насос.

Сколько радиаторов можно подключить на ленинградке. Горизонтальные

Контур отопительной сети «Ленинградка» прокладывается вдоль стен и практически охватывает весь периметр дома, исключая двери и помещения, в которых отопление не организуется.

Базовая схема

На картинке ниже она показана. Здесь важна позиция расширительного бачка. Он открытого типа и его устанавливают выше всего контура на вертикальную трубу, противоположный конец которой врезается в подающий контур системы отопления.

Только так можно дробиться, чтобы воздушные пузыри, образующиеся внутри труб и радиаторов, сами могли подниматься в бачок. Оттуда уже воздух покидает систему.

Циркуляционный насос

На картинке видно, что в схему врезан циркуляционный насос. Место его монтажа – обратка. Делается это специально.

В конструкции насоса присутствуют резиновые прокладки, манжеты и уплотнители. Под действием высоких температур они начинают трескаться, деформироваться и быстро выходить из строя.

Установка насоса

Что касается насоса – его установка производится на байпас. Так проще проводить его замену или ремонт, если это потребовалось.

Отопление будет работать в штатном режиме и без него. Байпас будет спасть, если подача электропитания прекратилась. Это часто случается в загородных поселках.

Решение проблемы

В этом случае теплоноситель будет двигаться с естественной циркуляцией. Хотя и эта проблема сегодня решается – провести подключение насоса к источнику бесперебойного питания (ИБП).

Небольшое устройство, которое поможет продержаться насосу несколько часов.

Какой диаметр трубы для отопления в частном доме. Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

• скорость теплоносителя растет;
• улучшается циркуляция в радиаторе;
• батарея прогревается равномерно, что важно при нижнем подключении.

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.
