Определить вместительность батареи отопления можно двумя способами:

1. При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
2. Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

Поставить заглушки на нижние отверстия и начать набирать воду.
• Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
• Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
• Подсчитать, сколько литров жидкости было залито в батарею.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Сколько воды в одной секции чугунной батареи советского образца. Сколько весит одна секция

Проведем сравнительный анализ обогревательных приборов по этому показателю, а за точку отсчета примем старые советские «гармошки». Итак, вес одной секции чугунной традиционной батареи МС-140 составляет 7.12 кг, а вместительность – 1.5 л воды при стандартной межосевой высоте 500 мм. То есть, полная масса 1 секции радиатора в рабочем состоянии выходит 7.12 + 1.5 = 8.62 кг.

Пример расчета массы. Как правило, в частных домах используются приборы отопления с количеством секций от 4 до 12 шт. Возьмем среднее число – 7 секций, тогда масса батареи старого образца составит 8.62 х 7 = 60.34 кг, а без воды – 49.84 кг. Этакую махину в одиночку устанавливать непросто, обязательно нужен помощник.

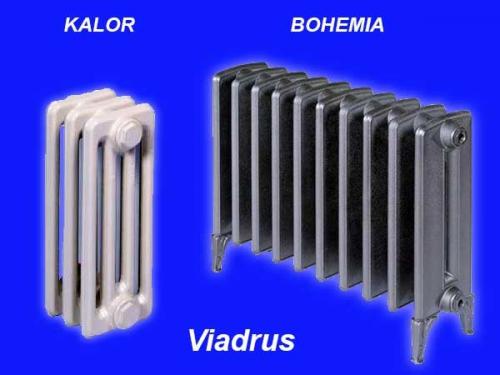

Ниже в таблице мы представим различные варианты новых отопителей, в том числе чугунные евро батареи, где укажем волнующие домовладельцев показатели — вес ребра, его вместительность, теплоотдачу и цену в условных единицах.

Примечание. Цифры после названия бренда и модели означают следующее: расстояние между осями пробок / глубина в мм.

Как видите, мы подобрали изделия примерно одинаковой высоты и разной глубины, влияющей на массивность каждого ребра. Чтобы оценить реальную массу радиаторов, предлагаем ее посчитать исходя из потребной тепловой мощности для обогрева стандартной комнаты площадью 20 м². Положив на квадрат площади 100 Вт тепла, получаем потребную мощность отопления 2 кВт.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/obem-vody-v-odnoy-sekcii-chugunnogo-radiatora-batarei-iz-chuguna-starogo-i-novogo-obrazca

Сколько литров в батарее 10 секций. Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

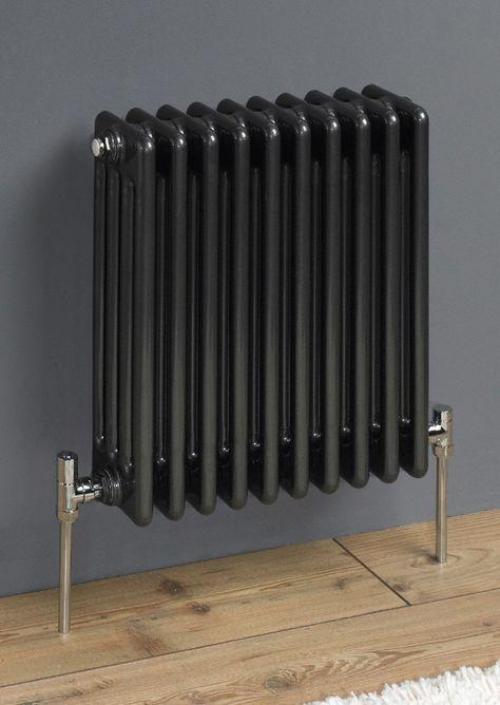

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине,и. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

• МС 140-300 – 0,8-1,3;
• МС 140-500 – 1,3-1,8;
• МС-140 – 1,1-1,4;
• МС 90-500 – 0,9-1,2;
• МС 100-500 – 0,9-1,2;
• МС 110-500 – 1-1,4.

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

• ЧМ1-70-300 – 0,66;
• ЧМ1-70-500 – 0,9;
• ЧМ2-100-300 – 0,7;
• ЧМ2-100-500 – 0,95;
• ЧМ3-120-300 – 0,95;
• ЧМ3-120-500 – 1,38.

Совет

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

• 350 мм – 0,2-0,3;
• 500 мм – 0,35-0,45;
• 600 мм – 0,4-0,5;
• 900 мм – 0,6-0,8;
• 1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, что емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Сколько воды в одной секции биметаллического радиатора

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

• 35 см – 0,1-0,15;
• 50 см – 0,2-0,3;
• 60 см – 0,25-0,35;
• 90 см – 0,3-0,5;
• 120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

Объем одной секции биметаллического радиатора 500. Биметаллический радиатор RIFAR Base (Рифар)

Российский биметаллический радитор RIFAR Base можно купить с межосевым расстоянием - 500, 350 или 200мм.

• RIFAR Base 500 . Высота - 570 мм, межосевое расстояние - 500 мм, глубина - 100 мм. Теплоотдача секции - 197 Вт;
• RIFAR Base 350 . Высота - 415 мм, межосевое расстояние - 350 мм, глубина - 90 мм. Теплоотдача секции - 139 Вт;
• RIFAR Base 200 . Высота - 261 мм, межосевое расстояние - 200 мм, глубина - 100 мм. Теплоотдача секции - 100 Вт;

Секция этого радиатора состоит из вертикальной стальной трубы (вертикального коллектора) залитой алюминиевым сплавом под большим давлением. Горизонтальные коллекторы - алюминиевые (не стальные).

Все модели биметаллического радиатора Рифар Бейс производятся с четным, от 4 до 14, количеством секций.

Стандартный цвет - белый (RAL 9016).

Гарантия на биметаллические радиторы RIFAR Base составляет 10 лет, при условии соблюдения требований и рекомендаций перечисленных в паспорте отопительного прибора.

Технические параметры эксплуатации:

• рабочее давление - до 20 атм. (опрессовочное давление - до 30 атм.)
• максимальная температура теплоносителя - +135°С (pH теплоносителя - 7-8,5).

RIFAR Base 500

Межосевое расстояние 500 мм.

Объем воды в радиаторе отопления. Сколько воды в стальном радиаторе 22 типа

Если вы решили отказаться от централизованного отопления в пользу индивидуального, необходимо понимать, что установка последнего требует немало знаний уже на этапе проектирования. Одной из вещей, о которой вам никогда не приходилось задумываться, является объем воды, содержащейся в радиаторе отопления в момент работы.

Объем воды, который приходится на одну батарею, стоит выяснять в том случае, когда речь идет об индивидуальной отопительной системе. Ведь перед тем, как купить и установить агрегат, отвечающий за нагрев теплоносителя, вам необходимо точно высчитать, сколько воды должен регулярно прогревать этот прибор. Если вы приобретете слишком «слабый» котел, мощности которого будет не хватать для вашего объекта, в комнатах всегда будет слишком холодно.

Зато людям, получающим тепло централизованно, нет необходимости высчитывать сколько же воды в стальном радиаторе 22 типа либо батареи другой модели.

Для получения корректных результатов, необходимо знать особенности оборудования, которое вы планируете установить. Помните, разные батареи содержат разный объем жидкости. Нужно помнить, что в:

• стальном панельном радиаторе 22 типа содержится поллитра воды на каждые 10 см длины;
• такой же батарее, но 11 типа , будет в два раза меньше жидкости;
• секционных моделях из стали вы найдете 0,45 – 0,5 литра на секцию;
• биметаллических изделиях на одну секцию приходится всего 0,3 – 0,35 л.

Если речь идет о чугунных новых батареях, одна часть «гармошки» будет содержать литр воды, у старых моделей этот показатель будет больше в два раза.

Очевидно, что расчет объема воды в стальной батарее панельного типа очень прост:

• измеряем устройство (или просто смотрим в техпаспорт);
• делим длину батареи на 10;
• полученная цифра умножается на 0,5.

Чтобы узнать, сколько жидкости содержится во всех теплообменниках на объекте, можно проделать ту же процедуру с каждой батареей. Или просто умножить объем одного радиатора на их общее количество (если они все одинаковые).

На данный момент нет проблем с тем, чтобы приобрести любое количество современных батарей отопления. Особенно, если речь идет о стальном панельном изделии 11 или 22 типа. Это одна из наиболее популярных разновидностей, для которой характерны следующие преимущества:

Объем воды, который приходится на одну батарею, стоит выяснять в том случае, когда речь идет об индивидуальной отопительной системе. Ведь перед тем, как купить и установить агрегат, отвечающий за нагрев теплоносителя, вам необходимо точно высчитать, сколько воды должен регулярно прогревать этот прибор. Если вы приобретете слишком «слабый» котел, мощности которого будет не хватать для вашего объекта, в комнатах всегда будет слишком холодно.

Зато людям, получающим тепло централизованно, нет необходимости высчитывать сколько же воды в стальном радиаторе 22 типа либо батареи другой модели.

Для получения корректных результатов, необходимо знать особенности оборудования, которое вы планируете установить. Помните, разные батареи содержат разный объем жидкости. Нужно помнить, что в:

• чугунных новых батареях, одна часть «гармошки» будет содержать литр воды, у старых моделей этот показатель будет больше в два раза.

Очевидно, что расчет объема воды в стальной батарее панельного типа очень прост:

Для стального панельного изделия 11 или 22 типа объем воды равен:

Модель	Объем воды (литры)
11	5-7 л
22	8-10 л

На данный момент нет проблем с тем, чтобы приобрести любое количество современных батарей отопления. Особенно, если речь идет о стальном панельном изделии 11 или 22 типа. Это одна из наиболее популярных разновидностей, для которой характерны следующие преимущества:

• Простота монтажа
• Удобство эксплуатации
• Экономичность
• доступная стоимость;
• неприхотливость в уходе;
• простота монтажа и транспортировки;
• длительный срок эксплуатации;
• высокий уровень теплоотдачи.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-vody-v-chugunnoy-bataree-obem-radiatora-otopleniya-zachem-i-kak-rasschityvat-obem

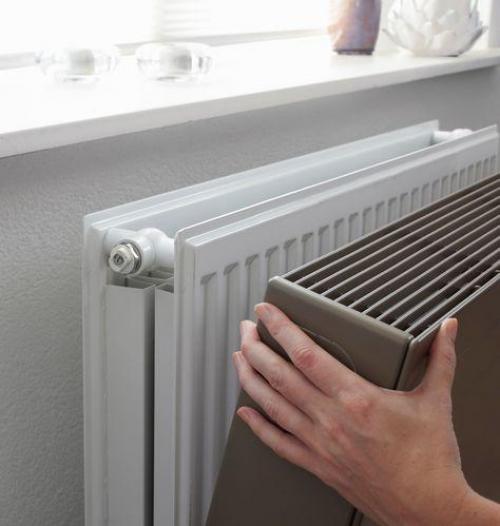

Сколько воды в стальном радиаторе 22 типа. Технические характеристики стальных панельных радиаторов 22 типа

Специалисты компании «Термомир» подскажут технические характеристики стальных панельных радиаторов 22 типа и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Источник: https://alyuminievye-batarei.aystroika.info/stati/skolko-vody-v-otopitelnom-radiatore-skolko-vody-v-odnoy-sekcii-alyuminievogo-radiatora-sposoby

1 секция биметаллического радиатора на сколько квадратов. От чего зависит количество радиаторов

Чтобы рассчитать, сколько радиаторов нужно установить для комфортного отопления в доме, нужно учесть параметры оборудования:

• тепловую мощность или теплоотдачу радиатора — она указана в его техпаспорте
• материал — радиаторы могут быть стальными , чугунными, алюминиевыми , биметаллическими , медными и даже каменными
• форму — радиаторы могут быть секционными (состоящими из отдельных секций определенного размера), панельными (из одной прямоугольной секции), дизайн-радиаторами
• тип подключения радиатора, а также метод обвязки (см. таблицу ниже)

Тепловая мощность или теплоотдача

Теплоотдача — первое, что надо искать в параметрах при выборе радиатора. Этот показатель означает, какое количество тепла отопительный элемент передает воздуху за единицу времени при определенной температуре теплоносителя — чаще всего горячей воды. Для радиаторного отопления в зимний период ее температура обычно от 60 °C и выше.

Теплоотдачу также называют тепловой мощностью, измеряется она в ваттах (Вт). В технических характеристиках радиатора может быть указана теплоотдача одной секции или радиатора в целом, если он панельный или его продают комплектом из четырёх, шести, восьми или десяти секций.

Самые производительные радиаторы — алюминиевые, однако результат сравнения зависит от того, по каким параметрам сравнивать. Если за основу брать вес или занимаемый объем и соотносить их с мощностью в ваттах, то алюминиевый радиатор будет в приоритете, далее — биметаллический, стальной и чугунный. Средние значения мощности:

• чугун — 80–160 Вт/секция
• биметалл — 130–220 Вт/секция
• алюминий — 140–280 Вт/секция

Поскольку стандартного размера стального радиатора нет, мощность его панели нельзя сравнивать с мощностью секции радиатора из других материалов. Можно брать радиаторы примерно одинаковой длины и толщины и их сравнивать по теплоотдаче, тогда это будет более точно.

Материал и форма радиатора

• Стальные радиаторы — чаще всего цельная панельная конструкция, без секций, с одной или несколькими пластинами и оребрениями — по этому признаку радиаторам присваивают номера типов. Например, тип 20 — это значит две пластины без оребрения, тип 22 — это значит две пластины, два оребрения и т. д.
• Чугунные радиаторы — отопительные приборы из секций, которые выполнены из чугуна — сплава железа с углеродом. Выглядят такие радиаторы солидно, однако низкоэффективны, если в системе используется низкотемпературный теплоноситель : в радиаторе придется делать слишком много секций.
• Алюминиевые радиаторы — также секционные. Они довольно мощные, хорошо отдают тепло и не требуют большого объема горячей воды в батареях, но ее качество должно быть очень хорошим.
• Биметаллические радиаторы состоят из секций, представляющих из себя многослойную конструкцию, где внутри либо только вертикальная стальная трубка, либо полностью стальной коллектор, соединенный стальными трубками. Наружная оболочка радиатора выполнена из алюминия, который отдает тепло с минимальными потерями, внутри — стальные коллекторы. Такие батареи — оптимальный вариант для квартиры в многоквартирном доме: они легче чугунных, у них высокая тепловая мощность секции, а значит, самих секций понадобится меньше, чем чугунных, — это удобно, если комнаты у вас небольшие.
