Сколько литров воды в одной секции батареи. Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Сколько литров воды в одной секции батареи. Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине,и. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

• МС 140-300 – 0,8-1,3;
• МС 140-500 – 1,3-1,8;
• МС-140 – 1,1-1,4;
• МС 90-500 – 0,9-1,2;
• МС 100-500 – 0,9-1,2;
• МС 110-500 – 1-1,4.

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

• ЧМ1-70-300 – 0,66;
• ЧМ1-70-500 – 0,9;
• ЧМ2-100-300 – 0,7;
• ЧМ2-100-500 – 0,95;
• ЧМ3-120-300 – 0,95;
• ЧМ3-120-500 – 1,38.

Совет

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

• 350 мм – 0,2-0,3;
• 500 мм – 0,35-0,45;
• 600 мм – 0,4-0,5;
• 900 мм – 0,6-0,8;
• 1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, что емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Сколько воды в одной секции биметаллического радиатора

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

• 35 см – 0,1-0,15;
• 50 см – 0,2-0,3;
• 60 см – 0,25-0,35;
• 90 см – 0,3-0,5;
• 120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

Сколько литров воды в алюминиевой батарее. Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы .

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

• длина 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы . У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы. Биметаллические радиаторы . Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

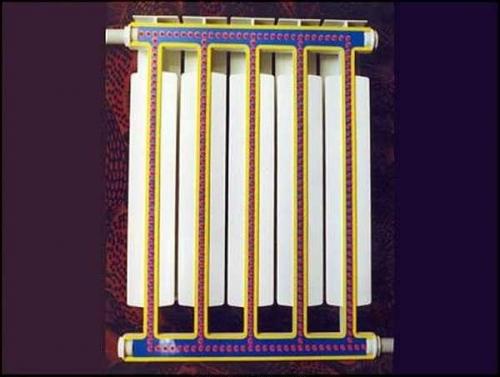

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

• среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
• они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Сколько литров воды в чугунной батарее. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.

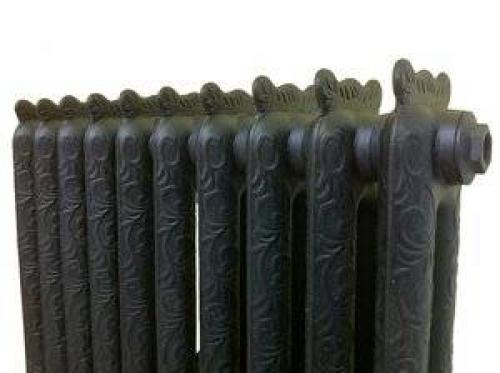

• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

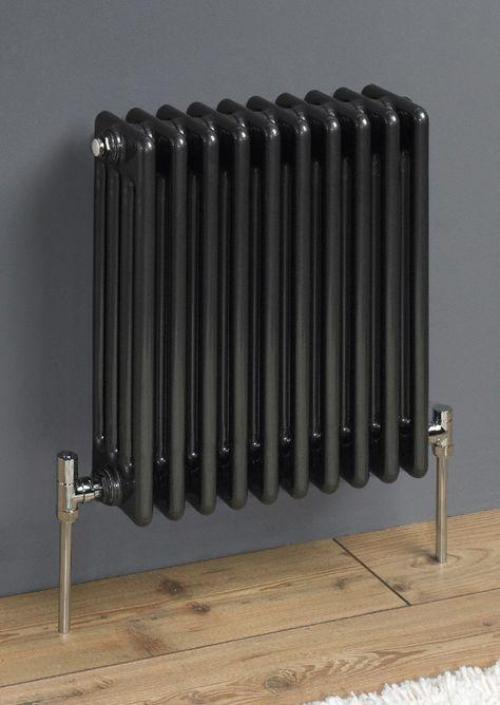

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Сколько воды в одной секции биметаллической батареи. Современные модели радиаторов отопления

Масса 1 секции составляет 3,8 кг. воды вмещается 0,8 литра, поэтому масса одной секции радиатора с водой составит 4,6 кг. При тепловом потоке 140 Вт для обогрева комнаты в 20 м2 потребуется 14 секций, по весу соответственно выйдет 64,4 кг с водой. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классического образца МС 140. Если это значение разделить на две части (по 32 кг), то можно сделать вывод, что установку на стены из современных материалов, включая пористый бетон, осуществить вполне возможно без дополнительных крепежных элементов.

Еще более легкая конструкция разработана российскими производителями. Их отопительные приборы предлагаются под брендом EXEMET. модель MODERN отличается следующими весовыми характеристиками:

Одна секция у этого производителя весит 3,2 кг, теплоотдача 93 Вт. Чтобы обогреть комнату в 20 м2 потребуется 22 секции, тогда общая масса составит 70,4 кг. Данные параметры неплохи, особенно если учесть, что компания производит модели с возможной установкой на полу.

Модель EXEMET FIDELIA весит 12 кг, теплоотдача 156 Вт, общая масса прибора для нашего примера выходит просто чудовищной – 154 кг. Сложный вопрос установки здесь неактуален, так как первая и последняя секции снабжены ножками для размещения прибора на полу.

Итак, чтобы обеспечить отопительной системе бесперебойную службу, нельзя игнорировать такие важные показатели, как вес и объем секции батареи. Благодаря правильному подсчету нагрузки на крепежные элементы, можно рассчитывать на надежность установки и долгосрочную эксплуатацию прибора.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kolichestvo-vody-v-radiatore-otopleniya-opredelyaem-obem-s-pomoshchyu-dokumentacii

Сколько литров воды в стальном радиаторе 22 типа. Жидкость для батарей отопления: объем

Жидкость для батарей отопления является рабочей средой. Казалось бы – зачем знать, сколько воды в одном радиаторе и сколько литров жидкости в системе в целом. Расчет объема воды в отдельных приборах и в комплексе в целом является важной величиной, необходимой для некоторых расчетов, подбора оборудования и так далее.

Объем радиатора отопления рассчитывается для решения следующих задач:

1. Определение общего веса устройства (с водой) для выбора типа креплений в зависимости от весовой нагрузки;

2. Определение количества теплоносителя в системе – для вычисления количества антифриза и пропорции разбавления его водой;

3. Расчет объема системы для выбора важнейшего элемента автономной системы – расширительного бака мембранного типа. Его объем при укрупненном расчете принимается в процентном соотношении от объема системы. Кроме объема воды в радиаторах при этом вычисляется количество воды во всех элементах комплекса – котле, трубах и так далее;

4. Для расчета объема системы – в некоторых случаях эта величина участвует в расчете циркуляционного насоса индивидуального отопления;

5. Знание объема воды в секции радиатора необходимо при расчете системы с естественной циркуляцией. Малый объем воды в устройстве при гравитационном устройстве отопления препятствует нормальной циркуляции воды.

Самым простым способом расчета является использование технической документации, прилагаемой к радиаторам отопления. В ней обычно указывается внутренний объем отдельных секций или панельного радиатора – это и будет количество воды. При отсутствии документов производятся расчеты с использованием усредненных величин для отдельных видов радиаторов – алюминиевых, биметаллических, стальных и чугунных.

Довольно трудно обобщить и вывести средние значения объема воды по типам радиаторов. Многообразие моделей, разница в глубине, ширине и высоте налагают на значение среднего объема воды в секции весомую погрешность. Поэтому обычно приводят средние показатели внутреннего объема для секций стандартной высоты с межосевым расстоянием 500 мм.

Для удобства данные по среднему объему жидкости в секциях приведены в таблице:

При использовании данных представленной таблицы просто произвести самостоятельные расчеты. Для панельных радиаторов из стали расчет производится отдельно. Он зависит от типа изделия (количества панелей и глубины).

Тип 11 стального панельного радиатора содержит до 2,5 литров воды на 100 мм длины устройства, тип 22 – до 5 литров на ту же длину. Провести расчет можно и простым геометрическим способом. Зная размеры устройства и толщину стенки можно вычислить внутренний объем. Он будет немного неточен, но погрешность при этом малозначима и невелика. Но лучшим решением для расчета воды в любом радиаторе однозначно является использование паспортных данных конкретной батареи отопления.

Сколько литров воды в чугунной батареи старого образца. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Сколько воды в одной секции чугунной батареи советского образца. Сколько весит одна секция советских чугунных батарей?

Производители предлагают облегченные варианты батарей из серого чугуна. Если вес 1 звена советского радиатора МС140 составляет 7,12 кг, то 1 секция модели Viadrus STYL 500 чешского производства весит 3,8 кг, и ее внутренний объем составляет 0,8 л.

Сколько стоит сдать на металлолом чугунную батарею?

Стоимость стали зависит от марки, объема лома и других факторов. Цена чугунных батарей сегодня составляет в среднем 10 рублей за кг.

Сколько воды в одной секции чугунной батареи советского образца?

Батареи из чугуна старого и нового образца

Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем.

Сколько стоит чугунная батарея 10 секций?

Чугунные радиаторы (батареи) на 10 секций — цена от 7200 руб, купить недорого в Екатеринбурге в интернет-магазине

Сколько весит одно звено чугунной батареи?

Чугунные стандартные:

С межосевым расстоянием 500 мм — от 5,5 до 7,2 кг/секция; С межосевым расстоянием 300 мм — от 4,0 до 5,4 кг/секция.

Сколько стоит радиаторные батареи?

Трубчатые батареи имеют цену в зависимости от типоразмеров конструкции. Если имеется глубина 21 см и высота 19 см, то такой радиатор будет стоить более 500 рублей за секцию. Панельные батареи характеризуются стоимостью от 1500 руб., а пластинчатые конвекторы – от 4500 рублей.

Сколько воды в одном ребре алюминиевой батареи?

В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды. Самым универсальным является измерение объема радиатора при помощи наполнения его водой.

Сколько литров воды в одной секции биметаллической батареи?

В зависимости от производителя данные могут колебаться, но не значительно. Для секционных радиаторов: алюминиевые – 0,45 – 0,5 л на секцию биметаллические – 0,3 – 0,35 л на секцию

Как рассчитать количество секций чугунных радиаторов отопления?

Метод №1.

По новым нормам, с учетом стандартов утепления: 80 Вт на 1 м2 жилой площади. Исходя из этого берут 1 секцию радиатора на 2 квадрата. Более точный расчет можно получить, если учитывать теплоотдачу секции. К примеру одна секция радиатора отдает 186 Вт.

Сколько секций радиатора нужно на 20 квадратов?

Результат: для обогрева помещения площадью 20 кв. м. потребуется 8-секционный радиатор (при условии, что мощность одной секции составляет 200Вт).

Сколько стоит батарея 8 секций?

Биметаллические радиаторы 8 секций купить: цены от 2 219 рублей, отзывы, производители, поиск и каталог моделей

Сколько секций биметаллического радиатора нужно на 1м2?

Считается, что в квартире со стандартной высотой потолков, расположенной в средней полосе России, одна секция биметаллического радиатора, имеющая среднюю мощность, способна обеспечивать теплом 1,8 кв. метров площади.

Сколько воды в 10 секции алюминиевого радиатора?

Надо рассчитать вместимость десяти 500–миллиметровых секций. 10 х 0,45 мл (данные таблицы) = 4,5 литров.

Сколько воды в радиаторе 22 типа?

Тип 22 – на 10 см радиатора приходится 0,5 л жидкости. Все радиаторы классифицируют следующим образом: Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л. Биметаллический вариант, на секцию приходится 0,3-0, 35 л жидкости.

Сколько воды в трубе теплого пола 20?

Сколько воды в одном метре трубы?

Какая теплоотдача у чугунных радиаторов?

Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

Что такое 11 Тип радиатора?

Стальной панельный радиатор типа 11 представляет собой однорядный с одним конвектором, приваренный к тыльной стороне панели, без верхней воздуховыпускной решетки и боковых стенок (1 – одна панель, 1 – один конвектор) отопительный прибор глубиной 61 мм.

Сколько весит стальная батарея?

Радиатор стальной панельный. Размеры: 105х500х600 мм. Вес: 18,7 кг. Теплоотдача при 75 оС: 926 Вт.

Как рассчитать количество стальных радиаторов отопления?

Наиболее простой расчет количества секций стального радиатора — разделить величину тепла, необходимого для комфортного обогрева помещения на производительность, предлагаемых моделей.

Чем отличается тип 11 от 22?

Тип 11 лучше для широкого окна, он меньше отступает от стены. Стальной радиатор 22 типа – самый распространенный. Его глубина примерно как у секционного – 100 мм, в нем хорошо сочетаются размер и производительность.

Объем воды в радиаторе отопления. Сколько воды в стальном радиаторе 22 типа

Если вы решили отказаться от централизованного отопления в пользу индивидуального, необходимо понимать, что установка последнего требует немало знаний уже на этапе проектирования. Одной из вещей, о которой вам никогда не приходилось задумываться, является объем воды, содержащейся в радиаторе отопления в момент работы.

Объем воды, который приходится на одну батарею, стоит выяснять в том случае, когда речь идет об индивидуальной отопительной системе. Ведь перед тем, как купить и установить агрегат, отвечающий за нагрев теплоносителя, вам необходимо точно высчитать, сколько воды должен регулярно прогревать этот прибор. Если вы приобретете слишком «слабый» котел, мощности которого будет не хватать для вашего объекта, в комнатах всегда будет слишком холодно.

Зато людям, получающим тепло централизованно, нет необходимости высчитывать сколько же воды в стальном радиаторе 22 типа либо батареи другой модели.

Для получения корректных результатов, необходимо знать особенности оборудования, которое вы планируете установить. Помните, разные батареи содержат разный объем жидкости. Нужно помнить, что в:

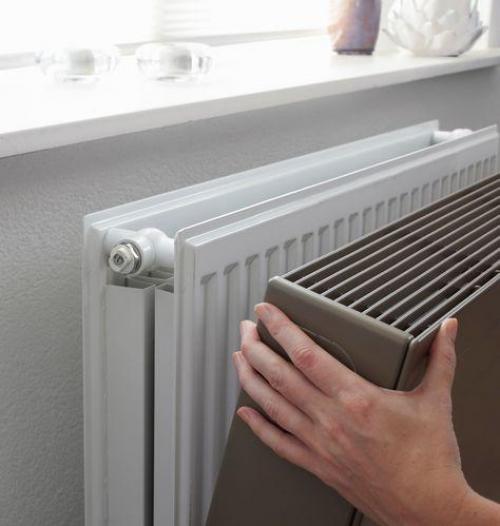

• стальном панельном радиаторе 22 типа содержится поллитра воды на каждые 10 см длины;
• такой же батарее, но 11 типа , будет в два раза меньше жидкости;
• секционных моделях из стали вы найдете 0,45 – 0,5 литра на секцию;
• биметаллических изделиях на одну секцию приходится всего 0,3 – 0,35 л.

Если речь идет о чугунных новых батареях, одна часть «гармошки» будет содержать литр воды, у старых моделей этот показатель будет больше в два раза.

Очевидно, что расчет объема воды в стальной батарее панельного типа очень прост:

• измеряем устройство (или просто смотрим в техпаспорт);
• делим длину батареи на 10;
• полученная цифра умножается на 0,5.

Чтобы узнать, сколько жидкости содержится во всех теплообменниках на объекте, можно проделать ту же процедуру с каждой батареей. Или просто умножить объем одного радиатора на их общее количество (если они все одинаковые).

На данный момент нет проблем с тем, чтобы приобрести любое количество современных батарей отопления. Особенно, если речь идет о стальном панельном изделии 11 или 22 типа. Это одна из наиболее популярных разновидностей, для которой характерны следующие преимущества:

• доступная стоимость;
• неприхотливость в уходе;
• простота монтажа и транспортировки;
• длительный срок эксплуатации;
• высокий уровень теплоотдачи.
