1. Перед тем как снять радиатор на автомобиле с кондиционером, снимаем конденсатор кондиционера. На автомобиле без кондиционера демонтируем направляющие кожухи радиатора.

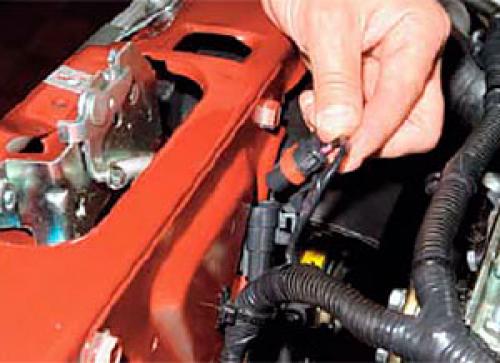

2. Снимаем звуковой сигнал.

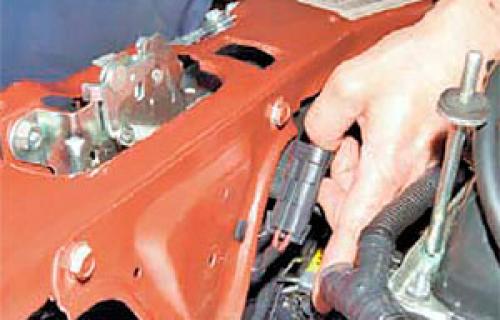

3. Отвернув элементы крепления радиатора гидроусилителя руля, подвязываем радиатор к петле капота, не отсоединяя от радиатора шланги подвода и отвода жидкости.

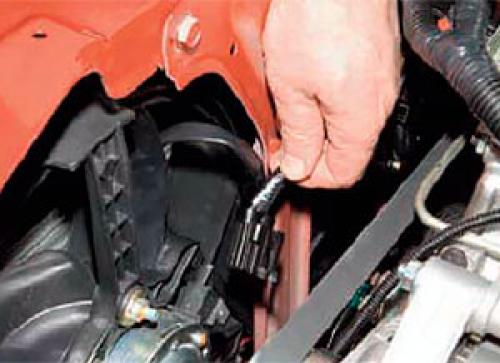

4. Отсоединяем колодку проводов системы управления двигателем вентилятора, от колодки дополнительного резистора.

5. Сдвигаем колодку проводов дополнительного резистора с пластмассового держателя, закрепленного на распорке рамки радиатора.

6. Отсоединяем колодку проводов системы управления двигателем от разъема электродвигателя левого вентилятора.

7. Аналогично отсоединяем колодку проводов от разъема электродвигателя правого вентилятора.

8. Головкой «на 10» отворачиваем 3 болта крепления кронштейна звукового сигнала.

9. Снимаем кронштейн.

10. Головкой «на 8» отворачиваем болт крепления кронштейна правой верхней опоры радиатора и снимаем кронштейн с опорой.

11. Аналогично снимаем кронштейн с левой верхней опорой радиатора.

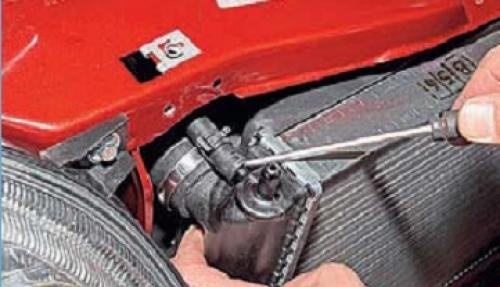

12. Сжав пассатижами концы хомута крепления отводящего шланга радиатора к патрубку термостата, сдвигаем хомут по шлангу.

13. Снимаем шланг с патрубка термостата.

14. Наклонив верхнюю часть радиатора вперед, сжимаем пассатижами концы хомута крепления паровоздушного шланга к штуцеру радиатора.

15. Сдвигаем шланг со штуцера.

Вниманиние:
При снятии шланга со штуцера радиатора будьте осторожны — не обломите штуцер.

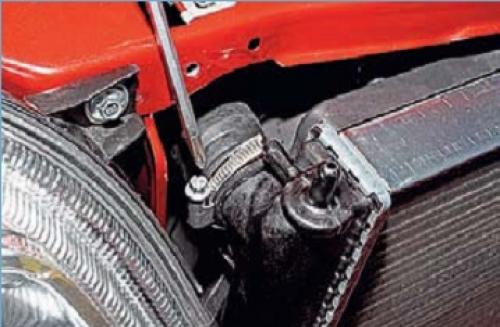

16. Отверткой ослабляем хомут крепления подводящего шланга к верхнему патрубку радиатора.

17. Снимаем подводящий шланг с патрубка радиатора.

18. Наклоняем радиатор в сборе с вентиляторами вперед.

19. Поднимаем, выводя резиновые подушки нижних опор из отверстий в нижней поперечине рамки радиатора.

20. Снимаем радиатор в сборе с вентиляторами.

21. Головкой «на 10» отворачиваем по два болта боковых креплений кожуха вентиляторов к радиатору с каждой стороны и две гайки (по одной сверху и снизу) центрального крепления кожуха.

22. Снимаем кожух вентиляторов с радиатора.

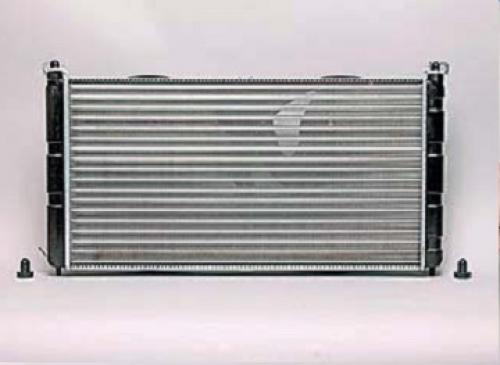

Радиатор с опорами

23. Установку радиатора выполняем в обратной последовательности.

Примечание:

Если при демонтаже радиатора подушка нижней опоры осталась на его штыре, то перед монтажом ее необходимо снять со штыря и установить в отверстие на нижней поперечине рамки радиатора.

Ваз 2123 замена радиатора охлаждения. Замена радиатора Нива Шевроле без кондиционера: последовательность действий

Последовательность действий для машин с кондиционером и без него немного отличается. Дальнейшая инструкция актуальна для более распространенной модификации, где используется обычная печка.

1. Загнать машину на эстакаду или смотровую яму. После этого выждать определенное время, необходимое для полного остывания двигателя. Это требуется по той причине, что во время работы антифриз сильно разогревается и выполнение процедуры ремонта на горячую может привести к серьезным ожогам или повреждениям узлов автомобиля.
2. Подставить под колеса противооткатные башмаки, поднять рычаг ручного тормоза и включить передачу. Во время манипуляций автомобиль будет постоянно дергаться – лишние движения ничего хорошего не принесут.
3. Открыть капот и отключить клеммы от аккумулятора – необходимость вызвана вмешательством в электрическую часть автомобиля.
4. При необходимости снять защиту картера и внешний пластик (при наличии) – это облегчит доступ к требуемым креплениям и узлам.
5. Обработать все болтовые соединения жидким ключом или аналогичными средствами для облегчения их раскручивания. При этом не следует применять молоток или зубило – шанцевый инструмент может только навредить – здесь применятся только ключи.
6. Следующий этап – разборка декоративной решетки радиатора. Деталь кузова снимается при помощи крестовой отвертки и головки №10.
7. Следом снимается два брызговика под двигателем. Также демонтаж выполняется ключами или отверткой.
8. После открытия доступа ко всем системам сливается антифриз. Для этого потребуется полностью открыть вентиль печки и вспомогательных приборов, где протекает ОЖ. После определения крана следует надеть защитные перчатки и очки – формула находящаяся в радиаторе токсична и может вызвать сильное отравление при попадании в желудок или глаза. Далее потребуется открутить верхнюю крышку расширительного бачка для облегчения стекания жидкости. Следующим этапом нужно влезть под машину и с левой стороны радиатора найти вентиль слива и открыть его. Предварительно потребуется подставить канистру или емкость под отработанное средство (вместительность должна быть не менее 5 литров). После этого отработанный антифриз утилизируется соответствующим образом.
9. Дождаться полного стекания хладагента и закрутить вентиль до упора.
10. Затем для замены радиатора охлаждения Нива Шевроле, следует снова подняться над машиной и демонтировать коробку воздушного фильтра. Крепеж выполнен в виде 4 болтов с головками №10.
11. Далее открутить патрубки, входящий и выходящий из радиатора. Магистрали крепятся металлическими хомутами и ослабляются крестовой отверткой.
12. Следом снять верхнюю крышку расширительного бачка гидроусилителя руля.
13. Отсоединить патрубки, выходящие от ГУР к системе охлаждения, предварительно подставив под соединения, пустую тару для отработки.
14. Аналогичным образом отсоединить нижние шланги, используя одну последовательность действий.
15. Следующим этапом производится отсоединение непосредственно радиатора. Деталь закреплена на 5 болтиках, при этом один ввинчен через специальный кронштейн, его тоже можно разобрать.
16. Слить остатки антифриза с радиатора (будет около одного литра).
17. Далее необходимо разъединить контактные группы клаксона и радиаторных вентиляторов. Если этого не сделать – проводка будет мешать демонтажу.
18. Снять клаксон, используя отвертки и гаечные ключи.
19. После этого нужно разъединить магистраль на термостате, оставив последний на трубке вместе с двигателем.
20. Продолжается ремонт путем снятия уловителя мух и мелких камешков. Деталь ставится непосредственно перед радиатором и закрепляется на 4 болтиках с гайками.
21. Следом убрать держатели детали и подать верхнюю часть радиатора вперед по ходу движения автомобиля.
22. Далее открутить и стянуть шланги напорной магистрали, также делается аккуратно, внутри может быть остаток антифриза.
23. Чтобы продолжить демонтаж нужно разделить тело радиатора с вентиляторным модулем. Для этого откручиваются 6 винтов. Первые 4 находятся в верхней части, нижние два требуют особенного подхода и расположены в нижней части агрегата.
24. После всех манипуляций модули разделяются и кулеры поднимаются вверх.
25. Далее снимается нижний патрубок и выгибается воздухоуловитель. Последний элемент закрыт бампером, поэтому его тоже потребуется открутить.
26. После выполнения всех действий старый радиатор полностью вынимается из подкапотного пространства вместе с опорными резинками и подкладками (они могут пригодиться).

Замена радиатора Шевроле Нива с кондиционером. Подготовительные работы к замене

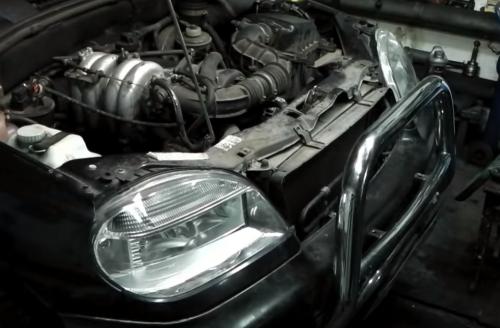

Перед тем, как заменить радиатор охлаждения на Шевроле Ниве, нужно убедиться, что течет именно этот элемент. Ведь часто течь антифриза возникает в местах соединения патрубков. Если явных признаков утечки теплообменника не наблюдается, то понадобится детальный осмотр, для чего следует снять его с автомобиля, и промыть.

На автомобилях Нива Шевроле с кондиционером устанавливается два теплообменника. Основной радиатор системы охлаждения двигателя располагается ближе к двигателю, и имеет больший размер, чем теплообменник кондиционера. Рассматриваемое устройство на автомобилях Нива Шевроле представляет собой два пластиковых бачка, соединяющиеся между собой с помощью алюминиевых трубок с ребрами охлаждения. Место соединений имеют резиновые прокладки, которые и отвечают за то, чтобы из устройства не подтекала жидкость.

Охлаждение радиатора осуществляется за счет потока встречного ветра. Когда этого потока недостаточно, в помощь вступают вентиляторы(2 штуки), включение которых происходит от датчика температуры и реле. Чтобы произвести снятие с последующей проверкой или заменой устройства, понадобится предварительно слить антифриз. Для этого подготовьте емкость, объем которой должен быть не менее 5 литров. Если антифриз имеет коричневый цвет с ржавчиной, то его желательно заменить.

Процедура замены радиатора на Шевроле Ниве трудоемкая, и требует произвести много действий по разборке и сборке авто. Поэтому если вас это пугает – лучше обратитесь на СТО. Перед тем, как снять радиатор Нива Шевроле 2123, следует подготовить необходимые инструменты и материалы.

Порядок снятия радиатора на Шевроле Нива

Приступать к работе можно после того, как будет куплен новый теплообменник. Артикул теплообменника на Шевроле Нива имеет номер 2123-1301012. Трудоемкость рабочего процесса требует немалых затрат времени, поэтому работы лучше выполнять в гараже. Для начала рассмотрим вариант снятия радиатора на автомобиле без кондиционера и без необходимости снятия бампера.

Отодвигаем трубку ГУРа

1. Автомобиль располагается на ровной площадке.
2. Осуществляется откидывание минусовой клеммы с аккумулятора.

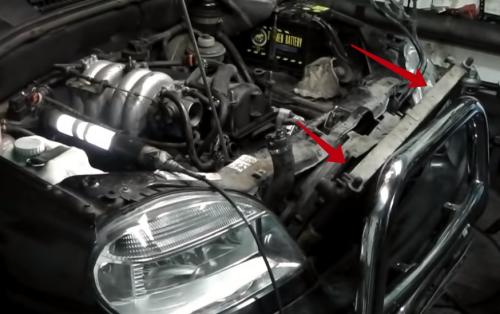

3. Демонтируется решетка радиатора, и осуществляется осмотр места возникновения течи. Возможно течь образовалась не в теплообменнике, а по причине повреждения патрубков.
4. Убедившись, что теплообменник на Шевроле Ниве нуждается в замене, продолжаем демонтажные работы.
5. Сливаем антифриз из системы откручивая краник внизу самого радиатора(со стороны водителя), предварительно под машину подставив подходящую по размеру емкость и открыв пробку расширительного бачка.
6. Слить всю ОЖ из системы невозможно, а ее емкость составляет около 8 литров. При выкручивании пробки удается слить примерно 5 литров жидкости, а остальная остается в двигателе.
7. Для обеспечения возможности отодвинуть, необходимо снять корпус воздушного фильтра, под которым расположены шланги идущие к трубке охлаждения гидроусилителя. Эта трубка установлена перед всеми теплообменниками, и будет мешать их снятию.
8. Далее осуществляется демонтаж этого масляного радиатора гидроусилителя руля, и отодвигание его в сторону, что делается с целью увеличения места для проведения работ. Ослабив крепления хомутов, необходимо отсоединить патрубки. Его можно не снимать, но в таком случае будет очень трудно установить новый теплообменник на место.



   Достаем конструкцию

9. Ослабляются крепления хомутов патрубков, подходящих к теплообменнику. Патрубки необходимо отсоединить. Также отсоединяется тонкий дренажный патрубок  идущий от расширительного бачка.
10. Отключаются разъемы вентилятора, после чего нужно отсоединить разъемы, и снять звуковые сигналы. Возможно придется немного отогнуть кронштейн крепления звукового сигнала, для увеличения пространства.
11. Крепление теплообменника на Шевроле Ниве осуществляется при помощи специальных кронштейнов в верхней части. Ослабляется крепление кронштейнов, чтобы иметь возможность демонтировать вместе с ними устройство. После этого можно приступать к демонтажным работам.
12. Уже после того как радиатор снят с авто, необходимо открутить с него блок вентиляторов, выкрутив для этого 6 болтов.

Замена радиатора охлаждения двигателя нива-шевроле. Замена радиатора Нива Шевроле без кондиционера: последовательность действий

Последовательность действий для машин с кондиционером и без него немного отличается. Дальнейшая инструкция актуальна для более распространенной модификации, где используется обычная печка.

1. Загнать машину на эстакаду или смотровую яму. После этого выждать определенное время, необходимое для полного остывания двигателя. Это требуется по той причине, что во время работы антифриз сильно разогревается и выполнение процедуры ремонта на горячую может привести к серьезным ожогам или повреждениям узлов автомобиля.
2. Подставить под колеса противооткатные башмаки, поднять рычаг ручного тормоза и включить передачу. Во время манипуляций автомобиль будет постоянно дергаться – лишние движения ничего хорошего не принесут.
3. Открыть капот и отключить клеммы от аккумулятора – необходимость вызвана вмешательством в электрическую часть автомобиля.
4. При необходимости снять защиту картера и внешний пластик (при наличии) – это облегчит доступ к требуемым креплениям и узлам.
5. Обработать все болтовые соединения жидким ключом или аналогичными средствами для облегчения их раскручивания. При этом не следует применять молоток или зубило – шанцевый инструмент может только навредить – здесь применятся только ключи.
6. Следующий этап – разборка декоративной решетки радиатора. Деталь кузова снимается при помощи крестовой отвертки и головки №10.
7. Следом снимается два брызговика под двигателем. Также демонтаж выполняется ключами или отверткой.
8. После открытия доступа ко всем системам сливается антифриз. Для этого потребуется полностью открыть вентиль печки и вспомогательных приборов, где протекает ОЖ. После определения крана следует надеть защитные перчатки и очки – формула находящаяся в радиаторе токсична и может вызвать сильное отравление при попадании в желудок или глаза. Далее потребуется открутить верхнюю крышку расширительного бачка для облегчения стекания жидкости. Следующим этапом нужно влезть под машину и с левой стороны радиатора найти вентиль слива и открыть его. Предварительно потребуется подставить канистру или емкость под отработанное средство (вместительность должна быть не менее 5 литров). После этого отработанный антифриз утилизируется соответствующим образом.
9. Дождаться полного стекания хладагента и закрутить вентиль до упора.
10. Затем для замены радиатора охлаждения Нива Шевроле, следует снова подняться над машиной и демонтировать коробку воздушного фильтра. Крепеж выполнен в виде 4 болтов с головками №10.
11. Далее открутить патрубки, входящий и выходящий из радиатора. Магистрали крепятся металлическими хомутами и ослабляются крестовой отверткой.
12. Следом снять верхнюю крышку расширительного бачка гидроусилителя руля.
13. Отсоединить патрубки, выходящие от ГУР к системе охлаждения, предварительно подставив под соединения, пустую тару для отработки.
14. Аналогичным образом отсоединить нижние шланги, используя одну последовательность действий.
15. Следующим этапом производится отсоединение непосредственно радиатора. Деталь закреплена на 5 болтиках, при этом один ввинчен через специальный кронштейн, его тоже можно разобрать.
16. Слить остатки антифриза с радиатора (будет около одного литра).
17. Далее необходимо разъединить контактные группы клаксона и радиаторных вентиляторов. Если этого не сделать – проводка будет мешать демонтажу.
18. Снять клаксон, используя отвертки и гаечные ключи.
19. После этого нужно разъединить магистраль на термостате, оставив последний на трубке вместе с двигателем.
20. Продолжается ремонт путем снятия уловителя мух и мелких камешков. Деталь ставится непосредственно перед радиатором и закрепляется на 4 болтиках с гайками.
21. Следом убрать держатели детали и подать верхнюю часть радиатора вперед по ходу движения автомобиля.
22. Далее открутить и стянуть шланги напорной магистрали, также делается аккуратно, внутри может быть остаток антифриза.

Замена радиатора Шевроле Нива без снятия бампера. Меняем радиатор на Ниве Шевроле с кондиционером без демонтажа приборной панели

Здравствуйте! Очень нужна пошаговая инструкция для снятия радиатора печки без снятия приборной панели . У меня Шевроле Нива (Бертоне Едишн) с кондиционером, покупал в 2010 году. Спасибо! (Юрий)

Здравствуйте, Юрий. С необходимостью замены радиатора сталкиваются многие нивоводы. О том, как заменить устройство без снятия приборной панели, мы расскажем далее.

Замена устройства

Для начала вам нужно отключить клемму аккумулятора.

1. Снимите боковую панель и вещевой ящик

2. Открутите салонный фильтр, извлеките жгут проводов

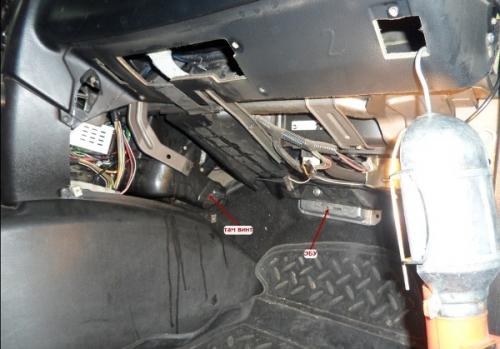

3. Открутите винт и демонтируйте систему управления двигателем

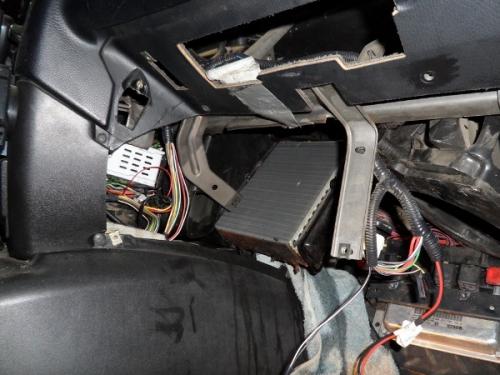

4. Используя отвертку, выкрутите винты испарителя

5. Снимите патрубки радиатора или обрежьте их

6. Демонтируйте устройство и поменяйте на новое

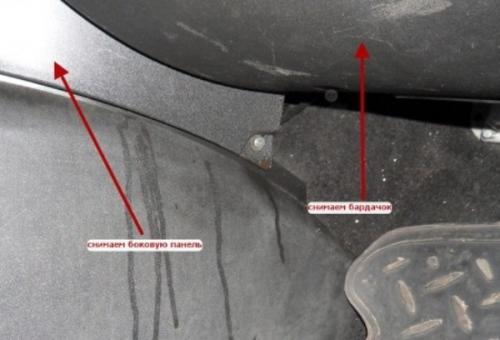

1. Произведите демонтаж боковой панели, а также вещевого ящика, открутив все необходимые саморезы.
2. Далее, открутите болт и демонтируйте воздуховод, расположенный в ногах пассажира. Открутите электронную систему управления двигателем, так будет проще.
3. Произведите демонтаж заглушки подушки безопасности, которая крепится на четырех болтиках с внутренней стороны. Далее, вырежьте пластик и извлеките воздуховод.

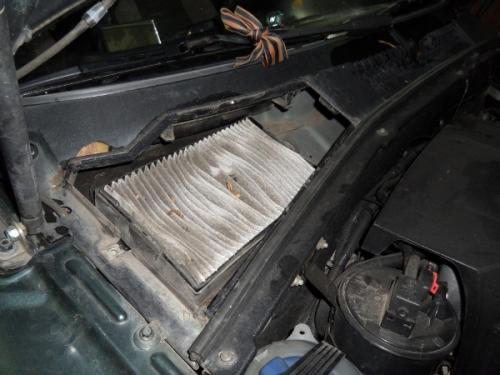

4. Теперь необходимо снять салонный фильтрующий элемент. Демонтируйте так называемую улитку вместе с корпусом заслонки, конструкцию следует сдвинуть в сторону. После этого отключите подводящие провода и демонтируйте электромотор вместе с улиткой.
5. Далее, вам потребуется выкрутить испаритель, крепящийся при помощи двух болтов на внутренней стороне. Помимо этого, отсоедините патрубки вместе с устройством их крепления.
6. Нижние пластинки следует отогнуть. Сам испаритель следует немного сдвинуть в сторону (вправо). Здесь будет максимально осторожны, много силы прикладывать ни в коем случае нельзя, чтобы не повредить элемент. Придавите испаритель к полу транспортного средства, после чего просто вытащите его.
7. Шланги радиатора следует извлечь. Если вы видите, что они в плачевном состоянии, то их сразу же желательно заменить, тогда патрубки можно обрезать. Кроме того, так будет значительно легче. Болты крепежа устройства также необходимо извлечь.
8. Затем вам остается только произвести демонтаж элемента и заменить его на новый. Вся дальнейшая сборка производится в обратном порядке. Нужно подождать какое-то время, пока просохнет шумка. Обратите внимание на состояние всех шлангов и патрубков, если вы заметили какие-либо недостатки, рекомендуем их сразу же поменять.
