- одностороннее;
- диагональное.

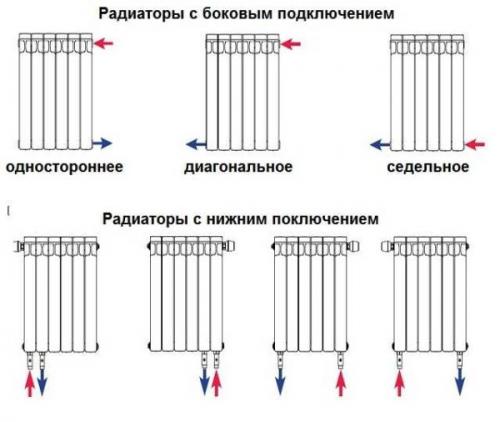

Варианты подключения
В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).
Обвязка при одностороннем подключении

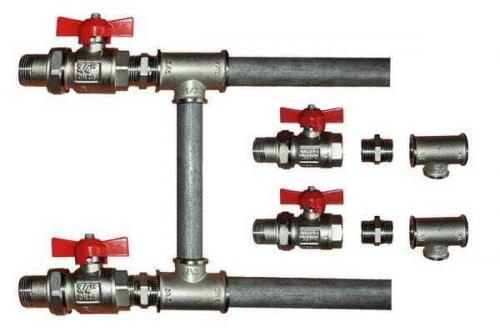

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.
Боковое подключение с байпасом (однотрубная система)
Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.
Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.
Вариант со сваркой

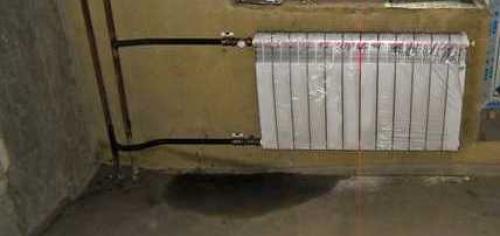

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

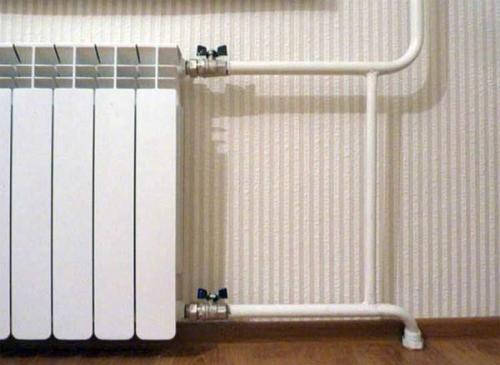

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
Односторонняя обвязка при двухтрубной системе
При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.
Обвязка при диагональном подключении

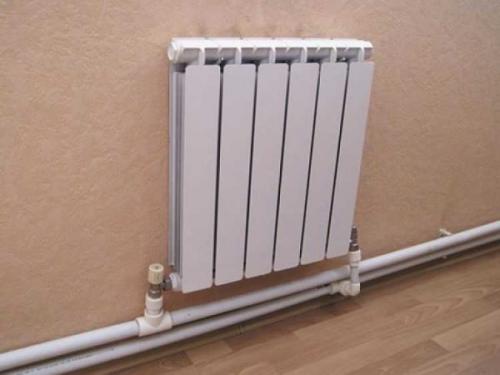

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.
При двухтрубной нижней разводке
При однотрубной системе с вертикальными стояками (в квартирах) все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.
Подача теплоносителя сверху
Обратите внимание, при однотрубной системе снова необходимо наличие байпаса. .
Подача теплоносителя снизу
Обвязка при седельном подключении
При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.
При двухтрубной системе
При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).
Седельное подключение при однотрубной системе
При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
Расстановка
Точное количество секций радиаторов определяется в ходе теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Основные данные для расчета – значение теплопотерь для каждого отдельного помещения и мощность теплоотдачи секции батареи.
Рассмотрим расчет секций на примере радиаторов кондор
Общая теплоотдача батарей должна компенсировать потери тепла. Также в ходе расчета определяется требуемое сечение труб для каждого участка системы. Существуют типовые варианты размещения отопительных приборов.
Диагональное подключение радиаторов отопления. Двухтрубная разводка: основные отличия
Двухтрубная разводка предполагает использование 2 трубопроводов: один для прохождения нагретого теплоносителя (подача), второй – для остывшего, направляющегося обратно в нагревательный бак (обратка). В результате каждая батарея принимает воду примерно одинаковой температуры, что позволяет равномерно прогревать все комнаты.
Использованиесчитается наиболее желательным. При таком присоединении отопительных приборов происходят наименьшие потери тепла. Циркуляция воды может быть попутной и тупиковой.
Эта система обслуживания радиаторов характеризуется удобной регулировкой их тепловой производительности.
Выбирая двухтрубную схему подключения батарей с принудительной циркуляцией, нужно обязательно установить клапан для выпуска воздуха
Многие мастера, самостоятельно монтирующие систему отопления своего дома, отзываются о двухтрубке неодобрительно. Основной аргумент – большой расход труб, что существенно удорожает проект.
При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.
Ведь для устройства последней нужен больший диаметр труб и большая площадь приборов. На окончательную цену повлияет стоимость труб меньшего диаметра, лучшая циркуляция теплоносителя и минимальные потери тепла.
Подсоединение приборов отопления в двухтрубной системе может осуществляться по диагонали, сбоку, снизу. Допустимо использование горизонтальных и вертикальных стояков. Самый эффективный вариант – диагональное подключение. Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам.
Боковое подключение радиатора из стены. Схемы и способы подключения радиаторов
Существует два типа подключения радиаторов: боковое и нижнее.
Стандартное исполнение большинства отопительных приборов – боковое подключение: справа и слева есть по два присоединительных отверстия. Два из них занимаются при подключении к трубопроводу, в один (вверху, напротив подающего трубопровода) вкручивается воздухоотводчик, а четвертый обычно остается свободным и его закрывают заглушкой.

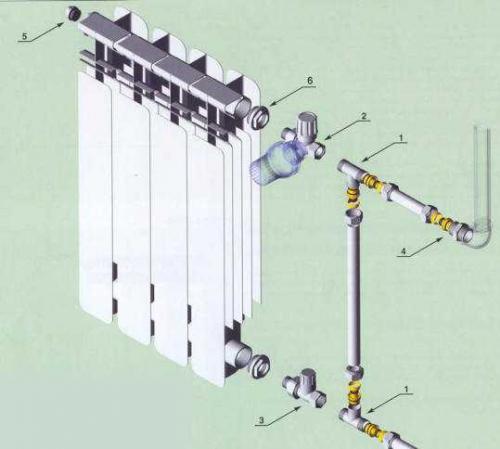

Схема сборки и подсоединения радиатора с боковым подключением (Тут использованы металлопластиковые трубы, но принцип и для других труб останется тот же, уйдут или изменятся только фитинги)
Радиаторы с нижним подключением, как правило, делают по заказу. При этом типе подключения два патрубка расположенных друг от друга на небольшом расстоянии (50-80 мм). Находятся они внизу. Есть три варианта размещения: справа, слева или по центру отопительного прибора. При заказе требуется уточнять, в каком месте должны они должны располагаться. Есть одна особенность таких моделей: они обязательно оснащены термостатом.
Нижнее подключение популярно при скрытой разводке отопления, когда трубы замурованы в стену или пол. При подсоединении к патрубкам подключается специальный узел, который называют еще «мультифоекс» (на фото он виден).

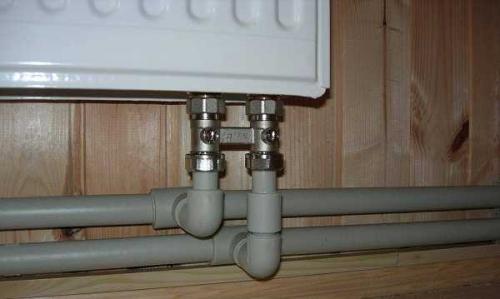

Нижнее подключение в двухтрубной системе
От входного патрубка подачи к терморегулятору идет внутри трубка. По ней теплоноситель поднимается вверх, заходит на термостат, а оттуда расходится по коллекторам отопительного прибора. Потому при подключении важно не перепутать вход подачи и обратного трубопровода: мало того, что работать так ничего не будет, можно еще и узел входа повредить. Куда нужно подключать подачу указано в паспорте, который должен быть в каждой упаковке (со штампом продающей организации для сохранения гарантий).
При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно. Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус.
Схемы бокового подключения радиаторов
Вообще схем шесть, но наиболее распространены три: они имеют более высокую эффективность. В многоэтажных домах с вертикальной схемой подачи теплоносителя почти всегда батареи подключены сбоку. Такой тип подсоединения называется «односторонне боковое подключение». Он эффективно работает с небольшими по размеру отопительными приборами: до 8-10 секций или 1,0-1,2 метра (для панельных радиаторов). При таком способе тепловая мощность будет близка к паспортной – потери могут составлять 5-7%.
При горизонтальной разводке более популярно нижнее седельное подключение: это когда трубопроводы подключаются в нижние коллекторы (присоединительные отверстия). Тут по эффективности картина практически такая-же: нормально прогреваются небольшие радиаторы, падение теплоотдачи на уровне 5-7%.
При больших размерах отопительных приборов рекомендовано диагональное подключение: подача сверху с одной стороны, обратка – снизу, с другого бока. Это самая эффективная схема, которую используют производители при тестировании оборудования на заводах. И в паспортах указана именно она.
