Стальные батареи панельного типа считаются новинкой в сфере отопительных бытовых приборов. Их особенностью являются более компактные габариты. Теплоотдача стальных радиаторов по сравнению с обычными секционными радиаторами батареями на порядок выше. В состав конструкции может входить несколько гофрированных металлических панелей(1,2 или 3 шт.). Под панелями понимаются пластины, сквозь которые теплоноситель поступает в систему. Перед тем, как рассчитать панельные радиаторы по мощности, нужно вооружиться информацией об основных разновидностях этих приборов.
Данные из таблицы мощности стальных радиаторов отопления:
- Трехпанельные. Массивность приборов объясняется наличием 3-х панелей, оснащенных оребрением. Маркируются 33.
- Двухпанельные. Число пластин сокращено до двух. Маркировка – 22.
- Двухпанельные плюс одна пластина (21).
- Однопанельные с одной пластиной. Отличаются небольшой мощностью, легким весом и компактными размерами (11).
- Только панель без оребрения (10).
Расчет мощности подобных приборов также проводится по площади, только отталкиваются не от квадратного метра, а от кубического.
Требования СНиП:
- В домах из кирпича на 1 м3требуется 34 Ватт.
- В панельных зданиях на 1 м3необходим 41 Ватт.
Держа во внимании эти нормы, можно произвести расчет любого помещения. Знание высоты потолков обязательно.
Пример расчета:
Панельное здание имеет габариты 3,2 на 3,5 метров, при высоте потолка 3 м. Для определения объема нужно перемножить 3,2, 3,5 и 3: в результате получается 33,6 м3. Эта цифра умножается на коэффициент для панельного дома (41).Итог – 1378 Вт. Чтобы получить максимально точное значение, применяют таблицу расчета стальных радиаторов отопления. В ней отображена информация по каждой климатической зоне и характеристикам объекта.
Таблица мощности стальных радиаторов керми. Правила подбора КЕРМИ.
Правила подбора стальных панельных радиаторов KERMI :
Правила эти несложные. При средней высоте потолков 2700-2800мм, подбирается радиатор с теплоотдачей не менее 100вт/кВ.м. Всё.
А далее, если потолок выше (допустим 3300мм), вычисляем теплоотдачу радиатора KERMI:
3300мм : 2700мм = 1,22 .
Это и есть коэффициент, на который надо увеличить удельную теплоотдачу на каждый квадратный метр,
Получаем 122вт/кВ.м. Тоже несложно.
Пример: в комнате 22 кв.м и в ней 2 окна , шириной 1200мм каждое, при стандартной высоте потолка 2700мм.
Понятно, что это должно быть 2200 ватт теплоотдачи, с двух радиаторов (1100вт каждый радиатор).
Это могут быть радиаторы (Ваш выбор!) нижней (FKV), или боковой подводки (FKO):
11 05 10, или 12 05 08, или 22 05 06, или 33 05 04.
Какой же радиатор КЕРМИ выбрать? Из приведенного списка – годится любой.
Вступают в силу соображения дизайна: ширина окна 1200мм. Радиатор КЕРМИ 33 05 04 (40см длиной) будет смотреться убого. Красивее будет, если длина радиатора соразмерна ширине окна. Так, мы выбрали КЕРМИ, ТИП 11 05 10 !!!
Это при стандартной высоте подоконников.
Выбор высоты радиатора зависит от высоты подоконника. По СНИПП, радиатор устанавливается на расстоянии не менее 100мм от пола и не менее 100мм от подоконника.
А если, в нашем случае, высота подоконников будет, скажем 500 мм от пола?
Значить высота радиатора КЕРМИ не может быть выше 300мм. На нашем сайте выбираем радиаторы,
Высотой 300мм, но с той же теплоотдачей = 1100вт :
Это 11 03 16, или 12 03 12, или 22 03 09, или 33 03 06. Нам уже понятно, что лучше смотреться будут КЕРМИ
12 03 12 (длина 1200мм), или 22 03 09 (длина 900мм).
Теперь, когда мы, уважаемый Застройщик, уже подобрали, таким образом, радиаторы КЕРМИ в каждую комнату, остановимся.
Итак, перед нами план комнат с правильно подобранными и прописанными радиаторами.
А в коридоре Вам некуда приткнуть радиатор… Это значит, что его теплоотдачу надо перераспределить на радиаторы, стоящие в примыкающих к коридору помещениях, соразмерно увеличив их мощность.
Увеличить мощности радиаторов можно везде: в Детской, в спальных комнатах, в комнатах, стены которой обдувают холодные ветры розы ветров, в прихожей и т.д. Делать это надо. И это правильно.
Всегда вызывает уважение стремление человека во всё вникнуть самому.
А когда нет времени? Или не хочется ошибиться? Тогда высылайте план дома. Мы Вам подберём.
Из присланного плана ясно и четко должны быть видны и понятны:
- Площадь каждого помещения.
- Ширина каждого окна и высота подоконника над ГОТОВЫМ полом.
- Высота потолков.
- И важны Ваши соображения по дизайну радиаторов КЕРМИ, а так же Ваше предпочтение типа подводки труб к радиаторам.
Тепла Вам в Вашем Доме!
Таблица мощности стальных радиаторов 21 тип. Определяем мощность
Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м3обогреваемой площади:
- Помещения в зданиях из кирпича требую 34Вт на 1м3.
- Для панельных домов на 1м3уходит 41Вт.
Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.
Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м3. Умножив на норму по СНиП для панельных домов получаем: 33,6*41=1377,6Вт.
Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:
- -10оС и выше — 0,7
- -15оС — 0,9
- -20оС — 1,1
- -25оС — 1,3
- -30оС — 1,5
Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.
Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения
Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25оС, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.
Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье « Как рассчитать количество секций радиаторов»
А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.
Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.
| Тип радиатора | Мощность, кВт |
|---|---|
| 1 | 4 |
| 2 | 6 |
| 3 | 8 |
| 4 | 10 |
| 5 | 12 |
| 6 | 14 |
| 7 | 16 |
| 8 | 18 |
| 9 | 20 |
| 10 | 22 |
| 11 | 24 |
| 12 | 26 |
| 13 | 28 |
| 14 | 30 |
| 15 | 32 |
| 16 | 34 |
| 17 | 36 |
| 18 | 38 |
| 19 | 40 |
| 20 | 42 |
| 21 | 44 |
Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:
- Для средней климатической зоны: 1
- Для климатической зоны с низкими температурами: 0,9
- Для климатической зоны с высокими температурами: 1,1
Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.
Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения
Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье «Как рассчитать количество секций радиаторов»
А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.
Таблица мощности алюминиевых радиаторов. Мощность секции

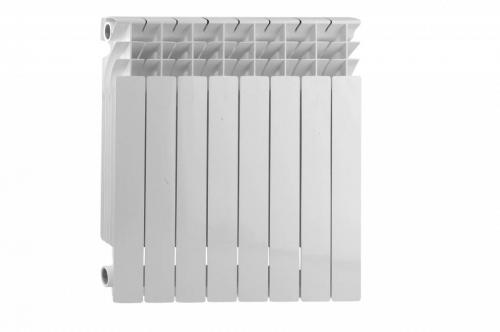

Если вам интересна мощность секции алюминиевого радиатора отопления, то следует ознакомиться с документами на прибор. Если объем составляет 0,5 л, то производители обычно заявляют этот параметр на уровне 180 Вт или меньше. Если температура воды теплоносителя будет варьироваться от 65 до 70˚С, то в реальности тепловая мощность одной секции алюминиевого радиатора будет меньше и составит примерно 140 Вт.
Знакомясь с характеристиками батареи, покупатели довольно часто обращают внимание на формулу перевода теплоотдачи: ∆t 70°C = 160/200 Вт. Разницу между средней температурой воздуха и усредненной температурой в отопительной системе обозначают ∆t. Это говорит о том, что для показателя ∆t в 70˚С температура воздуха в помещении может составить 20˚С, а средняя температура в системе отопления должна быть равна 100˚С, при этом отдача будет равна 80˚С в обратке.
Но таких цифр в реальности достичь довольно сложно. Поэтому, взяв мощность 1 секции алюминиевого радиатора, вы должны будете определить теплоотдачу, учитывая показатель ∆t, равный 50°C. В качестве примера можно рассмотреть среднюю секцию батареи со следующими размерами: 100 x 600 x 80 мм. Она способна обогреть примерно 1,5 м2площади, что соответствует теплоотдаче от 140 до 160 Вт. Когда подбирается нужное количество секций для комнаты, следует учитывать состояние и расположение стен. Если комната угловая, и одна из стен промерзает, этот факт следует учитывать.
