Замена секции алюминиевого радиатора. Как собрать алюминиевый радиатор

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель

Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином). Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов затягивая обе гайки.

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы). Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

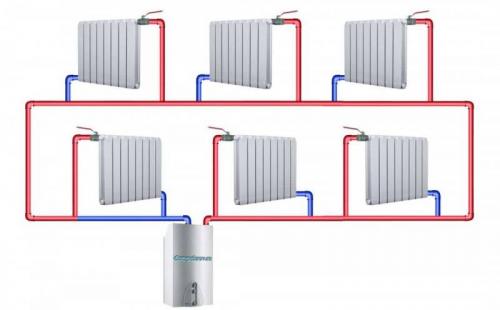

Как соединить радиатор отопления с трубой. Подключение радиаторов отопления: схемы обвязки, монтаж батарей, как правильно подключить, подводка двухтрубная, как подсоединить однотрубное отопление, какое лучше, нижнее или верхнее

Как правильно сделать подключение радиаторов отопления – виды и способы

Способы подключения радиатора отопления и труб

Существуют следующие способы подключения радиатора отопления:

боковой – данный вариант подсоединения батареи к отопительной системе на практике используется чаще всего. При таком типе подключения трубу, по которой подается горячий теплоноситель, поводят к верхнему патрубку, а трубу с остывшей водой — к нижнему. В результате обе трубы располагаются на одной стороне прибора. Этот способ соединения батарей в единую конструкцию считается самым производительным по теплоотдаче, причем с минимальными потерями тепла, но при условии, что количество секций не превысит 15 штук;

диагональный — его применяют для длинных радиаторов. В данном случае трубу с горячей водой подключают к верхнему патрубку с одной стороны, а обратку к нижнему патрубку с противоположной стороны. В результате теплоноситель равномерно распространяется по отопительному прибору. Если при диагональном подключении подавать горячую воду через нижний патрубок, а отводить ее через верхний, тогда теплоотдача системы уменьшится почти на 10 % (прочитайте: «Как правильно подключить радиатор отопления — выбираем схему подключения батарей»);

нижний вариант — применяется тогда, когда необходимо спрятать трубы в пол. В таком случае КПД радиатора снизится примерно на 15%.

Виды радиаторов для обвязки

Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:

материалу;

принципу, как подсоединить батарею отопления;

методу крепления к стене.

Сегодня наиболее распространенными являются следующие виды радиаторов:

стальные панельные батареи – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.

Стальные панельные батареи

секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.

Секционные алюминиевые радиаторы

О подключении биметалла в статье: Подключение биметаллических радиаторов отопления.

Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.

Главное – соблюдение всех правил при монтаже

Важно помнить – если у вас проложен медный трубопровод, то к нему можно подключать и стальные, и алюминиевые радиаторы. А в случае если трубопровод из обычных труб – разрешено устанавливать только алюминиевые батареи

Виды систем отопления

Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.

Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки

Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов

Однотрубная

Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.

Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.

Как выглядит однотрубная система отопления

Схематично однотрубная отопительная система делится на:

вертикальную – применяется в многоэтажных зданиях;

горизонтальную – рекомендуется для частных домов.

Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/pokazyvayu-kak-sobrat-alyuminievyy-radiator-dlya-kak-sobrat-alyuminievyy-radiator

Как снять секцию радиатора без ключа. Как снять секцию с радиатора

Секции любого вида наборных радиаторов соединены ниппельной гайкой. Ее нужно выкрутить, чтобы снять секцию с алюминиевого, биметаллического или чугунного радиатора. Для этого необходим ниппельный ключ соответствующего размера.

Стандартный диаметр гайки – 3/4 дюйма (но могут быть варианты). Снаружи на ней находится резьба, которая вкручена в отдельные секции радиатора. С внутренней – два небольших фиксатора, за которые нужно зацепиться ключом. Дальше четко следуйте технологии демонтажа секции радиатора:

Приложите ниппельный ключ сверху радиатора так, чтобы его головка была напротив места, которое нужно раскрутить;
Вставьте его в верхний канал секции на отмерянную глубину;
Проверните против часовой стрелки на два оборота;
Вставьте его в нижний канал на такое же расстояние и выверните гайку на два оборота;
Попеременно переходите с одной части радиатора на другую, пока не открутите гайки полностью.

Бывает, что ниппельная гайка не поддается (такое часто случается со старыми чугунными радиаторами). В таком случае протрите место соединения ацетоном, растворителем или «Уайт Спирит». Снимите остатки краски.

Обработайте стык преобразователем ржавчины WD-40 или аналогом. Легонько обстучите соединение молотком (помните, что чугун прочный, но хрупкий). Возможно, придется несколько раз обрабатывать стык и ждать час-полтора.

Если ниппельная гайка намертво прикипела – придется потрудиться. Подробный процесс отделения секций описан в статье « Как правильно разобрать радиатор отопления: алюминиевый, биметаллический, чугунный »

Важно!

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-razobrat-alyuminievyy-radiator-otopleniya-svoimi-rukami-sborka-batarey

Схема подключения алюминиевых радиаторов. Монтаж радиаторов из алюминия

Практика показывает, что использование радиатора отопления из алюминия – это надёжное и энергоэффективное решение для обогрева помещений. Но чтобы батареи должным образом справлялись со своей задачей, важно выполнить грамотный монтаж. Подключение радиаторов возможно по разным схемам. Кроме того, необходимо рассчитать оптимальное количество секций. Так как работы требуют знаний и навыков, доверять их лучше мастерам.

Расчёт секций

Перед покупкой радиаторов отопления нужно определить оптимальное количество секций. Есть простая формула для расчёта: количество секций = площадь комнаты х 100/мощность батареи отопления. Стандартная высота потолка приравнивается к 2 м 70 см. То есть для помещения 20 м2 и радиатора мощностью 184 Вт формула будет такая:

20 х 100/184 = 10,86

Округляем в большую сторону и получаем 11 секций.

Но обязательно помните, что правильный расчёт подразумевает учёт косвенных факторов:

средняя температура зимой на улице;
желаемая температура в помещениях;
ориентация окон по сторонам света;
этаж;
количество стен, которые выходят на улицу;
тип здания (монолитное, кирпичное и т. д.);
высота потолков и другое.

В связи с этим сделать точный расчёт самому очень сложно. Лучше заручиться помощью экспертов не только для монтажа батарей, но и определения количества секций.

Схемы подключения

При установке радиаторов используют такие способы:

боковой – однотрубная система подключения;
боковой – двухтрубная система подключения;
нижний – нижнее подключение чаще рекомендовано при принудительной циркуляции теплоносителя;
верхний – рекомендовано для достижения максимальной теплоотдачи.

При использовании первой схемы перед батареей требуется установить байпас.

Основные регламенты

Порядок установки радиаторов приведён в паспорте. Здесь также указаны рекомендации по установочным элементам, нужным для подключения: запорная арматура, шаровые краны, кран Маевского, кронштейны и т. д.

При проведении монтажных работ обязательно придерживаются конкретных параметров:

расстояние от стены до батарей составляет 3-5 см. Если алюминиевый радиатор будет впритык к стенке, на задней части прибора тепло будет распределяться нерационально;
от пола оставляйте около 10 см. Ниже ставить батарею не рекомендуется, так как ухудшается теплообмен. Если смонтировать радиатор слишком высоко, будет разниться температура вверху и внизу помещения;
расстояние от подоконника до алюминиевой батареи составляет 8-12 см. Не делайте зазор очень маленьким. Это ухудшает тепловой поток от прибора.

Монтаж радиаторов своими руками возможен. Но для большей надёжности лучше заказать такие услуги у мастеров.
