Как установить радиаторы отопления в квартире. 4 вида радиаторной арматуры

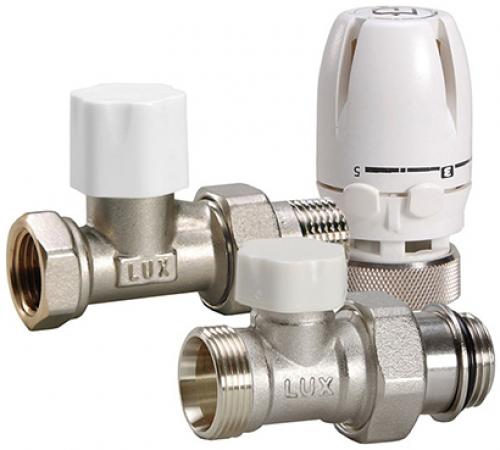

При запуске водяного отопления систему нужно балансировать, во время эксплуатации выполнять ремонт и промывку радиаторов. Для решения этих задач используется следующая запорно-регулирующая арматура:
- балансировочный вентиль;
- кран шаровой;
- клапан термостатический с термоголовкой;
- гарнитура для нижнего подведения труб.
Важный момент. При монтаже батарей отопления всегда используйте краны с американками – прямые и угловые. Соединение с накидной гайкой позволит в любой момент снять обогреватель без опорожнения трубопроводной сети.
Слева показана схема одностороннего подсоединения батареи с балансовым вентилем, справа – нижняя разносторонняя (используется при монтаже однотрубных горизонтальных разводок)
Как правильно устанавливать радиаторную арматуру:
- При соединении отопительного прибора с централизованным отоплением ставьте 2 шаровых крана, балансировочный вентиль не понадобится. Вариант второй: на подающей линии можно предусмотреть клапан с термоголовкой для автоматического регулирования температуры воздуха в комнате.
- Радиаторы в частном доме подключаются так: на входе шаровой кран, на выходе – балансировочный вентиль. Если хотите регулировать проток автоматически, вместо входного крана ставьте термоголовку.

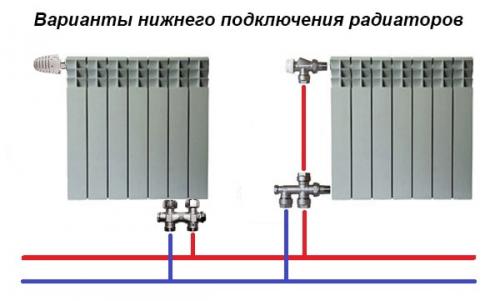

- Для нижнего присоединения используйте специальную гарнитуру со встроенным балансовым вентилем от фирм Danfoss, Herz Armaturen, Oventrop. Есть модели под установку терморегулятора.
При замене батареи в квартире не забудьте предусмотреть байпас для прямого протока воды по стояку. Последний радиатор индивидуальной отопительной сети загородного дома оснастите 2 отсекающими кранами, балансировать его не придется.
Установка радиаторов отопления под окном. Как правильно расположить батарею
В большинстве районов нашей страны батареи отопления нужно обязательно ставить по стандартной схеме под окном, при этом необходимо придерживаться определенных правил, чтобы получать максимальный эффект от расположения отопительного прибора.
Итак, как правильно повесить батарею отопления под окном? Существует несколько вариантов монтажа батарей с учетом особенностей планировки дома:

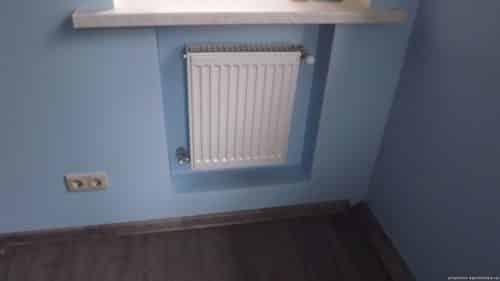

- Установка в нише. В домах, построенных по старым проектам середины 20 века, предусмотрены специальные ниши под окнами, в которые можно установить радиатор. Такой вариант использовался, чтобы вешать массивные чугунные изделия, и для современных обогревателей он не совсем подходит, но если других способов монтажа не существует, то используют готовую нишу. При этом нужно учесть следующие нормы: от боковых стенок и задней стенки ниши необходимо оставить зазор не менее 50 мм; зазор от пола до нижней части радиатора и от верхней части радиатора до подоконника должен составлять не менее 100 мм. Зашивку ниши лучше всего осуществлять панелью с диагональными планками.
- Стандартное размещение под окном. В современных домах ниши под батареи отопления уже не устраивают, поэтому установка производится на обычную стену под окном. В этом случае важно фиксировать радиатор точно по центру установленного окна – таким образом, теплый воздух будет эффективней отсекать холодные потоки, идущие от окна в зимний период. Минимальное расстояние установки отопительного прибора от пола – 50-100 мм. Если батарею поднять выше возникнут потери тепла, если опустить ниже будет затруднен процесс уборки квартиры. От основания необходимо отступать не менее 50 мм, чтобы радиатор выполнял свою функцию, а не прогревал только стену.
- Размещение батарей в доме с панорамными окнами. Окна, занимающие всю стену до пола, также необходимо отсекать тепловым экраном от остального помещения. В этом случае батареи устанавливают непосредственно перед окнами, при этом нужно рассчитывать потребность в количестве радиаторов исходя из нормы – 1 радиатор не 2 погонных метра остекления.
- Угловое размещение радиатора. В частных домах часто не достаточно установки отопления только под окнами. Особенно сильные теплопотери возникают в углах рубленых домов. Для устранения этой проблемы рекомендуется устанавливать небольшие радиаторы на 3-4 секции в месте схождения двух наружных стен.
Установка радиаторов отопления. Монтаж и подключение радиаторов отопления своими руками
Что необходимо для монтажа
Кран Маевского или автоматический воздухоотводчик
Заглушка
Запорная арматура
Где и как разместить
Крепление к стене
Крепление к полу
Как правильно установить
Варианты обвязки радиаторов отопления
Обвязка при диагональном подключении
Обвязка при одностороннем подключении
Обвязка при седельном подключении
Заключение
В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.
Здесь всего лишь малая часть того, что надо знать при монтаже системы.
что необходимо для монтажа
для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:- комплект установочный;
- комплект терморегулирующий;
- герметик-гель;
- дрель со сверлами по бетону;
- разводной или гаечные ключи с открытым зевом;
- ацетон для обезжиривания;
- строительный уровень;
- чистая ветошь;
- рулетка;
- карандаш или маркер.
Компания STOUT предлагаетдля подключения.
К обязательной арматуре, применяемой для монтажа радиаторов относятся:
- Устройство для выпуска воздуха – кран Маевского.
- Заглушка.
- Запорная арматура.
Рассмотрим более подробно важные составляющие элементов отопления.
Кран Маевского или автоматический воздухоотводчик
Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.
Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.
Рис. Автоматические воздухоотводчики (краны Маевского)Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.
заглушка
заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.запорная арматура
к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.где и как разместить

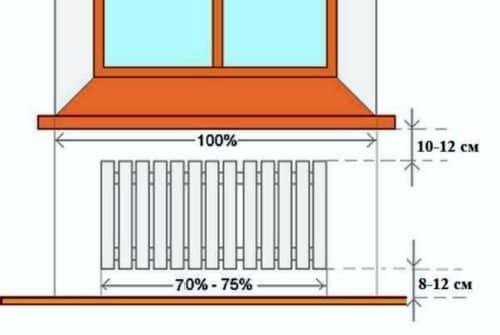

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.
Крепление к стене
Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.
Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.
Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.
Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.Монтаж радиаторов отопления с нижним подключением. Выбор места и способа установки радиатора

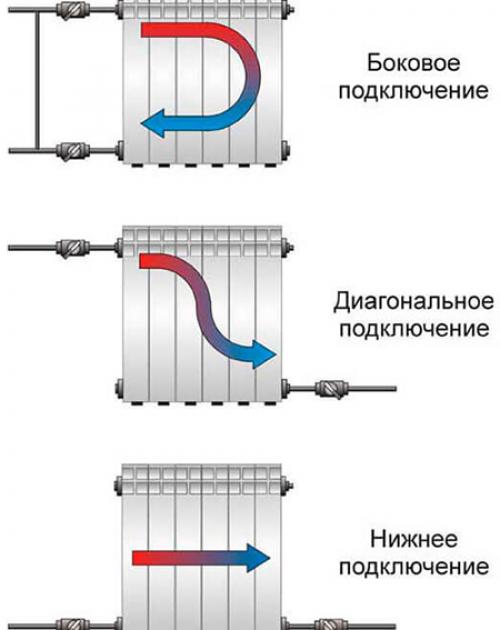

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:
- Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
- Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
- Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
- Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.
https://youtube.com/watch?v=olrD9qxCAhM
ПОСМОТРЕТЬ
При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.
Типичные ошибки при выборе места установки:
- Не учтено место для установки регулировочных кранов.
- Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
- Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
- Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.
Способы циркуляции теплоносителя
Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.
Схема циркуляции теплоносителя в системе с использованием насосного оборудования
Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:
- Допускается применение труб малого диаметра.
- Магистраль устанавливают в любом положении, вертикально или горизонтально.
- Требуется меньший объем теплоносителя.
Монтаж радиатора отопления инструкция. Схемы подключения радиаторов отопления
Существует несколько способов подключения отопительной системы к трубам дома. Выделяют три методики: седельное, одностороннее, диагональное. Если речь идет о монтаже радиаторов с низким подключением, особых проблем не возникает. Производитель самостоятельно определяет расположение подающей и обратной трубопроводной конструкции: нужно просто соблюдать инструкцию. Проанализируем способы бокового подключения батарей.
Одностороннее соединение
Подключение батарей односторонним методом возможно в случае с отопительными системами однотрубного и двухтрубного вида. В подавляющем большинстве жилых помещений отопительная система включает сделанные из металла трубы. Чтобы обеспечить фиксацию, понадобятся два шаровых крана, два тройника и два сгона, имеющих наружную резьбу с каждого из концов. Сочленение составляющих происходит в строгом соответствии со схемой. В случае системы с одной трубой потребуется установить перемычку, позволяющую перекрывать подачу теплоносителя в батарею в ситуации аварийного происшествия. Нельзя устанавливать кран на байпасе, поскольку циркуляция теплоносителя по стояку станет невозможной.
Зачастую монтаж приборов предполагает использование метода сварки: перемычку-байпас приваривают. В случае с двухтрубными системами обходятся без байпаса вовсе. Тогда труба для подачи теплоносителя будет подключена к верхнему коллектору, обратная — к нижнему выходу. Однако всегда потребуется установка кранов. Сделать сочленения герметичными можно за счёт льняной подмотки, которая покрывается специализированным веществом (пастой, используемой при монтаже сантехники). Нельзя ошибиться с количеством намотки, поскольку «перебор» может стать причиной появления небольших трещинок на корпусной части сочленяемых изделий; говорить о последствиях подобных деформация излишне. Также нужно предельно осторожно соединять элементы, поскольку грубое механическое воздействие подчас приводит к повреждениям.
Диагональное подключение
Если речь идет о диагональном подключении отопительного оборудования, при нижней разводке процедура будет сравнительно простой. Структура системы предполагает, что в верхний вход с одной стороны будет проходить циркулирующий по системе теплоноситель; выходить он будет с противоположной стороны снизу. Именно диагональное подключение позволяет получить наилучшие показатели теплоотдачи. Еще одно преимущество — внешний вид системы: она выглядит достаточно приятно, что отличает ее от однотрубного аналога с вертикальным стояком. Отметим, что подключение батареи к однотрубной системе предполагает монтаж байпаса.
Когда речь идет о монтаже радиаторов отопления, есть несколько способов подключения отопительной системы к трубам дома. В целом, выделяют три методики: седельное, одностороннее, диагональное.
Методы бокового подключения батарей
Монтаж приборов часто предполагает использование метода сварки: перемычку-байпас приваривают. В случае с двухтрубными системами обходятся без байпаса вовсе. Тогда труба для подачи теплоносителя будет подключена к верхнему коллектору, обратная - к нижнему выходу. Однако всегда потребуется установка кранов.
Установка кранов
Сделать сочленения герметичными можно за счет льняной подмотки, которая покрывается специализированным веществом (пастой, используемой при монтаже сантехники). Нельзя ошибиться с количеством намотки, поскольку "перебор" может стать причиной появления небольших трещинок на корпусной части сочленяемых изделий; говорить о последствиях подобных деформаций излишне. Также нужно предельно осторожно соединять элементы, поскольку грубое механическое воздействие подчас приводит к повреждениям.
Диагональное подключение отопительного оборудования
Если речь идет о диагональном подключении отопительного оборудования, при нижней разводке процедура будет сравнительно простой. Структура системы предполагает, что в верхний вход с одной стороны будет проходить циркулирующий по системе теплоноситель; выходить он будет с противоположной стороны снизу. Именно диагональное подключение позволяет получить наилучшие показатели теплоотдачи. Еще одно преимущество - внешний вид системы: она выглядит достаточно приятно, что отличает ее от однотрубного аналога с вертикальным стояком.
Пример схемы диагонального подключения
Отметим, что подключение батареи к однотрубной системе предполагает монтаж байпаса.
Выводы
Монтаж радиатора отопления - это сложный процесс, требующий аккуратности и профессионализма. Важно выбрать подходящий метод подключения, учитывая особенности конкретной системы. Диагональное подключение - это наиболее эффективный способ, но требует дополнительных усилий и ресурсов.
Седельное подключение
Наиболее редко применяемая методика подключения приборов — седельная. Такая схема ориентирована на системы с нижней разводной трубопроводных конструкций, а также используется при скрытой подводке. Монтаж на однотрубной системе может происходить как с использованием перемычки-байпаса, так и без. Однако в отсутствие перемычки потребуется установить краны, за счёт которых можно будет демонтировать оборудование при аварийной ситуации. Методика седельного подключения приборов при вертикальной разводке считается неэффективной: тепловые потери могут достигать пятнадцати процентов.
Установка радиаторов отопления размеры. Основная информация о панельных радиаторах
Важнейший параметр теплообменника – мощность нагрева, то, что характеризует его способность отводить тепло в помещение дома. Номинальная мощность обогрева, выраженная в ваттах, должна быть как минимум равна потребности в тепле конкретного помещения. Это зависит от температуры, протекающей через нагреватель воды и интенсивности потока (чем сильнее охлаждается вода, тем больше тепла остается в помещении).
В большинстве квартир и частных домах устанавливают панельные стальные теплообменники и алюминиевые радиаторы с секциями, обеспечивающие высокий уровень теплоотдачи. Оба типа устройств имеют свои преимущества и недостатки. Стальные эстетичны, хотя тяжелее, подвержены ржавчине. Хотя поверхность стальных батарей отопления покрывают порошковым лаком, лучше их не устанавливать во влажных помещениях дома, например, в ванной. В свою очередь, алюминиевые легкие, имеют низкую тепловую инерцию, менее подвержены коррозии. В любом случае, предполагается, что панельный – стальной, алюминиевый – с секциями. Цена алюминиевых радиаторов на порядок выше стальных.
Производители предлагают больший выбор: биметаллические радиаторы, чугунные батареи (на разное количество секций), канальные модели. Выбрать и купить их можно на сайтах производителей и посредников. Биметаллические нагреватели характеризуются литым алюминиевым корпусом и стальными трубами, выполняющими роль каналов, для циркуляции горячей воды. Поскольку они изготавливаются из двух материалов (металлических сплавов), отсюда и название (биметаллические). Они бывают разных видов, в зависимости от количества секций. Понятно, чем больше секций у биметаллического отопительного прибора, тем выше его эффективность и больше теплоотдача.

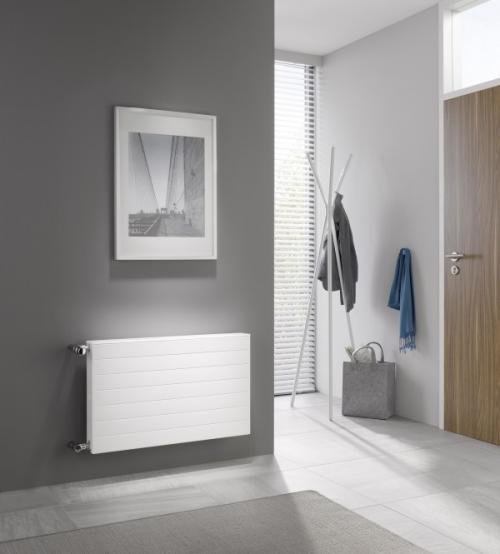

Характерная особенность панельных батарей отопления – конструкция. Они имеют одну, две или три нагревательные пластины, изготовленные из двух металлических листов, с водными каналами в виде спирали между ними. Радиаторы покрыты плоской или профилированной панелью, имитирующей оребрение, что увеличивает поверхность нагрева устройства, следовательно, его тепловую мощность. Минималистические в дизайнерском отношении они в то же время универсальны, хорошо смотрятся в любых интерьерных стилях.
Конвекционные элементы из листового металла могут нагреваться до пластин, увеличивая поверхность рассеивания тепла. В верхней части конструкция состоит из решетки, через которую выходит горячий воздух.
Ещё одной особенностью, отличающей панельные приборы, является экономичность – они очень быстро нагреваются и эффективно отдают тепло. Это связано как с конструкцией, так и с небольшой пропускной способностью, что заставляет теплообменник быстро реагировать на изменения потребности в тепле в помещении дома.
