Обвязка радиатора отопления нормы и требования. Подключение радиаторов отопления схемы обвязки монтаж батарей

25.12.2021 в 00:41
Содержание
  1. Обвязка радиатора отопления нормы и требования. Подключение радиаторов отопления схемы обвязки монтаж батарей
  2. Высота установки вертикального радиатора. Нормативы
  3. Установка радиаторов отопления на пол. Что необходимо для монтажа
  4. Минимальное расстояние от радиатора до подоконника. Установка подоконника в квартире: алгоритм, правила, нюансы
  5. Расстояние от радиатора до стены снип. Почему важно соблюдать размеры зазора между радиатором и стеной
  6. Как установить радиатор отопления. Устройство радиатора отопления
  7. Высота установки радиатора на лестничной клетке. Отопительные приборы и арматура

Обвязка радиатора отопления нормы и требования. Подключение радиаторов отопления схемы обвязки монтаж батарей

Ранее мы уже рассматривали вопрос монтажа системы отопления в квартире в одной из предыдущих наших статей, кто еще не читал ее — советуем прочитать, перейдя по прямой ссылке кликнув на ее название «Как сделать отопление в квартире своими руками». В этой статье мы упоминали о монтаже радиаторов отопления в квартире. Сегодня же мы рассмотрим подробнее схемы подключения отопительных батарей, а также их преимущества и недостатки.

На сегодняшний день существует только две основные схемы систем отопления:

Однотрубная система отопления

Принцип действия данной системы ясен уже с названия. Горячая вода от котла отопления подается в здание, по верхнему уровню стекая вниз по отопительным приборам, которые установлены в квартирах многоэтажного дома или помещениях частного дома. Эта система очень сильно распространена во всех типичных квартирах. Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов (батарей и радиаторов) без установки дополнительных конструктивных элементов. Помимо этого, так как теплая вода проходит существенное расстояние то, доходя до нижнего этажа или крайнего помещения, она заметно теряет температуру, из-за чего в следующих помещениях всегда будет холодней предыдущих.

Двухтрубная систем отопления

В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая – по другой возвращается на подогрев. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Даная система отопления, как правило, применяется в частных домах или коттеджах. Преимуществом такой системы является то, что температура отопительных приборов во всех помещениях одинакова и для регулировки температуры в помещении достаточно лишь установить у подающую трубу терморегулятор.

Прежде чем приступить к схеме подключения батарей, давайте подробнее рассмотрим их конструкцию принцип работы и дополнительные устройства.

Ну, вроде все и так понятно кроме «байпаса». «Байпас» — это всего лишь небольшой отрезок трубы, который размещается между подводящей трубой и отводящей или как ее называют «обраткой». Диаметр трубы «байпаса» должен быть немного меньшим от диаметра основных труб (подводящей и обратки). В установке данного устройства есть необходимость лишь тогда когда необходимо установить терморегулятор на радиатор при однотрубной системе отопления.

Высота установки вертикального радиатора. Нормативы

Нормативы СНиП носят рекомендательный характер, но при замене батарей в квартире многоквартирного дома с центральной системой отопления их выполнение обязательно. Это связано с тем, что при проектировании дома учитывались все условия его дальнейшего содержания и среди прочего – экономное тепловое обеспечение.

По установленным стандартам в кирпичном или панельном доме предусматривается следующее:

  1. Расстояние от пола до батареи или радиатора должно быть в пределах 80–140 мм. Меньшая высота установки сделает невозможным проведение влажной уборки под устройством, спровоцирует накопление нежелательной для здоровья людей пыли, большая – сократит полезную зону обогрева.
  2. Расстояние между батареей и подоконниками должно быть 100–120 мм. Если дистанция от радиатора до подоконника будет сокращена, то уменьшится конверсия воздушных масс и эффективность батареи отопления снизится.
  3. Установка радиаторов отопления от стены более чем на 30–50 мм не рекомендована в связи с тем, что, как и в предыдущем случае, снижается конверсия, а также провоцируется скопление грязи с минимальными возможностями ее устранения.

Высота установки вертикального радиатора. Нормативы

На кухне

Вешать радиатор над полом необходимо точно по центру проема окна. Так будет обеспечено создание теплового экрана в районе стеклянного наполнения окна, и при этом сохранится эстетичный вид комнаты.

Установка радиаторов отопления на пол. Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Установка радиаторов отопления на пол. Что необходимо для монтажа

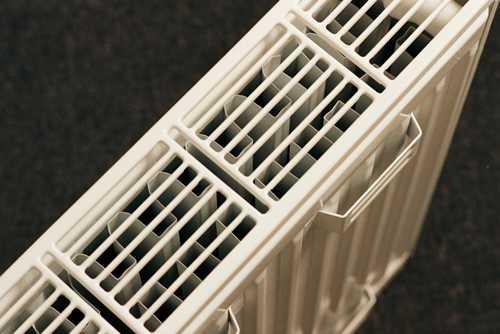

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Установка радиаторов отопления на пол. Что необходимо для монтажа

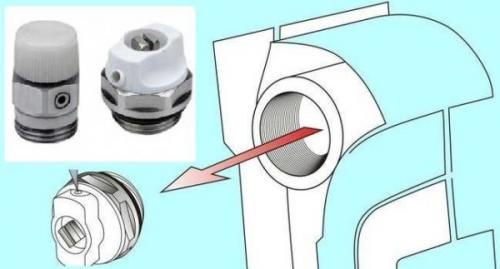

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Установка радиаторов отопления на пол. Что необходимо для монтажа

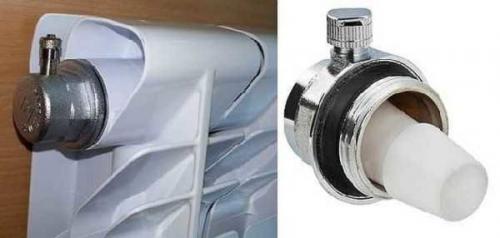

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Установка радиаторов отопления на пол. Что необходимо для монтажа

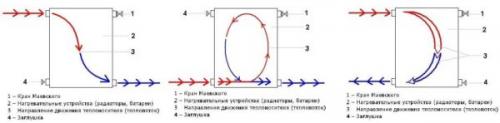

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Установка радиаторов отопления на пол. Что необходимо для монтажа

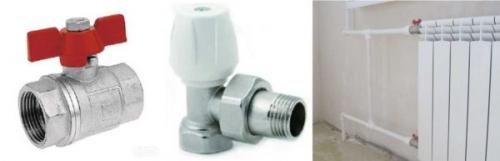

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

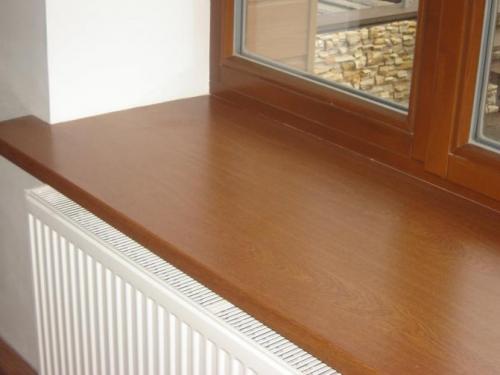

Минимальное расстояние от радиатора до подоконника. Установка подоконника в квартире: алгоритм, правила, нюансы

Замена подоконника или установка нового своими руками является важнейшим моментом в установке любого типа окна. Дело в том, что он призван играть не только эстетическую роль в интерьере, но так же и защитную. Именно на него постоянно воздействуют всевозможные температурные перепады и механические нагрузки. Именно он страдает от постоянного попадания на него влаги и лучей солнца. И именно все эти моменты во многом предопределяют особенности его установки.

Материалы, идущие на изготовление подоконников, могут быть самыми разнообразными – дерево, ПВХ, мрамор и пр. И, конечно, от них в какой-то мере будут зависеть все нюансы установки. Однако для данного действия всё же существует общий список рекомендаций, позволяющих ориентироваться в самом алгоритме работ.

Общий список рекомендаций по монтажу подоконника

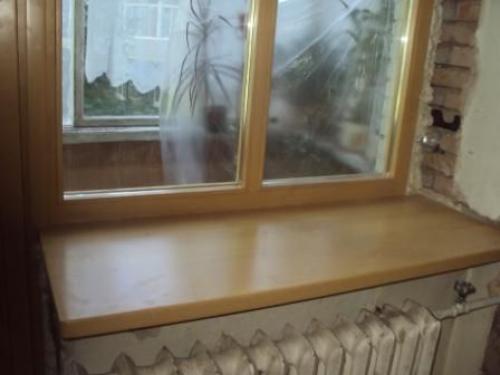

Минимальное расстояние от радиатора до подоконника. Установка подоконника в квартире: алгоритм, правила, нюансы

Какие бывают подоконники на пластиковые окна

Еще до установки нужно знать, что даже пластиковые подоконники один другому рознь. Если требуется твердое покрытие, не боящееся огня и царапин, то выбирать нужно именно акриловые. По цене этой выйдет значительно дороже, зато и прочность будет на высоте. Необходимо здесь отметить, что большинство подоконников продается в таком виде, что их с запасом хватает для монтажа. А все лишнее принято обрезать.

С пластиком поможет электрлобзик, но бывают еще и подоконники из натурального или (гораздо чаще) искусственного камня. Такие возьмет далеко не каждая болгарка.

Минимальное расстояние от радиатора до подоконника. Установка подоконника в квартире: алгоритм, правила, нюансы

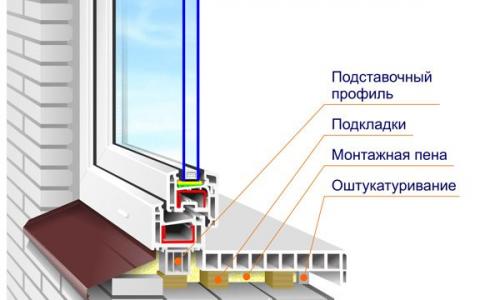

Основные виды и характеристики подоконников

Техническое назначение подоконника – это уплотнение нижней части окна, где находится стык рамы и стены, чтобы предотвращать попадание холодного воздуха в квартиру и придать эстетичный вид окну. Поэтому хороший подоконник должен быть утепленным, герметичным, а также вписываться в интерьер квартиры и самого окна.

Расположение радиаторов отопления

Радиатор нужно установить так, чтобы он работал со 100% отдачей. Оптимальный вариант установки – под окном. Наибольшие теплопотери в доме происходят через окна. Расположение отопительных батарей под окном предотвращает потери тепла и появление конденсата на стеклах.

При больших окнах используют радиаторы высотою 30 см, или размещают их непосредственно возле окна.

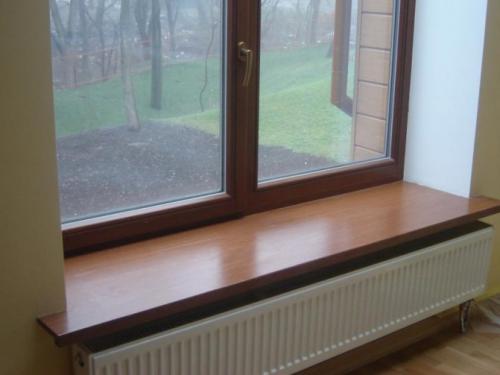

Минимальное расстояние от радиатора до подоконника. Установка подоконника в квартире: алгоритм, правила, нюансы

Общий список рекомендаций по монтажу подоконника

Подоконник крепят внутрь помещения и снизу оконного проёма; Снизу на подоконнике максимум в 60 мм от его края располагается жёлоб – слезник глубиной до 20 мм, нужный для отведения воды; Финальный этап установки наступает лишь после подготовки нижних заглушин; Нижняя часть раствора боковых откосов вырубается до стены. Затем стену очищают от мусора, пыли, грязи и пр.: Подоконник кладётся так:

Минимальное расстояние от радиатора до подоконника. Установка подоконника в квартире: алгоритм, правила, нюансы

Как поставить подоконник к пластиковому окну?

Замена подоконника или установка нового своими руками является важнейшим моментом в установке любого типа окна. Дело в том, что он призван играть не только эстетическую роль в интерьере, но так же и защитную.

Минимальное расстояние от радиатора до подоконника. Установка подоконника в квартире: алгоритм, правила, нюансы

Подготовка поверхности

Сегодня установить подоконник своими руками может каждый, кто этого пожелает. Для начала вам нужно купить все необходимые инструменты и материалы, которые понадобятся вам для работы. Часто специалисты говорят, что от качества инструментов, которыми вы пользуетесь для установки подоконника, напрямую зависит качество вашей работы. Поэтому не экономьте на них.

Во-первых, если вы будете использовать качественные инструменты, вам будет удобнее работать, а во-вторых, вы точно будете пользоваться ими в будущем, поскольку подоконники вам нужно будет смонтировать возле каждого окна в помещении.

Расстояние от радиатора до стены снип. Почему важно соблюдать размеры зазора между радиатором и стеной

При монтаже отопительной системы нужно придерживаться такой схемы: чем мощнее радиатор по своим тепловым характеристикам, тем шире будет зазор до стены. Как правило, его величина составляет от 2,5 см до 6 см.

Конкретные размеры складываются из двух параметров:

  • реальной возможности монтажа (ширина подоконника, размеры ниши);
  • мощностью отопительного прибора.

Если к стене приклеивают фольгированный теплоотражающий материал, расстояние может быть минимальным (2,5 см — 3 см.).

Обвязка радиатора отопления нормы и требования. Подключение радиаторов отопления схемы обвязки монтаж батарей 11

Вплотную к стене отопительный прибор ставить не рекомендуется по многим причинам:

  • для обеспечения свободной теплоотдачи от всей поверхности радиатора должны быть созданы условия для свободной циркуляции воздуха вокруг прибора, если поставить радиатор вплотную к стене, этот процесс нарушится, тепло частично будет потеряно;
  • когда радиатор «прижат» к стене, на его задней поверхности будет постоянно держаться высокий уровень температуры, в итоге прибор быстрее выйдет из строя из-за перегрева;
  • в узкой щели между радиатором и стеной будет скапливаться мусор и пыль, которые так же будут затруднять теплообмен;
  • если не приклеена теплоотражающая пластина, радиатор «впустую» будет греть наружные стены, а они в многоквартирных домах обычно бетонные и имеют низкие теплоизоляционные свойства.

Важно. Из-за не правильно выставленного расстояния до стены перегреваться будет как водяной радиатор, так и электрический. Причём у электрического возникает риск замыкания, а водяные будут подвержены коррозии. Естественно, что размеры радиаторов отопления по высоте и длине необходимо учитывать заранее, на стадии проектирования.

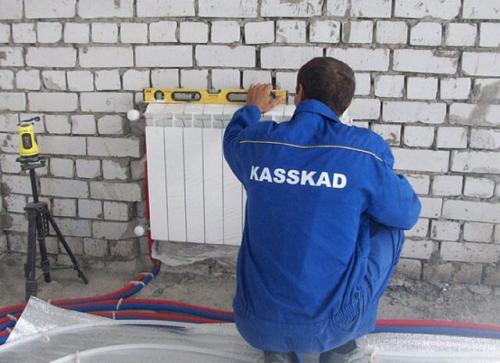

Обвязка радиатора отопления нормы и требования. Подключение радиаторов отопления схемы обвязки монтаж батарей 12

Расстояние от пола до радиатора отопления так же выдерживают оптимальное для каждого отопительного прибора. Таким образом, правильная установка радиатора важна для эффективного обогрева помещения.

Как установить радиатор отопления. Устройство радиатора отопления

состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Схема радиатора отопления Источник mr-build.ru

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Схема однотрубного отопления двухэтажного коттеджа Источник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Схема двухтрубного отопления коттеджа Источник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Лучевая (коллекторная) схема отопления Источник firmacz.ru


Терморегулятор для радиатора отопления: конструкция и установка

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.

Источник: https://aystroika.info/stati/kak-pomenyat-radiator-otopleniya-v-kvartire-na-bimetallicheskie-samomu-instrukciya-po-zamene

Высота установки радиатора на лестничной клетке. Отопительные приборы и арматура

6.5.1. В помещениях с выделением пыли горючих материалов (далее — горючая пыль) категорий Б, В1 В3 отопительные приборы систем водяного и парового отопления следует предусматривать с гладкой поверхностью, допускающей легкую очистку:

а) радиаторы секционные или панельные одинарные;

б) отопительные приборы из гладких стальных труб.

6.5.2. Отопительные приборы в помещениях категорий А, Б, В1, В2 не следует размещать на расстоянии (в свету) менее 100 мм от поверхности стен. Не допускается размещать отопительные приборы в нишах.

6.5.3. В помещениях для наполнения и хранения баллонов со сжатым или сжиженным газом, а также в помещениях складов категорий А, Б, В1, В2, В3 и кладовых горючих материалов или в местах, отведенных в цехах для складирования горючих материалов, отопительные приборы следует ограждать экранами из негорючих материалов на расстоянии не менее 100 мм (в свету) от приборов отопления, предусматривая доступ к ним для очистки.

6.5.4. Размещение приборов лучистого отопления с температурой поверхности выше 150 °С следует предусматривать в верхней зоне помещения.

6.5.5. Отопительные приборы следует размещать, как правило, под световыми проемами в местах, доступных для осмотра, ремонта и очистки.

Длину отопительного прибора следует определять расчетом и принимать, как правило, не менее 75% длины светового проема (окна) в больницах, детских дошкольных учреждениях, школах, домах для престарелых и инвалидов, и 50% — в жилых и общественных зданиях.

Отопительные приборы в производственных помещениях с постоянными рабочими местами, расположенными на расстоянии 2 м или менее от окон, в районах с расчетной температурой наружного воздуха в холодный период года минус 15 °С и ниже (параметры Б) следует размещать под окнами.

6.5.6. Отопительные приборы на лестничных клетках следует, как правило, размещать на первом этаже, а на лестничных клетках, разделенных на отсеки, — в нижней части каждого из отсеков. Отопительные приборы не следует размещать в отсеках тамбуров, имеющих наружные двери.

В лестничных клетках, в том числе незадымляемых, не допускается установка отопительных приборов, выступающих от плоскости стен на высоте менее 2,2 м от поверхности проступей и площадок лестницы.

6.5.7. При применении декоративных экранов (решеток) у отопительных приборов следует обеспечивать доступ к отопительным приборам для их очистки.

6.5.8. Встроенные нагревательные элементы не допускается размещать в однослойных наружных или внутренних стенах и перегородках.

Внутренние нагревательные элементы водяного или электрического отопления допускается предусматривать в наружных многослойных стенах, а также в перекрытиях и полах.

6.5.9. Газовые излучатели допускается применять при условии удаления продуктов сгорания, обеспечивая ПДК вредных веществ в воздухе рабочей или обслуживаемой зоны ниже допустимых величин.

6.5.10. Температуру поверхности низкотемпературных панелей радиационного обогрева рабочих мест не следует принимать выше 60 °С, а панелей радиационного охлаждения — ниже 2 °С.

6.5.11. В электрических системах отопления допускается применять электрические радиаторы, имеющие уровень защиты от поражения током класса 0 и температуру теплоотдающей поверхности ниже максимально допустимой по Приложению Б, с автоматическим регулированием температуры теплоотдающей поверхности нагревательного элемента в зависимости от температуры воздуха в помещении.

6.5.12. Среднюю температуру, °С, поверхности строительных конструкций со встроенными нагревательными элементами следует принимать не выше:

  • 70 — для наружных стен;
  • 26 — для полов помещений с постоянным пребыванием людей;
  • 31 — для полов помещений с временным пребыванием людей, а также для обходных дорожек, скамей крытых плавательных бассейнов;
  • по расчету для потолков — согласно 5.7.

Температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35 °С.

Ограничения температуры поверхности пола не распространяются на встроенные в перекрытие или пол одиночные трубы систем отопления.

6.5.13. У отопительных приборов следует устанавливать регулирующую арматуру, за исключением приборов в помещениях, где имеется опасность замерзания теплоносителя (на лестничных клетках, в вестибюлях и т.п.).

В жилых и общественных зданиях у отопительных приборов следует устанавливать, как правило, автоматические терморегуляторы.

6.5.14. В системах отопления следует предусматривать устройства для их опорожнения. На каждом стояке следует предусматривать запорную арматуру со штуцерами для присоединения шлангов. В горизонтальных системах отопления следует предусматривать устройства для их опорожнения на каждом этаже независимо от этажности здания.
