Радиатор охлаждения двигателя на ВАЗ 2109-2108 приходится менять не так часто, и в основном это происходит из-за его протечки. Есть конечно любители ремонтировать их, то есть прибегать к пайке, но все же более надежный вариант — это полная замена.

Для выполнения снятия радиатора с автомобиля нам понадобится следующий инструмент:

• головка на 8 и 10
• трещоточная рукоятка
• отвертка плоская и крестовая

Инструкция по снятию и установки радиатора на ВАЗ 2109-2108

Прежде чем приступать к демонтажу, сначала необходимо снять вентилятор вместе с корпусом . Затем обязательно слить охлаждающую жидкость из системы . После того, как это сделано, на самом деле остается лишь снять патрубки системы охлаждения. Итак, два патрубка находятся вверху, и они наглядно показаны на фото ниже. Сначала откручиваем болты хомутов:

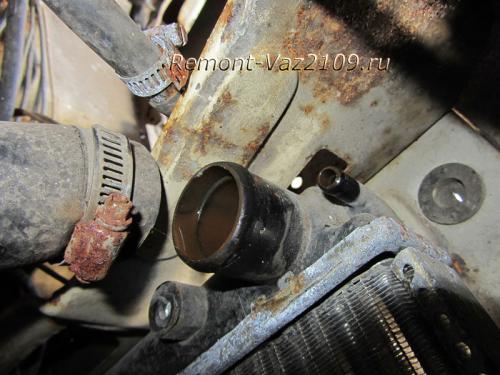

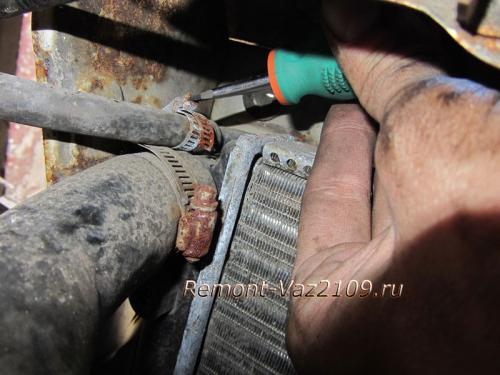

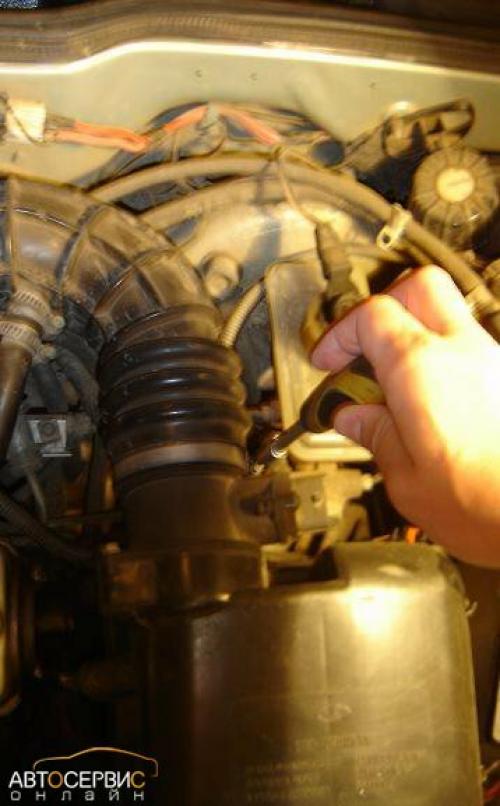

После чего снимаем патрубок и шланг, результат чего показан на приведенной ниже картинке:

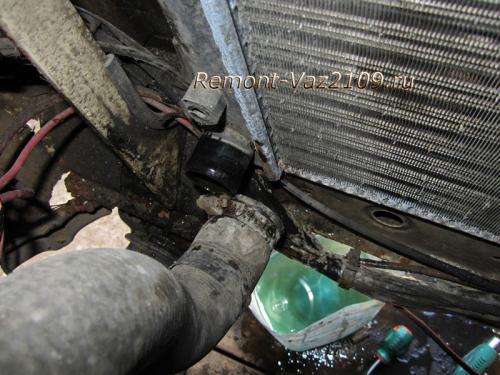

Затем приступаем к нижнему патрубку, также открутив предварительно болтик крепления хомута, снимаем его:

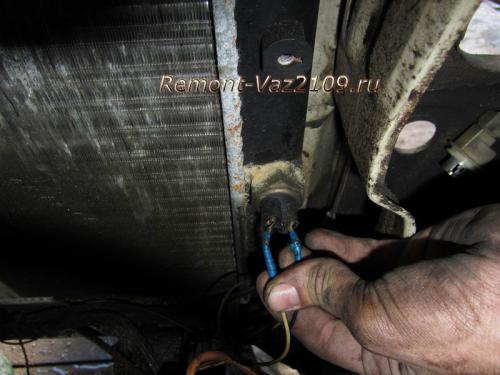

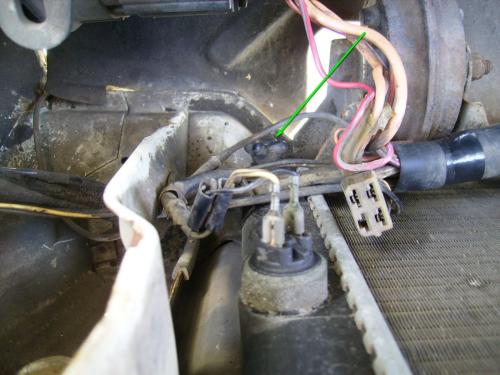

И остается отсоединить два проводка от датчика температуры, который находится с правой стороны радиатора. Ниже это показано более наглядно:

После этого можно приступать к снятию. Аккуратно отводим радиатор немного вперед к двигателю:

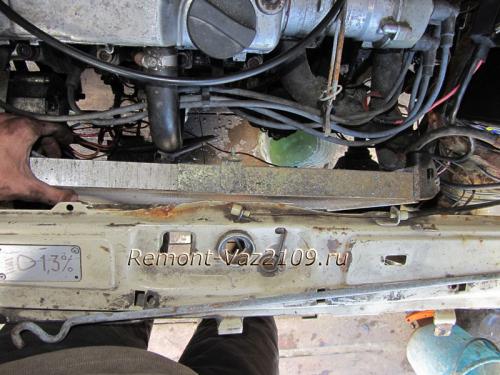

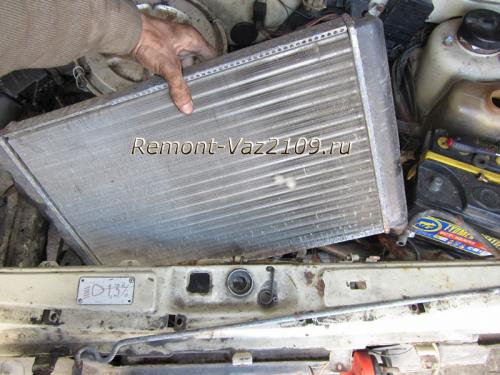

И также не менее осторожно вынимаем его вверх, следя за тем, чтобы он нигде не цеплялся при демонтаже, чтобы не повредить его:

При необходимости в замене, необходимо купить новый и произвести установку в обратной последовательности. Цена нового радиатора на ВАЗ 2109-2108 составляет около 1100-1500 рублей и отличается в зависимости от фирмы производителя и материала изготовления.

Замена радиатора печки ваз 2109. Замена радиатора отопителя (печки) Ваз 2109

Если при плановом осмотре бачка с охлаждающей жидкостью Вы заметили, что её стало меньше, долили до нормального уровня, а через несколько дней уровень снова упал. То значит в системе охлаждения  где-то есть течь. Ищется она при помощи визуального осмотра: проверяются места крепления шлангов, хомуты, отсутствие трещин в шлангах. А если при осмотре вы выяснили,что охлаждающая жидкость течет в салон, то это указывает на подтекание радиатора отопителя на автомобиле. При данной неисправности тосол как правило начинает капать на педаль газа, а вместе с ней и на обувь водителя. Данная жидкость – едкая, поэтому можно при этом испортить хорошую обувь.  Поэтому, как только появилась течь из системы охлаждения, необходимо находить эту утечку и устранять.
Итак, Вам предстоит замена радиатора отопителя (печки) на девятке. Но к нему не так то просто подобраться. Все руководства по эксплуатации автомобиля  говорят, что необходимо разбирать всю переднюю панель. Конечно, без неё Вам будет гораздо удобней поменять радиатор, однако, на это у Вас уйдет порядка 3 часов времени, не говоря об обратной сборке. Поэтому ниже будет приведен способ замены радиатора отопителя без снятия передней панели.
Но сначала Вам необходимо слить жидкость из системы охлаждения двигателя.  Всего в системе охлаждения данного автомобиля ее циркулирует порядка 8  литров, поэтому заранее подготовьте емкости куда будете его сливать. Оденьте резиновые перчатки, так как голыми руками тосол лучше не трогать. Также не лишним будет иметь в запасе пару литров , так как наверняка немного, но прольется.
Открываем пробку бачка с ОЖ (охлаждающей жидкостью), находим пробку внизу радиатора охлаждения.

Сливная пробка радиатора системы охлаждения

Подготовьте заранее шланг длиной около метра и диаметром около сантиметра. Один конец опустите в емкость для слива тосола. Выкрутите пробку радиатора охлаждения и прижмите второй конец шланга к сливному отверстию радиатора. В радиаторе как правило находится около двух литров жидкости. Когда перестанет течь, закручиваем пробку назад. Теперь необходимо слить жидкость из малого круга охлаждения. В двигателе есть специальная пробка для слива – она же самая низкая точка системы охлаждения автомобиля.

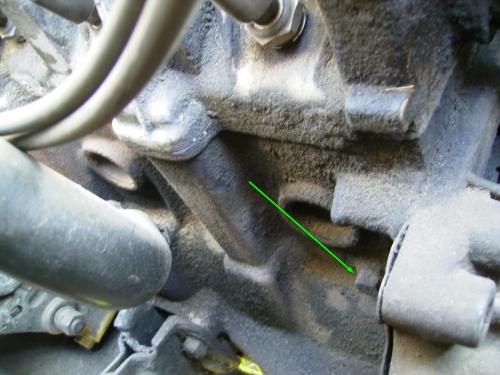

Сливная пробка системы охлаждения

Подготовьте несколько пластиковых бутылок (желательно по пять литров), отрежьте им горлышки, чтобы легче было слить тосол. Откройте краник отопителя в салоне (на картинке закрыт), чтобы из радиатора вытекла вся жидкость.

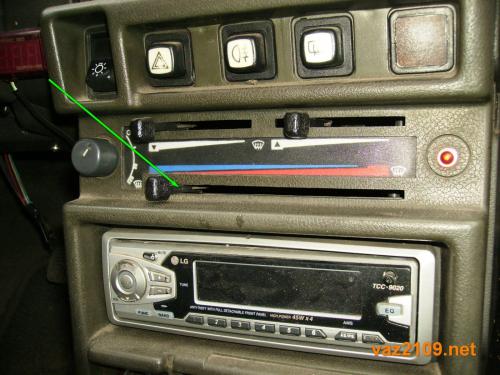

Откройте краник радиатора отопителя

Выкручиваем пробку ключом на 17 и опять прижимаем шланг к сливному отверстию в двигателе. Ждем пока все не сольется с малого круга охлаждения. Затем ставим пробку на место.

Теперь необходимо снять ослабить хомуты на радиаторе отопителя. Если Вы человек не очень худой, можно снять пассажирское кресло. Будет больше места для маневров. Не хотите снимать – отодвиньте его как можно дальше назад. Подлазим к месту крепления радиатора отопителя к шлангам системы отопления.

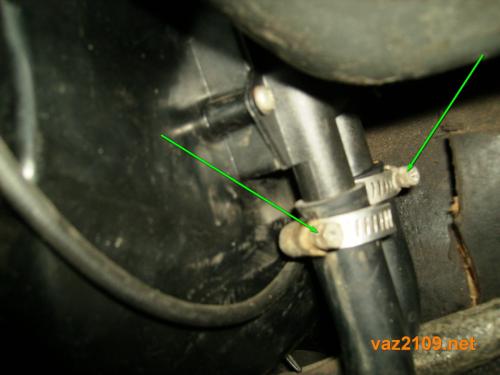

Хомуты радиатора отопителя девятки

Ослабляем хомуты и снимаем шланги с радиатора. Будьте готовы к тому,что может вылиться еще немного, поэтому имейте под рукой емкость.

Теперь переходим непосредственно к замене печки Ваз 2108 2109 21099. Выкручиваем шурупы крепления передней панели.

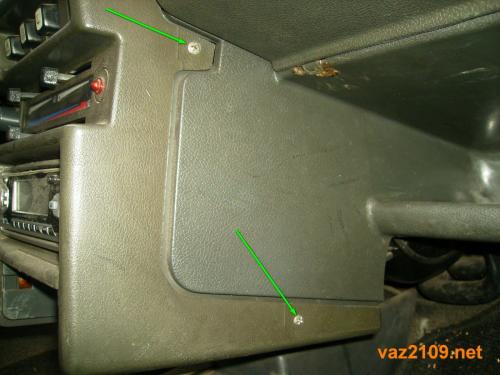

Ослабьте шурпы крепления панели приборов

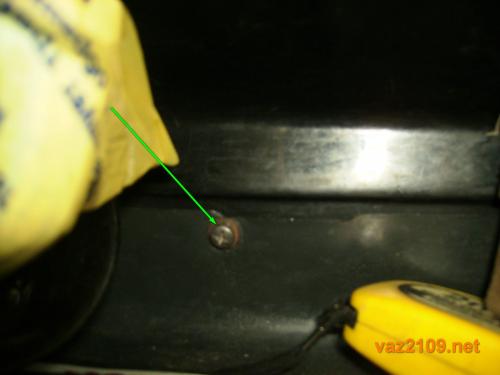

Открываем бардачок, достаем из него все, и откручиваем шуруп на задней стенке.

Откручиваем шуруп в бардачке

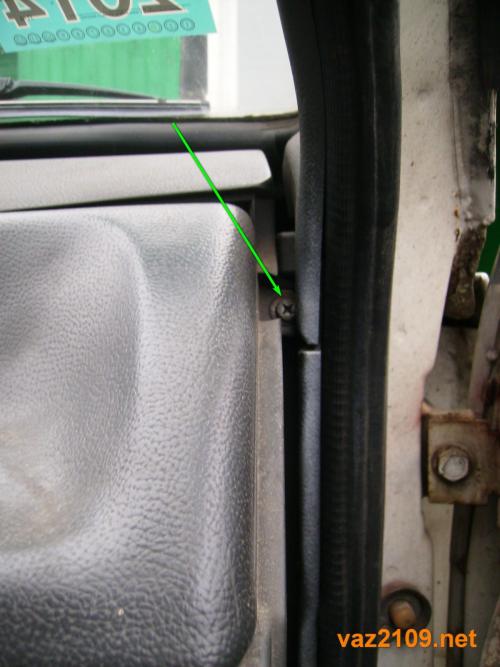

И откручиваем шуруп крепления панели возле бокового зеркала пассажира.

Откручиваем шуруп возле зеркала

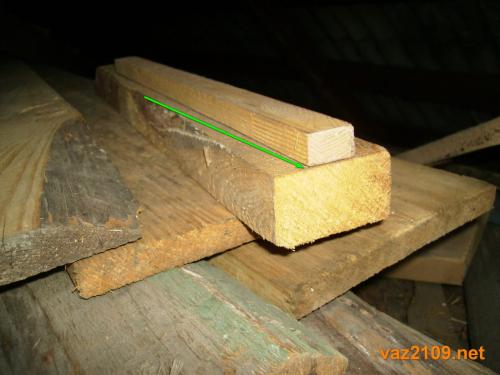

Теперь передняя панель с пассажирской стороны двигается вверх-вниз. Далее необходимо подсунуть брусок (около 7 см в толщину) между панелью и рамой  автомобиля. Также возьмите несколько дощечек толщиной по сантиметру, если не будет хватать толщины бруска.

Бруски для отгибания панели

После этого выкрутите три шурупа крепления печки и попробуйте потихоньку доставать её. Делать это все лучше лежа на спине на пассажирском коврике. Если печка будет упираться в панель – подложите добавочную дощечку. И вот, Вы достали печку.Скорее всего она будет вся липкая и мокрая от потеков. Также на ней будут приклеены листья от березы и иголки от сосны.

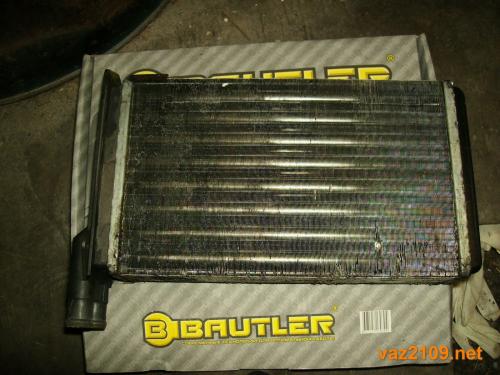

Радиатор отопителя

Возьмите в руки тряпку и почистите место,откуда достали печку, там наверняка будет мусор. Берем новую печку, оклеиваем её уплотнительной резинкой, идущей в комплекте и вставляем наместо. Зажимаем шурупами и подсоединяем шланги. Затем убираем бруски и закрепляем панель.
Новая печка установлена, но теперь необходимо залить охлаждающую жидкость в систему. Залив до нужного уровня убедитесь,что нигде нет течи и после этого заведите двигатель. После пары минут его работы вы увидите, что уровень упал – это нормально, водяной насос выдавил воздух. Доливаем до нужного уровня.

Как снять вентилятор радиатора ваз 2109. Замена мотора вентилятора охлаждения радиатора

При выходе из строя мотора вентилятора, который установлен непосредственно рядом с радиатором охлаждения, при достижении температуры двигателя более 100 градусов, он само собой не сработает и мотор будет перегреваться, что чревато его заклиниваем. Если во время не заметить ползущую вверх стрелку указателя температуры, то можно попасть на довольно дорогой ремонт ДВС.

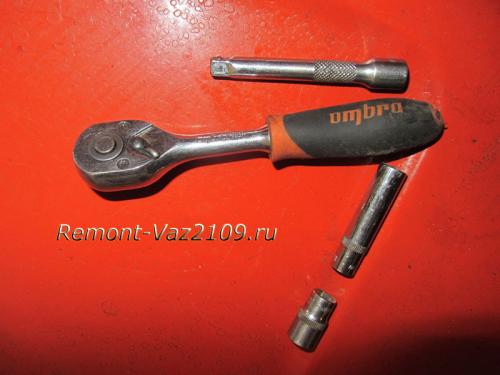

Если после проверки прямого подключения вентилятора оказалось, что он не работает, необходимо его заменить на новый. Для этого ремонта ВАЗ 2109-2108 нам понадобится следующий инструмент:

• головка на 10 торцевая
• головка глубокая на 8
• удлинитель
• трещоточная рукоятка

Первым делом необходимо открыть капот и отсоединить клемму «минус» от аккумулятора. Затем отключаем штекер питания от мотора вентиялтора, что наглядно продемонстрировано на фото ниже:

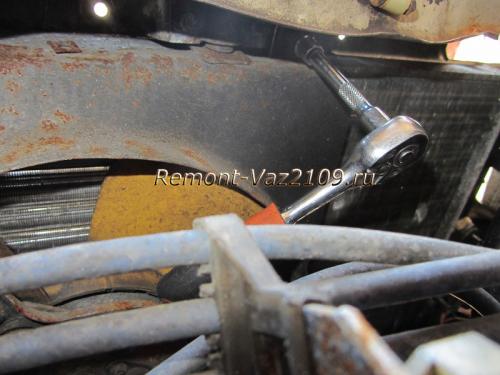

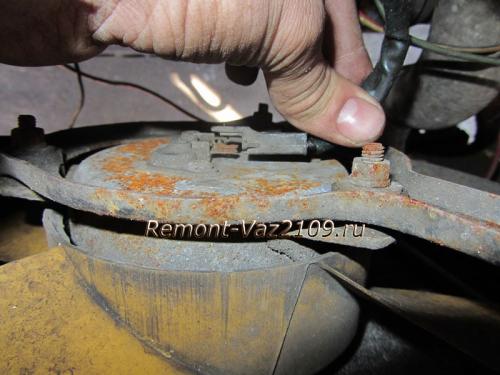

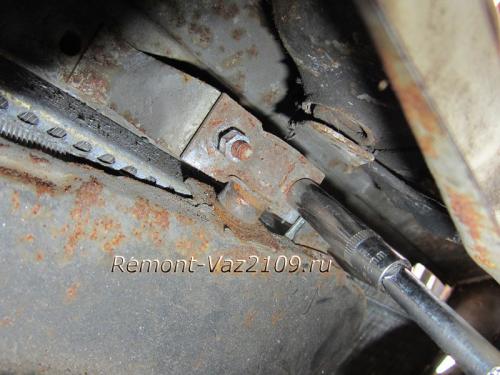

Теперь можно приступать к откручиванию гаек крепления корпуса. Всего их 4 штуки и находятся они по углам всего корпуса вентилятора. Для наглядности покажу процедуру откручивания верхнего левого крепления, остальные гайки найти не сложно:

После того, как все 4 гайки откручены, необходимо дополнительно отвернуть еще две гайки, для чего понадобится глубокая головка на 8. Находятся они в самом верху и едва заметны, но если их не трогать, то снять корпус не получится, так как выступ на нем не дает этого сделать — он зажат пластиной:

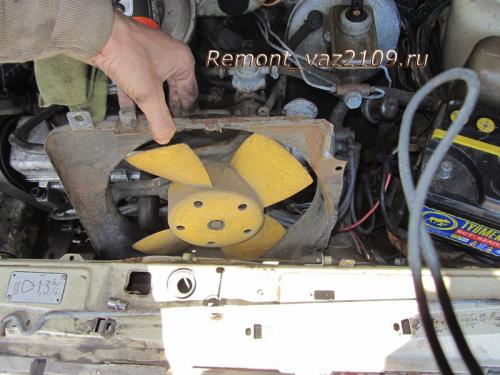

Далее необходимо немного сдвинуть корпус с мотором вниз, чтобы выступ вышел из зацепления и аккуратно, чтобы не повредить радиатор, вынимаем конструкцию наверх, отводя при этом патрубки и провода в сторону, если они будут мешаться:

При необходимости меняем все это дело, покупая новый мотор. Вся конструкция в сборе выйдет по цене примерно 1000 рублей, так что выгоднее конечно купить отдельно один мотор, если найдете. Установку производим в обратной последовательности и также все делаем предельно аккуратно, чтобы не повредить радиатор.

Замена радиатора ваз 21099 инжектор. замена радиатора системы охлаждения на автомобилях ваз 2108, ваз 2109, ваз 21099

Радиатор подлежит замене при обнаружении течи охлаждающей жидкости из него. В мастерской, оборудованной специальным оборудованием, радиатор можно проверить и отремонтировать.

ПРЕДУПРЕЖДЕНИЕ
Снятие и установка радиатора выполняются на холодном двигателе автомобилей ваз 2108, ваз 2109, ваз 21099.

Для проверки герметичности заглушите патрубки радиатора и опустите радиатор в ванну с водой, подведя к радиатору воздух под давлением 0,2 МПа (2 кгс/см2). При этом в течение не менее 30 с не должны появляться пузырьки воздуха из радиатора.
1. Снимите аккумуляторную батарею.
2. Слейте с автомобиля ваз 2108, ваз 2109, ваз 21099 охлаждающую жидкость (см. «Замена охлаждающей жидкости на автомобилях ваз 2108, ваз 2109, ваз 21099»).

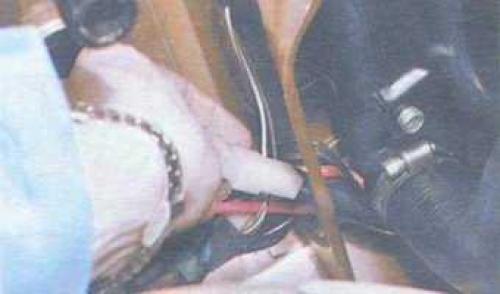

3. Отсоедините провода от датчика включения электровентилятора радиатора.

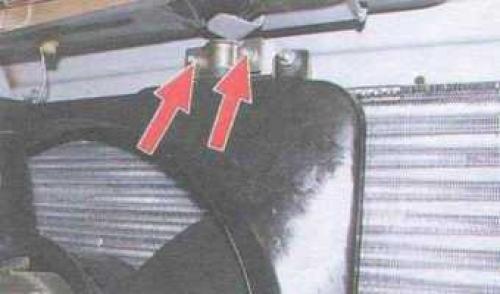

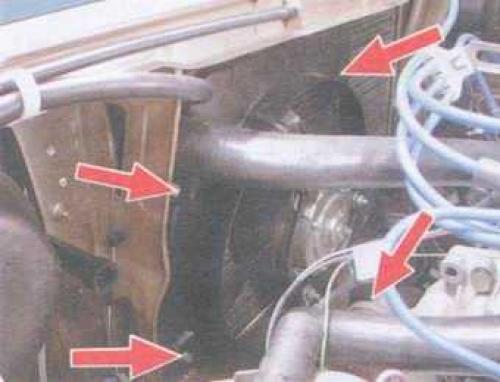

4. Отверните два болта и две гайки крепления кожуха электровентилятора радиатора.

5. Отверните две гайки крепления и снимите кронштейн.

6. Отсоедините колодку с проводами от электродвигателя вентилятора радиатора.

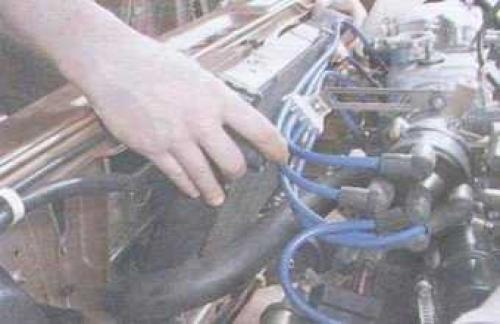

7. Наклоните кожух с электоровентилятором в сторону двигателя и выньте кожух радиатора из моторного отсека.

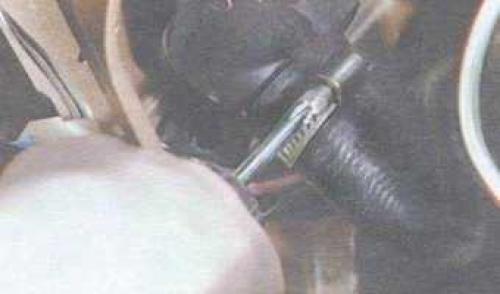

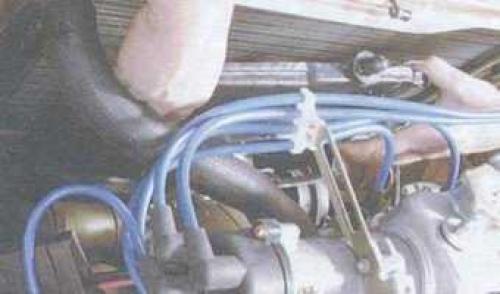

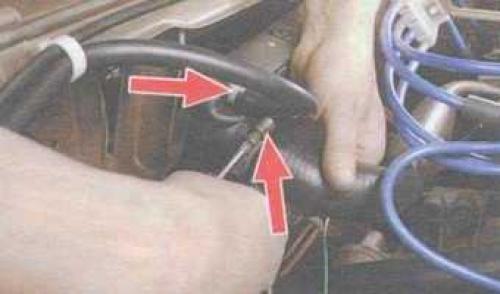

8. Ослабьте хомуты крепления и отсоедините два верхних шланга от радиатора.

9. Отсоедините нижний шланг от радиатора.

10. Наклоните радиатор в сторону двигателя и выньте радиатор из моторного отсека.

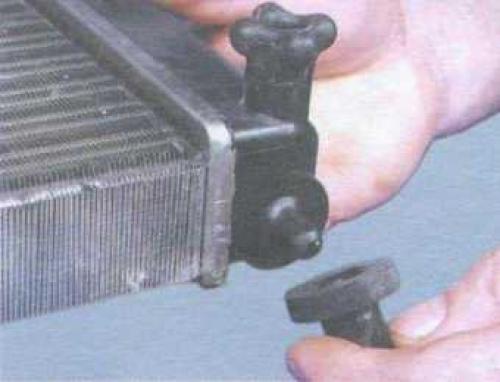

11. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора. Замените порванные или потерявшие упругость подушки.

ПОЛЕЗНЫЙ СОВЕТ
Одной из возможных причин перегрева двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 может быть засорение радиатора. В случае перегрева двигателя промойте радиатор водой.

Замена радиатора на ваз 2108. Замена радиатора ВАЗ 2108, 2109, 21099

Замену радиатора стоит производить при потере его герметичности, т.к. запайка не всегда является эффективной. Замену радиатора стоит начинать со слива охлаждающей жидкости. Лучше это делать на остывшем двигателе. Всю жидкость сливать нет необходимости, сливаем непосредственно из радиатора. Сам радиатор удобнее снять вместе с электровентилятором, а потом разъединить.

Начинаем с того, что ключом «на 8» откручиваем защиту двигателя, если она имеется, со стороны сливной пробки радиатора.

Если нет сливного крана, а стоит вентиль, то для того, что бы слить охлаждающую жидкость без потерь, проливаний и т.п., необходимо выкручивать его при закрытой крышке расширительного бачка. Сначала необходимо выровнять давление в системе охлаждения до атмосферного путем открытия крышки бачка.

ВНИМАНИЕ: НЕ ВЫПОЛНЯТЬ РАБОТЫ НА ГОРЯЧЕМ ДВИГАТЕЛЕ! Существует риск выплёскивания жидкости и получения ожогов!

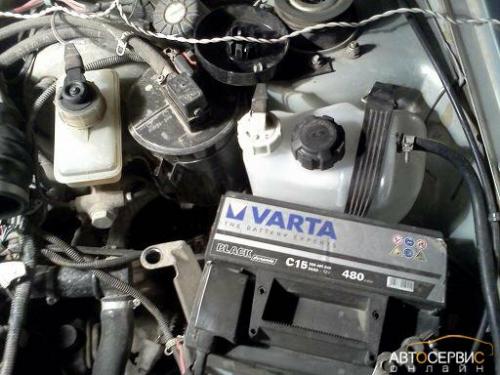

Подставляем под место слива посуду, куда будет сливаться охлаждающая жидкость. При закрытой крышке …

откручиваем вентиль …

Слегка открывая и закрывая крышку расширительного бачка, регулируем эти самым напор. Далее откручиваем винты крепления корпуса воздушного фильтра:

и хомута воздушного шланга:

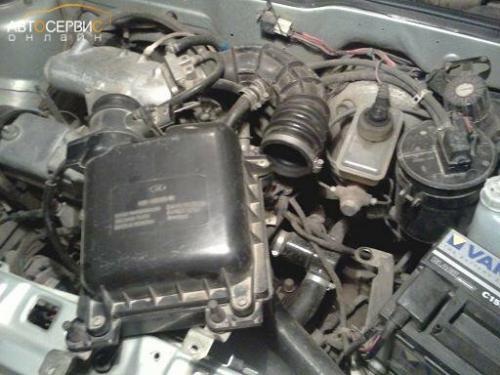

Вынимаем разъем датчика массового расхода воздуха и снимаем корпус воздушного фильтра,

открывая при этом доступ к той части радиатора, где находятся патрубки и пароотводящий шланг:

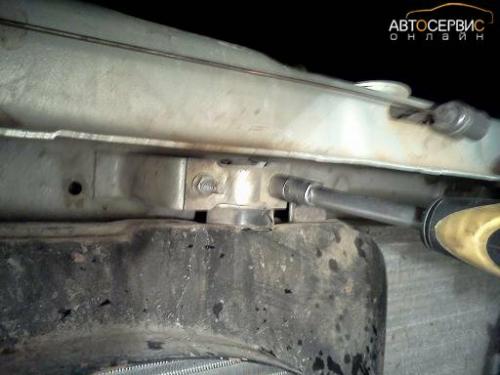

Начинаем снятие радиатора. Головкой «на 8» отворачиваем две гайки крепления прижимной пластины…

… и снимаем ее.

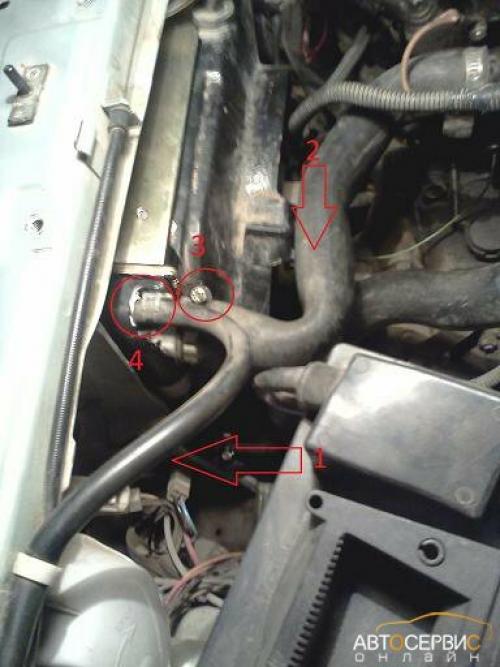

Отклонив радиатор к двигателю ослабляем хомуты на радиаторе подводящего патрубка и пароотводящего шланга.

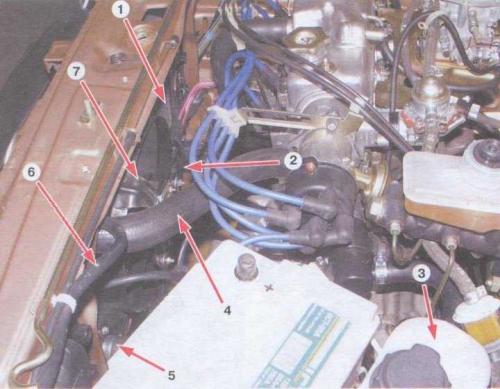

Обозначения на рисунке следующие:1. Паровой шланг2. Подводящий патрубок3. Хомут подводящего патрубка4. Хомут пароотводящего шланга

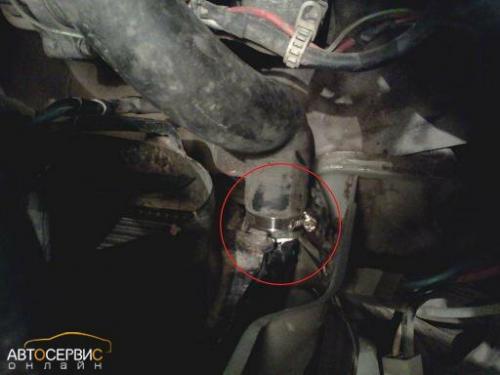

Также ослабляем хомут отводящего патрубка, находящегося внизу радиатора:

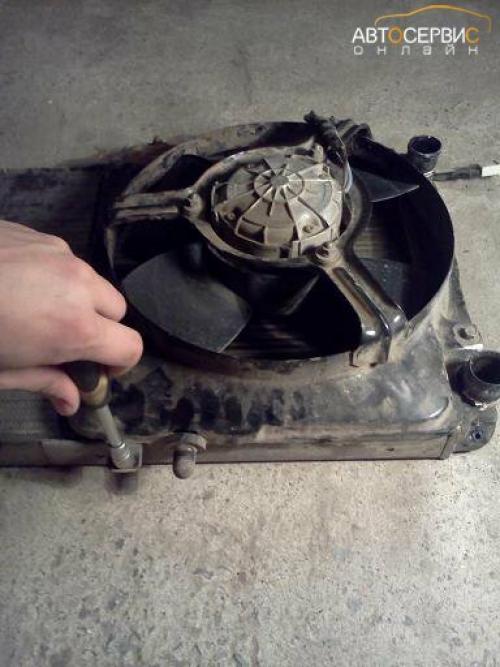

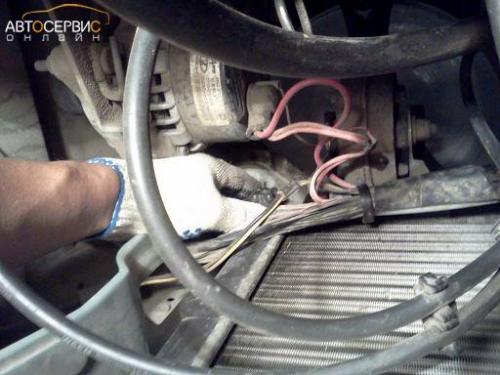

Отсоединяем шланги и разъем вентилятора. Вынимаем радиатор вместе с вентилятором и снимаем вентилятор. Для этого ключом «на 8»

откручиваем две гайки и два болта крепления радиатора.

Переставляем вентилятор на новый радиатор:

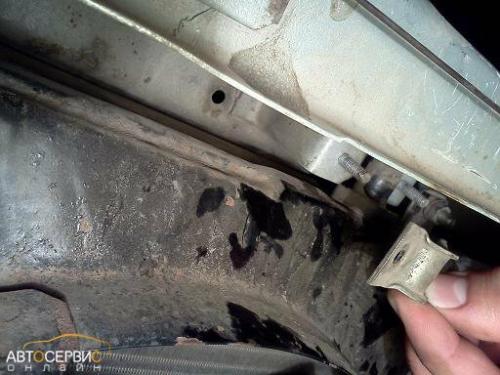

Собираем всё в обратном порядке. Внизу радиатор опирается на две резиновые подушки,

которые при сборке должны войти в отверстия поперечины. Надеваем патрубки на штуцеры радиатора и затягиваем хомуты. Прикручиваем радиатор и воздушный фильтр. Заливаем охлаждающую жидкость до максимума. При заливке, для уменьшения образования паровых пробок внутри системы охлаждения, необходимо снять шланг со штуцера дроссельного узла:

Заводим двигатель и проверяем, есть ли течи. Через некоторое время проверьте уровень охлаждающей жидкости, он может слегка понизится. Это говорит о том, что ушли все парообразования и воздушные пробки. При необходимости охлаждающую жидкость необходимо долить.

Какой радиатор охлаждения лучше на ваз 2109. Цена радиатора охлаждения Ваз 2109

На автомобилях Ваз 2108 2109 21099 радиаторы системы охлаждения немного отличаются. Для инжекторных моделей свой радиатор, для карбюраторных – свой. Хотя они взаимозаменяемы, небольшие нюансы будут с подключением датчика включения вентилятора.
Конечно, самый лучший радиатор – это медный. Одно из его самых больших достоинств – это ремонтопригодность. Даже если где-то образовалась течь охлаждающей жидкости, то такой радиатор всегда можно запаять мощным паяльником, и служить он будет очень долго. Естественно такое положение вещей не устраивает производителей радиаторов: медный радиатор дорогой и его плохо покупают, да он еще и долго служит. Поэтому найти медный радиатор в продаже практически невозможно, но попадаются радиаторы Оренбургского радиаторного завода.
Первый магазин предлагает радиаторы системы охлаждения на двух производителей: ДААЗ – цена 1 780 рублей , ПЕКАР – цена 1 715 рублей.Оба производителя радиаторов российские фирмы, и цены практически одинаковы.

В магазине №2 традиционно предлагает радиаторы зарубежных фирм производителей: Nissens – 3 785 рублей, AVA – 2 132 рубля.

Цены существенно отличаются по сравнению с магазином №1 без какого либо существенного отличия в качестве, поэтому в данном случае стоит сделать выбор в пользу отечественных производителей радиаторов.
В магазине №3 видим “немца” фирмы KRAFT, ценой 1 437 рублей.

Скорее всего это будет китайская подделка немецкого производителя, так как цена данного радиатора еще меньше чем у отечественных производителей.
Как видим цена радиатора колеблется от 1 437 до 3 785 рублей. Конечно, чем лучше качество радиатора, тем дороже будет его цена, но не стоит забывать, что радиатор одного и того же производителя с одними и теми же характеристиками в разных магазинах  будет стоить также по разному. А в нашем случае сразу видно что покупка импортных радиаторов и вовсе нецелесообразна.Поэтому перед покупкой всегда лучше сравнивать цены нескольких магазинов.

Верхнее крепление радиатора ваз 2109. Устройство отопления салона

Ваз 2109 крепление радиатора

Конструкторами заводов-производителей предусмотрена установка радиатора отопительной системы салона автомобиля ВАЗ-2109. Под панелью вспомогательных устройств, которая находится между двумя передними сидениями, конструкцией предусмотрено расположение печки отопления салона. В ней изготовлен каркас для установки радиатора. К этой панели с двух сторон (пассажирской и водителя) установлены пластмассовые защитные панели. Они крепятся на четыре самореза:

• Открутить саморезы.
• Снять их.
• Так освобождается доступ к радиатору отопления салона.
• Он закрепляется на четыре самореза.
• Они устанавливаются в отверстия находящиеся на верхней, нижней поверхности радиатора.
• Закрутить саморезы.
• После этого подсоединять шланги системы отопления салона.

Примечание: перед натяжкой патрубков необходимо на них надеть хомуты крепления.

Совет: перед установкой хомуты по внутренним краям очистить наждачной бумагой. Это делать необходимо для того, чтобы удалить острые кромки. Так как острыми кромками можно повредить резиновые поверхности патрубков.

Крепление радиатора на ваз 2109

Таким предусмотрен конструктивный порядок крепления радиаторов на ВАЗ-2109:

Совет: следует учитывать, что перед тем как закрепить верхнюю часть радиатора охлаждения необходимо установить на него верхние патрубки.

• Закрепить их хомутами.
• Только после этого крепить верхнюю планку к кузову автотранспортного средства.
• Следующая процедура по приведению в рабочее состояние системы охлаждения.
• Установить нижний патрубок и закрутить хомут.

Примечание. Нижний патрубок легко будет устанавливать со смотровой ямы. Предварительно надо снять защиту картера двигателя.
