Особенности диагонального подключения радиаторов отопления. Особенности реализации диагональной схемы

Особенности диагонального подключения радиаторов отопления. Особенности реализации диагональной схемы

Диагональное подключение радиатора отопления вы можете реализовать самостоятельно. Работы следует начать с подготовки батареи. Для этого нужно позаботиться о наличии:

• самих отопительных устройств;
• запорной арматуры;
• труб;
• фитингов;
• других дополнительных приборов по типу счетчиков учета тепла, крана Маевского и термоголовки.

На первом этапе проведения работ устанавливается радиатор. При этом необходимо учитывать правила. Это обусловлено тем, что от них будет зависеть эффективность теплоотдачи. Когда используется диагональное подключение радиатора отопления, часть оконного проема должна совпадать с осью радиатора. До верхнего коллектора от подоконника необходимо соблюсти расстояние в пределах 15 см. Что касается шага от пола до нижней части коллектора, то он должен быть таким же. От стены до батареи необходимо ставить расстояние в 5 см. Погрешности могут иметь место быть. Если идет речь о расстоянии до подоконника или пола, то погрешность может достигать 4 см, тогда как шаг между батареей и стеной может быть увеличен или уменьшен на 1 см.

Если вы решили использовать диагональное подключение радиатора отопления, то должны учитывать некоторые допущения, которые повлияют на интенсивность теплоотдачи. Например, если в помещении отсутствует подоконник, то этот показатель может быть увеличен максимум на 20%. Приближение батареи к полу снизит теплоотдачу на 7%. Для повышения эффективности отдачи тепла профессионалы рекомендуют дополнять радиатор отражающим экраном, который устанавливается на стену. Использовать для этого можно лист ДВП или картон, каждый из которых покрывается фольгой. В этом случае теплоотдачу удастся увеличить на 25%.

Неправильное подключение радиаторов отопления. Самые неудачные варианты разводки радиаторов отопления

На чтение 2 мин.

От того, как были подключены радиаторы в доме, зависит насколько будет тепло в зимний период. Батарея может греть очень слабо или вообще не отапливать, если разводка была выполнена неправильно.

Неправильная установка байпаса

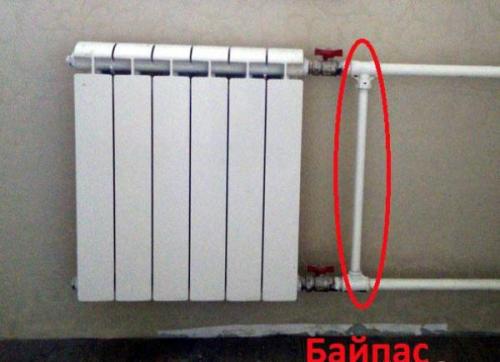

Байпас – это специальная перемычка, соединяющая две трубы, по которым идет вода к радиатору. Она служит для альтернативного направления движения жидкости. От ее установки зависит, насколько сильно будет греть радиатор.

Часто бывает так, что при смене места радиатора удлиняются трубы, ведущие к новому расположению, а место перемычки остается таким же. Часто байпас устанавливают очень близко к стояку, что приводит к нулевой циркуляции в секциях батареи. Это происходит из-за того, что теплая вода пробегает непосредственно через перемычку.

Отсутствие в системе двойного или тройного крана приводит к более плачевным последствиям. Из-за отсутствия возможности регулировки в отопительной системе остается прямая циркуляция воды и полностью непрогретые батареи. В данном случае необходимо полностью переделывать монтаж и устанавливать двойной или тройной кран на тройник байпас. Другим вариантом может стать перенос перемычки ближе к радиатору и дальше от стояка.

Неправильное подключение труб к радиатору

Если в двухтрубную систему устанавливаются слишком длинные радиаторы, то может возникнуть проблема с прогревом дальних секций. Она образуется при условии, что трубы подключены к батарее с одного бока.

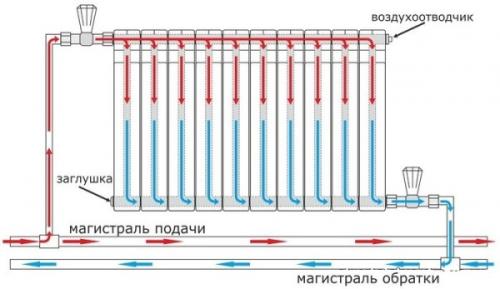

Решается проблема с помощью диагонального подключения: первая труба подключается справа сверху, а вторая слева снизу. Таким образом вода равномерно поступает в обе части радиатора и хорошо прогревает комнату.

Подключение по обратной схеме

Является самой распространенной ошибкой при разводке труб. Правильная схема должна содержать следующие принципы – к верхнему входному патрубку осуществляется подача теплоносителя, а от нижнего происходит отвод тепла. Если перепутать эти элементы, то отопительная мощность радиаторов уменьшается вдвое.

Подобная ошибка типичная при самостоятельном подключении, так как для любого сантехника это азы, которые невозможно нарушить.

Уклон труб

При неправильном уклоне труб удаление воздушных пробок из системы становится затруднительным, что приводит к снижению отопительной мощности. Труба с горячей водой должна иметь уклон в сторону расширительного бака, тогда как обратная труба должна направляться к отопительному котлу.

Какой трубой подключить радиатор отопления. Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

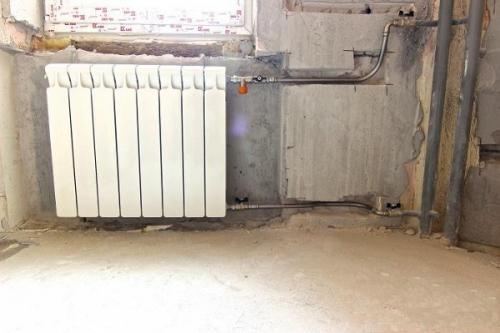

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик

Использование полипропиленовых труб в данном случае категорически запрещается.

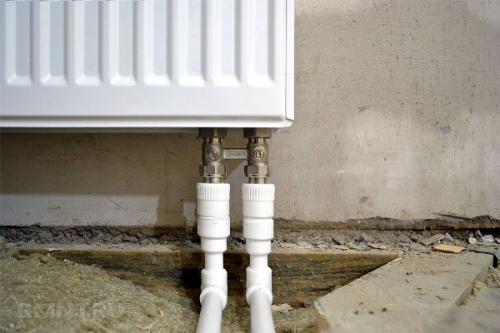

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

Правильное подключение радиаторов отопления. Двухтрубная схема подключения радиаторов

В этих системах каждый водяной обогреватель присоединяется к 2 отдельным трубопроводам, проходящим через помещения. То есть, одна подводка подключается к подающей магистрали, а вторая – к обратной. Самая распространенная двухтрубная схема подключения с котлом и попутным движением воды в обратной магистрали представлена на рисунке:

Подключение радиаторов к двухтрубной системе отопления

Схема с попутным движением теплоносителя – один из оптимальных вариантов, поскольку она гидравлически уравновешена изначально. Путь, что преодолевает вода в подающей трубе, равен длине обратного трубопровода и их гидравлическое сопротивление одинаково. При этом предпочтительнее использовать диагональный способ подключения батарей.

Данные схемы бывают и тупиковыми. Тогда остывший теплоноситель от последнего прибора в цепочке проделывает самый длинный путь, а от первого – самый короткий, что хорошо видно на схеме:

Здесь требуется балансировка путем регулирования подачи горячей воды в каждую батарею посредством кранов либо термостатических клапанов.

Нельзя не сказать о двухтрубных самотечных системах с верхней разводкой, чья работа основана на принципе конвекции и выполняется диагональное подключение радиаторов. Ее главное достоинство – энергонезависимость, а область применения – жилые дома небольшой площади и этажностью не выше двух. Недостаток же – большая материалоемкость вследствие увеличенных диаметров труб, а также верхнее подсоединение, что выглядит не всегда эстетично.

Сфера применения данной схемы очень широкая, двухтрубная система отопления применяется в зданиях любого назначения, а в индивидуальных коттеджах и подавно. Единственный ее недостаток – более высокая материалоемкость и сложность сборки с лихвой компенсируется многочисленными достоинствами:

• Возможность устройства как самотечной системы, так и сети с принудительной циркуляцией воды.
• Гибкость. Схема без проблем подбирается для строений любой сложности.
• На одну ветку ставится 8—10 батарей без дополнительных гидравлических регуляторов.
• Поскольку подключения к двухтрубной системе осуществляются отдельно подача и обратка, то работа радиаторных термостатических клапанов не влияет на другие приборы, а значит, можно организовать автоматическое регулирование обогрева дома.
