Уважаемые читатели, в этой статье мы с вами разберемся как поменять радиатор охлаждения на автомобилях ВАЗ 2110-2112.
Итак, радиатор необходимо менять в случае обнаружения утечки из него охлаждающей жидкости. Вообще радиатор охлаждения двигателя можно и отремонтировать в специальной мастерской, все дело обстоит только в том, сколько это будет стоить.
Перейдем непосредственно к работе. По времени это займет около 3 часов.
Нам потребуется:

• отвертка;
• пассатижи;
• торцовая головка на 10.

Все работы производить только на холодном двигателе!

Ход работ

1. Первое что нужно сделать — слить охлаждающую жидкость;
2. Затем снимаем воздушный фильтр;

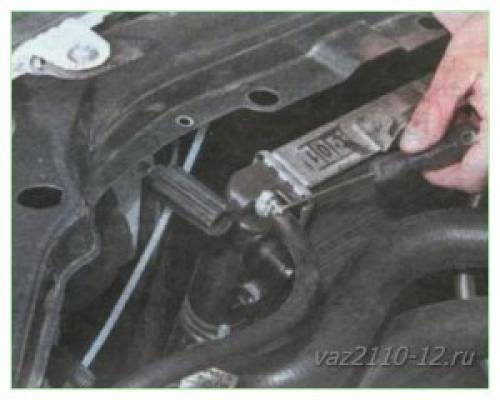

3. После этого ослабляем хомут нижнего подводящего шланга;

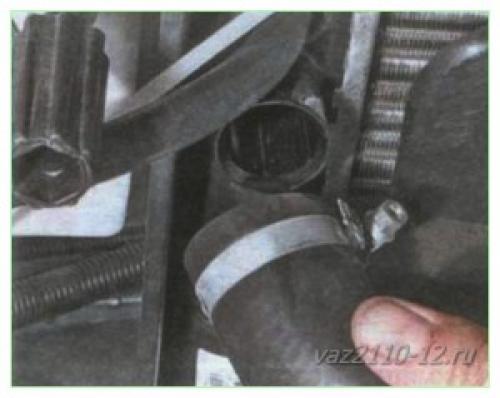

4. Отсоединяем шланг от нижнего патрубка радиатора;



5. Теперь ослабляем затяжку хомута верхнего отводящего шланга;



6. Отсоединяем шланг от верхнего патрубка;

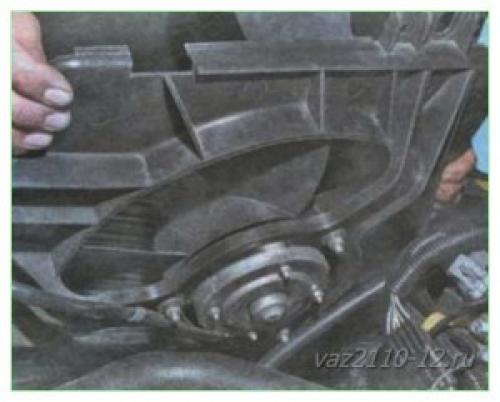

7. Снимаем вентилятор системы охлаждения радиатора (читаем здесь как его снять);

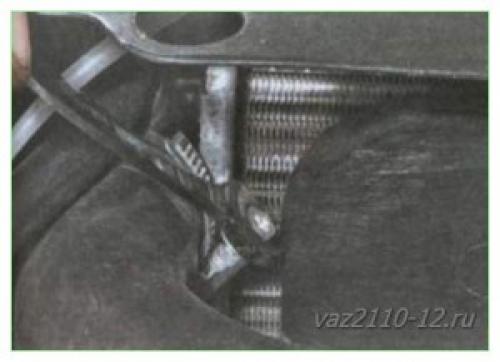

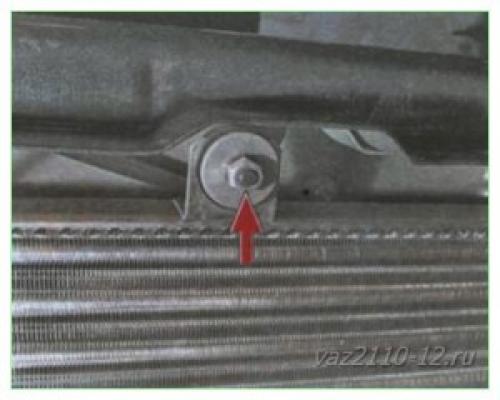

8. Откручиваем 2 гайки верхнего крепления радиатора к шпилькам рамки радиатора (на фото ниже показана только одна гайка, вторая расположена симметрично);



Примечание: под гайками верхнего крепления радиатора к рамке радиатора находятся 2 шайбы — плоская и пружинная — не потеряйте их.

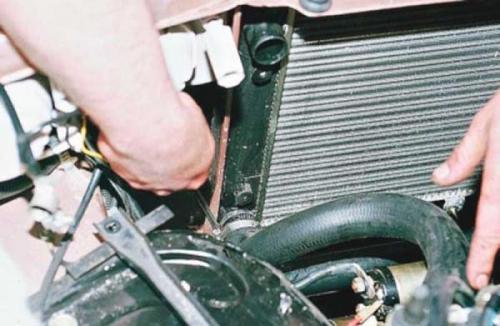

9. Отодвигаем радиатор немного назад к двигателю;



10. Ослабляем затяжку хомута пароотводящего шланга и снимаем его;

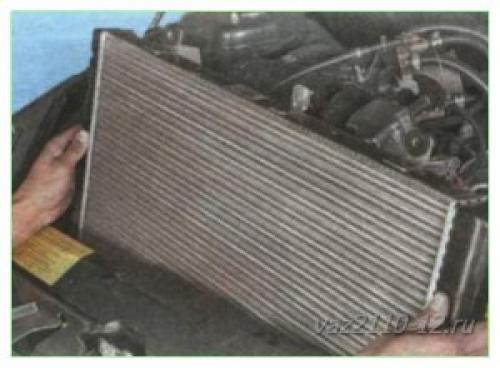

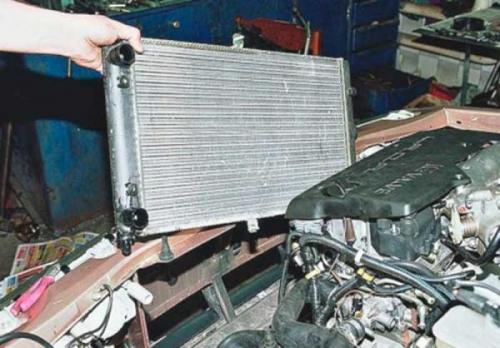

11. Теперь можно снимать радиатор охлаждения с автомобиля;

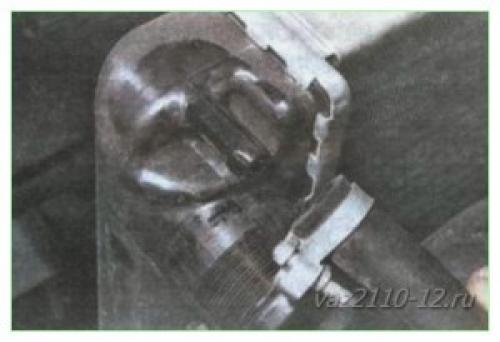

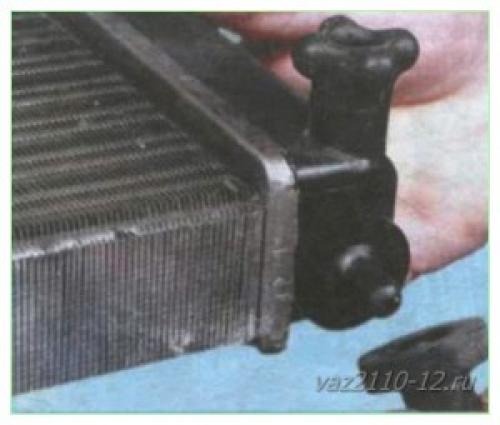

12. Далее снимаем резиновые подушки нижнего крепления радиатора (если они порвались или потеряли упругость — то меняем их).


На этом замена основного радиатора охлаждения завершена. Установку радиатора нужно производить в обратной последовательности.

Замена радиатора ВАЗ 2110 16 клапанов. Как заменить радиатор охлаждения на ВАЗ 2110

Замена радиатора 2110 не является сложной процедурой и может быть выполнена своими руками в условиях обычного гаража. Для замены необходимо снять радиатор на ВАЗ 2110, после чего выполнить ряд подготовительных процедур и установить новый.

Важно понимать, что в процессе работы система охлаждения может быть засорена, также нельзя исключать вероятность механических поломок. Еще, кроме того, чтобы заменить радиатор охлаждения 2110, параллельно рекомендуется менять охлаждающую жидкость.

По этой причине необходимо:

• проверить систему на предмет наличия/ отсутствия течей антифриза на разных участках кроме радиатора;
• все работы следует проводить на холодном двигателе;
• подготовить необходимое количество свежего антифриза для замены ОЖ после установки радиатора.

Как снять радиатор ВАЗ 2110 и выполнить замену

Чтобы снять радиатор охлаждения ВАЗ 2110, потребуется выполнить следующие действия:

1. Установить автомобиль на ровную площадку (желательно с ямой) или поднять авто на подъемнике;
2. Снять защиту картера (при наличии) и выкрутить сливную пробку;
3. Слить антифриз (выполняется после остывания двигателя) в заранее подготовленную емкость;
4. Демонтировать воздушный фильтр, ослабить хомуты на патрубках и трубках, идущих к радиатору охлаждения;

   Рекомендуем также прочитать статью о том, как убрать воздух из системы охлаждения двигателя . Из этой статьи вы узнаете о причинах завоздушивания, признаках и симптомах, а также способах удаления воздуха из системы охлаждения двигателя.

5. Отсоединить патрубки, открутить крепления радиатора, отключить разъемы от вентилятора охлаждения;

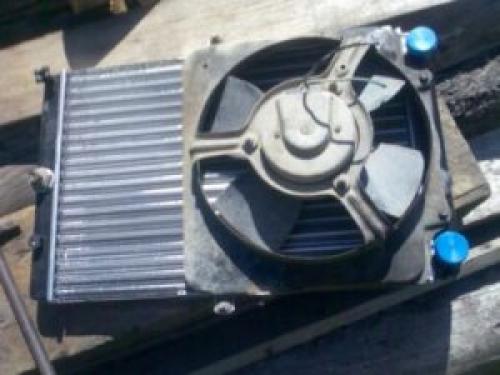

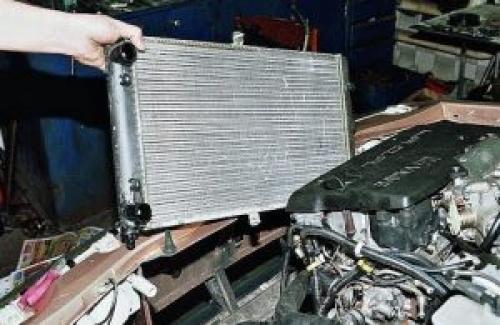

6. Снять старый радиатор, демонтировать с него вентилятор системы охлаждения, установить вентилятор на новом радиаторе;
7. При необходимости заменить прокладки крепления радиатора и установить новый радиатор;
8. Завершив обратную сборку, в радиатор можно залить свежую охлаждающую жидкость;

   После заливки антифриза и заполнения системы также необходимо выставить уровень в расширительном бачке немного выше минимальной отметки на 3-4 см.

9. Завершающим этапом будет запуск двигателя и его прогрев до рабочих температур (нужно выждать, пока вентилятор охлаждения включится не менее 1-2 раз).
10. Параллельно следует проверить систему на герметичность, убедиться в отсутствии перегрева двигателя по причине воздушных пробок и т.д.

Замена радиатора печки на ваз-2110. Новый образец

«Новый» радиатор имеет следующие крепления: гайка возле фильтра, винт на нижнем торце лобового стекла и две гайки, расположенные над впускным коллектором. Если на вашем автомобиле установлена система для обогрева стекол, то нужно демонтировать расширительный бачок. Фильтр печки тоже нужно снять и заменить при необходимости. Снимаем её, открутив для этого 4 самореза, а затем достаем фильтр. Теперь замена радиатора печки ВАЗ 2110:

Стрелки указывают на крепления, которые нужно снять для доступа к радиатору.

1. Отопитель нового образца не цельный – он собран из двух половин. Они соединены при помощи трех саморезов. Два самореза можно обнаружить на лицевой стороне радиатора печки, а третий – под шлангом, который идет к вентилятору отопителя. Отыскать шланг не составит труда – он имеет Г-образную форму.

   Местонахождение радиатора под капотом автомобиля.

2. Снятие креплений выполнено, идем дальше. При демонтаже отопителя могут возникнуть проблемы, поэтому здесь нужно остановиться. Чтобы снять левую часть, нам нужно крепко взяться за неё левой рукой, а правой, соответственно, за правую половину. Теперь надавливаем на отопитель и приподнимаем обе части вверх. Правая часть снимается проще – её нужно просто отвести вправо с усилием.

   Правая часть радиатора печки. Её нужно разобрать ещё на 2 части.

3. Демонтируем обе части, затем через отверстие шумоизоляционного щитка выводим пароотводящий шланг.
4. Если левая половина отопителя цельная, то правая снова разделяется на две части. В качестве креплений установлены металлические скобы. Нам нужно демонтировать их вместе с уплотнителем. После этого правая часть сама разложится. Теперь к заслонке открылся проход. Её лучше тоже заменить, идеальный вариант – алюминиевая обклеенная.

   Разобранная правая часть радиатора. Крепятся части друг к другу при помощи стальных скоб.

5. После этого можно устанавливать новую деталь по тому же принципу.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/snyatie-i-zamena-radiatora-ohlazhdeniya-vaz-2110-snyatie-i-zamena-radiatora-ohlazhdeniya-na

Замена радиатора охлаждения ВАЗ 2110 с кондиционером. Снятие и замена радиатора охлаждения ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Дорогие друзья, предлагаем вашему вниманию краткий мануал по снятию и замене радиатора на десятке. Таким же образом данная процедура производится на моделях 2111 и 2112. Радиатор подлежит замене в случае течи. Запаивать радиатор дело неблагодарное - проще заменить и забыть на долгое время. Так же рекомендуем в комплексе заменить все хомуты (если у вас заводские) и  в идеале все патрубки. Обычно с "возрастом" у радиатора ухудшается и пропускная способность, соответственно охлаждает  хуже, поэтому лучше его именно заменить а не паять. Итак, приготовим необходимый инструмент и  приступим к работе. Открываем капот и откручиваем сливную пробку радиатора. Откручиваем нижнюю заглушку для слива тосола и в какую либо чистую посудину сливаем старую охлаждайку:

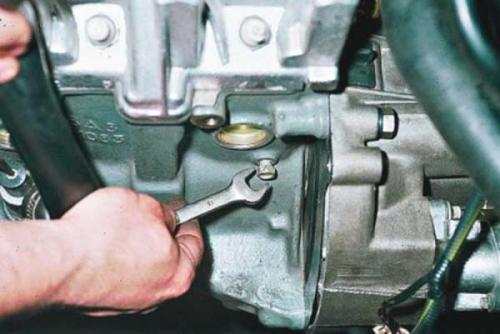

Берем ключик на 13 и подбираемся к сливной пробке на блоке двигателя, откручиваем и ее, сливаем остатки тосола.

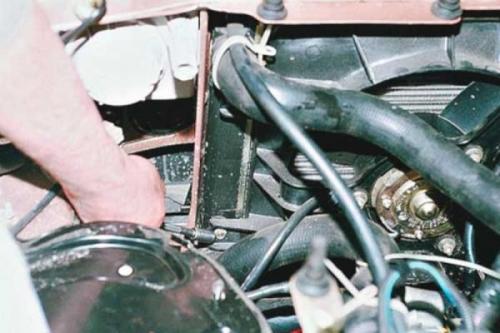

Отсоединяем фишку, которая запитывает наш электровентилятор радиатора.

Затем откручиваем два нижних болта крепления электровентилятора с обеих сторон:

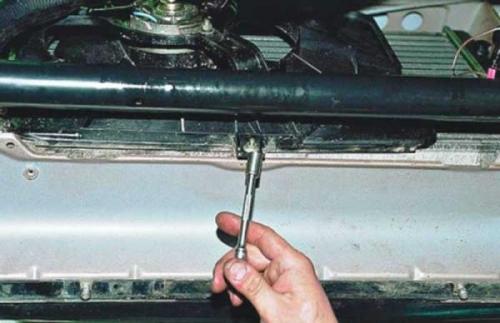

Затем подбираемся снизу и откручиваем последний болт крепления электровентилятора.

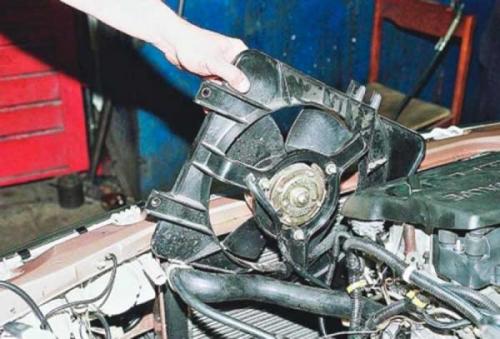

После чего электровентилятор системы охлаждения больше ничего не держит и мы его изымаем из моторного отсека:

Теперь откручиваем хомуты на патрубках идущих к радиатору. Если у вас еще заводские - придется попотеть, но впоследствии рекомендуется их выкинуть и использовать нормальные, как на фото ниже.

После того как хомуты ослаблены, аккуратно отсоединяем патрубки от радиатора. Оттуда могут стечь остатки тосола, ну да ничего страшного. Аккурато снимаем радиатор, чуть наклонив его в сторону двигателя.

Радиатор охлаждения ВАЗ 2110 нового образца. Какой выбрать радиатор двигателя и какой отопителя?

Автомобиль – сложное устройство, которое состоит из различных систем. Одной из них является (СО) система охлаждения силового агрегата. Если любая ее часть выйдет из строя, сразу же возникает целый ряд проблем. Главная — перегрев двигателя. Чаще всего это случается, потому что плохо работает радиатор.

В то же время каждый водитель хочет чувствовать себя комфортно в любое время года и особенно – зимой. Это предполагает создание теплых, уютных условий в салоне. Но часто, вследствие засорения данного автомобильного компонента, а также коррозийных процессов, радиатор отопителя ВАЗ 2110 выходит из строя и требует ремонта или замены.

Поэтому попробуем разобраться, какой лучше агрегат выбрать для двигателя и для печки, чтобы он прослужил долго и надежно. Подобное качественное устройство поможет в работе системы охлаждения в частности, и всего автомобиля — в целом.

Чаще всего, ремонт данного устройства требуется вследствие его не герметичности (протекания). На это влияет коррозией и, конечно, качество используемых при его изготовлении материалов. Чтобы данная автомобильная деталь прослужила дольше, за ней следует ухаживать. Грязь, пыль, листья загрязняют радиатор охлаждения ВАЗ 2110 и он начинает значительно хуже «выполнять свои обязанности».

Вследствие этого, как только начинается лето, лучше промыть его. Можно, конечно, почистить его от грязи своими руками (об этом ниже), а также можно посетить автомойку. Данные устройства различают по составу, а именно: алюминиевые и медные. Рассмотрим их более детально:

• алюминиевые модели отличаются меньшей ценой и массой. Однако имеют они и недостатки. К ним относят меньшую теплопроводность и большую подверженность коррозии.
• медные аналоги отличаются прочностью металла, долговечностью (они лучше противостоят коррозии). Также медь имеет более высокую теплопроводимость, а, соответственно, и высший КПД.

Хочется заметить, что часто фирмы производят радиаторы как для двигателя, так и для отопителя. Модель будет зависеть от того, какой объем силового агрегата. На 1,5л подойдет устройство (старого образца), а вот на мотор объемом 1,6л прекрасно подойдет тепловыводящая «деталь» от Приоры (это уже нового образца). Но перед покупкой нужно обязательно проверить, каким типом устройства (радиатором) комплектован ваш автомобиль.
