Материалы изготовления труб для систем отопления. №7. Полипропиленовые трубы для отопления

Материалы изготовления труб для систем отопления. №7. Полипропиленовые трубы для отопления

Полипропиленовые трубы изготавливают на основе полимеров, существует несколько видов таких труб, но в системе отопления обычно применяют трубы PPs из специального пропилена. Материалы группы термопластов, к которым и относятся все типы полипропиленовых труб, неустойчивы к высоким температурам, поэтому для систем отопления необходимо брать только армированные трубы, причем желательно алюминиевой фольгой .

Полипропиленовые трубы могут быть без армирования, с армированием стекловолокном или алюминиевой фольгой . Первые не будем рассматривать вовсе. Вторые вызывают большой интерес. Трубы со стекловолоконным армированием просто и быстро монтируются, потому их очень любят монтажники систем отопления, но они то ли не знают, то ли сознательно умалчивают, что использовать их в высокотемпературных системах радиаторного отопления нельзя. Причина – их кислородопроницаемость.

Кислород – враг отопительной системы . Он может попадать в нее вместе с теплоносителем, потому перед поступлением в теплосети воду подготавливают специальным образом, снижая в разы количество растворенного кислорода в ней. Другой путь попадания – из внешней среды. Да, кислород может проникать в трубы и радиаторы из воздуха и попадать в теплоноситель.

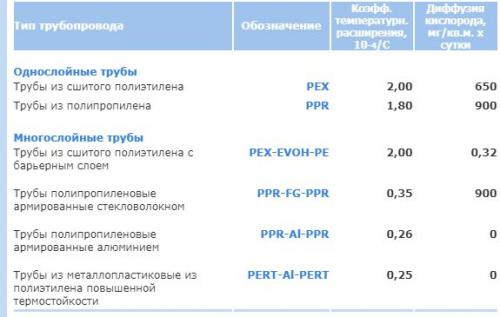

Сравнительные показатели температурного удлинения и кислородопроницаемости

Чем опасен кислород? Он разрушает металлические элементы отопительной системы, т.е. в данном случае от коррозии пострадают не сами трубы, а вентили, насосы и т.д. Кроме того, приходится иметь дело с кавитационными процессами . Пузырьки воздуха схлопываются с высбождением энергии, которой достаточно для постепенного повреждения металлических элементов. Страдают снова-таки насосы , вентили и т.д. Исследования показывают, что из-за высокой кислородопроницаемости труб элементы системы отопления могут выйти из строя уже через 3-5 лет.

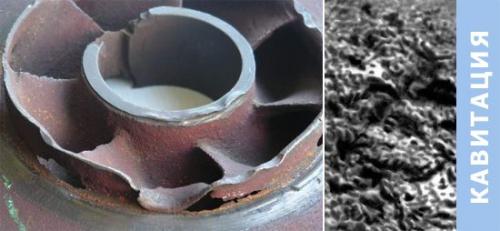

Кавитация. Разрушение вентиля в результате насыщения теплоносителя кислородом

Низкотемпературные системы (теплые полы, панельное отопление), оборудованные полипропиленовыми трубами без кислородного барьера, также страдают, но главная беда тут – заиливание из-за развития аэробных микроорганизмов.

Для систем отопления необходимо брать трубы с кислородонепроницаемым барьером , а стекловолокно кислород пропускает. Остается Важно, чтобы она была без перфорации и проварена лазером встык. Фольга с дырками, или проваренная внахлест не убережет систему от попадания в нее кислорода.

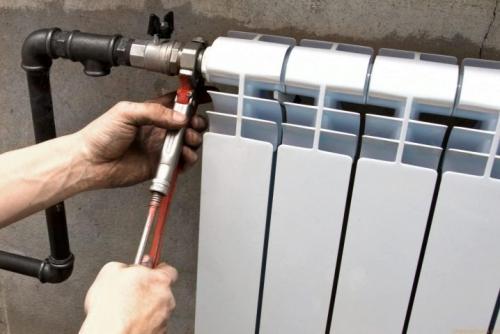

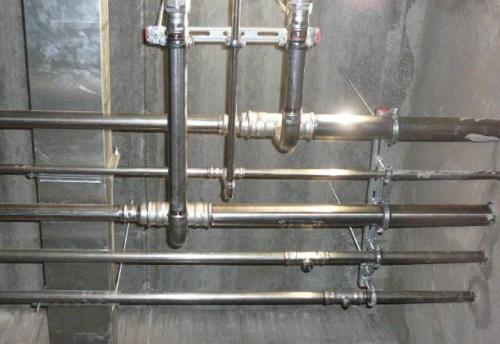

Трубы для отопления металлические. Тех характеристики, преимущества и недостатки

Свойства изделий из стали зависят от множества факторов. В их число входит методика производства и характеристики используемой марки стали. Продукция разделяется на сварную и цельнотянутую. Первая разновидность соединяется путем выполнения сварных работ. Второй вариант производится с помощью специальных станков.

Ключевые преимущества продукции заключаются в:

1. Доступности. Цена металлических труб для отопления относительно небольшая.
2. Высокой прочности. Контуры со значительным показателем внутреннего давления сооружают исключительно из стальных каналов .
3. Хорошая газовая герметичность. Данный показатель у рассматриваемых изделий очень высокий. Он играет важнейшую роль при сооружении отопительного контура.

4. Небольшой показатель теплового расширения. Поэтому для обустройства системы отопления нет необходимости применять толстостенные конструкции.
5. Значительная теплопроводность. Металл отдает значительное число тепла в окружающую среду. Поэтому с помощью стальных изделий можно сделать отопительную систему даже без применения радиаторов.

У металлических каналов есть также и недостатки. Их нужно обязательно учитывать при обустройстве трубопроводов.

К минусам рассматриваемой продукции относится:

1. Высокий показатель электропроводности. Это накладывает определенные ограничения при обустройстве отопительного контура на основе электрокотла.
2. Значительная жесткость. Сделать изгиб конструкций можно только посредством воздействия высокой температуры. Для монтажа системы нужно применять специальные фасонные части.
3. Большой вес. Это усложняет транспортировку и монтаж конструкций.
4. Низкая стойкость к коррозийным процессам. Чтобы избежать проблем вызванных окислением, желательно применять оцинковку или нержавейку .

Изделия из черной стали

Существует несколько разновидностей металлических каналов.

Они могут быть сделаны из таких видов стали:

• черной;
• нержавеющей;
• оцинкованной.

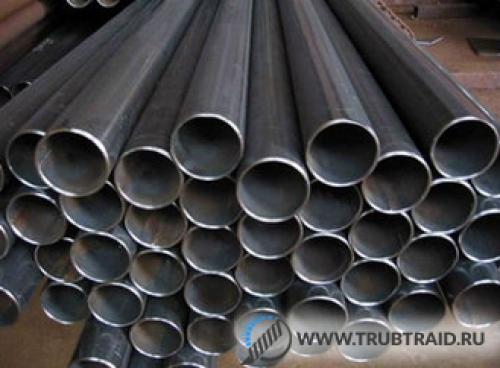

Изделия из черной стали пользовались большим спросом во второй половине прошлого века. Как правило, для создания отопительного контура применялись водогазопроводные электросварные конструкции.

Их свойства регламентируются гос. стандартом 3262-75 .

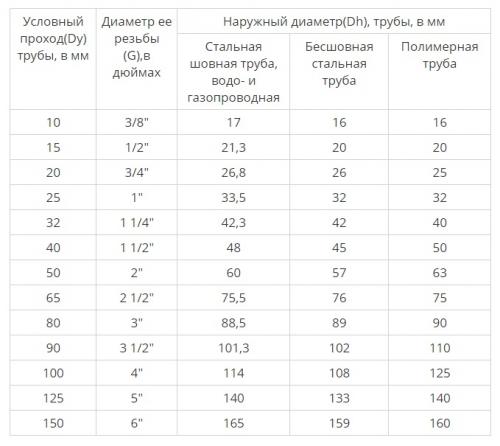

Ниже можно ознакомиться с таблицей размеров труб.

На сегодняшний день популярностью пользуются конструкции с диаметром от шести до ста пятидесяти миллиметров. Существуют изделия и с большим размером сечения.

Ключевой недостаток изделий из черной стали заключается в слабой устойчивости к коррозийным процессам. В результате окисления внутри изделий возникают хлопья ржавчины и разнообразные нежелательные отложения. Все это негативно отражается на пропускную способность каналов.

Стоимость таких конструкций достаточно низкая. Но длительность их эксплуатации также оставляет желать лучшего.

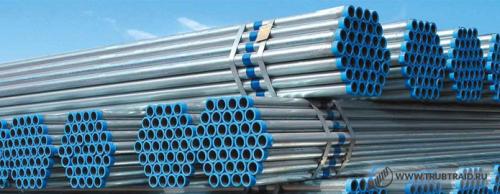

Изделия из оцинковки обладают стойкостью к возникновению ржавчины. Поэтому длительность их эксплуатации существенно выше, чем у предыдущей разновидности продукции. Причем слой цинка лишь замедляет процессы окисления.

Оцинкованные каналы обладают более приемлемыми характеристиками для создания отопительных контуров. Они выдерживают перепады давления и воздействие высоких температур. Отлично подходят для создания центрального отопительного контура. Для обустройства автономных систем на основе газовых котлов будет разумнее применять конструкции, сделанные из полимерных материалов.

У оцинковки есть и недостатки. Во время проведения сварных работ слой цинка нарушается. Поэтому в этом месте неизбежно возникнет ржавчина, что крайне негативно отразится на работе всей системы. Кроме того, оцинкованные каналы обладают более высокой стоимостью, чем изделия из черной стали или полимеров.

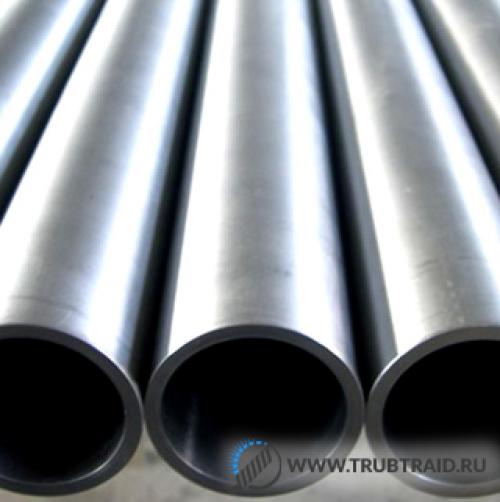

Нержавейка является одним из лучших вариантов для обустройства отопительных трубопроводов. Такие конструкции долговечны. Они обладают высокой стойкостью к процессам окисления и значительным запасом прочности. Из минусов следует выделить сложность монтажа таких каналов и высокая стоимость.

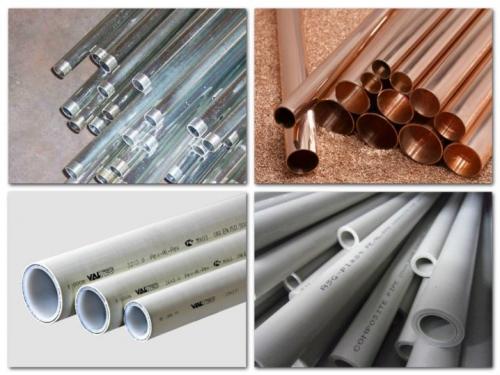

Материал труб отопления. Виды

Раньше в отопительных контурах применялись теплопроводы в основном из стали. На сегодняшний день рынок строительных материалов пестрит довольно широким ассортиментом разновидностей материала. Производители обычно не раскрывают правду покупателям о том, как тот или иной материал поведет себя в конкретной ситуации. Поэтому необходимо иметь некоторые представления о разновидностях труб, какие из них лучше использовать для отопления закрытого и открытого типа.

Трубы изготовляются из таких материалов, как:

• металлы: сталь, «нержавейка», медь;
• полимеры: сшитый полиэтилен (РЕХ), полипропилен (РР), поливинилхлорид (ПВХ);
• комбинированные: металлопластик.

Чтобы определиться с оптимальным вариантом для частного дома и других помещений, необходимо изучить характеристики данных материалов и их особенности при влиянии на них конкретных факторов.

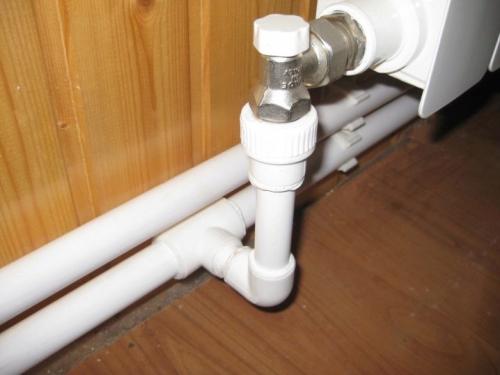

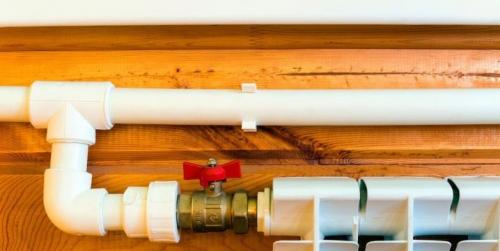

Полипропиленовые

Трубы из полипропилена, армированные стекловолокном, ввиду их многочисленных преимуществ стали наиболее востребованными для организации теплоснабжения.

Выделяют несколько видов полипропиленовых труб:

• РР-Н – пропиленовый, устойчивый к повышенным температурным режимам, что позволяет устанавливать их для контуров водоснабжения;
• РР-В – применяются при организации отопления, где максимальная температура теплового носителя менее 50 градусов;
• PPRC – труба состоит из нескольких слоев, а посередине – армированный слой. Монтируется в контуры теплоснабжения при температуре теплового носителя более 50 градусов.

Преимущества материала:

• высокая эластичность, которая предотвращает разгерметизацию трубы;
• отсутствие коррозионного износа;
• стойкость к химическому воздействию, то есть полипропилен не взаимодействует ни с какими веществами, входящими в состав теплоносителя;
• быстрота и простота установки;
• богатый ассортимент доборных элементов;
• небольшой вес;
• диэлектрические свойства;
• хорошая звукоизоляция;
• доступная стоимость.

Необходимо иметь в виду и минусы полипропиленовых изделий:

• при отсутствии армирующего слоя снижается стойкость к повышенному температурному режиму и гидроударам;
• нет возможности их отремонтировать;
• при некачественном монтаже теплоноситель будет циркулировать нестабильно.

Чугунные

Чугун использовался на протяжении многих лет при создании различных по назначению изделий. На сегодняшний день имеются различные материалы, которые по эксплуатационным характеристикам превосходят чугун.

Несмотря на это, данный материал применяется при организации отопительных контуров благодаря неоспоримым преимуществам:

• высокая прочность, то есть возможность выдерживать достаточно большое давление в системе;
• отсутствие коррозионного износа оборудования, так как чугун менее химически активен;
• длительный срок службы;
• сохранение первоначальных свойств на протяжении нескольких десятилетий;
• износостойкость;
• небольшое температурное расширение;
• пожаробезопасность материала;
• широкий ассортимент изделий;
• относительно невысокая цена по сравнению со стальными трубами.

Следует отметить и отрицательные стороны материала:

• хрупкость, несмотря на высокую прочность;
• большой вес, что усложняет монтажные работы и транспортировку;
• наличие шероховатостей на поверхности, что увеличивает гидравлическое сопротивление и появление налета и засоров;
• сложность обработки.

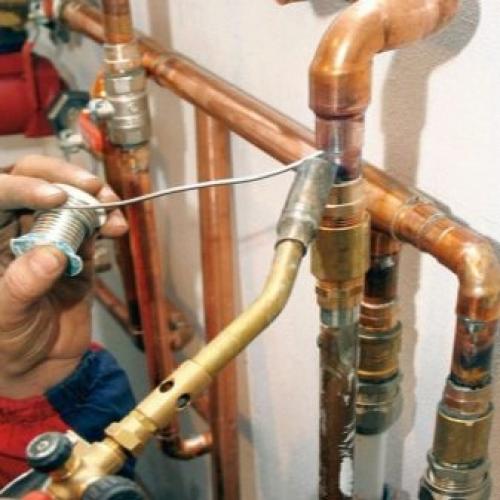

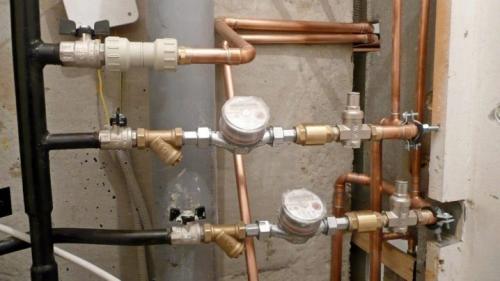

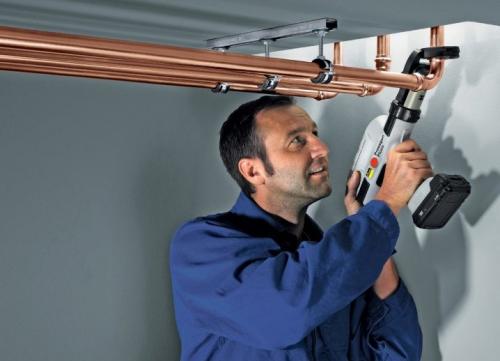

Медные

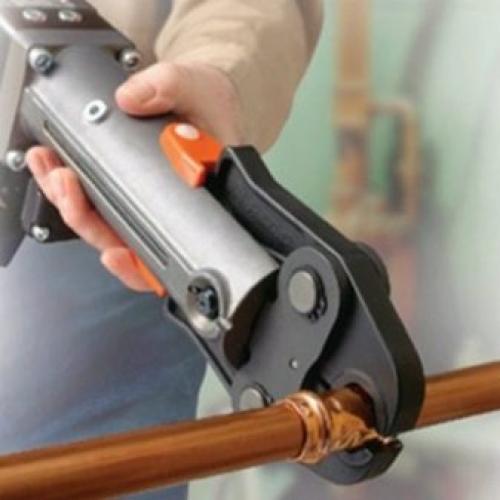

Трубы из меди преимущественно используются при организации автономного теплоснабжения благодаря своим особенностям.

Выделяют отожженные и не отожженные медные изделия. Вторые более прочны и устойчивы к избыточному давлению вплоть до 400 Мпа. При этом гибкость у них очень низка. Поэтому для изменения характеристик изделия приходится предварительно его накалять и охлаждать. Процесс получил название отжиг, и в результате данного процесса получают отожженные изделия.

К плюсам труб из меди для отопительных контуров можно отнести:

• тонкие стенки при небольшом весе труб, что значительно облегчает их установку;
• хорошая теплопроводность, которая обеспечивает быструю скорость нагрева;
• устойчивость к высоким температурным режимам;
• отсутствие шероховатостей внутри труб, благодаря чему снижается гидравлическое сопротивление при движении теплового агента, а также риск образования отложений;





У медных труб, несмотря на большое количество преимуществ, имеются и существенные недостатки:

• Несовместимость с некоторыми элементами, например, с алюминием. В результате их взаимодействия в трубе образуется большой объем газообразного продукта. Если в контуре отсутствуют штуцера для выпуска газа, труба может в любой момент лопнуть.
• Механическое истирание внутренней поверхности труб при наличии в тепловом носителе твердых частиц. Поэтому в контур необходимо монтировать фильтрующие элементы.

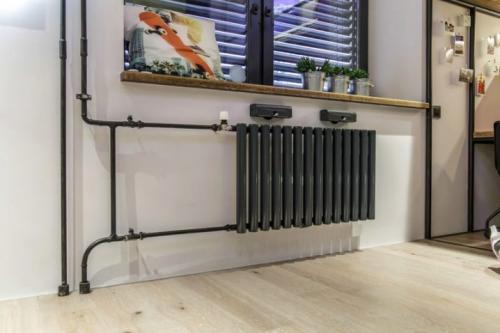

Какие трубы лучше для отопления в многоквартирном доме. Стальные

Металлические трубы используются в отопительных системах очень давно. Есть две разновидности таких труб – цельнотянутые, которые отличаются большей надежностью, и шовные, изготавливаемые посредством изгибания и сварки листовой металлической заготовки. Какие трубы для отопления многоквартирного дома лучше – это важный вопрос, требующий подробного рассмотрения.

Среди основных достоинств подобных изделий стоит отметить высокую механическую прочность, способность выдерживать высокое давление и существенные температуры.  На этом перечень достоинств заканчивается, и начинается перечисление недостатков, которых гораздо больше.

Главным эксплуатационным недостатком металлических труб является слабая устойчивость к коррозии. Защитить труб от этого фактора можно лишь снаружи, покрыв ее слоем краски (разумеется, краску придется регулярно обновлять, чтобы продлить срок службы изделия). Внутреннюю поверхность трубы защитить невозможно – а уж если в систему попал воздух, или же из контура был слит теплоноситель, то процесс разрушения трубопровода ускорится многократно.

Помимо уже упомянутого минуса, трубы из черной стали отличаются большим весом, усложняющим транспортировку и монтаж, а также необходимостью проведения сварочных работ в процессе монтажа. Кроме того, внутренняя поверхность таких изделий не отличается гладкостью, поэтому гидравлическое сопротивление в системе будет выше.

Все металлические изделия имеют следующие положительные качества:

• Отличная устойчивость к механическим воздействиям, включая точечные;
• Способность работать при высоком давлении, вплоть до гидроударов;
• Способность работать при высоком значении температуры;
• Небольшой коэффициент теплового расширения, что позволяет использовать такие трубы без различных компенсаторов.

Стальные трубы чаще всего используются в системах с естественной циркуляцией теплоносителя. Тонкая настройка температурного режима в таких системах обычно затруднена, а движение воды становится возможным только при соблюдении постоянного уклона всего трубопровода.

Нередко подобные системы в качестве отопительного оборудования используют твердотопливные котлы или печи с теплообменником. В таких условиях вполне может произойти перегрев теплоносителя – а стальные трубы без проблем выдерживают любые возможные температурные перепады.

Система отопления из трубы. Конструкция с естественной циркуляцией

Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.

Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.

В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.

По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.

На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 — 3 мм на погонный метр

Неоспоримым достоинством конструкции естественного типа считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.

Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.

Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.

Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.

Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.

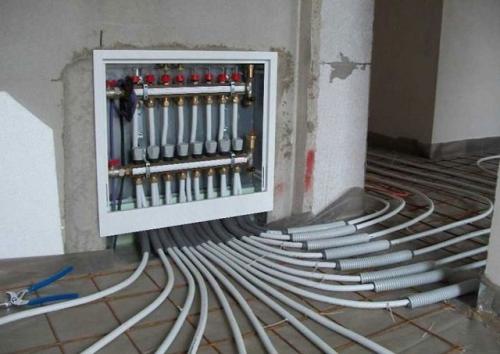

Какие трубы лучше для отопления частного дома. Критерии выбора труб для системы отопления

Для того чтобы сделать правильный выбор, необходимо знать, на что именно обращать внимание при приобретении труб. От этого в немалой степени будет зависеть качество обогрева дома.

Итак, выбирая отопительные трубы, необходимо обратить внимание на следующие вопросы:

• Внутренний диаметр труб, предопределяющий их пропускную способность.
• Мощность котла отопления и используемый тип энергоносителя, размеры отапливаемых помещений.
• Тип системы отопления (открытая или закрытая). От этого фактора также зависят характеристики выбираемых труб.
• Способ прокладки контуров. То есть будет ли монтироваться обычная система отопления, или же планируется скрыть трубы в полу или стенах. И это, кстати, касается не только систем «теплый пол». Скрытую разводку предпочитают многие хозяева даже при использовании обычных радиаторов и конвекторов.

Например, для системы «теплый пол» выбираются трубы, рассчитанные на определенную температуру теплоносителя и допускающие изгибы под довольно малым радиусом.

• Какой способ циркуляции будет использован в системе обогрева – естественный или принудительный. Это напрямую отражается на размерах сечения трубных магистралей.
• Принимается в расчет максимальная температура нагрева теплоносителя, давление, создаваемое в системе отопления. Если в автономной системе частного дома или квартиры давление теплоносителя стабильно и температура, как правило, не слишком высока, то в контуре, подключенном к центральному отоплению, гидроудары и скачки давления не являются редкостью, нагрев может быть значительно больше. Поэтому не все виды труб одинаково хороши как для автономного, так и для центрального отопления.
• Способы монтажа труб. Особенно это важно в том случае, если обустройство контура планируется производить самостоятельно, так как для соединения некоторых типов необходимо иметь специальное оборудование и  соответствующие навыки работы с ним.

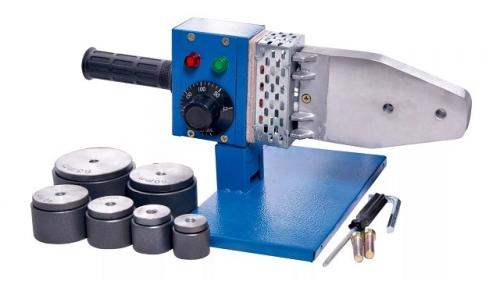

Если предполагается монтаж полипропиленовых труб, то придется обзавестись аппаратом для их сваривания и освоить приемы работы с ним

После того как будут определены ответы на все вопросы по названным выше условиям выбора, можно будет определиться с оптимальным материалом, из которого должны быть изготовлены трубы.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/truby-otopleniya-kakie-luchshe-no6-mednye-truby-dlya-otopleniya

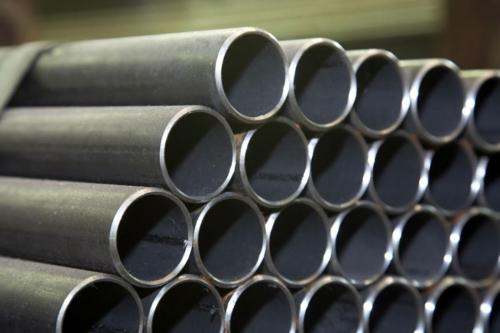

Металлические трубы для отопления диаметр. Диаметры Стальных ТРУБ | Таблица, Условные обозначения, Формула расчета

По своей форме стальные трубы могут быть не только круглого, но и овального, прямоугольного, квадратного сечения.

Несмотря на такое разнообразие, все они имеют в основном два типа параметров:

1. технические;
2. геометрические.

Геометрические размеры труб представлены такими характеристиками, как внешний диаметр, толщина стенки или соотношение внешнего и внутреннего размера, и длина. Размеры труб, нормируются государственными стандартами (ГОСТами).

Разные ГОСТы разрабатываются не только с различными способами изготовления, но и для разных материалов, применяемых в их производстве. На российском рынке в основном принято указывать диаметры труб в мм (миллиметрах), но можно также встретить и в дюймах. Последние чаще всего указываются для импортного производства. Длина трубного проката стандартно измеряется в метрах.

Виды стальных труб

Диаметр не является единственной характеристикой, по коей различаются «СТ», не менее важным параметром является метод их производства, что также является ключевым моментов при их выборе.

1. Прямошовные (электросварные). Для их производства применяется листовая сталь (штрипс), которую, при помощи специального оборудования изгибают до требуемого диаметра, после этого края соединяются при помощи сварки. Сварочные работы гарантируют минимальную ширину шва, что позволяет использовать данную продукцию для сооружения водопроводных и газовых магистралей. Чаще всего материалом служит углеродистая или низколегированная сталь. Показатели готовой продукции регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76 .
2. Нужно обратить внимание на то, что труба которую изготовили в соответствии со стандартом 10706-26 , обладает повышенной прочностью среди себе подобных – после того как был сделан первый соединительный шов, он укрепляется дополнительно еще двумя изнутри и двумя снаружи. Нормативные акты указывают диаметры продукции, изготовленной при помощи электросварки. Их размер составляет от 10 до 1420 мм .
3. Спиральношовные . Для изготовления такого вида продукции используют сталь в рулонах. У данных изделий также есть шов, но по сравнению с предыдущим видом изделия он шире, соответственно и способность выдерживать внутреннее давление у таких труб ниже. Данную продукцию применяют при сооружении систем газопровода. Данный вид труб регламентируется ГОСТом 8696-74 .
4. Бесшовные . Изготовление продукции такого типа заключается в деформации специальных стальных заготовок. Деформация выполняется как с воздействием высоких температур, так и холодным методом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно). Отсутствие шва является положительным отражением на прочности – внутреннее давление равномерно распределяется по стенкам (не имеет «ослабленных» мест).

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/diametry-polipropilenovyh-trub-dlya-otopleniya-razmernye-harakteristiki-trub

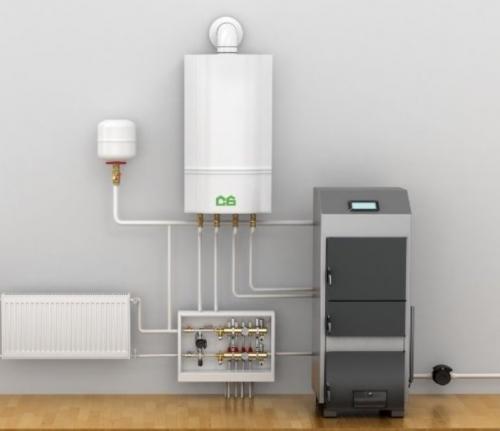

Материалы для монтажа отопления. Выполняем монтаж системы отопления в частном доме своими руками: пошаговая инструкция

В настоящее время отопление частного дома от печей, которые расположены в жилых помещениях, встречается все реже. Для домов больших по площади приходилось даже устраивать несколько печей для нормального проживания в холодный период года.
Эти недостатки несколько десятилетий решает монтаж системы отопления по всей площади дома. В данной статье рассмотрим монтаж отопления в частном доме своими руками и ознакомимся с видами отопительных котлов. Статья пригодится даже тем хозяевам, которые привлекут для работы специалистов.

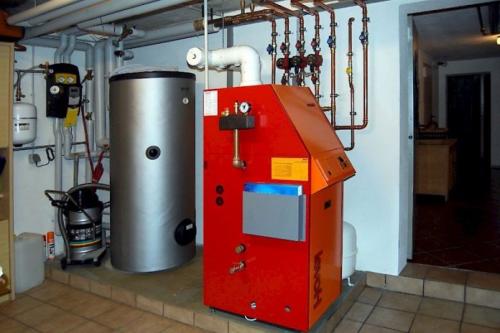

Выбор отопительного котла для различных видов топлива

Сегодня для отопления частного дома можно выбрать из нескольких вариантов. Как правильно сделать выбор, от чего отталкиваться.

Прежде всего, выбор котла для отопления нужно сделать в зависимости от доступа к соответствующему топливу. Сопоставить цену топлива и количество, которое понадобиться.

Следующим критерием является использование системы отопления в течение отопительного периода. Если вы будете отапливать дачный домик только на выходные, то и топлива может понадобиться меньше.

Использование для отопления дома нескольких котлов: на твердом топливе и газу

В некоторых случаях устанавливают два и даже три котла. Соединяя их в одну систему можно экономить один из видов топлива, например природный газ. Днем топится котел на твердом топливе, а ночью работает на природном газе или электричестве.

Твердотопливные

Данный вид котлов применяется чаще всего при дальнем расположении газопроводов или как более дешевый вариант эксплуатации для некоторых хозяев. Для работы твердотопливных котлов необходим уголь, дрова, специальные брикеты, гранулы. Экономичным этот вариант можно считать при доступности доставки топлива в определенных регионах.

Варианты твёрдотопливных котлов

Главным недостатком этих приборов можно считать, что требуется постоянное нахождение человека во время работы котла и небольшой КПД.

Хорошим вариантом является установка твердотопливных котлов длительного горения. Такие котлы можно снабдить автоматикой, что позволит экономить топливо и получить непрерывную работу котла на протяжения суток и более, в зависимости от вида топлива.

При ухудшении работы твердотопливного котла, необходимо выполнить чистку дымохода .

Жидкотопливные

Надежные и простые в эксплуатации, так как имеется возможность полностью автоматизировать топливный процесс. Но в частном строительстве применяется довольно редко из-за стоимости дизельного топлива.

Котел на печном топливе

Не любой хозяин загородного дома может решиться иметь большой объем топлива рядом с жилым домом. Такие котлы больше подходят для эксплуатации в производственных зданиях.

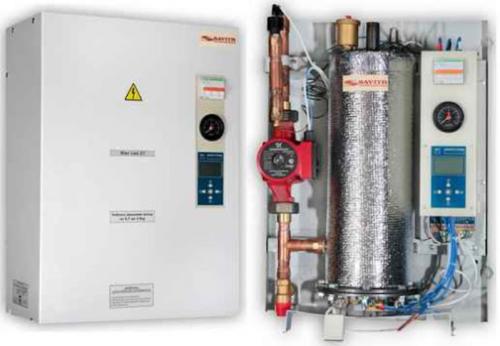

Электрические

Довольно доступны при монтаже, не требуют дополнительных разрешений. Оборудование полностью автоматизировано.

Простые в монтаже электрические котлы

Большим минусом является стоимость электроэнергии, поэтому неплохим вариантом можно выбрать комплексный монтаж с твердотопливным котлом (иногда газовым) для поддержания небольшой температуры теплоносителя в системе, чтобы предотвращать замерзание воды в системе отопления.

Газовые

В настоящее время можно считать отличным выбором. Стоимость газа несравнима с электроэнергией, а в некоторых регионах даже с дровами, углем.

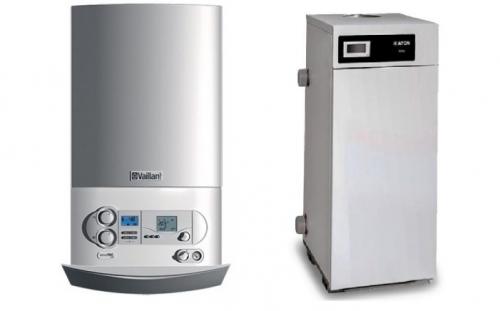

Котлы газовые

Современные газовые котлы имеют высокий уровень автоматизации, безопасны при эксплуатации. Требуется только регулярно выполнять профилактику с привлечением газовой службы региона.

В настоящее время при монтаже коаксиальных котлов не потребуется даже устройство дымохода через кровлю дома.

Системы отопления

Существует два вида систем отопления:

• естественная циркуляция теплоносителя;
• принудительная циркуляция теплоносителя.

Принудительная циркуляция в последние годы применяется значительно чаще, так как некоторые типы отопительных котлов уже снабжены насосами производителями оборудования.

Открытая

Данный вид можно смело отнести к более «древнему». Все еще можно встретить в частных домах старой постройки. Принцип работы заключается в том, что расширительный бак монтируется в самом высоком месте системы. Воздух из отопительной системы свободно выходит через расширитель в атмосферу.
