Монтаж отопления из полипропиленовых труб в частном доме. Материалы и инструменты

Монтаж отопления из полипропиленовых труб в частном доме. Материалы и инструменты

Полипропиленовые трубы PN 10 предназначены для холодного водоснабжения, PN 20 — для горячей воды с температурой до 80o.

Специально для отопления в частном доме полипропиленом разработаны трубы PN 25, армированные алюминиевой фольгой и выдерживающие температуру 95 градусов.

Полипропиленовые трубы PN 25 имеют следующие характеристики:

• Температура плавления — 150 градусов
• Предельное рабочее давление — 25 атм
• Плотность — 0,9 г/куб. см
• Коэффициент температурного расширения — 0,15 мм/ммС
• Теплопроводность — 0,24 Вт/мС
• Наружный диаметр — 21,2 — 77,9 мм
• Внутренний диаметр — 13,2 — 50 мм
• Толщина стенки — 4 — 13,3 мм

Достоинствами полипропиленовых труб для отопления являются:

• Устойчивость к коррозии и отложениям накипи на внутренних стенках
• Трубы не лопаются при замерзании воды
• Низкая стоимость
• Малый вес
• Пластичность
• Устойчивость к перепадам температур
• Высокий уровень звукоизоляции
• Длительный срок службы — до 50 лет

К недостаткам относятся низкая температура плавления и подверженность воздействию ультрафиолетовых лучей.

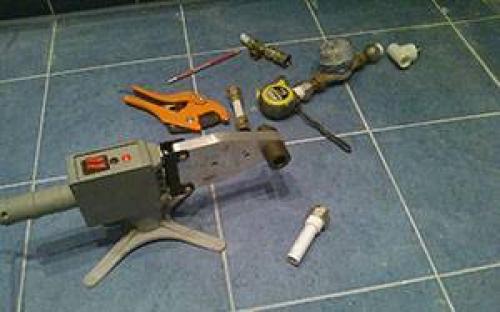

Для монтажа отопления из полипропилена потребуются следующие специальные инструменты:

• Паяльник с набором насадок для соединения труб
• Ножницы для резки пластиковых труб или роликовый труборез
• Резец для удаления заусениц и снятия фаски
• Шейвер для снятия фольги

В любом доме должно быть отопление. Однако, исключением являются дома летнего типа. Например, каркасные садовые дома, которые предназначены для отдыха в жаркую пору. Следовательно, устанавливать котел отопления не стоит, т.к. летняя температура сама прогреет такой дом.

Если вы планируете отдыхать только летом, то такой садовый домик можно построить своими руками. О том как возвести такую замечательную постройку читайте здесь.

Прокладка труб отопления в полу. Какие трубы подходят для «теплого пола»

Полимерные трубы для укладки под стяжку

Естественно, что современные теплые полы монтируются из пластика, вот только он бывает разным и обладает различными характеристиками. Прокладка труб отопления в частном доме под стяжку заменяет традиционные радиаторные системы. Чтобы подобрать материал, нужно определить критерии выбора:

Прокладка труб отопления в частном доме под стяжку осуществляется только целыми отрезками, без соединений. Исходя из этого, выходит, что материал должен гнуться и направление потока теплоносителя должно изменяться без применения фурнитуры. Под эту характеристику не попадают изделия из однослойного полипропилена и поливинилхлорида;

устойчивость к нагреванию.

Все полимерные трубы для отопления наружной и скрытой прокладки выдерживают нагревание до 95 градусов, притом, как температура теплоносителя редко превышает 80 градусов. В тёплом полу вода нагревается максимум до 40 градусов;

Для прокладки труб отопления в стяжке пола применяются только армированные изделия, они еще называются металлопластиковыми. Хотя слой армирования бывает не только металлическим. Каждый материал обладает определенным тепловым удлинением. Этот коэффициент указывает насколько удлиняется контур при нагревании его на один градус. Значение определяется для участка в один метр. Армирование нужно для того, чтобы сократить это значение;

После прокладки труб отопления в стяжке пола доступа к ним уже не будет. В случае появления течи придется демонтировать пол – это пильный и трудоемкий процесс. Производители полимерных труб дают гарантию на свои изделия 50 лет.

Армированные полимерные трубы состоят из пяти слоев:

• два слоя пластика (внутренний и наружный);
• слой армирования (находится между полимерами);
• два слоя клея.

Тепловое линейное расширение – это свойство материала увеличиваться в длину при нагревании. Коэффициент указывается в мм/м. Он показывает насколько контур увеличиться при нагревании его на один градус. Значение коэффициента показывает величину удлинения на одном метре.

РЕХ труба армированная алюминием

Сразу следует упомянуть о видах армирования. Это может быть:

• алюминиевая фольга (AL), толщиною 0,2–0,25 мм. Слой бывает сплошным или перфорированным. Перфорация – это наличие отверстий, как в дуршлаге;
• стекловолоконная фибра – это тонкие волокна пластика, стали, стекла или базальта. В маркировке обозначаются FG, GF, FB;
• этиленвиниловый спирт – химический элемент, который изменяет состав пластика. Маркируется Evon.

Перед тем как проложить трубы отопления в частном доме, следует позаботиться о том, чтобы они имели слой армирования алюминиевой фольгой или этиленвиниловым спиртом. Так как одним из требований при выборе материала является эластичность контура. Изделия, армированные стекловолоконной фиброй, нельзя согнуть, для изменения направления потока теплоносителя используются фитинги и муфты, что в нашем случае недопустимо.

Давайте рассмотрим виды материалов, применяемых для производства металлопластиковых труб:

полипропилен. Такие изделия маркируются РРR/AL/РРR. Тепловое линейное расширение составляет 0,03 мм/м;

сшитый полиэтилен. Он отличается от обычного полиэтилена низкого и высокого давления тем, что проходит дополнительный производственный этап, который называется сшивкой. На нем количество связей между молекулами увеличивается, тем самым изделию придаются необходимые характеристики. Маркируется PEX/AL/PEX и имеет коэффициент теплового линейного удлинения 0,024 мм/м, что меньше чем у пропилена.

Отдельно рассмотрим изделия из сшитого полиэтилена армированные этиленвиниловым спиртом, так как проложить такие трубы отопления в полу лучше всего. Они маркируются PEX /Evon/ PEX. Такой метод армирования позволяет одним выстрелом убить двух зайцев. Во-первых, он снижает линейное расширение материала до 0,021 мм/м, а во-вторых, создает защитный слой, который сокращает воздухопроницаемость стенок труб. Этот показатель составляет 900 мг на 1 м 2 в сутки.

Дело в том, что наличие воздуха в системе не только приводит к кавитационным процессам (появление шума, гидравлических ударов), а и провоцирует развитие аэробных бактерий. Это микроорганизмы, которые не могут существовать без воздуха. Их продукты жизнедеятельности оседают на внутренних стенках, и происходит так называемое заиливание, при этом внутренний диаметр трубы уменьшается. У полипропиленовых труб с армированием из алюминиевой фольги воздухопроницаемость стенок равна нолю.

Смета на монтаж отопления из полипропиленовых труб. Цена на монтаж систем отопления

Компания ВИП-ОТОПЛЕНИЕ предлагает широкий комплекс услуг по обустройству инженерных систем «под ключ» любой сложности по оптимальным расценкам. Если Вы хотите получить профессионально выполненную работу по доступным ценам с гарантией качества – звоните нам по телефону!

Как правильно развести отопление в частном доме. Варианты обогрева жилого дома

Общеизвестный и самый распространенный способ отопить собственный дом или квартиру – сделать водяную систему. Принцип действия: теплоноситель нагревается котлом либо другим источником, затем по трубам передается отопительным приборам – радиаторам, теплым полам (сокращенно – ТП) или плинтусным обогревателям.

Примечание. Водяное отопление используется в 99% многоквартирных домов и административных зданий. Практикуется 2 способа подачи теплоносителя – из централизованной городской сети либо от индивидуальной котельной, обслуживающей конкретное сооружение.

Помещенный внутрь печки теплообменник нагревает воду, направляемую насосом к батареям

Теперь перечислим альтернативные варианты обогрева:

1. Печной. Устанавливается металлическая буржуйка или строится полноценная кирпичная печь. При желании в топку либо дымовые каналы печки встраивается водяной контур (показан выше на фото).
2. Чисто электрической — конвекторы, инфракрасные и масляные обогреватели, спиральные тепловентиляторы. Более современный способ – устройство греющих полов с применением резистивных кабелей либо полимерной пленки. Последнюю называют инфракрасной, карбоновой.
3. Воздушный. Источник тепла прогревает очищенный фильтрами уличный воздух, который принудительно нагнетается в комнаты мощным вентилятором. Более простой и дешевый вариант – установка в жилых помещениях газовых конвекторов.
4. Комбинированный — печь на дровах + электрообогреватели любого типа.

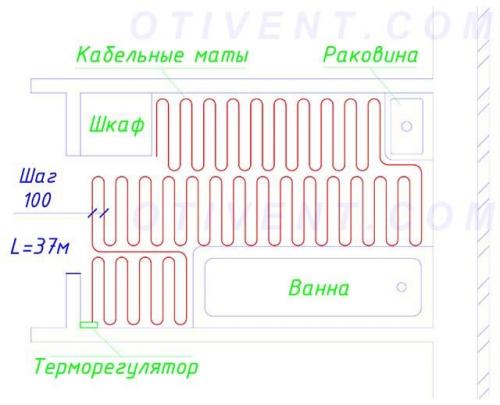

Схема обогрева ванной комнаты электрическими теплыми полами

Чтобы двигаться дальше, нужно решить, какой вид отопления лучше – выгоднее, эффективнее, удобнее. Мы однозначно рекомендуем выбрать водяную систему. Причины:

• для нагрева воды можно использовать любой энергоноситель либо комбинировать несколько видов топлива, устанавливая 2—3 котла;
• при высоких требованиях к дизайну интерьера трубная разводка монтируется скрытым способом, вместо батарей применяются плинтусные нагреватели или контуры ТП;
• возможность организовать горячее водоснабжение (ГВС) — установить двухконтурный котел либо бойлер косвенного нагрева (в зависимости от количества потребляемой воды);
• к системе можно подключить альтернативные источники энергии – солнечные коллекторы, тепловой насос;
• при необходимости отопление в частном доме делается полностью автономным – трубы прокладываются по самотечной (гравитационной) схеме плюс ставится котельный агрегат, не требующий подключения к электросети;
• система хорошо поддается регулировке, автоматизации и дистанционному управлению через сотовую связь либо интернет.

Единственный недостаток водяных сетей – стоимость монтажа, оборудования и запорно-регулирующей арматуры. Закупка и подключение электрических нагревателей обойдется дешевле, но ограничение в плане выбора топлива приведет к увеличению эксплуатационных расходов.

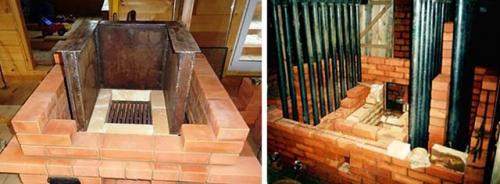

Строительство кирпичной печи – мероприятие дорогостоящее и трудоемкое. Доступная по цене железная буржуйка обогреет 2—3 смежных комнаты, потому сгодится лишь для дачи или бытовки.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/otoplenie-iz-polipropilena-svoimi-rukami-polipropilenovye-truby-dlya-otopleniya-tehnicheskie

Как спаять отопление из полипропилена. Процедура сварки полипропилена

Важное предостережение! Работы по сварке полимерных материалов должны проводиться в условиях хорошей вентиляции помещения. При нагреве и плавке полимеров выделяются токсичные вещества, которые в определённой концентрации оказывают серьёзное влияние на здоровье человека.

Процедура сварки полипропилена несложная, но требует точности и аккуратности в работе. Также следует избегать банальных ошибок, таких, как недостаточный или излишний нагрев

Первым делом необходимо подготовиться к работе:

1. На плато нагревателя установить болванки нужного диаметра.
2. Регулятор температуры пайки выставить на 260ºС.
3. Подготовить сопрягаемые детали — разметить, снять фаску, обезжирить.
4. Включить паяльную станцию.
5. Дождаться набора рабочей температуры — включения зелёного индикатора.

Сопрягаемые детали (труба — муфта) одновременно насадить на болванки паяльной станции. При этом полипропиленовая труба насаживается во внутреннюю область одной болванки, а муфта (или раструб фасонной детали) на внешнюю поверхность другой болванки.

Обычно концы трубы вставляют по границе размеченной ранее линии, а муфта насаживается до упора. Выдерживая полипропиленовые детали на разогретых болванках, следует помнить о важном нюансе технологии – времени выдержки.

При условии недостаточной выдержки по времени есть риск получить низкую степень диффузии материала, что скажется на качестве спая. Если ли же передержать детали, то высок риск деформации структуры изделия. Это чревато ухудшением качества спайки.

Рекомендуется пользоваться таблицей, где указывается оптимальное значение времени для труб с разными техническими параметрами.

Таблица времени пайки полипропиленовых труб

После выдержки деталей на болванках в течение оптимального периода времени, их снимают и быстро стыкуют нагретыми частями. Процедуру стыковки необходимо выполнить чётко, быстро (по времени в таблице), при соблюдении соосности спаиваемых деталей.

Допускается производить незначительную корректировку по осям (в течение 1-2 сек), но проворачивать детали, одну относительно другой, недопустимо.

Так выглядит спаянная конструкция – фрагмент трубопровода из полипропилена. На высокое качество пайки указывает характерный шов в месте входа трубы в фитинг

Обозначенное время пайки любых полипропиленовых труб может корректироваться в зависимости от условий производства работ и показателей материала.

К примеру, если монтаж выполняется при минусовых температурах окружающей среды, естественным образом указанные нормы увеличиваются до 50% от номинала. Для каждых отдельно взятых нестандартных условий время нагрева подбирают методом пробной спайки.

Какой диаметр трубы лучше для отопления частного дома. Двухтрубный контур в квартире многоэтажки

Чтобы правильно сделать отопление в квартире многоэтажного дома нужно изначально все спланировать. Одним из ключевых моментов при планировании является расчет диаметра трубы для отопления. Техническая часть дела называется гидравлическим расчетом. При этом на выбор диаметра труб для отопления влияют следующие факторы:

• протяженность системы;
• температура теплоносителя на подаче;
• температура теплоносителя на обратке;
• материалы и фурнитуры;
• площадь помещения;
• степень утомлённости помещения.

Иными словами, перед тем как рассчитать диаметр трубы для отопления, нужно определить гидравлические показатели системы. Самостоятельно можно провести только приблизительные расчеты, которые также могут быть использованы на практике.

От диаметра труб для двухтрубной системы отопления напрямую зависит, насколько быстро тепло от котла будет достигать конечной точки контура. Чем меньше условный проход, тем скорость теплоносителя выше. Исходя из этого, можно сделать вывод, что при неправильном выборе диаметра трубы отопления в квартире в большую сторону, скорость теплоносителя упадет, а вместе с ней будет ниже температура в последнем радиаторе. Ведь вода за большее количество времени успеет отдать большее количество тепла.

Самым простым решением как рассчитать диаметр трубы для отопления это придерживаться такого же условного прохода, как и в патрубке, отходящего в вашу квартиру от центрального стояка. Это сэкономит вам время и нервы, ведь застройщиком неслучайно был установлен контур именно с таким сечением. Перед тем как объект начали строить были проведены все расчеты, гидравлический в том числе. Если есть желание посчитать все по формуле, то используйте информацию из следующего блока.

Оптимальный диаметр трубы для отопления в квартире и в частном доме до 100 кв м составляет 25 мм. Это относится к изделиям из полипропилена.
