Расчет объема воды в системе отопления. Калькулятор объема воды в системе отопления
Чтобы узнать необходимый объем у системы отопления при определённой мощности отопительного котла, используйте калькулятор объема воды в системе отопления .
Данный онлайн калькулятор быстро рассчитает максимальный объем системы отопления дома . Если таких расчетов не сделать, то это может привести к недостаточному прогреву помещения, неэффективной работе всей системы отопления и соответственно к лишним финансовым затратам.
Выберите вид радиаторов
Объём системы отопления, л.
Полезные формулы и данные для расчета систем отопления:
Формула для расчета объема жидкости в трубе:
V (объем) = S (площадь сечения трубы) * L (длина трубы)
Объём воды в системе можно рассматривать как сумму её составляющих:
V (системы отопления) = V (радиаторов) + V (труб) + V (котла) + V (расширительного бака)
Объёмы различных элементов системы отопления:
Объем воды в радиаторе (в литрах):
- алюминиевый радиатор — 1 секция — 0,450 л.
- биметаллический радиатор — 1 секция — 0,250 л.
- новая чугунная батарея 1 секция — 1,000 л.
- старая чугунная батарея 1 секция — 1,700 л.
Объем воды в 1 м.п. трубы (в литрах):
- ø15 мм (G ½») — 0,177 л.
- ø20 мм (G ¾») — 0,310 л.
- ø25 мм (G 1,0″) — 0,490 л.
- ø32 мм (G 1¼») — 0,800 л.
- ø15 мм (G 1½») — 1,250 л.
- ø15 мм (G 2,0″) — 1,960 л.
Если наш онлайн-калькулятор был Вам полезен, или Вы считаете что здесь есть что дополнить или изменить, то ниже оставьте пожалуйста свой отзыв.
Объем системы отопления по нагрузке. От чего зависит расход теплоносителя
Согласно теории, расчет расхода теплоносителя по тепловой нагрузке выполняется с учетом трех основных параметров: проектной мощности системы, теплоемкости рабочей жидкости и разницы температур на входе и выходе котла. Каждая из этих характеристик, в свою очередь, зависит от множества других факторов. Например, проектная мощность определяется площадью и объемом отапливаемых помещений, качеством теплоизоляции, особенностями местного климата и др. Теплоемкость теплоносителя зависит от его химического состава. Разница температур может уменьшаться или увеличиваться в зависимости от характеристик отопительных батарей и их количества, материала труб, мощности циркуляционного насоса и др. Чтобы правильно определять расход теплоносителя по тепловой нагрузке, каждую из трех перечисленных величин следует рассмотреть более детально.
Проектная мощность отопительной системы
Этот показатель не стоит путать с мощностью котла. Проектную мощность системы рассчитывают индивидуально для каждого здания, учитывая множество различных параметров:
- материалы стен, потолков и перекрытий, их теплопроводящие свойства и теплоемкость;
- специфика климата в конкретном регионе, среднегодовая температура;
- количество устанавливаемых радиаторов и их характеристики;
- теплопотери в трубах;
- требуемая температура в помещениях и др.
Исходя из расчетной проектной мощности подбирается отопительный котел с соответствующими характеристиками. Как правило, мощность котельного агрегата выбирают с запасом на случай непредвиденных ситуаций: аномальных морозов, установки дополнительных батарей и др.
Тип и свойства теплоносителя
Чаще всего в системах автономного отопления используют дистиллированную воду или специальный антифриз – Термагент. Первый вариант позволяет сэкономить бюджет, но вода быстро загрязняется сторонними веществами, вызывает образование внутренних отложений и способствует развитию очагов коррозии. Ее теплоемкость составляет 4200 Дж/кг•К, по этому показателю вода превосходит любые другие жидкости. Отопительные антифризы, такие как Thermagent, производятся на спиртовой основе и содержат этиленгликоль или пропиленгликоль. По удельной теплоемкости они совершенно не уступают обычной воде и превосходят ее по всем остальным параметрам. Во-первых, такие составы оказывают щадящее воздействие на радиаторы, котлы, циркуляционные насосы и трубы, что предотвращает преждевременный ремонт. Во-вторых, термагент не вызывает коррозию и обеспечивает надежную защиту металлических поверхностей. В-третьих, такие жидкости имеют низкую температуру кристаллизации, что исключает замерзание жидкости при плановом или аварийном отключении котла в морозную погоду.
Согласно теории, расчет расхода теплоносителя по тепловой нагрузке выполняется с учетом трех основных параметров: проектной мощности системы, теплоемкости рабочей жидкости и разницы температур на входе и выходе котла.
Проектная мощность системы
Проектная мощность системы зависит от множества факторов, включая площадь и объем отапливаемых помещений, качество теплоизоляции, особенности местного климата и другие.
Теплоемкость теплоносителя
Теплоемкость теплоносителя зависит от его химического состава. Например, дистиллированная вода имеет теплоемкость 4200 Дж/кг•К, что превышает теплоемкость любых других жидкостей.
Разница температур
Разница температур может уменьшаться или увеличиваться в зависимости от характеристик отопительных батарей и их количества, материала труб, мощности циркуляционного насоса и других факторов.
Выбор теплоносителя
В системах автономного отопления часто используют дистиллированную воду или специальный антифриз – Термагент. Дистиллированная вода позволяет сэкономить бюджет, но быстро загрязняется сторонними веществами, вызывает образование внутренних отложений и способствует развитию очагов коррозии.
Термагент, производимый на спиртовой основе, содержит этиленгликоль или пропиленгликоль. Он имеет низкую температуру кристаллизации, что исключает замерзание жидкости при плановом или аварийном отключении котла в морозную погоду.
Термагент не вызывает коррозию и обеспечивает надежную защиту металлических поверхностей, а также оказывает щадящее воздействие на радиаторы, котлы, циркуляционные насосы и трубы, что предотвращает преждевременный ремонт.
Объем системы отопления расчет. Расчет объема системы отопления, включая радиаторы
Содержание:1.2.3.Домовладельцы обычно интересуются методами, как рассчитать объем системы отопления при ее ремонте или реконструкции. Проще всего сделать расчет объема системы отопления можно при помощи расчетов с использованием формул и таблиц, которыми в своей работе пользуются специалисты в области теплотехники.
Согласно этой информации, объем:- одного погонного метра трубы, имеющей диаметр 15/32 миллиметра, составляет 0,177/0,8 литра;
- объем батареи отопления из алюминия (точнее одной секции) - 0,45 литра жидкого теплоносителя (прочитайте также: " Как рассчитать объем воды в радиаторе отопления – основы и правила расчета ");
- одна секция старого/нового чугунного радиатора содержит 1/1,75 литра.
делаем расчет объема системы отопления по формуле
перед тем, как приступить к монтажу циркуляционного насоса или расширительного бачка, непременно следует сделать расчет объема системы отопления и, конечно,. чтобы получить правильный результат, необходимо суммировать объемы всех элементов отопительной конструкции, а именно котла, радиаторов и трубопроводов. Формула, позволяющая выполнить расчет емкости системы отопления и ее элементов, выглядит так: V = (VS х Е): d, гдеV - означает объем расширительного бачка;VS - объем системы отопления расчет для которой делается с учетом котла, трубопровода, батарей и теплообменника;Е - коэффициент расширения горячего теплоносителя;d – показатель эффективности емкости, которую планируется установить в отопительную конструкцию.как посчитать коэффициент расширения
когда производится расчет объема системы отопления, следует обратить внимание на коэффициент расширения используемой в качестве теплоносителя жидкости. данный параметр может характеризоваться двумя значениями, зависящими от типа устанавливаемого отопительного оборудования.в том случае, когда в отопительной системе в качестве теплоносителя будет задействована вода, тогда коэффициента расширения равен 4%, а, если этиленгликоль - 4,4%.Существуют другие, не такие точные способы как посчитать объем системы отопления. Например, можно использовать показатель мощности теплоагрегата: предполагается, что 1 кВт соответствует 15 литрам теплоносителя. Таким, образом, чтобы узнать приблизительную емкость всех элементов отопительной конструкции, необходимо знать мощность системы теплоснабжения.Часто знать точнейший объем радиатора отопления, котла, трубопровода не требуется.В качестве примера будет рассмотрен конкретный случай. Суммарная мощность всей отопительной конструкции составляет 60 кВт, тогда ее общий объем рассчитывается следующим образом: VS = 60х15 = 900 литров.Непременно нужно учитывать, что установка современных элементов системы теплоснабжения, таких как батареи, трубы, котел, в некоторой мере способствуют снижению ее общего объема. Подробная информация относительно того, какова емкость радиатора отопления или других составляющих отопительной конструкции содержится в технической документации, прилагаемой производителями к своим изделиям.
полезно знать о емкости системы отопления
когда владелец дома или квартиры завершил расчеты и теперь знает объем системы обогрева своего жилья, ему необходимо обеспечить правильную закачку жидкости в закрытую отопительную конструкцию. На сегодняшний день имеется два варианта решения данной проблемы:- Использование насоса . Можно задействовать насосное оборудование, используемое при поливе приусадебного участка. При этом надо обращать внимание на показатели манометра (см. фото этого прибора) и открыть воздухоотводные элементы системы теплоснабжения.
Сколько воды в трубе теплого пол. Объем воды (теплоносителя) в трубе (полипропилен, металл, мателлопласт)
Объем воды или теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, трубы армированные стекловолокном, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.
К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.
Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака. Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам необходимо будет купить всего 25 литров антифриза.
Предлагаем вашему вниманию форма расчета объёма воды (теплоносителя) в трубопроводе и радиаторах отопления. Введите длину трубы определенного диаметра и моментально узнаете сколько в этом участке теплоносителя.
Объем воды в трубах различного диаметра: выполнение расчета
Важно учитывать толщину трубы. Размер пластиковых труб — внешний диаметр, стальные -внутренний диаметр
После того как вы рассчитали объем теплоносителя в водопроводе, но для создания полной картины, а именно для того чтобы узнать весь объем теплоносителя в системе, еще вам понадобится рассчитать объем теплоносителя в радиаторах отопления.
Расчет объема воды в трубах
Расчет объема воды в радиатора отопления

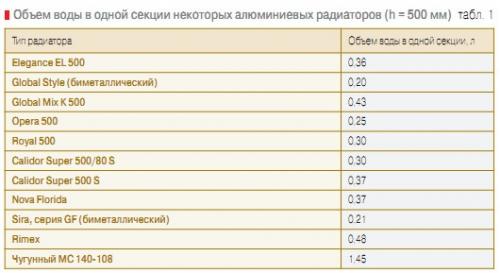

Объем воды в некоторых алюминиевых радиаторах
Уж теперь то вам точно не составит труда подсчитать объем теплоносителя в системе отопления.
Расчет объема теплоносителя в радиаторах отопления
Для того чтобы подсчитать весь объем теплоносителя в системе отопления нам необходимо еще прибавить объем воды в котле. Его можно узнать в паспорте котла или же взять примерные цифры:
- напольный котел — 40 литров воды;
- настенный котел — 3 литра воды.
Помог ли вам калькулятор? Смогли ли вы рассчитать сколько в вашей системе отопления или в трубе теплоносителя? Отпишитесь пожалуйста в комментариях.
Краткое руководство по использованию калькулятора «Расчет объема воды в различных трубопроводах»:
- в первом списке выберите материал трубы и его диаметр (это может быть пластик, полипропилен, металлопластик, сталь и диаметры от 15 — …)
- во втором списке пишем метраж выбранной трубы из первого списка.
- Жмем «Рассчитать».
«Рассчитать количество воды в радиаторах отопления»
- в первом списке выбираем меж осевое расстояние и из какого материала радиатор.
- вводим количество секций.
- Жмем «Рассчитать».
Как рассчитать объем расширительного мембранного бака
Формула подбора расширителя — V воды в трубе+радиаторы+котел * 10-12%
При знании объема воды можно легко подобрать расширительный бачок.
Автор статьи: Сергей Юшков , написано статей: 831. Комментировал: 609 раз.Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.
Внутренний объем погонного метра трубы в литрах — таблица. Вес воды в трубопроводе.
|
Расчет мощности котла по объему воды. Покомнатный расчет с учетом климатических особенностей

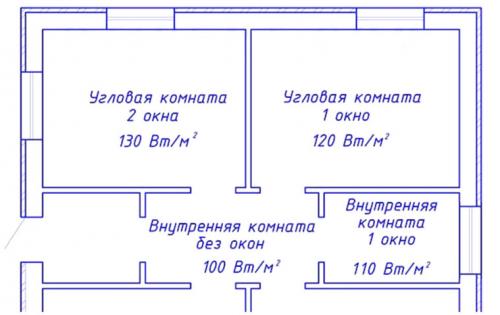

- Посчитайте потребную мощность для каждой комнаты на одном этаже. Для этого надо умножить площадь комнаты на удельную мощность отопления.
- Если высота потолков в какой-либо комнате больше 3 м, потребную мощность умножьте на h/3.
- Сложите потребные мощности для всех комнат одного этажа. Если снизу расположен другой отапливаемый этаж, умножьте получившееся число на 0,85. Если отапливаемый подвал — на 0,95. Если сверху — отапливаемый этаж, умножьте еще на 0,85.
- Посчитайте потребные мощности для всех этажей и сложите.
- Получившуюся мощность умножьте на коэффициент утепления:

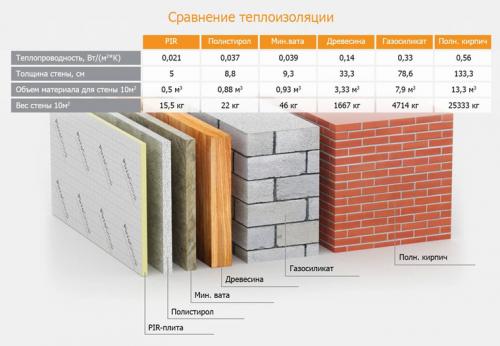

0,7-0,9 — для зданий с повышенной теплоизоляцией: стены в два кирпича плюс дополнительная теплоизоляция, окна с двойными стеклопакетами, хорошо утепленные крыша и пол.
1,0-1,5 — для зданий со стандартной теплоизоляцией: двойной кирпич, стандартное утепление крыш.
2-3 — для зданий с повышенной теплоотдачей: стены в один кирпич, увеличенное остекление, одинарные стеклопакеты.
3-4 — для неутепленных зданий из гофрированного железа, одного слоя досок или OSB и т. п. - Умножьте потребную мощность на коэффициент климатической зоны:
0,7-0,9 — для южных регионов России
1,0-1,5 — для средней полосы
1,5-2,0 — для севера - Если вы собираетесь использовать котел не только для обогрева, но и для получения ГВС, умножьте результат на 1,3.
- Теперь подберите котел с мощностью не ниже полученного значения.
- Примите в расчет КПД котла. Так, если КПД выбранного котла составляет 90 %, умножьте вычисленную мощность на 1,1. Проверьте, хватает ли мощности котла с учетом последней корректировки. Для электрических котлов этот пункт можно опустить, их КПД близок к 100%.
Объем теплоносителя в системе отопления. Правильный расчет теплоносителя в системе отопления
Содержание:1.2.3.По совокупности признаков бесспорным лидером среди теплоносителей является обыкновенная вода. Лучше всего использовать дистиллированную воду, хотя подойдет и кипячёная или химически обработанная – для осаждения растворённых в воде солей и кислорода.
Однако если существует вероятность того, что температура в помещении с системой отопления на некоторое время опустится ниже нуля, то вода в качестве теплоносителя не подойдёт. Если она замёрзнет, то при увеличении объёма велика вероятность необратимого повреждения системы отопления. В таких случаях используют теплоноситель на базе антифриза.Расчет объема теплоносителя – что нужно знать перед началом
Что требуется от идеального переносчика тепла:- Хорошая передача тепла
- Небольшая вязкость
- Низкая расширяемость при замерзании
- Небольшая текучесть
- Нетоксичность
- Дешевизна
Количество теплоносителя в системе отопления
Теплоноситель нужен после монтажа новой отопительной системы, после её ремонта или реконструкции.Перед заполнением отопительной системы требуется определить точное количество теплоносителя, для того чтобы заранее купить или подготовить необходимый объём. Нужно собрать информацию про паспортный объем всех отопительных приборов и трубопроводов. Обычно такие данные содержатся на упаковке или в справочной литературе. Объём труб легко высчитывается по их длине и известному сечению.Для наиболее распространённых элементов теплосетей объёмы теплоносителя таковы:
- Секция современного радиатора (алюминиевого, стального или биметаллического) - 0,45 литра
- Секция радиатора старого типа (чугунного, МС 140-500, ГОСТ 8690-94) – 1.45 литра
- Погонный метр трубы (15 миллиметров внутренний диаметр) - 0,177 литра
- Погонный метр трубы (32 миллиметров внутренний диаметр) - 0,8 литра
Нам недостаточно подсчитать расход теплоносителя – формула для вычисления объёма расширительного бака также совершенно необходима.Мало просто просуммировать объёмы составляющих теплосети (радиаторов, котла и трубопроводов). Дело в том, что в процессе нагревания исходной объём жидкости существенно изменяется, а следовательно возрастает давление. Для того чтобы его скомпенсировать, применяют так называемые расширительные баки. Их объём вычисляется с использованием следующих показателей и коэффициентов: Е - так называемый коэффициент расширения жидкости (исчисляется в процентах). Для разных теплоносителей он разный. Для воды он составляет 4%, для антифриза на базе этиленгликоля - 4,4 %.d - коэффициент эффективности расширительного бакаVS – расчетный расход теплоносителя (просуммированный объём всех составляющих системы теплоснабжения)V – результат вычисления. Объём расширительного бака.Формула для расчета - V = (VS x E)/dРасчет теплоносителя в системе отопления выполнен – пора заливать! Существуют два варианта заполнения системы, в зависимости от её конструкции:
- Заливка «самотёком» - в высшей точке системы в отверстие вставляется воронка, через которую постепенно заливается теплоноситель. Нужно не забыть в нижней точке системы открыть кран и подставить какую-то ёмкость.
- Принудительная закачка с помощью насоса . Подойдет практически любой электрический насос малой мощности. В процессе заполнения следует контролировать показания манометра, дабы не переборщить с давлением. Очень желательно не забыть открыть воздушные клапаны на батареях.
