Как установить батарею отопления. Монтаж стальных, алюминиевых и биметаллических радиаторов

Как установить батарею отопления. Монтаж стальных, алюминиевых и биметаллических радиаторов

Теперь давайте разберем, как правильно устанавливать радиаторы отопления. Алюминиевые, биметаллические и стальные модели продаются в специальной пленке. Так вот, не спешите срывать ее – она послужит дополнительной защитой изделия от грязи.

Помните! Срывать пленку лучше после окончания всех работ по установке батареи.

Разберем, как выполняется зацепка радиатора на кронштейны, а также подключение его к трубопроводу.

Совет : Прежде чем, вы начнете сборку изделия, лучше потренироваться на «сухую», так вы и опыт получите, и поймете, что к чему.

• отключается система отопления или, если есть запорные краны, просто перекрывается место перед агрегатом. Благодаря этому, можно не выключать котел, а просто обесточить батарею, которую требуется заменить;
• если демонтаж не требуется, на готовые кронштейны вешается батарея, проверяется по уровню и регулируется до отметки нуля;
• в зависимости от выбранной схемы закручиваются краны, заглушки и запорная арматура;

Совет : Лучше всего если в трубопроводе, который подводит теплоноситель к изделию, вмонтировать запорную арматуру. В случае потребности ремонта, это позволит не отключать отопительную систему полностью. Но для этого придется сделать байпас.

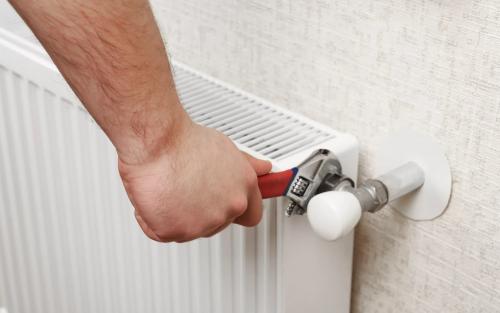

• когда краны установлены, необходимо подтянуть их динамометрическим ключом.

Важно! Подтягивать нужно аккуратно, руководствуясь инструкцией. Обычно именно там указывают на рекомендуемую силу затяжки. Если документ не содержит этой информации, придется определять на ощупь. Просто потихоньку вращайте гайки, и следите, чтобы паронитовые или резиновые прокладки не передавило.

• подключите трубопровод, каким образом это делать – пайкой, сваркой или сгонами — решать исключительно вам, ведь все зависит от ситуации, типа строения и предпочтений самого владельца жилья;
• начинается опрессовка системы;
• теперь можно проводить пробный запуск.

Если монтаж выполнен правильно, протечек быть не должно. А в том случае, когда такие обнаружены, нужно исправить проблему, подтянув соединения.

Помните! Монтируя алюминиевые батареи, работайте с ними аккуратно, чтобы не нанести механических повреждений. Неосторожное поведением можно погнуть их – это конечно не ухудшит качество работы, но значительно снизит их привлекательность.

Установка радиаторов отопления в деревянном доме. Газовое отопление – востребованный метод

Если есть возможность подключения к магистральному трубопроводу, выгодным решением станет использование природного газа. Этот вид топлива наиболее экономичный, потому что его стоимость не сильно отражается на бюджете. Для организации полноценной системы нужно приобрести котел, с помощью которого будет нагреваться теплоноситель, металлопластиковые трубы, радиаторы, расширительный бак, циркуляционный насос, запорно-регулировочную арматуру, крепежные элементы. Также нельзя забывать о группе безопасности, состоящей из предохранительного клапана, воздухоотводчика, прибора, измеряющего давление. Она располагается в непосредственной близости от котла и осуществляет контроль, обеспечивая безаварийное функционирование системы.

Газовое отопление должны устанавливать мастера, потому что в этом процессе есть много нюансов

Газовое отопление в деревянном доме имеет много преимуществ:

• эффективность – обогревательное оборудование обладает высоким КПД и отличается прекрасными техническими характеристиками. Котлы оснащаются автоматикой, благодаря которой существенно упрощается процесс эксплуатации. Ассортимент оборудования огромен, поэтому владельцы частного жилья могут подбирать котлы по нескольким критериям: габариты, мощность, тип теплообменника, конструктивные особенности (закрытая и открытая камера сгорания), исполнение (напольные и настенные);
• магистральный газ практически не загрязняет окружающую среду, а продукты горения удаляются с помощью дымохода;
• надежность – система оснащается автоматическими приспособлениями, молниеносно реагирующими на внештатные ситуации;
• полная автономность – существуют котлы, работа которых не зависит от электрической сети.

Отопление деревянного дома газом пользуется неизменной популярностью, несмотря на наличие определенных недостатков. К числу минусов относятся строгие требования пожарной безопасности. Прежде всего, имеется в виду обустройство отдельного помещения, в котором будет располагаться оборудование.

Это важно знать: дерево подвергается влиянию перепадов температур. По данной причине в ходе монтажных работ применяются «скользящие» крепления и компенсаторы.

Как правильно установить радиатор отопления в частном доме. Пошаговая инструкция по замене радиаторов отопления различного подключения

Радиаторы – ответственный и аварийно-опасный элемент системы обогрева. Сигналы для незамедлительной замены батарей отопления:

• протечки в местах соединения секций или любом месте корпуса;
• появление трещин на лакокрасочном слое, свидетельствующих о начале разрушения радиатора;
• неравномерный прогрев поверхности конвектора, устранить который не помогло.

Часто батареи меняют при покупке нового жилья и проведении капитального ремонта.

В каждом случае алгоритм работы может различаться. На это влияет: вид и материал подводящих труб; время года; наличие или отсутствие отсекающих кранов; схема разводки.

Что предстоит сделать

В упрощённом виде порядок работы по замене сводится к шести этапам:

1. Опустошение системы отопления.
2. Демонтаж старой батарей.
3. Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
4. Монтаж отсекающих кранов.
5. Подключение батареи и проверка герметичности соединений.
6. Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.

Минимальное время и трудозатраты потребует замена радиаторов отопления, оснащённых кранами, перекрывающими входящий и исходящий поток теплоносителя (см. фото ниже).

В этом случае работу можно провести без спуска воды из системы отопления. Секция радиатора рассчитана на 200–400 мл теплоносителя и его легко слить в подставленную ёмкость.

В какое время года лучше менять батареи

Замена батареи может занимать от 10 минут до 3-4 часов.

В частном доме, если всё подготовлено, а материал закуплен, время года можно не учитывать. Отключение отопления на 1-2 часа даже в сильный мороз не сильно скажется на комфорте.

В многоквартирном доме для замены радиатора без отсекающих кранов выбирают позднюю весну или раннюю осень. В отопительный сезон отключают весь стояк. На это неохотно идут управляющие компании, так как даже на непродолжительное отключение последует жалоба жильцов подъезда, особо принципиальные могут потребовать перерасчёта.

Кроме того, после возобновления подачи тепла (заполнения системы) есть вероятность гидроудара, что может привести к аварии в любой квартире и затоплению соседей, за что также будет отвечать УК. В рабочее время некоторые квартиры остаются без присмотра, что может привести к неприятным последствиям, так как своевременно узнать о протечке невозможно.

В летний период коммунальные службы проводят профилактические работы в том числе опрессовку системы, что может затруднить процесс замены, так как подача теплоносителя может быть осуществлена неожиданно и во время, когда жильцы отсутствуют. Лето – период отпусков и цена на замену батарей в это время может быть выше.

Вывод: в частном доме работы проводят по мере необходимости, в многоквартирном — в мае–июне или августе–сентябре. Отсекающие краны позволяют работать в любое время.

Подготовительные работы

Любую работу желательно провести в кратчайшие сроки, а это возможно только в случае правильной подготовки.

В случае замены батареи заранее:

• согласовывают дату работы с мастерами и управляющей компанией;
• покупают радиаторы, подходящие по конструкции;
• готовят инструменты и расходные материалы: сгоны, фитинги, краны, терморегуляторы, рабочий инструмент.

Важно правильно подобрать комплектующие для предстоящих условий эксплуатации.

Выбор радиаторов

Типичная система отопления частного дома рассчитана на максимальное давление в 3 атм и редко более.

Регулируемый пружинный предохранительный клапан. Наиболее часто используется в системах индивидуального отопления.

При превышении сработает защитный клапан (на крышке видна надпись 3 бар). Исходя из этого, для индивидуальных систем подойдут практически любые из имеющихся в продаже радиаторов.

Для многоквартирных домов до 6-7 этажей можно выбирать стальные, биметаллические или чугунные радиаторы. Алюминиевые изделия не подойдут даже для 5-этажек – теплоноситель в централизованных сетях не подходит для таких приборов. В домах выше 9 этажей где давление в системе гораздо выше, нельзя использовать алюминиевые, чугунные и некоторые виды стальных конвекторов, лучше выбрать биметаллические радиаторы.

Межосевое расстояние радиаторов отопления.

Межосевое расстояние учитывают при диагональной схеме подключения, в этом случае не придётся подгонять имеющиеся трубы.

Наиболее эффективное – диагональное подключение.

Пример диагонального подключения радиатора отопления.

В разводке многоквартирных домов межосевое расстояние обычно равно 300, 350 или 500 мм. Исходя из этого, приобретают радиаторы.

В любом другом случае обращают внимание на размеры старого и нового радиаторов, чтобы была возможность подвести трубы к нужным местам.

Необходимый инструментарий и расходный материал

Набор приспособлений для проведения работы зависит от способа подключения, вида старых и новых конвекторов.

Правила установки радиаторов отопления. Детали, необходимые для правильной установки

Детали, которые требуются для установки батарей своими руками, покупают, исходя из особенностей устройства системы теплоснабжения. Например, если радиатор будет задействован в однотрубном отоплении, тогда нужен байпас. Благодаря данному элементу, в случае необходимости проведения ремонта или замены батареи отопления своими руками. обогрев в помещении не надо отключать. Этот момент очень важен, поскольку в зимнюю стужу нежелательно перекрывать теплоснабжение дома.

Схема установки радиаторов отопления и тип отопительного прибора определяют, какое количество соединительных и прочих функциональных деталей потребуется приобрести, чтобы произвести монтаж грамотно (прочитайте также: «Правильная установка батарей отопления: инструкция «). Согласно проекту и размерам батарей выбирают такие элементы как ниппели, уголки, муфты, переходники. Также необходимы запорные вентили.
Специалисты рекомендуют приобретать запорную арматуру радиаторного типа и не отдавать предпочтение сложным шаровым кранам с так называемой «американкой», поскольку их установка требует наличия профессиональных навыков. Не имея опыта, исполнителю работ будет достаточно проблематично обеспечить герметичность соединений.

Когда выполняется установка радиатора отопления своими руками, чтобы присоединить его к трубопроводу, нужны сгоны, имеющие резьбу, соответствующую размерам батареи отопления и труб. На сгоны также накручивают втулку, которую потом скручивают и вставляют в батарею. С помощью сгонов, изображенных на фото, легче подключать радиатор к контуру и нет необходимости пользоваться сваркой для соединения стыков между подводкой и трубопроводом.

Если планируется выполнять установку чугунных батарей отопления. в первую очередь следует убедиться, что кронштейны, входящие в комплект, соответствуют материалу, из которого построены стены помещения.
Правила установки радиаторов отопления регламентируют, что из прибора необходимо удалить попавший туда воздух, а для этого обычно его оснащают краном Маевского. Как правило, он входит в заводскую комплектацию, в противном случае его нужно приобрести.

Как правильно установить батарею под окном. Эффективные способы подключения

Прежде чем продолжить изучение, как правильно выбрать, установить и подключить радиаторы отопления и другие отопительные приборы, необходимо рассмотреть два основных вида разводки труб существующих систем отопления. Они различаются принципами организации подачи теплоносителя в батареи и возврата его в систему.

На практике труба, подающая тепло, именуется «подача». Труба, возвращающая теплоноситель – «обратка». Вертикальная труба разводки (подача или обратка) называется «стояк».

В однотрубных системах отопления теплоноситель подается неравномерно. В дальние от котла приборы он поступит, уже несколько остыв. Потому у однотрубных контуров есть ограничения по протяженности

Традиционные варианты разводки:

• Однотрубная. Разводка устроена так, что роль подачи и обратки играет одна труба. Батареи в нее «врезаются» последовательно. Теплоноситель обходит отопительные приборы по порядку их подключения.
• Двухтрубная. В двухтрубной разводке одна труба – подача, другая – обратка. При таком варианте отопительные приборы батареи присоединяются одновременно к обеим трубам, параллельно друг другу. Теплоноситель циркулирует по всем батареям одновременно.

От вариантов присоединения отопительных приборов зависит коэффициент «Z» в формуле расчета тепловой мощности.

Наиболее широко применяемые на практике способы подключения:

Способ №1. По диагонали. Z = 1,0.

Такой порядок подключения – самый эффективный, особенно если система отопления работает плохо. Теплоноситель поступает в батарею с одной стороны сверху, проходит через всю внутреннюю полость и выходит снизу с другой стороны.

Тепловая энергия передается всей поверхности отопительного прибора. Для радиаторов длиной более 12 секций этот способ рекомендуется настоятельно.

Способ №2.  С боковой стороны (сверху – вход, снизу — выход). Z = 1,03.

До недавнего времени – самый распространенный прием подключения батарей. Он удобен при монтаже из-за малой протяженности подключений.

Как заменить батареи отопления по закону. Кто должен менять батареи в приватизированной квартире — решение проблемы

Большинство жильцов многоэтажных домов рано или поздно задаютсяв– сам собственник или специалисты обслуживающей организации?

И если вас не устраивает однозначный ответ со стороны недобросовестных ЖЭКов типа « у вас стоит – вы и меняйте» давайте рассмотрим вместе все тонкости и нюансы данной проблемы, начиная от принадлежности потекшего радиатора к частной или общедомовой собственности, до его замены на конкретные новые аналоги.

Кто должен менять батареи в квартире ЖЭК или собственник?

При возникновении аварийной ситуации или плановой замене радиатора, собственник, не имеющий навыков в работе с сантехникой обращается в управляющую организацию с заявкой о бесплатной замене вышедшего из строя или морально устаревшего отопительного оборудования.

В большинстве случаев там ему отказывают, ссылаясь на то, что в зону их эксплуатационной ответственности входят только стояки и подвальные коммуникации, индивидуальный тепловой узел (ИТП).

Такой ответ еще в недавнем прошлом был правомерным и для замены радиатора жильцу приватизированной квартиры приходилось тратить немалые деньги на покупку новой батареи и оплату услуг сантехника.

Однако со вступлением в силу такого нормативного документа, как Постановление Правительства РФ от N 491 от 13 августа 2006 года (последняя редакция — 12 октября 2018 года) все изменилось. Так, согласно пункту 6 раздела I данного документа общедомовой собственностью являются такие элементы отопительной системы, как:

• вертикальные трубы подачи и обратки (стояки);
• обогревающие приборы (радиаторы);
• коллективные теплосчетчики;
• выполняющие запорную и регулирующую функции краны, воздухоотводчики и задвижки;
• прочее отопительное оборудование, смонтированное на данной системе.

И так как никаких уточнений о месторасположении отопительных приборов в данном документе нет, поэтому по умолчанию квартирный радиатор относится к собственности дома.

Замена аварийной (потекшей) батареи

Итак, мы определились, что все установленные в приватизированной квартире радиаторы являются частью общедомового имущества.

В случае их протечки при проведении гидравлических испытаний (опрессовке) летом или запуске системыследующие действия:

1. Позвонить сантехнику, а лучше написать заявку в обслуживающую организацию с указанием номера квартиры, даты и характера возникшей проблемы;
2. До прихода сантехника отодвинуть от потекшей батареи всю мебель, убрать шторы. Для того чтобы вытекающий из радиатора теплоноситель не просачивался через стыки плит перекрытий к соседям под участок, на котором происходит протечка подставляют подходящую емкость – миску, небольшое ведерко.
3. Дожидаться сантехника часто и настойчиво, напоминая ему звонками о существовании вашей проблемы;
4. По приходу сантехника выслушать его вердикт по потекшему радиатору. Так очень часто протечка наиболее распространенной чугунной батареи устраняется заменой не самого отопительного прибора, а соединяющих его секции радиаторных ниппелей. Такая работа займет немало времени, но при этом ничего вам стоить не будет. Если же радиатор потек из-за коррозии ребер и соединяющих их фитингов сантехник однозначно скажет, что его необходимо менять, а также, есть ли у него аналогичный на замену или нет.

Как установить батарею отопления в квартире. Как установить радиаторы своими руками

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

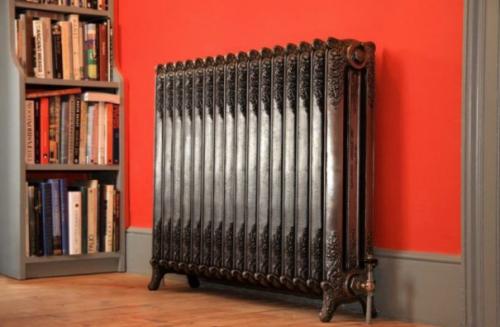

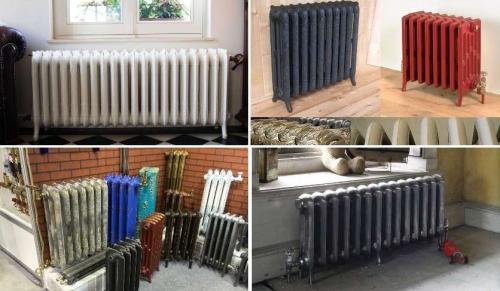

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

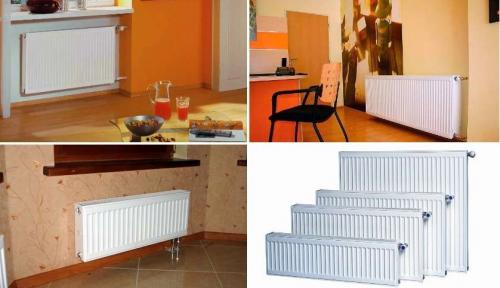

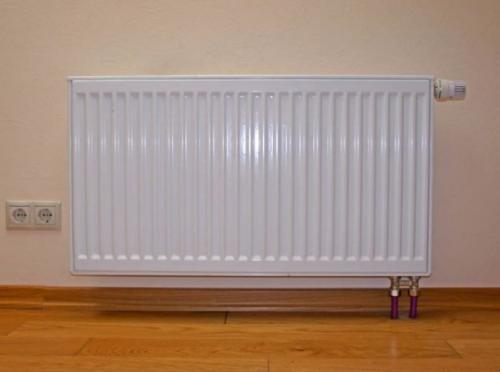

Стальные радиаторы

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Габариты в зависимости от модели стального радиатора различны:

• высота — 200-900 мм;
• длина — 300-4000 мм;
• глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Плюсы радиаторов из стали:

• быстрое нагревание;
• минимальный объем теплоносителя;
• КПД до 75%;
• возможность регулировки;
• нет соединений, где могла бы возникнуть протечка;
• приятный дизайн;
• экономичная цена.

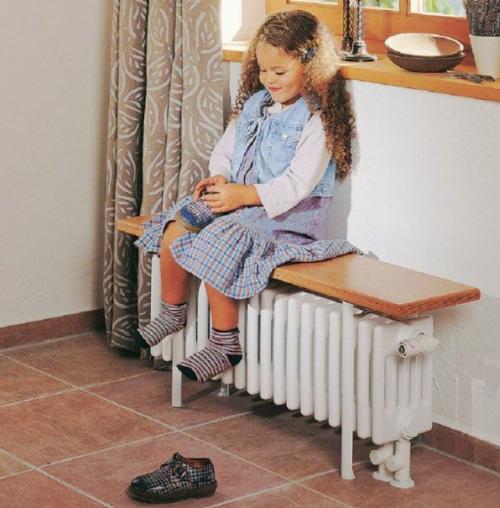

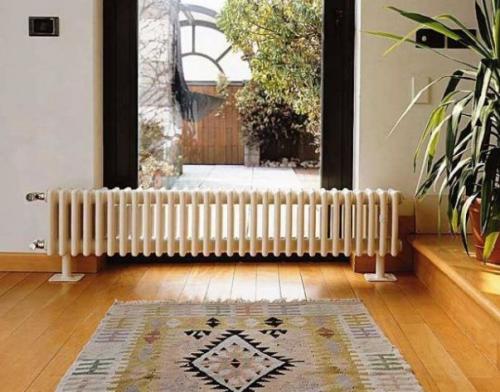

Стальная батарея в форме скамейки

Среди недостатков:

• неустойчивость к гидроударам;
• ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
• подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

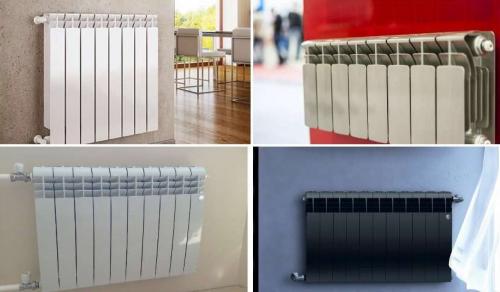

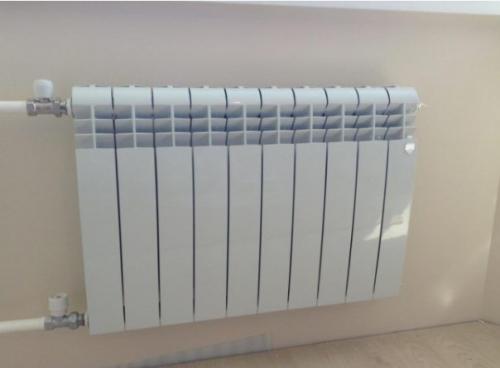

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

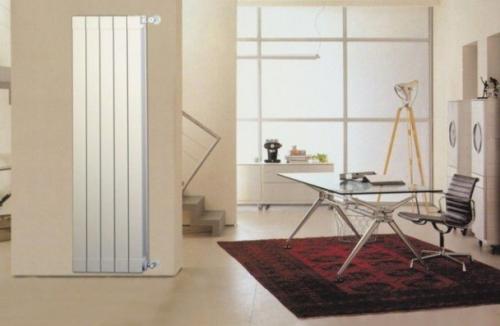

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

• быстрое нагревание;
• высокая теплоотдача;
• низкий вес;
• долговечность.

К недостаткам можно отнести:

• возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
• накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

Биметаллические радиаторы

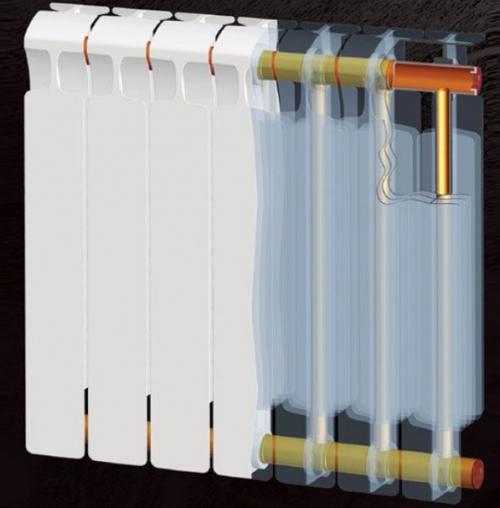

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Наиболее ценные качества биметаллических радиаторов:

• легкость;
• большой срок службы;
• высокая теплоотдача;
• устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.
