Таблица подбора тепловой мощности для стальных радиаторов. Таблица мощности стальных радиаторов

Специалисты компании «Термомир» подскажут таблицу мощности стальных радиаторов и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Таблица мощности стальных панельных радиаторов. Технические характеристики стальных панельных радиаторов 22 типа

Специалисты компании «Термомир» подскажут технические характеристики стальных панельных радиаторов 22 типа и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Таблица мощности стальных радиаторов 22 тип. Расчет по площади

Это самый простой вариант определения более-менее точного количества необходимого для обогрева тепла. При расчете основной отправной точкой выступает площадь квартиры или дома, где осуществляется организация отопления.

Значение площади каждого помещения имеется в плане квартиры, а для вычисления конкретных значений по расходу тепла на помощь приходит СНиП:

Для средней климатической зоны норма для жилого помещения определена, как 70-100 Вт/1 м².
Если температура в регионе опускается ниже -60 градусов, уровень обогрева каждого 1 м²необходимо увеличить до 150-220 Вт.

Для расчета панельных радиаторов отопления по площади, кроме приведенных норм, можно использовать калькулятор . В учет обязательно берут мощность каждого обогревающего прибора. Значительные перерасходы лучше не допускать, т.к. по мере увеличения итоговой мощности увеличивается также количество батарей в системе. В случае с центральным отоплением подобные ситуации не являются критичными: там каждая семья оплачивает только фиксированную стоимость.

Совсем другое дело в автономных отопительных системах, где последствием любого перерасхода является рост оплаты за объем теплоносителя и работу контура. Тратить лишние финансы непрактично, т.к. за полный отопительный сезон может набежать приличная сумма. Определив с помощью калькулятора, сколько точно нужно тепла на каждую комнату, легко узнать, сколько приобретать секций.

Для простоты на каждом отопительном приборе указывается объем выделяемого им тепла. Эти параметры обычно содержаться в сопроводительной документации. Арифметика здесь простая: после определения количества тепла полученную цифру нужно разделить на мощность батареи. Полученный после этих несложных операций результат и является числом секций, необходимых для восполнения утечек тепла в зимнее время.

Для наглядности лучше разобрать простой пример: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Дальнейшие действия: производится деление общего значения 1600 на 170. Выходит, что приобретать нужно 9,5 секций. Округление можно осуществить в любую сторону, на усмотрение владельца дома. Если в помещении есть дополнительные источники тепла (например, кухонная плита), то округлять нужно в сторону уменьшения.

В противоположную сторону рассчитывают, если в комнате имеются балконы или просторные окна. То же самое касается угловых помещений, или если стены плохо утеплены. Расчет очень простой: главное при этом не забывать про высоту потолков, т.к. она не всегда стандартная. Значение имеет также тип используемого для возведения здания строительного материала и вид оконных блоков. Поэтому данные расчета мощности стальных радиаторов отопления нужно воспринимать, как приблизительные. Калькулятор в этом отношении куда удобнее, т.к. в нем предусмотрены корректировки по стройматериалам и характеристикам помещений.

Расчет радиаторов 22-го типа. Рассчитываем число секций батареи

Производители радиаторов отопления указывают в паспорте теплоотдачу 1 секции различными способами, например:

Q = 200 Вт, температурный напор Δt = 70 °С (другой вариант – Dt = 70 °С);
Q = 160 Вт, Δt = 50 °С;
в виде таблицы, где дается квадратура, обогреваемая 1 секцией.

Следует понимать, что изготовитель приводит в паспорте изделия расчетные значения теплоотдачи согласно требованиям нормативной документации. Указанные параметры отличаются от реальной тепловой мощности, поскольку привязаны к определенным условиям – температуре теплоносителя и комнатного воздуха.

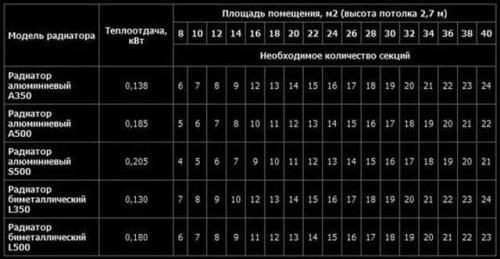

Пример таблицы с параметрами отопительных приборов от производителя

Пример. Теплоотдача 200 Вт при Dt = 70 °С означает следующее: радиаторная секция отдаст 0,2 кВт энергии, если разница между средней температурой теплоносителя и воздуха помещения составит 70 °С. Расшифруем: t подачи должна составлять 100 градусов, обратки – 80 °С, воздуха – 20 °С. Подобный температурный график иногда поддерживают централизованные системы отопления, в частных домах вода греется значительно меньше – до 60—70 °С.

При расшифровке показателя Δt = 50 °С картина более реалистичная: t подачи = 80 градусов, t обратки – 60 °С. Температура 80 °С считается максимальной для современных бытовых котлов. Данные в виде таблицы, предлагаемой производителями, тоже привязаны к завышенным температурным графикам отопления.

Как правильно выполняется подбор и расчет количества секций радиаторов, если в паспорте указана величина Dt = 70 °С:

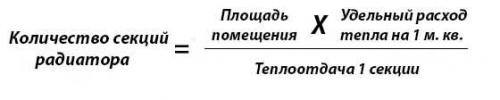

Определите тепловую мощность, необходимую для обогрева помещения (раздел первый данной статьи).

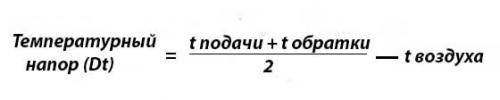

Посчитайте собственную дельту Δt, подставив в формулу реальные показатели температуры подачи 70 градусов, обратки – 60 °С, воздуха в комнате – 22 °С: Dt = (70 + 60) / 2 — 22 = 43 градуса (вы подставляете свои цифры).
Возьмите паспортное значение теплоотдачи 1 секции радиатора и умножьте на понижающий коэффициент, приведенный в таблице и соответствующий рассчитанной дельте. В данном примере он составляет 0,53. Получите реальную мощность секции.
Поделите потребное количество теплоты на реальную мощность – узнаете число секций батареи.

Пример. На обогрев комнаты нужно 3 кВт энергии, паспортная теплоотдача секции равна 200 Вт при Δt = 70 °С, реальная дельта составляет 43 градуса. Мощность в условиях эксплуатации выйдет 200 х 0,53 = 106 Вт, количество секций – 3000 / 106 = 29 шт. с округлением в большую сторону.

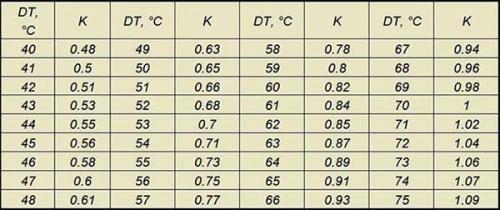

Когда в документации указана мощность и температурный напор Δt = 50 °С либо дана таблица с квадратурой, просто подбирайте число секций с полуторным запасом. Порядок расчета на примере алюминиевых радиаторов доступно пояснит эксперт в следующем

Важный момент: для расчета абсолютно не играет роли материал отопительных приборов – биметаллические, алюминиевые или чугунные. Имеют значение только параметры, указываемые производителем в технической документации.

Мощность стального радиатора 22 типа. Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.

Источник: https://alyuminievye-batarei.aystroika.info/stati/obem-vody-v-stalnyh-radiatorah-ti-radiator-stalnoy-panelnyy-22-type-nizhnee-podklyuchenie

Таблица стальных радиаторов. Как выбрать стальной радиатор

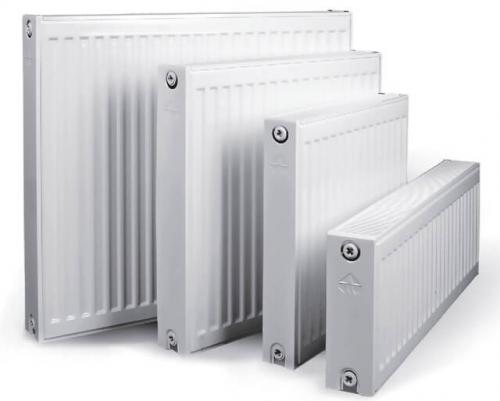

Стальные радиаторы популярны благодаря хорошей теплоотдаче, стильному внешнему виду и небольшому весу. Но чтобы они обеспечивали помещение достаточным количеством тепла, необходимо выбрать модель подходящей мощности.

Мы рассмотрим разновидности оборудования, а также расскажем, как подобрать радиатор по размеру помещения и длине.

Виды оборудования

Радиаторы из стали состоят из одной, двух или трех панелей. Дополнительно оснащаются оребрением - гофрированными элементами из металла.

Существуют следующие виды стальных радиаторов :

10 - однопанельные, обладают легким весом, низкой производительностью;
11 - однопанельные с 1 пластиной оребрения, более тяжелые и мощные, чем предыдущие;
21 - двухпанельные с 1 оребрением;
22 - двухпанельные с 2 пластинами оребрения, более мощные, чем 21-ая модель;
33 - трехпанельные с 3 пластинами оребрения, самые мощные модели по теплоотдаче.

У каждого типа оборудования широкий размерный ряд. Модели отличаются длиной, высотой и мощностью. Выбор стального радиатора поможет сделать таблица, где все характеристики собраны вместе.

Таблица подбора радиаторов

Таблица подбора тепловой мощности для стальных радиаторов. Таблица мощности стальных радиаторов 06

*Длина и высота в мм

**На перекрестке показателей длины и высоты - мощность радиаторов в Вт. Рассчитать мощность оборудования можно по размеру помещения

Расчет мощности по площади помещения

Радиаторы по площади выбираются согласно СНиП, которые регламентируют оптимальный объем тепла для различных строений: для панельного здания - 41 Вт на 1 м³, для дома из кирпичей - 34 Вт на 1 м³.

Для определения мощности оборудования рассчитываем объем помещения - перемножаем ширину, высоту и длину. Полученную цифру умножаем на СНиП (34 или 41 Вт), и у нас выйдет показатель тепла, оптимальный для обогрева данного помещения.

Например, если комната панельного дома имеет площадь 15 м² и потолки 3 м, то для нее подойдет оборудование с мощностью 1845 Вт. Согласно таблице подбора оборудования такой показатель у модели 22 типа с высотой 500 мм и длиной 900 мм.

В нашем магазине представлен широкий выбор оборудования различных размеров. Опытные продавцы помогут сориентироваться в ассортименте и сделают индивидуальный подбор радиатора для вашего помещения.

Таблица мощности стальных радиаторов лемакс. Устройство радиаторов с боковым подключением

Стальные панельные радиаторы представляют собой панели, сваренные из двух рифленых листов стали. К панелям крепятся дополнительные отдающие тепло ребристые поверхности – конвекторы. Такая конструкция обеспечивает быстрое прогревание и остывание радиатора.
Модели с боковым подключением имеют такие конструктивные элементы:
1. Панели и конвекторы, количество которых зависит от типа радиатора
2. Четыре отверстия с внутренней резьбой G1/2"-B. К двум из этих отверстий подключаются трубы, оставшиеся оборудуют заглушкой для не используемого отверстия и клапаном для отвода воздуха, устанавливаемым на верхнее отверстие противоположное входу теплоносителя.

Радиаторы с боковым подключением LEMAX Premium

Завод «Лемакс» выпускает панельные радиаторы с боковым подключением в широком разнообразии размеров и типов. Размерный ряд включает радиаторы высотой 200, 300, 400, 500, 600 мм и длиной от 400 до 3000 мм с шагом 100 мм. Радиаторы с боковым подключением выпускаются с приваренными элементами крепления Hook/Standart.

Тип радиатора зависит от количества панелей и конвекторов:

ТИП 10 - 1 панель;

ТИП 11 - 1 панель + 1 конвектор;

ТИП 20 - 2 панели;

ТИП 21 - 2 панели + 1 конвектор;

ТИП 22 - 2 панели + 2 конвектора;

ТИП 30 - 3 панели;

ТИП 33 - 3 панели + 3 конвектора.

Для всех радиаторов LEMAX Premium с боковым подключением максимальное рабочее давление составляет 10 бар (1,0 МПа), максимальная температура теплоносителя - 120 °С.

Комплектация

Радиаторы поставляются в полной комплектации, готовой к монтажным работам. В комплект радиатора с боковой подводкой входят:

радиатор - 1 шт.;
кронштейн L-образный - 2шт. - для радиаторов длиной до 1700 мм, 3 шт. - для радиаторов длиной свыше 1700 мм; радиаторы высотой 200 мм кронштейнами не комплектуются;
кран Маевского - 1шт.;
пробка глухая - 1шт.;
крепления кронштейнов - 4 шт. (дюбель-шуруп) для радиаторов длиной до 1700 мм, 6 шт. (дюбель-шуруп) для радиаторов длиной свыше 1700 мм;
упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
паспорт изделия.

Крепление

Радиаторы с боковым подключением крепятся к стене с помощью четырех кронштейнов, при длине более 1700 мм используется шесть кронштейнов. Для крепления к гипсокартонным стенам дополнительно используют специальные дюбели.

Гарантия качества

Выпускаемые заводом LEMAX Premium радиаторы соответствуют ГОСТ 31311-2005. Радиаторы изготавливаются из российской стали на оборудовании итальянского концерна Leas и проходят заводские испытания под давлением 15 бар (1,5 МПа). «Лемакс» дает гарантию 10 лет на радиаторы своего производства.

Расчет стальных радиаторов отопления по площади калькулятор. Расчет стальных радиаторов отопления (калькулятор)

Специалисты компании «Термомир» подскажут расчет стальных радиаторов отопления (калькулятор) и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Категории: Мощности для стальных радиаторов, Стальные радиаторы, Панельные радиаторы, Технические характеристики, Стальной радиатор, Радиаторы с боковым, Рекомендации по монтажу, Отопления по площади

⇦

⇨
