Грамотная обвязка котла отопления полипропиленом. Виды и характеристика трубных изделий для системы отопления

12.05.2022 в 13:28

Грамотная обвязка котла отопления полипропиленом. Виды и характеристика трубных изделий для системы отопления

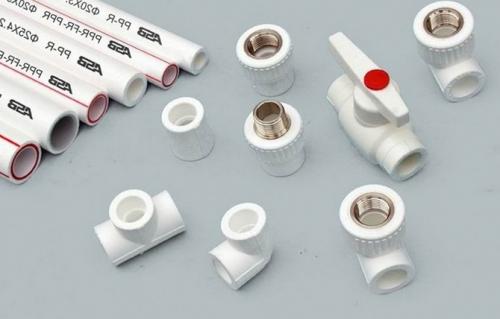

Для систем отопления используют два вида труб марки PN25:

  • с внутренним армирующим слоем полипропилена и стекловолокна;
  • с дополнительной внутренней оболочкой из алюминиевой фольги.

Для обвязки котла с естественной циркуляцией обычно используют полипропилен, армированный смесью полиэтилена со стекловолокном. Давление практически равно атмосферному, температура на выходе обычно не превышает 80-85 ℃ Поэтому использование более дорогих труб с внутренней оболочкой из фольги может оказаться пустой тратой денег.

Грамотная обвязка котла отопления полипропиленом. Виды и характеристика трубных изделий для системы отопления

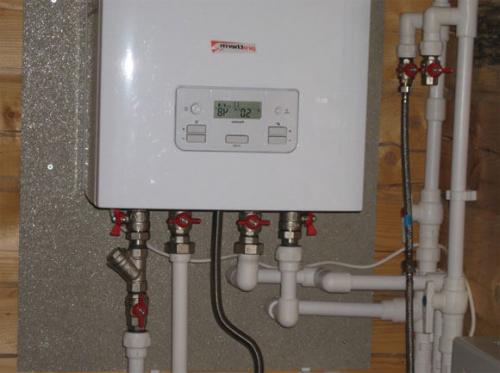

Для газовых и электрических котлов обвязку можно сделать из трубы PN25 с любым типом армирования. Стеклоармированный полиэтилен обладает более низким коэффициентом теплового расширения. Полипропилен с алюминиевой фольгой меньше деформируется и провисают из-за нагрева.

При пайке с фитингами фольгу приходится зачищать, поэтому трудоемкость сборки обвязки котла получается выше.

На материалах для обвязки котлов отопления полипропиленом в частном доме экономить не стоит. Во-первых, в отличие от горячего водоснабжения трубы и фитинги системы отопления постоянно находятся в нагруженном состоянии, а значит риск протечек в случае брака резко возрастает.

Во-вторых, любая авария, ее ликвидация с перепайкой полипропилена обойдется намного дороже, чем выгода от условной экономии на материалах. Разрыв полипропилена может стать причиной выхода из строя котельного оборудования.

Трубы PN25 c алюминиевой фольгой могут эксплуатироваться при температуре до 95 ℃, максимально давление не должно превышать 10 атм, рабочее – 2,5 атм. Для питающей линии закачки воды можно использовать неармированную трубу из полиэтилена PN10 PPR.

Грамотная обвязка котла отопления полипропиленом. Виды и характеристика трубных изделий для системы отопления

Какие трубы нужны для твердотопливного котла. Требования к дымоходным трубам для твердотопливных котлов

Дымоходы для твёрдотопливных котлов должны соответствовать общим требованиям, изложенным в СНиП по строительству 2.04.05-91, 41-01-2003; СП 7.13130.2011, СП 60.13330.2012; ДБН В 2.5-20-200 и НПБ 252-98. В нормативных документах подробно перечисляются нормы, связанные с установкой и правилами безопасности. Дополнительные требования находятся в ПБ.

Какое сечение дымохода для котла на твердом топливе

Сечение дымоходной трубы для твердотопливного котла выбирается с учетом технических характеристик отопительного оборудования. При подборе ориентируются на два параметра:

  • Тип сечения – выходящий наружу дым набирает скорость постепенно. Происходит завихрение дымовых остатков, что и создает необходимую для работы котла тягу. Скорость прохождения напрямую зависит от типа сечения и наличия/отсутствия углов, изгибов и горизонтальных участков. Допустимым для ТТ котлов считается круглое или овальное сечение.

Квадратные и прямоугольные системы дымоотведения не могут обеспечить нормальные показатели тяги. Следовательно, традиционно квадратное сечение кирпичного дымохода не удовлетворяет требованиям, для подключения к современным ТТ агрегатам, но может использоваться при подключении к обычным дровяным печкам.

Плохая тяга в дымоходе указывает, что канал дымоотведения шире необходимого. Чтобы устранить проблему, не демонтируя систему, на оголовок трубы устанавливают дефлектор тяги, позволяющий вручную изменять скорость движения дымовых потоков.

Помимо этого, следует учитывать два фактора:

  1. Зависимость высоты трубы от диаметра дымохода. Как правило, чем шире канал, тем выше следует поднять дымоход, чтобы обеспечить необходимую тягу.

Пожарные требования к дымоходам

Устройство дымохода твердотопливного котла должно соответствовать правилам пожарной безопасности. Особенностью эксплуатации является высокая температура отходящих газов, выше 300°С. При возгорании сажи, нагрев достигает 1000°С. В результате, вероятность возгорания здания достаточно высока.

    Грамотная обвязка котла отопления полипропиленом. Виды и характеристика трубных изделий для системы отопления 02При прохождении через кровельные и межэтажные покрытия (из горючих материалов) оставляются противопожарные разрывы. От утепленного дымохода, не менее 50 мм, с использованием стальной одностенной трубы – 250 мм. Зазоры заполняются негорючей теплоизоляцией. В бетонных плитах перекрытия необходимость в разрывах отсутствует. Для монтажа прорезают отверстие на 10 мм больше диаметра трубы.

Чтобы вывести дымоход из нержавеющей стали через стену в деревянном доме, оставляют такие же противопожарные зазоры, заполненные базальтовой ватой, как и при проходе плит перекрытия.

Пожарные нормы обустройства дымохода могут меняться в зависимости от местности. Поэтому, перед началом монтажных работ, необходимо узнать о существующих требованиях в пожарной инспекции (МЧС).

Обвязка напольного котла полипропиленом. Специфика обвязки котлов полипропиленом

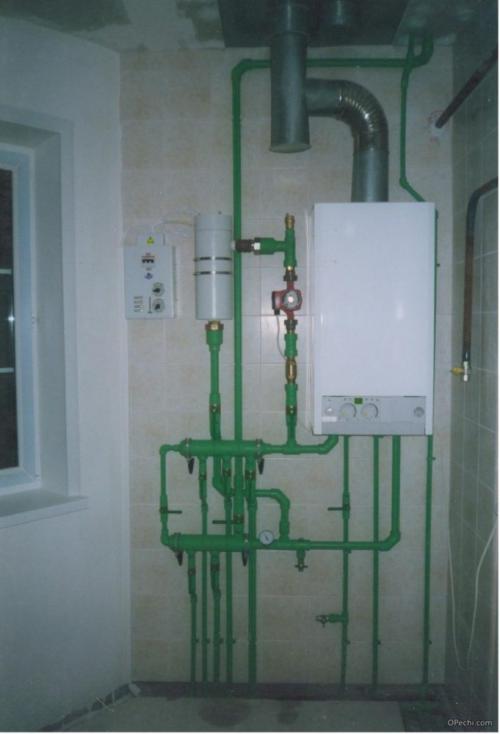

Существует ряд нюансов, о которых следует знать владельцам частных домов, которые остановили свой выбор на продукции из полипропилена. Огромным достоинством полипропиленовых труб является возможность выполнять отопительные контуры различной конфигурации.Для соединения элементов трубопровода, когда выполняется обвязка котла полипропиленом, можно пользоваться не только технологией сварки, но применять фитинги, подобранные в соответствии с размером труб. Но второй способ менее надежен. В случае незначительных подвижек в местах нахождения фитингов, возможно возникновение протечек.При обустройстве отопительной системы собственными силами следует помнить, что чем проще схема конструкции, тем легче будет выполнить работу. Сложность не только затрудняет монтаж, но и значительно понижает КПД отопительной конструкции.
Специалисты советуют, при создании системы отопления применять наименьшее количество мест соединений. По возможности все переходы нужно делать плавными.

Грамотная обвязка котла отопления полипропиленом. Виды и характеристика трубных изделий для системы отопления 03

Установка полипропиленового трубопровода обеспечивает:
  • работу системы на протяжении 40 лет;
  • способность выдерживать давление, превышающее 25 бар;
  • сохранность труб даже при условии циркуляции теплоносителя, имеющего температуру 95 градусов (детальнее: " Монтаж системы отопления из полипропиленовых труб своими руками ").
Несмотря на преимущества данного материала изготовления, существует ряд ограничений, которые нужно учитывать, если выполняется обвязка котла отопления полипропиленом, когда для работы агрегата используется газоснабжение (прочитайте также: ""). Подключение газовой трубы к котлу должно быть непременно жестким. Согласно строительным требованиям, для соединения применять следует металлические элементы и паронитовые прокладки.Металлическую трубу состыкуют с генератором тепла через так называемую «американку» или сгон. В качестве прокладки подходит только паронит. Изделия из резины, фум-ленты и паклю применять нельзя. Дело в том, что паронит получают в результате вулканизации смеси из минеральных наполнителей, асбестовых волокон и каучука – материал превосходно держит начальную форму, не горит и обеспечивает отличную герметичность. В то время как зажатая между деталями резина может сузить размер прохода в газовой трубе, в результате чего подача топлива сократится и обеспечить нужное количество тепла от котла будет практически невозможно. Другие материалы для прокладок имеют склонность к возгоранию.

Обвязка твердотопливного котла полипропиленом. Система отопления с принудительной циркуляцией

Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:

  • Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
  • При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.

К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.

Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:

  • В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
  • При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
  • Позволяет использовать устройства большей мощности.

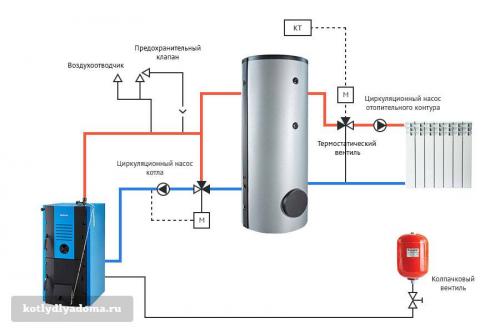

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:

Грамотная обвязка котла отопления полипропиленом. Виды и характеристика трубных изделий для системы отопления 04Фото 4: Обвязка по схеме с принудительной циркуляцией

Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.

Обвязка твердотопливного котла своими руками. Особенности систем с принудительным движением теплоносителя

Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

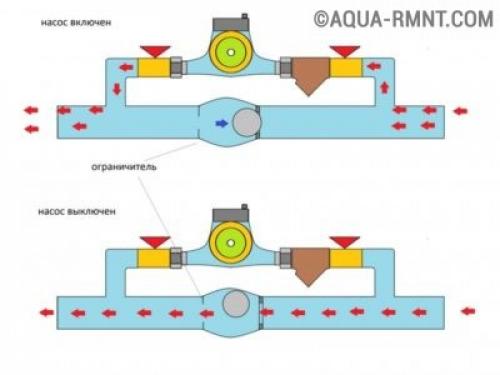

Обвязка твердотопливного котла своими руками. Особенности систем с принудительным движением теплоносителяПрименение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя

Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.

Подключение через коллекторы

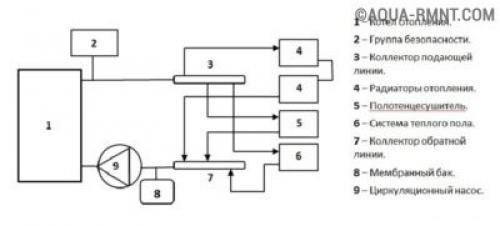

В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д. то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

Обвязка твердотопливного котла своими руками. Особенности систем с принудительным движением теплоносителяКоллекторная обвязка твердотопливного котла

Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.

Установка аварийных и регулировочных систем

Аварийные и регулировочные системы служат нескольким целям:

  • защита системы от разгерметизации в случае неконтролируемого повышения давления;
  • регулировка температуры отдельных контуров;
  • защита котла от перегрева;
  • Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.

Диаметр труб для обвязки твердотопливного котла. Обвязка твердотопливного котла для чайников, или с чего начинать при проектировании теплового узла

Основным тезисом нашего исследования будет поиск наиболее простого и надежного способа оборудования котельной таким образом что бы по максимуму исключить из проекта насосы и затворно регулирующую арматуру там где можно обойтись только трубами и естественной циркуляции теплоносителя за счет конвекции.

При обвязке твердотопливного котла, первое о чем необходимо помнить это безопасность его эксплуатации. Твердотопливный котел невозможно просто выключить как газовый или электрический – мгновенно, температура в нем может достигать 120 градусов. Поэтому к правильной обвязке твердотопливного котла нужно отнестись с особой ответственностью в отличии от газа и электричества.

Для этого рассмотрим самый первый и наиболее важный элемент обвязки это гравитационный контур по которому теплоноситель должен циркулировать при любых аварийных условия например внезапное отключение электричества и невозможность прокачивания по системе теплоносителя в принудительном порядке, при помощи насосного оборудования.

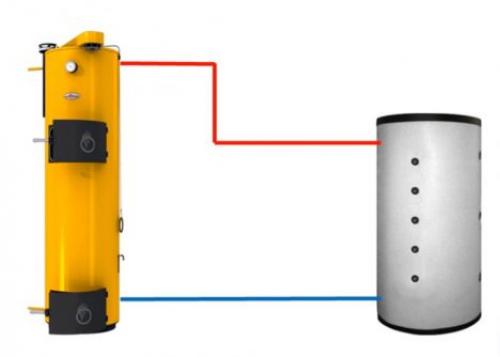

Для этого рассмотрим рисунок на котором изображен естественной гравитационный контур  с циркуляцией теплоносителя от котла к буферной емкости в которой скапливается тепло.

Рис. 1   Грамотная обвязка котла отопления полипропиленом. Виды и характеристика трубных изделий для системы отопления 07

На схеме изображенной выше мы видим что котел подключенный к бойлеру гравитационным, самотечным контуром не перегреется при аварийном отключении электричества и не возникнет опасения за возможность возникновения пожара.

В качестве приемника тепла в данной схеме используется буферная емкость которая принимает на себя все производимое котлом тепло.

Однако в этой схеме не хватает перемычки или гидрострелки для того что бы запустить котел на полную и при этом температурная разница теплоносителя в подаче не отличалась от температуры (обратки) обратного потока теплоносителя более чем на десять градусов. Для этого мы установим перемычку.

Рис. 2

Грамотная обвязка котла отопления полипропиленом. Виды и характеристика трубных изделий для системы отопления 08

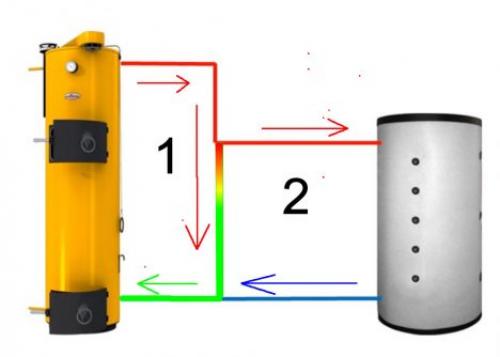

На рисунке 2 мы добавили в контур естественного циркулирования – дополнительную перемычку. Которая разделила контур естественной циркуляции на первичное и вторичное кольцо..  Во вторичном кольце мы допускаем температурную разницу более десяти градусов а в первичном такой температурной разницы возникать не будет. Первичный контур защищает котел от попадания в него через обратку слишком холодного потока теплоносителя за счет подмеса в него тепла из подачи. (По правилам эксплуатации любого котла, температурная разница обратки и подачи не должна быть более десяти градусов).

Схема принципиальная поэтому на рисунках не отображены диаметры сечения труб. Однако следует  обвязывать котловой контур максимально большим диаметром трубы, желательно металлом.  А последующие – второстепенные,  более узким для того что бы увеличить сопротивление вторичных контуров отопления что позволит создать условия при которых нам не нужен трехходовой регулирующий клапан который требует обслуживания и стоит не дешево.  Система должна быть простой и надежной.

Какой должна быть буферная емкость? Буферная емкость расчитывается по формуле 1 кВат котловой мощности на 20-40 литров объема бака бойлера.

Диаметр труб для обвязки котла. Что купить и для чего?

Элементы схемы обвязки котла отопления в максимальной комплектации включают:

  1. Расширительный бак.
  2. Насос.
  3. 8 кранов (по два на насос, подачу, обратку, и по одному на подвод холодной воды и на штуцер вывода горячей воды).
  4. Фитинги (гайки-американки, муфты, углы, тройники).
  5. Фильтры механические (2 шт) и умягчитель (1 на вводе в котел холодной воды).
  6. Газовый кран и редуктор (для газового котла).
  7. Клапан-сбросник (воздухоотводчик).
  8. Отдельный электрический ввод с автоматом отключения питания (для любых котлов, в которых присутствует электрическая часть, а также для насосов).
  9. Измерительные приборы.
  10. Переходник с дымохода котла на домовой дымоход (кроме газовых турбированных – у них дымоход идет в комплекте).
  11. В отдельных случаях могут устанавливаться нагнетающие вентиляторы и дымососы, если это требуется проектом.

В зависимости от котла и выбранной схемы системы отопления, некоторые элементы могут не применяться.

Диаметр труб для обвязки котла. Что купить и для чего?Обвязка котла с максимальным упрощением

Отдельно стоит сказать о выборе материала труб. Пластиковые трубы – удобны в монтаже и используются повсеместно. Но иногда условиями проекта требуется применять стальные трубы. Сегодня это связано, в большинстве случаев с требованием норм пожарной безопасности или выполнением технических требований для обеспечения бесперебойной работы отопления. Если они есть, то надо уточнять, где и какие трубы вы можете применить согласно проекта. Например, часть схемы в котельной можно выполнить из металла в самой котельной, а в жилых/офисных помещениях перейти на пластик. Либо всю обвязку делать металлической, если это отопление цеха, мастерской и того требует проект.

Диаметр труб для обвязки котла. Что купить и для чего?Способ обвязки котла

Порядок работ:

  1. Установка котла.
  2. Сантехнические работы по включению котла в систему отопления состоят из: присоединения подачи и обратки с установкой фильтра на последней, установки фильтра и умягчителя на ввод холодной воды (для заправки системы отопления), установка крана горячей воды.
  3. Монтаж и проверка работы насоса.
  4. Подключение источника топлива (газ, электричество)
  5. Монтаж воздушного клапана.
  6. Монтаж расширительного бака.

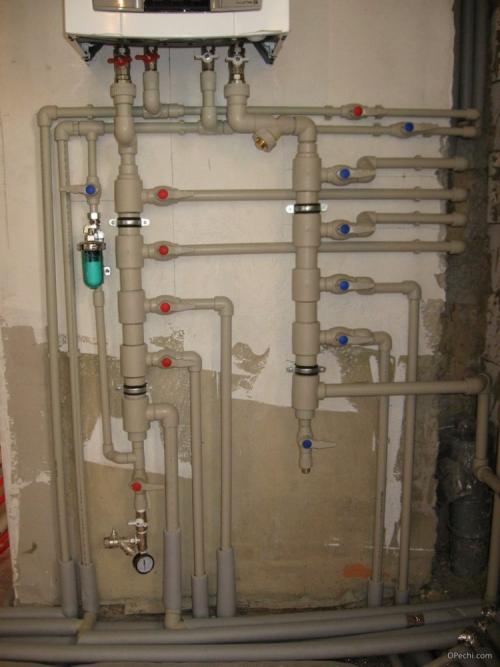

Медные трубы для обвязки котла. Обвязка котельной медью

Медь считается одним из самых лучших материалов для выполнения монтажа и обвязки котельной. Ведь гребенка из меди не подвержена старению и деформации под воздействием подаваемого в нее теплоносителя из котла. Недостатком ее считается высокая цена и сложность монтажа. Но это мнение ошибочно.

Например, если испортится гребенка из полипропилена, ее монтаж и ремонт обойдется значительно дороже. Гребенка из меди, насосная группа, а так же вся обвязка выполняется прямо на объекте и для каждой котельной индивидуально.

Медь является одним из тех материалов, которые человечество обрабатывает и применяет уже очень давно. Этот металл весьма технологичен. Соединять медные трубы можно как при помощи сварки, так и пайкой. Однако, научно-технический прогресс и тут не стоит на месте.

Помимо сварки и пайки для соединения медных труб появились прессфитинги, которые позволили значительно упростить монтаж и сократить время, необходимое для него. При выполнении же обвязки котельных для соединения труб, чаще всего, применяется пайка, либо обжим.

Процесс сварки медных труб довольно трудоемок и требует особого оборудования для сварки и сварщика достаточно высокой квалификации. Все это послужило причиной того, что для соединения трубопроводов из меди, на рынок стали поступать фитинги для пайки и прессфиттинги.

Прессфитинг обжимается специальным инструментом, а в основе имеет резиновый уплотнитель в виде колечка (правда, эти уплотнители являются главным минусом этих соединений).

Для пайки медных труб применяется два вида припоя: мягкий и жесткий. Разница между этими припоями состоит в температуре их плавления: мягкий припой является легкоплавким, значит, менее прочным. Жесткий же, соответственно, тугоплавкий, и, естественно, более прочный.

Труба, в свою очередь, тоже бывает мягкой и жесткой. Мягкая труба отпускается в бухтах. Она удобна для монтажа в тех местах, где не требуется абсолютная ровность. Жесткая же труба не гнется и в продажу поступает в отрезках длиной 5 метров. Используется она там, где трубы будут на виду и, значит, нужна абсолютная ровность.

Примером этому может быть котельная. Поскольку в ней очень много разъемных соединений, приходится применять комбинирование: там, где нужна большая прочность и надежность соединения, а стык можно спрятать, используют жесткий припой, а там, где стыки должны быть на виду – мягкий.

В то же время, прочность стыка, который запаян жестким припоем, значительно выше, нежели прочность трубы и, конечно же, там нет никаких полимерных уплотнителей.
