Как выбрать и подключить радиатор отопления. Виды систем отопления
Как выбрать и подключить радиатор отопления. Виды систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

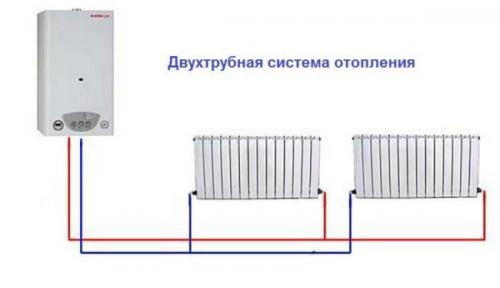

Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Как правильно подключить чугунную батарею отопления. Подготовительные работы
Перед тем, как приступить к процессу установки батарей, важно подготовить необходимые инструменты и подключаемое оборудование . В зависимости от системы разводки отопления в помещении подбираются детали совместимые с ней.
Поверхность , на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке. Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями.
Сборка конструкции
В первую очередь определяется количество секций, которые необходимы для отопления того или иного помещения. Секции рассчитываются индивидуально в зависимости от площади комнаты и размеров окон. Для группировки секций понадобятся несколько радиаторных ключей. Части радиатора надежно крепятся в станке либо любом другом устройстве , препятствующем провороту секций во время поворота ниппеля.
Особенность! Ниппели нужно смазать олифой и на них следует одеть прокладки .
Ключи вращают в противоположном направлении от хода резьбы при этом ниппеля ввинчивают на 1-2 оборота . После того, как радиатор был собран, его проверяют на герметичность , а также производят гидравлические испытания. Обычно для проверки используют гидравлический стенд и манометр . Радиатор не должен терять давление. В случае, когда это все же происходит, следует подтянуть ниппеля и проверить секции на наличие брака.
Правила окрашивания
Для наилучшего сохранения батарей следует проводить покраску в два этапа . После окрашивания важно высушить радиаторы полностью.
Правильная сушка предотвратит растрескивание краски и изменение ее цвета в процессе эксплуатации системы отопления.
К краскам, которые используются при окрашивании радиаторов, выдвигается ряд требований:
Самыми популярными составами для покраски батарей являются алкидные и акриловые краски . Алкидные эмали отличаются экологичностью и небольшой стоимостью. Акриловые составы наиболее долговечны и не покрываются пятнами.
Как определить место установки?
Радиаторы устанавливаются вертикально на расстоянии 3-5 см от стены . Дистанция от чугунной батареи до пола должно быть не менее 6 см , а от низа подоконника до радиатора 5-10 см для наилучшей вентиляции и нагрева воздуха. Трубы отопительной системы могут находиться под небольшим уклоном в направлении движения жидкости для предотвращения завоздушивания системы.
Фото 1. Схемы правильной и неправильной установки радиатора: слишком маленькое расстояние от батареи до подоконника уменьшает теплоотдачу.
Также важно избегать перекосов чугунных радиаторов для обеспечения наилучшей циркуляции теплоносителя в батарее. Центр отопительных приборов должен совпадать с серединной оконного проема с точностью до 2 сантиметров .
Как правильно подключить радиатор отопления при однотрубной системе. Однотрубный
Однотрубное подключение радиаторов относят к самым дешевым способам обогрева помещений, для его реализации тепло подается последовательно в каждый из обогревателей. С выхода последнего по обратке рабочее тело поступает в котел и после нагрева снова направляется в радиаторы отопления, совершая круговое циклическое движение.
Однотрубная система широко применяется как в многоэтажках, так и в индивидуальном строительстве при обогреве коттеджей и дач. К ее преимуществам относят минимальный расход материалов, существенным недостатком является неравномерный нагрев – к радиатору, самому последнему в цепи, поступает жидкость с наименьшей температурой.
Рис. 2 Соединение радиаторов в однотрубной системе по схеме ленинградка
Решить проблему неравномерного прогрева в однотрубной разводке помогают различные инженерные решения, которые с одинаковой эффективностью используют в коммунальном и индивидуальном домостроении. Правильное подключение радиаторов отопления при однотрубной системе состоит в выборе одной из двух популярных схем ленинградки – с подсоединением отводов внизу или по диагонали.
В ленинградке реализовано последовательное подключение радиаторов отопления следующим способом: трубопровод проходит внизу у пола от выхода ко входу котла, делая замкнутую петлю, а все теплообменники подключаются к ней параллельно через нижние (верхние) входные и выходные фитинги.
Подключение радиатора к однотрубной системе отопления с байпасом широко применяется в многоквартирных и частных домах, для его реализации задействуют входной и выходной батарейные фитинги с одной стороны, а между подающей и обратной трубой врезают вертикальную перемычку небольшого диаметра (байпас на рис. 9 слева).
Как выбрать размер радиатора отопления. Требования к выбору радиаторов
Выбирая размеры батарей отопления для размещения под окном, полагается отталкиваться от значений ширины оконного проема и предполагаемой дистанции краев элементов до подоконника и поверхности пола. Перед отправлением в магазин надлежит произвести все необходимые измерения и ориентироваться на них при рассмотрении вариантов. Стандартный показатель ширины проема – 110-120 см. Размер приобретаемой батареи должен составлять не менее 70-75% от данного значения. Если речь идет о секционном устройстве из алюминия, потребуется радиатор из 10-12 элементов (ширина одного обычно составляет около 8 см).
При выборе размеров радиаторов надо принимать во внимание высоту расположения подоконника. Между ним и верхним краем радиаторных элементов должно быть расстояние в 6-12 см. Высота монтажа отопительных приборов над полом должна быть не менее 8 см. В этом случае достигается отдача тепла, максимально соответствующая заявленной изготовителем.
Также в условиях частного сектора большое значение имеет объем помещающейся в секцию жидкости. Если в многоквартирных домах, жильцы которых пользуются централизованным отоплением, данный параметр не играет роли, то при использовании собственной системы она нужна для расчета объема, когда требуется выяснить эффективность насоса или котла.
Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать высокомощные варианты. В жилищах с качественной теплоизоляцией достаточно модели со средним значением данного параметра.
Поскольку площадь поверхности радиатора влияет на равномерность теплоотдачи, лучше выбрать большее число секций, обладающих средней мощностью, чем меньшее с высокой. Это обеспечит отсутствие зон холода и оседания конденсата на оконном стекле.
