В процессе эксплуатации транспортного средства возможны различные повреждения радиатора охлаждения, в результате которых происходит снижение уровня охлаждающей жидкости, что в свою очередь может привести к перегреву двигателя и дорогостоящему ремонту. Поэтому, если на ВАЗ 2113, 2114, 2115 необходима замена радиатора охлаждения, медлить не стоит – покупаем новый и выполняем ремонт своими руками, руководствуясь пошаговой инструкцией на фото и

Необходимые запчасти

Прежде всего, необходимо подобрать новый радиатор. Лучше приобретать аналог того, что стоит на вашем автомобиле. Также можно сделать выбор по артикулам: 2108-1301012, 21082-1301012, РО2108-01, LRc 01082.

Средняя цена нового узла – 1750 рублей. Медные модели обойдется дороже.

Необходимые для ремонта инструменты

Если вы хотите выполнить ремонт своими руками, вам нужно приготовить такие инструменты:

• ключи на 8 и 10;
• отвертки;
• головки на 8 и 10;
• плоскогубцы;
• емкость для слива антифриза;
• домкрат;
• герметик;
• ветошь.

Самостоятельные работы вполне оправданы, поскольку на 24 марта 2019 года средняя цена замены радиатора охлаждения ВАЗ 2114 и других моделей составляет 2,2 тысячи рублей. Что увеличит расходы более чем в 2 раза.

Порядок операций

Если у автомобиля низкая посадка или емкость для слива охлаждающей жидкости – большая, работы нужно начинать с подъема машины домкратом. Радиатор установлен на телевизоре вместе с противотуманными и обычными фарами. Работы нужно начинать только при холодном двигателе. Если мотор – горячий, обязательно дождитесь его остывания.

Теперь можно приступать к работе:

1. Сняв с расширительно бочка пробку, сливается рабочая жидкость в емкость. Нужно слить весь антифриз, который есть в системе охлаждения.
2. Теперь нужно демонтировать фильтр.

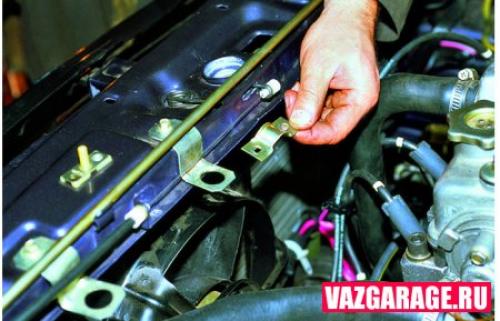

3. Демонтировать радиатор необходимо вместе с электрическим вентилятором. Для этого нужно отсоединить питание кулера. Теперь нужно открутить прижимную пластину и снять ее.

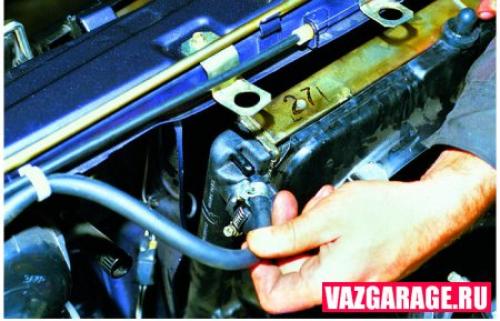

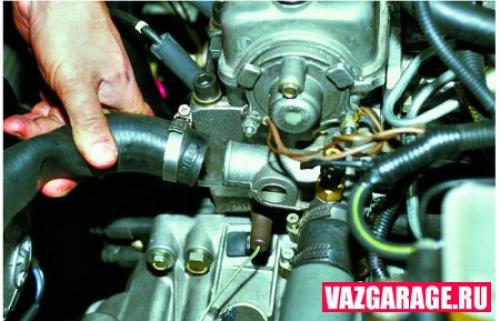

4. Теперь нужно снять подводящий и отводящий шланг с патрубков. Для этого ослабляется хомут крепежа.

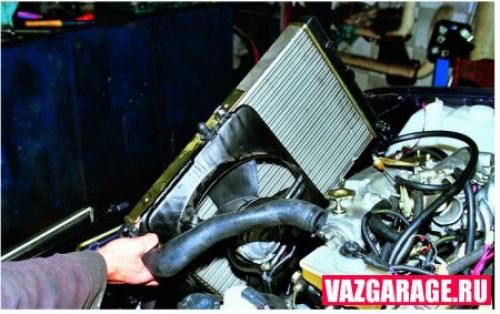

Радиатор с вентилятором наклоняется к двигателю, и вынимается. Внимание! Прежде, чем вытягивать вентилятор, нужно разъединить провода. Они обычно расположены в нижней части устройства. Это необходимо для того, чтобы сохранить работоспособность проводки.

• Теперь нужно отсоединить вентилятор от радиатора. Для этого ключом на 10 откручиваются 2 гайки. Вентилятор нужно снять вместе с кожухом.
• Установка радиатора выполняется в порядке обратном вышеописанному. Начинается он с коммутации нового узла и вентилятора. Важно! Перед заменой следует убедиться, что есть 2 подушки из резины. Если их нет, установите новые в отверстия поперечины. Если они на месте, то установка нового агрегата выполняется именно на них.

Главные причины неисправности радиатора

Наиболее частные причины выхода из строя радиатора на ВАЗ 2113, 2114, 2115 это:

• механические удары, например, отскочившие от колес мимо проезжающего транспорта камни;
• очаги коррозии и загрязнения внутри трубок;
• повреждения в аварии.

Резюмируем

В целом ремонт вполне доступен для самостоятельного выполнения, но нужно сразу подготовиться к значительным временным затратам. Работы могут продолжаться в течение 2-6 часов. При замене радиатора нужно обязательно менять охлаждающую жидкость. Работы с 8-клапанным и 16-клапанным движком выполняются аналогично. Если в автомобиле есть кондиционер, то придется во время ремонта снимать и устанавливать и его, но не на всех моделях. Целесообразно одновременно заменить втулки. Работы завершаются проверкой функционала двигателя, и состояние охлаждающей жидкости. А именно – не закипает ли она.

Замена радиатора ВАЗ 2115

Сегодня мы детально рассмотрим замену радиатора ВАЗ 2115 своими руками. Статья будет сопровождаться фотографиями и подробным описанием всех действий.

Теория.

Перегрев двигателя — страшное явление, которое сулит своему владельцу капремонт и серьезные денежные вливания. Для того чтобы предотвратить перегрев двигателя необходимо регулярно следить за уровнем охлаждающей жидкости, правильной работой термостата, а также состоянием радиатора охлаждения двигателя.

Обнаружив утечку охлаждающей жидкости, или лужи после длительной стоянки — проверьте радиатор двигателя на предмет утечки охлаждающей жидкости. Мокрый след или пробоина в радиаторе — сигнал для немедленного принятия мер. Если трещина или пробой имеет небольшие размеры можно попытаться запаять радиатор охлаждения. Кроме трещин и дыр в радиаторе причиной утечки могут быть нарушения в соединениях или ослабленные хомуты. Если же причина не в хомутах, а ремонт радиатора невозможен или нерентабелен — потребуется замена радиатора.

Как вы будете производить замену — решать вам, вариантов два: доверить выполнение специалистам СТО или произвести ремонт своими руками. Для тех, кто выбрав второй вариант, моя сегодняшняя статья как самостоятельно заменить радиатор ВАЗ 2115 — станет прекрасным руководством и помощником в выполнении данной работы.
Замена радиатора ВАЗ 2115 своими руками

1. Первым делом необходимо опустошить радиатор, для этого слейте всю охлаждающую жидкость, которая имеется в системе охлаждения двигателя.

2. Проще будет если снять радиатор вместе с электрическим вентилятором.

3. Используя торцовый на «8», открутите две гайки прижимной пластины, после чего снимите ее.

4. Интимный отдых для мужчин проститутки Казань Сохрани себе, чтобы не потерять. Снимите подводящий шланг радиатора с выпускного патрубка, для этого немного отпустите крепежный хомут.

5. Аналогичным образом демонтируйте отводящий шланг радиатора с термостата.

6. Теперь наклоните радиатор в сторону мотора и отпустите хомут пароотводящего шланга радиатора, затем аккуратно снимите его, чтобы не повредить пластмассовый штуцер радиатора.

7. Достаньте радиатор охлаждения вместе с вентилятором, для этого немного наклоните его к двигателю. Если радиатор подлежит ремонту, вентилятор, скорее всего, снимать не потребуется, если же это замена радиатора — снимите вентилятор и установите его на новый радиатор

8. Чтобы снять электровентилятор используйте ключ на «10», с его помощью открутите два болта крепления и одну гайку.

9. Торцовым на «10» открутите гайку на верхнем креплении электровентилятора к радиатору.

10. Далее используя головку на «8», открутите две гайки крепления прижимной пластины, после этого снимите ее.

11. Снимите вентилятор охлаждения вместе с кожухом.

Замена радиатора ВАЗ 2115 своими руками завершена, все, что осталось это собрать все в обратной последовательности и залить охлаждающую жидкость. Напомним, что предыдущая статья была про замену рулевой рейки на ВАЗ 2115 .

Крепление радиатора ВАЗ 2114. Как снять старый?

Демонтаж радиатора охлаждения и его патрубков ВАЗ 2114

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.

Во избежание получения ожогов, обязательно охладите двигатель, перед тем, как сливать охлаждающую жидкость.

1. Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
2. После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
3. Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
4. Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.

   Извлечение радиатора и его крепления

5. Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.

Замена радиатора ВАЗ 2114 16 клапанная. Замена радиатора (геморрой от супер-авто)

Машина от супер-авто, и геморрой она преподносит тоже супер.
Как-то раз заикнулся на сервисе, что радиатор подтекает и надо бы его поменять, на что на меня посмотрели с ухмылкой "ищи дураков".

Дураки люди наивные, а значит вернувшись с моря и уверовав в собственные силы поехал за новым радиком…тут меня поймут женщины, купил:
радиатор димитровский (1380), патрубки (300), хомуты (100), рхх (400), ареометр электролита (75), колодки проводов (50), диоды w5w (90), лампы h4 (750), сумку для причендалов (160), масло 4л (900), фильтр маслянный (380), фильтр топливный (180), сеточку (50), герметик (220), колодки тормозные (400), тосол 1л (100), лимонная кислота (25).
Итого 5560 — 1880 = 3680 р, помимо того, за чем отправился.

закупился

Немного поясню по списку. Так как тормозные диски так и не заменил, а скрип раздражает, купил новые колодки (Ferodo зеленые), если все-таки заменю. Диоды (х4) в передние габариты — желтый свет надоел, а по дороге сдохла левая лампа на ближний. В голове стояли лампы Kraft, интересно, что еще они производят… заменил на Osram Night Breaker +110%, результат на лицо.
Заодно небольшое ТО по замене расходников.

крафт

колодки перед

И так, не для никого не секрет, что под капотом у самар-2 и так место с гулькин нос, по сравнению с тем же 10м семейством, а благодаря 16-клапаннику там последнее забрали.

Начнем, снимаем дмрв с фильтром и гофрой, далее снял и промыл дроссельный узел, рхх был куплен зря, старый еще бодр и свеж, когда без нагара, холостые перестали нервничать. Затем лезем вниз и откручиваем "пыльники". Снимать не обязательно, открутив порядка 8 болтов просто разводим их в стороны по направлению к двигателю.

пыльники

Промывал СО простой водой, два ведра по 15 литров, одно ведро развел с лимонкой 200 гр, вторым просто промыл после лимонки. Сливал через вентиль радиатора, на блоке болт не поддался.
Слил старый тосол, залил воду, прогнал до 90*С с подгазовыванием, слил, остыл до 70*С, снова залил, так раза 3-5, открываем вентиль на радиаторе, заводим мотор, льем чистую воду по ходу работы двс и опять же подгазовыванием (вторые руки или акробатические навыки приветствуются).

После промывки откручиваем патрубки, я менял радиаторные и приемный от бачка. Если не снять патрубки радиатора, то будет значительно сложнее открутить карлсона, который держится на 6 болтах и гайках: две гайки на 10 к радиатору, две на 8 к кузову прижимают пипетку и два болта с головой на 10 вкручиваются в боковину радиатора.

карлсон

Далее у нас есть относительно свободный радиатор, стоя лицом к моторному отсеку, вынимаем его из пазов, тянем вправо к аккуму, отводим правый край радиатора в моторный отсек, затем, чуть наклонив его диагональ, выводим левый край через телевизор в пространство между бампером, мне не помешали даже расположенные там дутки с компрессором, и так протаскиваем радиатор целиком между бампером и телевизором наружу. Проходи он буквально в миллиметрах по данному маршруту, что необходимо учитывать при сборке ( проводится в обратном порядке ), чтобы не покалечить новые ребра радиатора.

разборка

вытащил

тыл

лицо

Собираем, заливаем новый тосол (Sibiria g11) порядка 5-7 л, проверяем на течь, выгоняем воздух, радуемся. Теперь тосол в бачке одного цвета с тосолом из бутылки.

упаковка

новый

в сборке

Надеюсь инфа будет полезна тем, кто хочет, но боится менять радиатор на супер самарах из-за предвкушения ниипического геморроя.

зы. оба радиатора идентичны, гарантия на него 75 месяцев или 125 тыс.км. Также заметно быстрее стал охлаждаться при включении карлсона.

Замена радиатора ВАЗ 2114 драйв2. Замена радиатора печки Ваз 2114-15 (европанель)

Сегодня речь пойдет о замене радиатора печки ваз 2114. Камасутра нервно курит в сторонке, по сравнению с этим, но не пугайтесь не всё так страшно. Обратился ко мне с этой проблемой коллега, сказал печка начала подтекать года два назад, но ни каких признаков куда девается тосол не было. И вот этот день настал когда чаша, а вернее емкость полость (даже не знаю как назвать под радиатором) переполнилась, всё это потекло на коврики и салон наполнил едкий пар. Естественно я этого ни когда не делал, но всё бывает в первый раз. Посмотрелпорнографическоеобучающее партнерпомощник и в одно лицо ничего не получится. Я опроверг это утверждение. Самое главное это открутить по возможности большее количество шурупов и саморезов, которые держат торпеду. В первую очередь сливаем тосол и начинаем экзекуцию. Я начал со стороны бардачка

откручиваем всё что видим и стараемся увидеть то, что не видно.

открутил подрулевой кожух

здесь тоже не забываем откручивать практически всё

и декоративную панель с кнопками, не забываем про шуруп скрытый за не понятным иероглифом в правом верхнем углу. И если у вас не очень с электрикой и запоминанием, то помечаем колодки кнопок в том порядке в котором вам удобно

тут тоже ничего сложного, только управление печкой и потоками воздуха снимаем аккуратней

Дальше откручиваем от пола крепление на котором крепится эбу и потайные шурупы

с левой стороны тоже самое и откручиваем торпеду с боков

вот контрольные крепления торпеды. Поднимаем правую часть панели и заводим ее за крепление которое отмечено красным, этого будет достаточно чтобы извлечь сам радиатор

откручиваем патрубки и подставляем емкость для тосола, я использовал пятилитровую бутылку с отрезанным горлышком. Снимаем патрубки и вытаскиваем радиатор

Затем вычищаем всю грязь что скопилась из нижней части, вытираем насухо, желательно даже помыть

в таком состоянии была печка

а в таком состоянии радиатор

Потом залазим под капот и снимаем крышку вентилятора печки, и вычищаем все от туда

полная листьев и даже тряпка какая то была

Затем устанавливаем новый радиатор

прикручиваем патрубки, заливаем тосол, проверяем на течь и собираем все в обратном порядке. На всё про всё у меня ушло 2.5 часа не спешной работы. На этом всё, всем бобров и добрых ментов.

Замена радиатора печки ВАЗ 2114. Порядок выполнения работы

Замена радиатора печки ВАЗ-2114 без снятия торпеды позволяет сэкономить время, причем для этого не потребуется особых навыков. Сразу оговоримся, что часть торпеды все-таки разобрать придется, но центральная консоль останется на месте, а это самая трудоемкая часть операции. На начальном этапе работы снимается боковая часть панели со стороны пассажира, для этого отверткой необходимо открутить крепящие ее саморезы.

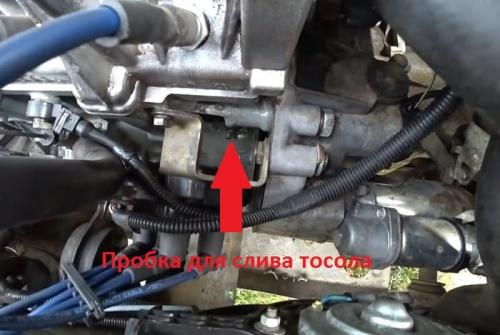

Для слива охлаждающей жидкости необходимо выкрутить болты передней защиты, которая находится под моторным отсеком.  Тосол сливается через специальную пробку, которая находится в блоке цилиндров, для ее выкручивания понадобится накидной ключ на 13.  Чтобы он не разливался по земле или по полу гаража, под машину ставится емкость. Чтобы увеличить скорость вытекания антифриза, можно отрыть крышку расширительного бачка.

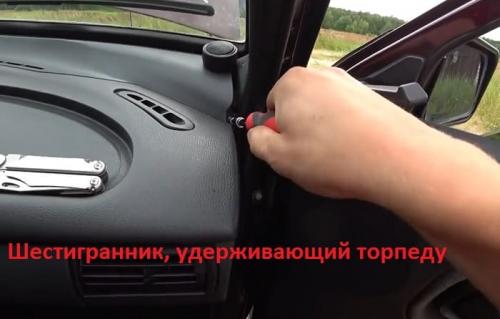

При помощи шестигранника со стороны пассажира выкручивается крепление торпеды, после чего ее можно легко отогнуть.

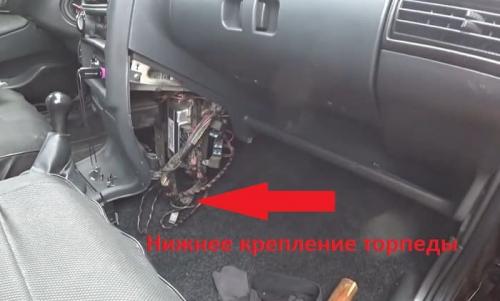

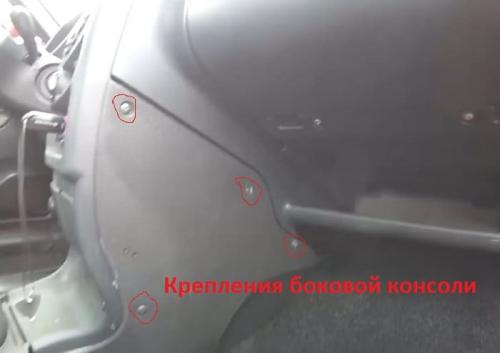

Далее нужно выкрутить еще одно крепление, находящееся со стороны пассажира под нижней частью центрально консоли. После этого торпеду можно легко приподнять, чтобы она осталась в таком же положении, установить под нее упор подходящей длины, достаточно бруска сечением 50х50 мм длиной около 40 см.

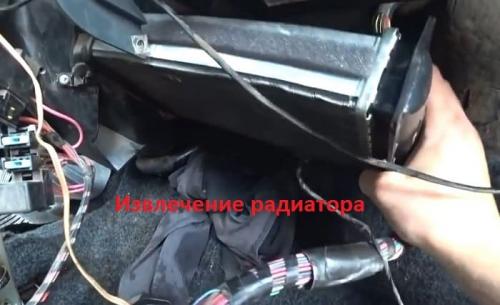

В открывшемся пространстве можно увидеть радиатор отопителя , который крепятся на трех саморезах. Их необходимо выкрутить, чтобы его можно было спокойно извлечь из гнезда. При этом возникнет проблема — за пластиковым корпусом торпеды спрятан еще один саморез, который требуется выкрутить. Чтобы добраться до него в пластмассе целесообразно просверлить небольшое отверстие, через которое можно будет просунуть отвертку. Для этого предварительно нужно вынуть бардачок. Если пытаться отодвинуть торпеду, можно поломать пластмассу и тогда снятие радиатора печки на ВАЗ-2114 превратится в дорогостоящую процедуру.

Далее можно приступить непосредственно к демонтажу радиатора отопителя. Для этого снимаются хомуты и отсоединяются патрубки, под которые лучше подложить небольшую емкость или ветошь, поскольку в системе еще остается антифриз, который выльется прямо в салон. После этого радиатор достаётся из посадочного гнезда без всякого усилия. Желательно рассмотреть его, чтобы увидеть, где было повреждение и откуда вытекает тосол, в этом месте появляются коррозионные повреждения и видны потеки, что еще раз подтверждает то, что требуется замена радиатора печки .

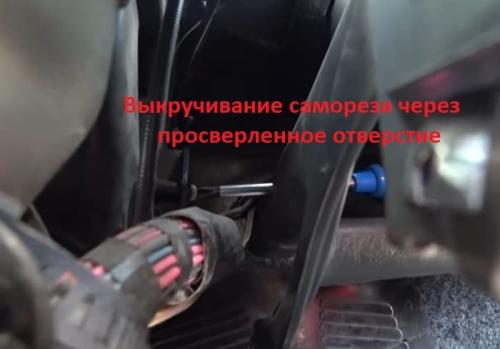

Новый радиатор отопителя устанавливается на место без усилий, с этим не должно возникнуть никаких проблем. Он закрепляется саморезами, в том числе, через просверленное ранее в торпеде отверстие. При этом желательно провести ревизию краника, поскольку это еще одно слабое место системы отопления. Он должен быть полностью сухим, а его рычажок легко поворачиваться. Бардачок устанавливается на место, торпеда и снятая боковая панель прикручиваются к креплениям.

Перед тем, как заливать охлаждающую жидкость, требуется проверить, затянута ли пробка на блоке цилиндров, чтобы охлаждающая жидкость не выливалась. Свежий тосол заливается до уровня в расширительный бачок, если в процессе работы уровень упадет, то его придется долить.

Для проведения испытаний нужно завести двигатель и, подождав, пока он прогреется, включить печку. Она должна хорошо греть в разных режимах, а салон оставаться сухим, без пятен выливающегося антифриза с характерным запахом. Первое время рекомендуется периодически поглядывать на пол, чтобы убедиться, что все соединения герметичны, а новый радиатор не бракованный.
