Радиатор с каким подключением лучше. Монтаж радиаторов отопления своими руками

Радиатор с каким подключением лучше. Монтаж радиаторов отопления своими руками

Независимо от способа установки и типа разводки справиться с этой задачей под силу самостоятельно при наличии даже минимальных навыков. Главное, точно придерживаться стандартного алгоритма

1. Подготовительные работы. Предполагают демонтаж старых батарей в случае необходимости, слив теплоносителя из системы, разметку положения корпуса. Важно, чтобы он находился примерно посередине оконного проёма. Расстояние от пола должно составлять не менее 15-20 см, от подоконника – 10-15 см, от стены – 5 см.
2. Навешивание прибора. Производится на специальные кронштейны, которые зачастую входят в комплектацию поставки. Здесь необходимо учесть несущую способность стены, особенно при установке чугунного оборудования. Фиксация крепёжных планок осуществляется на дюбеля или саморезы. Положение корпуса после монтажа необходимо проверить по уровню, так как любой перекос может привести к снижению эффективности работы.

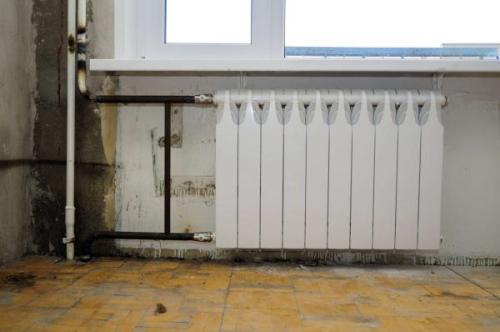

3. Подсоединение к системе. Осуществляется двумя способами в зависимости от того, какая модель: боковая или вентильная. В первом случае разводка идёт вдоль стены или из неё, во втором она проходит скрыто под полом. В зависимости от конструкции устройства возможно нижнее боковое подключение вентильных радиаторов отопления, когда выходы находятся в донной части права или слева, и центральное, когда они размещаются посередине. Первый вариант более распространён, так как обеспечивает лучший прогрев поверхности. В случае с боковым присоединением трубы подводятся с одной стороны или с противоположных.

Неправильное подключение радиаторов отопления. Чем грозит неправильный монтаж батарей отопления

На чтение 2 мин

Неопытные строители в ряде случаев допускают ошибки при монтаже батарей отопления. Главный грубый просчет, совершаемый при выполнении этой работы, заключается в неправильном выборе направления потока носителя тепла в трубах. Зачастую трубу, по которой подается теплоноситель, подсоединяют к нижнему штуцеру теплообменного узла, тогда как обратную трубу подсоединяют к верхнему штуцеру. Из-за этого возникает целый ряд пагубных последствий, в том числе:

• нарушение процессов циркуляции теплоносителя, что ведет к снижению эффективности функционирования отопительной системы;
• нарушение хода отведения носителя тепла из радиатора, в результате чего одна его половина нагревается, а другая – нет;
• появление вероятности разрушения верхней части батареи;
• снижение коэффициента полезного действия, невозможность полноценной теплоотдачи в связи с недостаточной заполненностью батареи теплоносителем.

В неправильно присоединенном радиаторе носитель тепла проникает внутрь сквозь нижний патрубок. В этом случае он не может обеспечить прогревание всех секций, чем и объясняется значительное снижение эффективности отопительной системы в сравнении с грамотной установкой батарей.

При правильном монтаже радиатора нагретый теплоноситель после прохождения через регулятор попадает его в верхнюю часть, а затем благодаря давлению – и в нижнюю часть. В результате заполняется весь полезный объем секций, что обеспечивает максимальную теплоотдачу отопительной системы.

Правильная установка отопительных батарей гарантирует поступление нагретого теплоносителя сверху и обеспечивает его прохождение по верхнему коллектору. Качественный нагрев достигается за счет диагонального подсоединения батарей.

Чтобы исправить ошибки, допущенные при монтаже радиаторов отопления, нужно выполнить следующие действия:

• отсоединить подающие трубы от штуцеров;
• произвести корректировку схемы отопительной системы таким образом, чтобы подача теплоносителя осуществлялась через верхнюю трубу, а его обратное перемещение – через нижнюю;
• подсоединить элементы к теплообменнику;
• включить подачу и проверить работу системы.

Неэффективность функционирования отопительной батареи может быть обусловлена многими факторами. При наличии такой проблемы нужно сначала понять, чем она вызвана, а затем принять соответствующие меры.

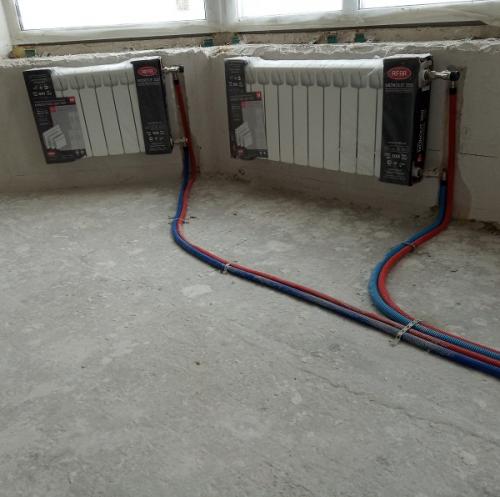

Нижнее подключение биметаллических радиаторов. Биметаллические радиаторы с нижним подключением

Биметаллические радиаторы отопления с нижним подключением - готовые к монтажу радиаторы с подсоединением труб системы отопления снизу.

Радиаторы с нижним подключением применяются при двухтрубной системе отопления. Выход труб можно сделать из пола или из стены, а подсоединение организовать с помощью прямых или угловых узлов нижнего подключения.

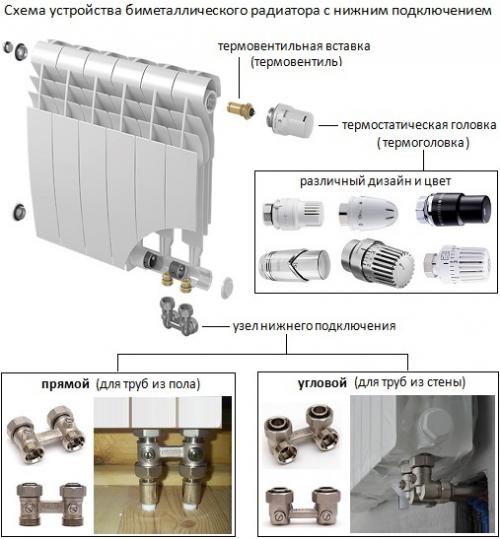

В конструкцию такого биметаллического радиатора (в верхний горизонтальный коллектор) встроена термовентильная вставка. Она позволяет, при последующем приобретении термостатической головки (термоголовки), регулировать поток горячей воды входящей в радиатор и тем самым температуру воздуха в помещении.

Вы можете купить биметаллические радиаторы отопления с нижним подключением следующих российских производителей:

• RIFAR (Рифар);
• Royal Thermo (Роял Термо).

На данный момент только эти два российских предприятия производят радиаторы из биметалла с таким типом подсоединения.

Биметаллические радиаторы Rifar (Рифар) с нижним подключением

RIFAR выпускает следующие модели биметаллических радиаторов в которых организовано нижнее подсоединение:

• Rifar Base 500 VENTIL;
• Rifar Base 350 VENTIL;
• Rifar Base 200 VENTIL;
• Rifar Alp 500 VENTIL;
• Rifar MONOLIT 500 VENTIL;
• Rifar MONOLIT 350 VENTIL;
• Rifar SUPReMO 800 VENTIL
• Rifar SUPReMO 500 VENTIL;
• Rifar SUPReMO 350 VENTIL.

Все эти радиаторы могут эксплуатироваться с температурой теплоносителя до +135°C.

Показатели рабочего/опрессовочного давления следующие: для моделей Base и Alp 500 - до 20/30 атм., для радиаторов серии MONOLIT и SUPReMO - до 30/45 атм. соответственно.

Гарантийный срок составляет - 10 лет (для Base и Alp 500) и 25 лет (для MONOLIT и SUPReMO).

ВАЖНО! Сторона подключения (сторона расположения узла нижнего подсоединения) может быть правая (R) или левая (L). И это надо обязательно указывать покупателю при заказе.

Количество секций в отопительном приборе может быть от 4 до 14.

Сравнительная таблица характеристик всех биметаллических радиаторов РИФАР с нижней подводкой.

Для удобства сравнения и выбора, приведем для Вас основные технические характеристики этих радиаторов в расчете на одну секцию.

Кроме технических параметров радиаторы различаются внешним видом (дизайном).

Источник: https://alyuminievye-batarei.aystroika.info/stati/podklyuchenie-bimetallicheskih-radiatorov-otopleniya-sravnitelnaya-harakteristika-s-drugimi

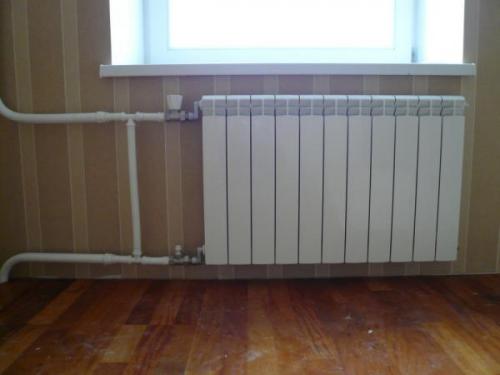

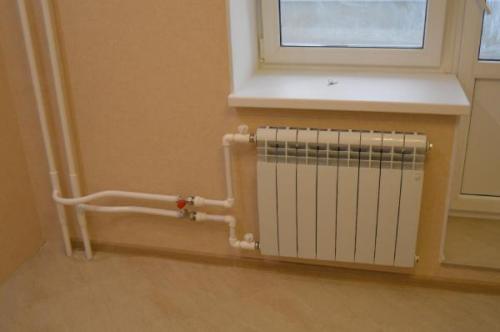

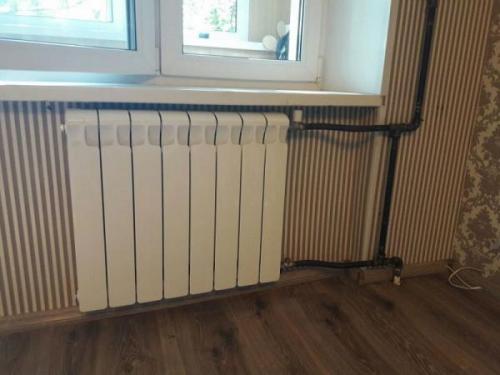

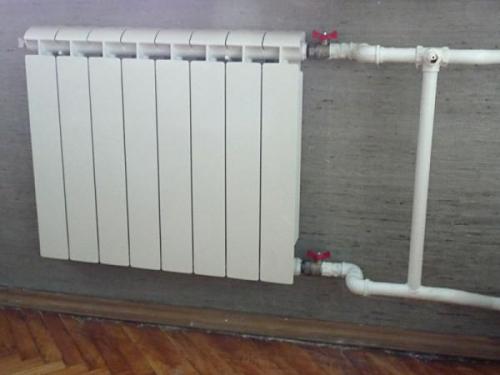

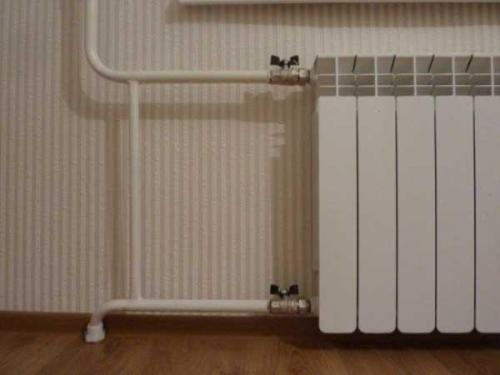

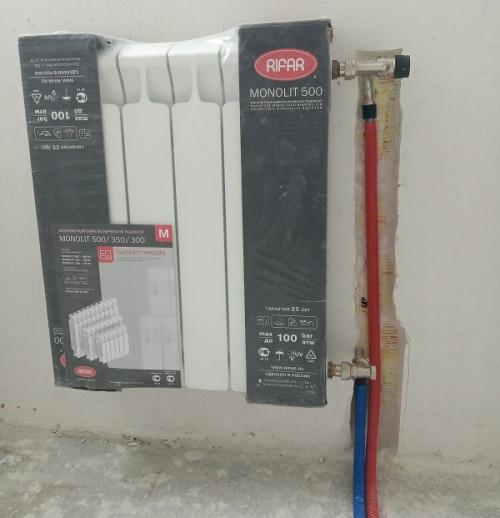

Боковое подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены

Боковое подключение радиаторов из стены – очень распространенный тип подключения. Он с одинаковым успехом применяется как для лучевой радиаторной разводки (коллекторной), так и для двухтрубной.
При боковом подключении радиаторов из пола рекомендуется организовать подачу теплоносителя в верхней части радиатора, а обратку – в нижней. Причем, желательно по диагонали.
Это позволяет повысить эффективность работы радиаторов.
При подаче теплоносителя в верхней части, возникает так называемая архимедова сила, обусловленная возникновением дополнительного напора жидкости из-за увеличения ее плотности при охлаждении.
При охлаждении жидкости, плотность ее увеличивается и усиливается стремление к движению вниз по сравнению к вновь поступающему в радиатор теплоносителя с более высокой температурой (и меньшей плотностью). Такой движение стимулирует проток жидкости через радиатор и создает дополнительный напор.
Подключение труб радиаторной разводки с противоположных сторон радиатора позволяет более полно использовать всю поверхность радиатора, отдавая этим больше тепла и повышая этим эффективность его применения.
Можно также организовать подачу и обратку теплоносителя на одном уровне или с одной стороны, если этого требует условия его размещения. Эффективность его применения снизится, но не критично.
Незначительный объем работ по штроблению стен под трубы отопления, вполне компенсируется эстетичностью результата: только внешний вид радиатора и запорной арматуры, никаких труб.
Для подключения труб к радиаторам с боковым подключением применяют запорно-регулирующую арматуру .
Для подачи – термостатические вентили, для обратки – запорные вентили.
Термостатические вентили позволяют регулировать расход теплоносителя в радиатор в ручном режиме, или автоматически, при использовании термостатической головки.
Запорные вентили предназначены для отключения радиаторов.
При правильном подборе арматуры радиаторной разводки и правильном монтаже, применение запорно-регулирующей арматуры позволяет временно отключать каждый радиатор с целью замены или снимать его для проведения отделочных работ.

Что нужно для подключения радиатора отопления. Монтаж и подключение радиаторов отопления своими руками

Что необходимо для монтажа

Кран Маевского или автоматический воздухоотводчик

Заглушка

Запорная арматура

Где и как разместить

Крепление к стене

Крепление к полу

Как правильно установить

Варианты обвязки радиаторов отопления

Обвязка при диагональном подключении

Обвязка при одностороннем подключении

Обвязка при седельном подключении

Заключение

В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.

Здесь всего лишь малая часть того, что надо знать при монтаже системы.

что необходимо для монтажа

для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:

• комплект установочный;
• комплект терморегулирующий;
• герметик-гель;
• дрель со сверлами по бетону;
• разводной или гаечные ключи с открытым зевом;
• ацетон для обезжиривания;
• строительный уровень;
• чистая ветошь;
• рулетка;
• карандаш или маркер.

Компания STOUT предлагаетдля подключения.

К обязательной арматуре, применяемой для монтажа радиаторов относятся:

1. Устройство для выпуска воздуха – кран Маевского.
2. Заглушка.
3. Запорная арматура.

Рассмотрим более подробно важные составляющие элементов отопления.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.

Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.

Рис. Автоматические воздухоотводчики (краны Маевского)

Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.

заглушка

заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.

запорная арматура

к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.

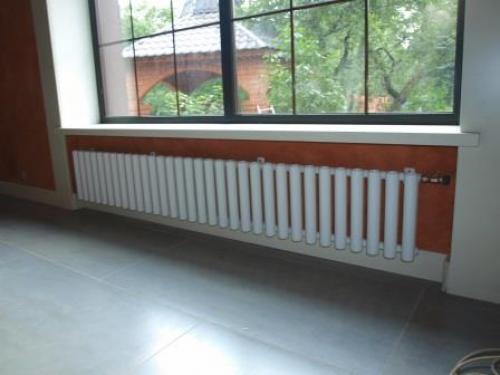

где и как разместить

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.

Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.

Крепление к стене

Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.

Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.

Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.

Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.

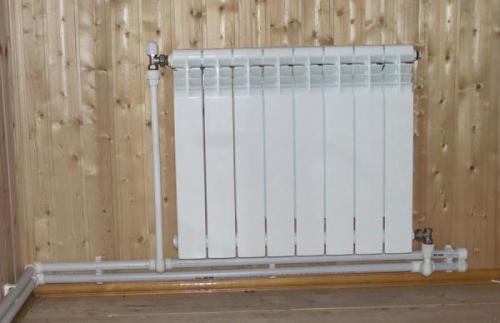

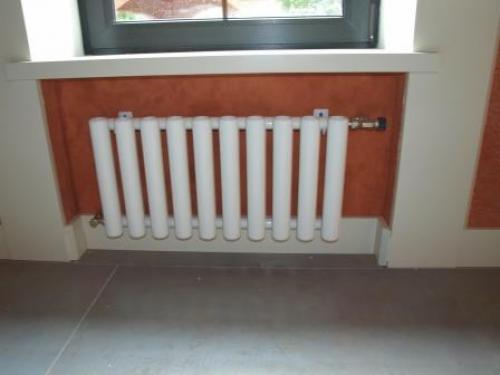

Диагональ — это способ, который возможен для подключения любого радиатора, в том числе с максимальным количеством задействованных секций. Верх-низ – это самая эффективная схема подключения. Однако, подобный метод рекомендован для подключения именно длинных моделей на 2,5 метра.

Этот вид подключения эффективен примерно на 85–90%. Обосновать недостаток эффективности можно наличием паразитных потоков, которые мешают друг другу и коэффициент затекания недостаточный.

Источник: https://alyuminievye-batarei.aystroika.info/stati/chto-nuzhno-dlya-podklyucheniya-alyuminievyh-radiatorov-raznovidnosti-soedinitelnyh-elementov

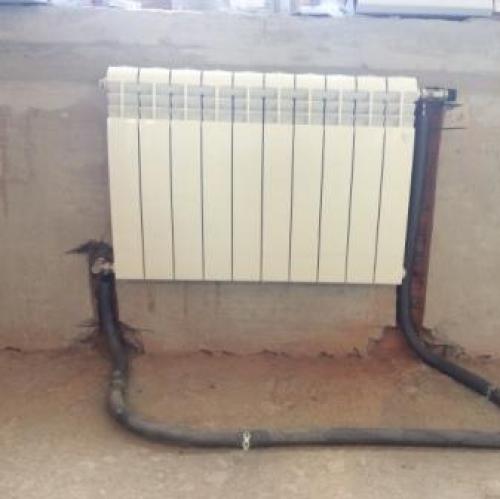

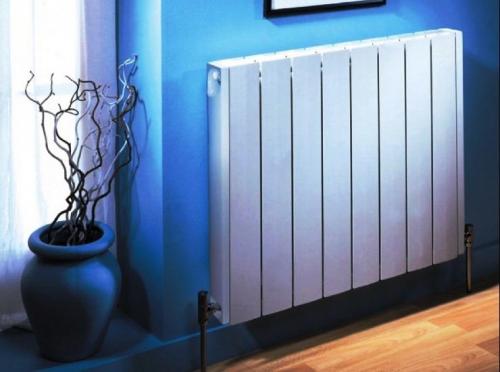

Подключение батарей отопления с нижней подачей. Размещение батарей с нижним подключением

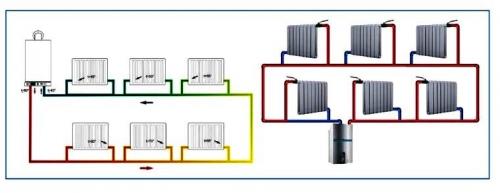

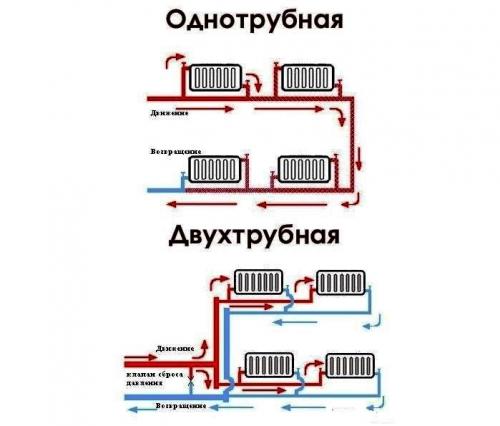

Первоначально перед установкой подключение радиаторов отопления с нижней подводкой, необходимо выбрать тип схемы отопления. Они бывают двух видов: однотрубные и двухтрубные.

Первую схему обычно применяют в многоэтажных домах. Ее установка не требует много материалов и затрат, но осуществлять регулировку температурного режима в помещениях, такая система не может. Ее параметры задаются расчетным путем заранее, с учетом температуры наружного воздуха в самый холодный период года, установленной по СНИПам для каждого климатического района. Этот подход, не может обеспечить правильный температурный режим, поэтому пользователи многоэтажных домов страдают или от недогрева, или от перегрева в помещениях.

Еще один серьезный недостаток — завоздушивание системы. Если монтажные работы выполнены с нарушением, воздушные пробки не устраняются даже специальными краниками Маевского. Завоздушенные батареи не способны нагревать помещения, создавая максимум проблем у пользователей.

Двухтрубная система имеет два трубопровода: подача и обратка. Горячая вода в системе поступает в радиатор по первому, отдает свое тепло воздуху в помещении. Далее холодная вода по второму трубопроводу попадает в общую линию обратки системы отопления. Эта схема теплоснабжения позволяет выполнять регулировку температуры в каждой комнате, для чего нагревательные приборы комплектуются запорно-регулирующей арматурой.

Важно! При установке двухтрубной системы отопления с нижней подводкой тепла к радиаторам, потребуется больше узлов и монтажных компонентов, чем для верхней. Тем не менее, именно нижняя подводка не позволяет скапливаться воздушным пробкам в стояках, что решает одновременно две трупиковые проблемы многоэтажных домов — равномерная циркуляция по контурам нагрева и возможность тонкой регулировки температурного режима в помещениях.

Особенности нижней подводки

Основных способов подключения приборов отопления довольно много, но наиболее распространенные из них — диагональная и нижняя.

Диагональную еще называю перекрестной, используется с очень популярными сегодня — биметаллическими устройствами. Принцип работы ее в следующем: подводящий трубопровод присоединяется с верхним патрубком, а обратный — с нижним, только с противоположной стороны устройства. В этом варианте тепло передается окружающему воздуху более равномерно, следственно, тепловые потери значительно уменьшатся.

В радиаторах отопления с нижней подводкой теплоносителя, подающий и обратный трубопроводы устанавливаются с различных сторон нагревателя. Очевидно, что при таком сквозном движении сетевая вода не всегда доходит до верхней части батареи, из-за чего эффективность теплопередачи падает приблизительно на 15%. Несмотря на это, такая схема очень востребована в частных жилищах с индивидуальной принудительной схемой теплоснабжения. Она позволяет спрятать трубы, обвязывающие батарею под пол, тем самым не только освобождает пространство в комнате и улучшает ее эстетику, но и снижает тепловые потери по длине трубопровода.

Дополнительные достоинства схем с радиаторами отопления с нижним подключением:

• Возможность включения в схему переходников нижней разводки теплоносителя;
• наличие в конструкции терморегулятора;
• несложный процесс монтажа приборов отопления.

Данная схема обладает и некоторыми недостатками, которые, впрочем, могут быть легко устранены самими пользователями. Во-первых, — неравномерность прогрева помещения, по сравнению с другими вариантами подключения приборов, а во-вторых необходимость дополнительного обустройства на радиаторах воздухосборников. Впрочем, второй недостаток, практически нивелирует первый, поскольку при отсутствии воздуха в верхней части устройства, отопительный прибор будет работать эффективно.
