Радиаторы отопления расчет количества секций. Особенности

Радиаторы отопления расчет количества секций. Особенности

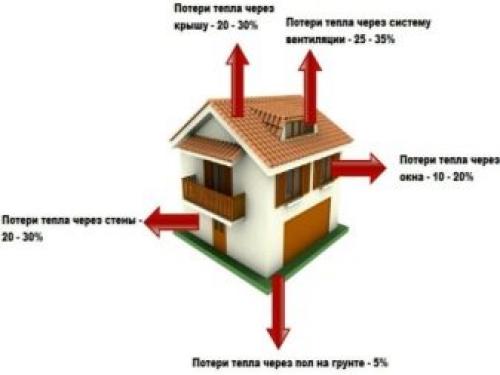

Расчет радиаторов отопления производится в соответствии с теплопотерями конкретного помещения, а также в зависимости от площади этого помещения. Казалось бы, ничего сложного в создании проверенной схемы отопления с контурами труб и циркулирующим по ним носителю нет, однако правильные теплотехнические расчеты основываются на требованиях СНиП. Такие расчеты выполняются специалистами, а сама процедура считается чрезвычайно сложной. Однако с допустимым упрощением выполнить процедуры можно и самостоятельно. Кроме площади обогреваемого помещения, в расчетах учитываются некоторые нюансы.

Не зря для расчета радиаторов специалисты применяют различные методики. Основная их особенность – учет максимальных теплопотерь помещения. Затем уже рассчитывается нужное количество отопительных приборов, которые компенсируют эти потери.

Понятно, что чем проще будет используемый метод, тем более точными будут итоговые результаты. К тому же для нестандартных помещений специалисты применяют специальные коэффициенты.

Под нестандартными условиями конкретного помещения принимается выход на балкон, большие окна, расположение комнаты, например, если она угловая. Профессиональные расчеты включают целый ряд формул, которыми сложно апеллировать непрофессионалу в этой области.

Специалисты в своих проектах нередко используют специальные приборы. Например, с точным определением фактических теплопотерь справится тепловизор. На основании данных, полученных по прибору, рассчитывается количество радиаторов, которые с точностью компенсируют потери.

Такой метод расчета покажет наиболее холодные точки квартиры, места, где тепло будет уходить активнее всего. Такие точки часто возникают из-за строительного брака, например, допущенного рабочими, или из-за некачественных строительных материалов.

Результаты проводимых расчетов тесно связаны с существующими видами радиаторов отопления. Для получения наилучшего результата в расчетах необходимо знание параметров планируемых к использованию устройств.

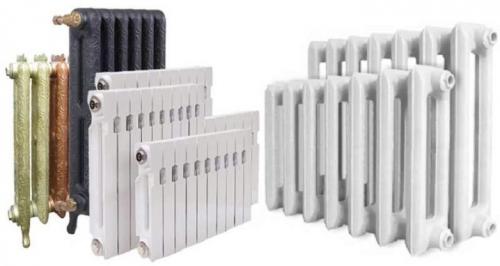

Современный ассортимент включает такие виды радиаторов:

• стальные;
• чугунные;
• алюминиевые;
• биметаллические.

Для проведения расчетов нужны такие параметры устройств, как мощность и форма радиатора, материал изготовления. Самая простая схема подразумевает размещение радиаторов под каждым окном, имеющимся в комнате. Поэтому рассчитываемое количество радиаторов обычно равно числу оконных проемов.

Однако, прежде чем закупать необходимое оборудование, нужно определить его мощность. Этот параметр часто связан с размерами устройства, а также с материалом изготовления батарей. С этими данными в расчетах нужно разобраться подробнее.

Расчет радиаторов отопления по кубатуре. Содержание:

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире — это надежная, правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы — главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки. Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена — радиаторы, установленные в помещениях. Казалось бы — все просто, батареи стоят под окнами и обеспечивают требуемый нагрев.

Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты, основанные на требованиях СНиП — достаточно сложная процедура, выполняемая специалистами. Тем не менее, можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

• для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
• для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

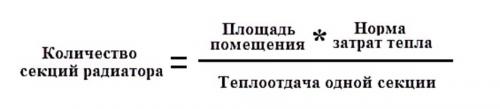

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м², в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м² * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Сколько секций радиатора нужно на 10 квадратов. Формула и пример расчета

Учитывая вышеперечисленные факторы, можно сделать расчёт. На 1 м 2 понадобится 100 Вт, соответственно, на отопление комнаты в 18м 2 нужно затратить 1800 Вт. Одна батарея из 8-ми чугунных секций выделяет 120 Вт. Делим 1800 на 120 и получаем 15 секций . Это весьма средний показатель.

В частном доме с собственным водонагревателем мощность теплоносителя высчитывается по максимуму. Тогда 1800 делим на 150 и получаем 12 секций. Столько нам понадобится для обогрева комнаты в 18м 2. Существует весьма сложная формула, по которой можно рассчитать точное количество секций в радиаторе.

Формула выглядит так:

• q 1 — это вид остекления: тройной стеклопакет 0,85; двойной стеклопакет 1; обычное стекло 1,27;
• q 2 — теплоизоляция стен: современная теплоизоляция 0,85; стена в 2 кирпича 1; плохая изоляция 1,27;
• q 3 — отношение площади окон к площади пола: 10% 0,8; 20% 0,9; 30% 1,1; 40% 1,2;
• q 4 — минимальная температура снаружи: -10 0 С 0,7; -15 0 С 0,9; -20 0 С 1,1; -25 0 С 1,3; -35 0 С 1,5;
• q 5 — количество наружных стен: одна 1,1; две (угловая) 1,2; три 1,3; четыре 1,4;
• q 6 — тип помещения над расчётным: обогреваемое помещение 0,8; отапливаемый чердак 0,9; холодный чердак 1;
• q 7 — высота потолков: 2,5 м — 1; 3 м — 1,05; 3,5м — 1,1; 4м — 1,15; 4,5м — 1,2;

Проведём расчёт для угловой комнаты 20 м 2 с высотой потолка 3 м, двумя 2-х створчатыми окнами с тройным стеклопакетом, стенками в 2 кирпича, расположенной под холодным чердаком в доме в подмосковном посёлке, где зимой температура опускается до 20 0 С.

Получится 1844,9 Вт. Разделим на 150 Вт и получим 12,3 или 12 секций.

Радиаторы делаются из трёх видов металла: чугунные, алюминиевые и биметаллические. Чугунные и алюминиевые радиаторы имеют одинаковую теплоотдачу, но нагретый чугун остывает медленнее алюминия. Биметаллические батареи имеют большую теплоотдачу, чем чугунные, но они быстрее остывают. Стальные радиаторы имеют высокую теплоотдачу, но они подвержены коррозии.

Самой комфортной для человеческого организма температурой в помещении принято считать 21 0 С. Однако для хорошего крепкого сна больше подходит температура не выше 18 0 С, поэтому немалую роль играет и назначение отапливаемого помещения. И если в зале площадью 20 м 2 нужно установить 12 секций батареи . то в аналогичном спальном помещении предпочтительнее установить 10 батарей, и человеку в такой комнате будет комфортно спать. В угловом помещении такой же площади смело размещайте 16 батарей . и Вам не будет жарко. Т. е. расчёт радиаторов в помещении весьма индивидуален, и можно давать только приблизительные рекомендации, сколько секций необходимо установить в той или иной комнате. Главное, произвести установку грамотно, и тепло всегда будет в вашем доме.

Сколько секций радиатора нужно на 20 квадратов. Расчет по площади

Для каждого региона страны существуют нормы СНиП, в которых прописано минимальное значение мощности отопительного прибора на каждый квадратный метр площади помещения. Чтобы высчитать точное значение согласно этой норме, следует определить площадь имеющегося помещения (a). Для этого ширину комнаты умножают на ее длину.

Во внимание берут показательно мощности на каждый квадратный метр. Чаще всего он равен 100 Вт.

Определив площадь помещения, данные нужно умножить на 100. Результат делят на мощность одной секции биметаллического радиатора (b). Это значение нужно посмотреть в технических характеристиках прибора – в зависимости от модели, цифры могут отличаться.

Готовая формула, в которую следует подставить собственные значения: (a*100): b= нужное количество.

Рассмотрим на примере. Расчет для помещения, площадь которого составляет 20 м², тогда как мощность одной секции выбранного радиатора равна 180 Вт.

Подставляем нужные значения в формулу: (20*100)/180 = 11,1.

Однако пользоваться этой формулой расчета отопления по площади можно только при расчете значений для помещения, высота потолков в котором меньше 3 м. Кроме того, при таком методе не принимаются во внимание потери тепла через окна , также не рассмотрены толщина и качество утепления стен. Чтобы расчет был более точным, за второе и последующие окна в помещении нужно прибавлять к итоговой цифре 2 – 3 дополнительных секции радиатора.

Источник: https://alyuminievye-batarei.aystroika.info/stati/maksimalnoe-kolichestvo-sekciy-v-alyuminievom-radiatore-razmery-radiatorov-otopleniya

Калькулятор радиаторов отопления. Калькулятор по расчёту секций радиатора

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама , чтобы узнать о вариантах и условиях сотрудничества.

Как бы вы ни утепляли дом или квартиру, без отопления обойтись просто невозможно. Часто в этих целях используют водяное отопление – это удобно, эффективно и долговечно. С помощью нашего калькулятора предлагаем вам всего за пару минут прикинуть требуемое количество секций радиаторов и определиться, какое решение наиболее отвечает вашим условиям.

Это нужно учитывать при установке отопительных приборов

Полученное с помощью калькулятора значение является ориентировочным. К тому же нужно принимать во внимание, что далеко не всегда заявленные производителем характеристики подтверждаются на практике. Это значит, что лучше принимать к установке на 10% больше секций, округляя до целой части в большую сторону. Если вы переживаете, что зимой в помещении будет слишком жарко, то установите на радиатор вентиль, регулирующий величину циркулирующего теплоносителя. Он же поможет сэкономить время при необходимости замены одной из секций.

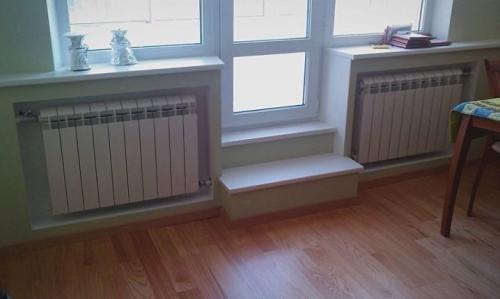

Расстояния должны быть четко выдержаны в установленных пределах:

• По ширине окна секции в сборе должны составлять не меньше 70%. Это значит, что лучше установить больше секций с меньшей тепловой мощностью.
• Расстояние от верхней части прибора до подоконника должно находиться в пределах 100-120 мм. В противном случае предсказать величину теплового потока будет гораздо сложнее.
• Чтобы не отапливать улицу, радиаторы должны отстоять от стены не менее чем на 50 мм.
• Между плоскостью пола и нижней точкой отопительного прибора должно выдерживаться расстояние от 100 мм.

Надеемся, что этот материал окажется полезным при проведении ремонтных работ или монтаже новой системы водяного отопления.

Источник: https://alyuminievye-batarei.aystroika.info/stati/tochnyy-raschet-kolichestva-radiatorov-raschet-dlya-nestandartnyh-komnat

Сколько секций биметаллического радиатора нужно на 1м2. Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

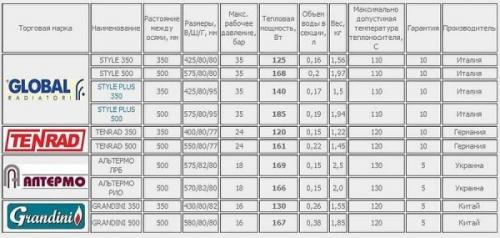

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

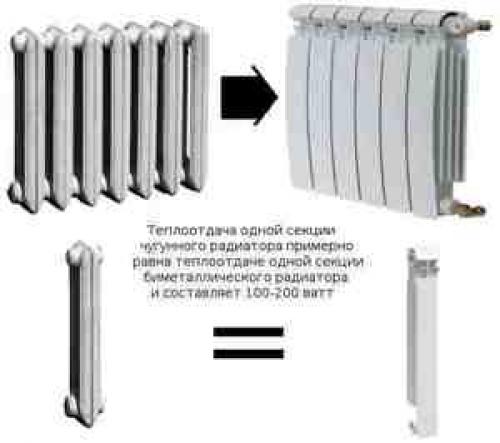

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м²:

• биметаллическая секция обогреет 1,8 м²;
• алюминиевая — 1,9-2,0 м²;
• чугунная — 1,4-1,5 м²;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м²,  для ее отопления примерно понадобится:

• биметаллических 16 м²/ 1,8 м² = 8,88 шт, округляем  — 9 шт.
• алюминиевых 16 м²/ 2 м² = 8 шт.
• чугунных 16 м²/ 1,4 м = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет количества радиаторов отопления калькулятор. Калькулятор расчета количества секций чугунного радиатора МС

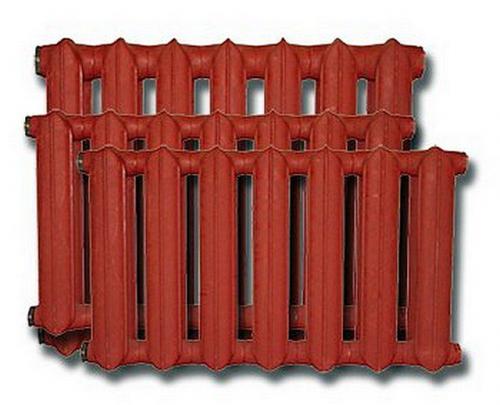

Несмотря на широкий ассортимент современных теплообменных приборов отопления, привычные всем чугунные радиаторы-«гармошки» вовсе не собираются уходить в небытие. Мало того, производители таких батарей не испытывают никаких проблем со сбытом. Это объясняется отменной надежностью изделий, которые могут служить по полувеку и больше, и высокими показателями теплоотдачи.

Калькулятор расчета количества секций чугунного радиатора МС

Как правильно определиться с количеством секций подобных радиаторов, чтобы обеспечить в помещении комфортные условия проживания? Все зависит от особенностей комнаты, где их планируется установить, и от параметров самих батарей – они могут существенно различаться. Прийти к правильному решению поможет наш калькулятор расчета количества секций чугунного радиатора МС.

Цены на чугунные радиаторы

радиатор чугунный

Расчет требует некоторых пояснений – они будут приведены ниже калькулятора.

Калькулятор расчета количества секций чугунного радиатора МС

Разъяснения по проведению вычислений

Алгоритм расчета построен на том, что для отопления 10 м² требуется 1 кВт тепловой энергии. Понятно, что это соотношение – весьма условно, поэтому оно будет корректироваться целым рядом коэффициентов, учитывающих специфику помещения.

• Площадь помещения – вычислить несложно, особенно если комната имеет традиционную прямоугольную конфигурацию.

Помощь в расчете площадей помещений сложной формы

Если комната имеет более сложную форму, то можно применить несколько различных подходов. Подробнее об этом, с рассмотрением возможных примеров и с калькуляторами расчета – в статье про вычисление площадей помещений .

• Количество внешних стен. Чем их больше, тем существеннее теплопотери, и это учтено программой расчета.
• Немалое значение имеет расположение внешних стен комнаты относительно сторон света. Причину, наверное, пояснять не требуется.
• Если стена расположена с наветренной стороны относительно традиционных зимних ветров, то она будет выхолаживаться быстрее – стало быть, необходим запас тепловой мощности для компенсации этого явления.
• «Уровень мороза» характеризует климатические особенности региона. В этой графе указываются не аномальные температуры, а вполне обычные для самой холодной декады зимы.
• Если стена утеплена в полной мере, на основании проведенных теплотехнических расчетов, то уровень термоизоляции может считаться качественным. Вообще неутепленные стены, в принципе, даже рассматриваться не должны, так как отопление станет переводом денег на энергоресурсы, и все равно в доме не достичь комфортного микроклимата.
• Чем выше потолки, тем значительнее объем комнаты, и тем больше требуется тепловой энергии для ее прогрева.
• Две следующие графы учитывают соседство комнаты по вертикали – сверху и снизу, то есть, по сути, теплопотери через потолок и пол.
• Далее – несколько полей касающихся наличия и особенностей окон. Естественно, что от этих параметров напрямую зависит общая потребность помещения в тепловой энергии для компенсации возможных теплопотерь.
• Если в помещении имеется постоянно используемая дверь, выходящая на улицу, в холодный подъезд или на неотапливаемый балкон, то любое ее открытие сопровождается притоком холодного воздуха. Это необходимо компенсировать определенной добавкой мощности.
• Особенности конкретной системы отопления могут повлиять на схему врезки радиаторов в контур. А это, в свою очередь, отражается на теплообменных характеристиках батарей. Необходимо выбрать из представленных примеров предполагаемую схему врезки.

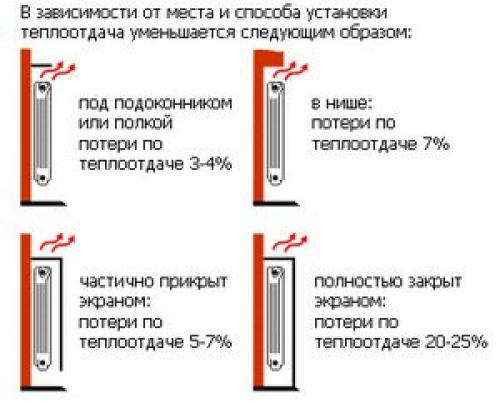

• Радиатор, размещенный на стене открыто, спрятанный в нишу или прикрытый кожухом – все они будут серьезно различаться по своей теплоотдаче. Это учтено в специальном поле ввода — необходимо выбрать из списка особенности установки.
• Наконец, сами по себе модели чугунных радиаторов МС различаются линейными параметрами и, соответственно, своей удельной тепловой мощностью в пересчете на одну секцию. В предлагаемом списке представлены самые распространение типы чугунных батарей МС, а их характеристики уже заложены в программу расчета.
• Результат покажет рекомендуемое количество секций для установки в конкретном помещении.

Подробнее о чугунных радиаторах типа МС

Если есть желание установить эти, хоть и не выдающейся красоты, но зато высоконадежные батареи, рекомендуется познакомиться с ними поближе. Подробнее о чугунных радиаторах МС-140 и их «собратьях» — в специальной публикации нашего портала.
