Схема подключения биметаллических радиаторов отопления существенных отличий от других типов отопительных приборов не имеет, поэтому речь пойдет об общих правилах монтажа батарей. При этом мы отметим некоторые нюансы и особенности, и расскажем, как подключить биметаллический радиатор отопления.

Биметаллический радиатор с нижним подключением в интерьере комнаты.

Биметаллические радиаторы отопления

Сравнительная характеристика с другими видами батарей

На фото – высокий узкий прибор.

Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим основные виды:

• Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
• Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
• Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
• Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
• Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
• Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.

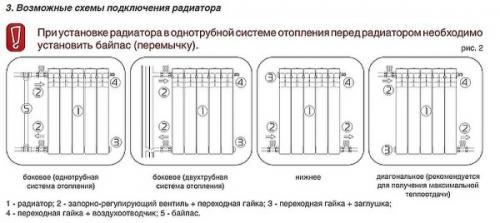

Радиаторы с нижним боковым подключением. Схемы и способы подключения радиаторов

Существует два типа подключения радиаторов: боковое и нижнее.

Стандартное исполнение большинства отопительных приборов – боковое подключение: справа и слева есть по два присоединительных отверстия. Два из них занимаются при подключении к трубопроводу, в один (вверху, напротив подающего трубопровода) вкручивается воздухоотводчик, а четвертый обычно остается свободным и его закрывают заглушкой.

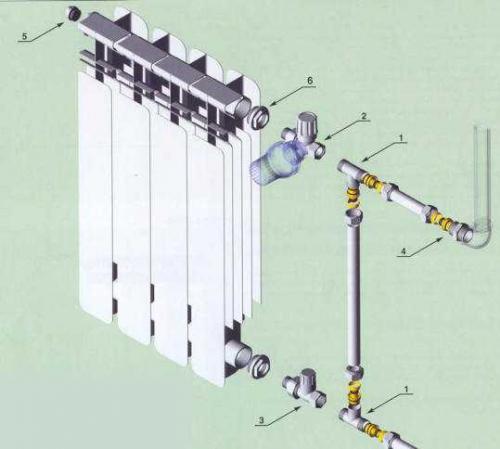

Схема сборки и подсоединения радиатора с боковым подключением (Тут использованы металлопластиковые трубы, но принцип и для других труб останется тот же, уйдут или изменятся только фитинги)

Радиаторы с нижним подключением, как правило, делают по заказу. При этом типе подключения два патрубка расположенных друг от друга на небольшом расстоянии (50-80 мм). Находятся они внизу. Есть три варианта размещения: справа, слева или по центру отопительного прибора. При заказе требуется уточнять, в каком месте должны они должны располагаться. Есть одна особенность таких моделей: они обязательно оснащены термостатом.

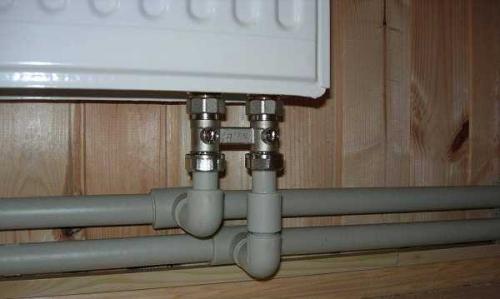

Нижнее подключение популярно при скрытой разводке отопления, когда трубы замурованы в стену или пол. При подсоединении к патрубкам подключается специальный узел, который называют еще «мультифоекс» (на фото он виден).

Нижнее подключение в двухтрубной системе

От входного патрубка подачи к терморегулятору идет внутри трубка. По ней теплоноситель поднимается вверх, заходит на термостат, а оттуда расходится по коллекторам отопительного прибора. Потому при подключении важно не перепутать вход подачи и обратного трубопровода: мало того, что работать так ничего не будет, можно еще и узел входа повредить. Куда нужно подключать подачу указано в паспорте, который должен быть в каждой упаковке (со штампом продающей организации для сохранения гарантий).

При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно. Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус.

Схемы бокового подключения радиаторов

Вообще схем шесть, но наиболее распространены три: они имеют более высокую эффективность. В многоэтажных домах с вертикальной схемой подачи теплоносителя почти всегда батареи подключены сбоку. Такой тип подсоединения называется «односторонне боковое подключение». Он эффективно работает с небольшими по размеру отопительными приборами: до 8-10 секций или 1,0-1,2 метра (для панельных радиаторов). При таком способе тепловая мощность будет близка к паспортной – потери могут составлять 5-7%.

При горизонтальной разводке более популярно нижнее седельное подключение: это когда трубопроводы подключаются в нижние коллекторы (присоединительные отверстия). Тут по эффективности картина практически такая-же: нормально прогреваются небольшие радиаторы, падение теплоотдачи на уровне 5-7%.

При больших размерах отопительных приборов рекомендовано диагональное подключение: подача сверху с одной стороны, обратка – снизу, с другого бока. Это самая эффективная схема, которую используют производители при тестировании оборудования на заводах. И в паспортах указана именно она.

Радиаторы с нижним подключением преимущества. Что такое узел подключения радиатора

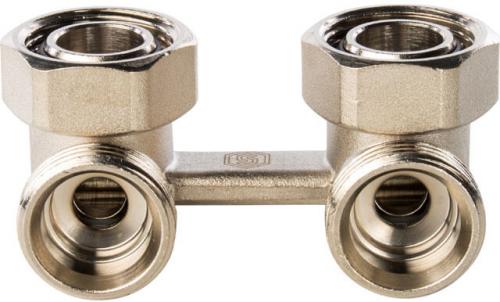

Узлом подключения радиатора с нижней подводкой называет н-образную деталь сантехнической арматуры с двумя параллельно расположенными фитингами на расстоянии посадочных мест стального панельного радиатора, и жесткой перемычкой между ними. Типовая деталь имеет с одной стороны фитинг в запрессованную накидную гайку с прокладкой (разъем американка) с внутренним диаметром 3/4 дюйма, с другой стороны на фитинг нанесена 3/4 дюймовая наружная резьба.

Внутри каждого из вводов размещен запорный шаровый кран или винтовой вентиль, позволяющий регулировать или перекрывать поступающий тепловой носитель, при снятии батареи во время ее ремонта или замены применяют запорную функцию.

Для чего нужен узел подключения

По внешнему виду узлы подключения радиаторов отопления выглядят как два шаровых крана, заключённых в одном корпусе. С его помощью можно подключить радиатор к трубопроводам различного типа:

Чтобы выполнить монтаж радиатора, к которому труба подсоединяется снизу, нужны следующие конструктивный элементы:

• узел нижнего подключения;
• термостатическая головка (не во всех системах);
• специальные переходники, которыми блок нижнего подключения соединяют с трубой.

Такие модули позволяют сделать монтаж радиаторов в одно- или двухтрубных отопительных системах, если они проложены в подвалах либо в нише стены.

Как правило, размеры между осями выходного и входного штуцера батареи 5 см. Корпус узла для бокового подключения радиатора делают из латуни либо бронзы, уплотнители — из полимера.
