Сколько литров воды в радиаторе отопления. Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

МС 140-300 – 0,8-1,3;
МС 140-500 – 1,3-1,8;
МС-140 – 1,1-1,4;
МС 90-500 – 0,9-1,2;
МС 100-500 – 0,9-1,2;
МС 110-500 – 1-1,4.

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции.

Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

ЧМ1-70-300 – 0,66;
ЧМ1-70-500 – 0,9;
ЧМ2-100-300 – 0,7;
ЧМ2-100-500 – 0,95;
ЧМ3-120-300 – 0,95;
ЧМ3-120-500 – 1,38.

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

350 мм – 0,2-0,3;
500 мм – 0,35-0,45;
600 мм – 0,4-0,5;
900 мм – 0,6-0,8;
1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, что емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

35 см – 0,1-0,15;
50 см – 0,2-0,3;
60 см – 0,25-0,35;
90 см – 0,3-0,5;
120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Тип радиатораВысота (мм) / модельМинимальный объем секции (л)Максимальный объем секции (л)

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

Сколько воды в стальном панельном радиаторе. Технические характеристики стальных панельных радиаторов 22 типа

Специалисты компании «Термомир» подскажут технические характеристики стальных панельных радиаторов 22 типа и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).

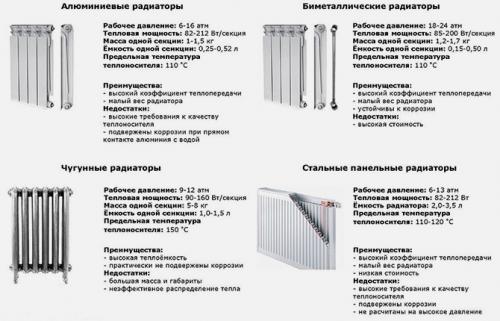

По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Сколько литров воды в системе отопления частного дома. Современные модели радиаторов отопления

Масса 1 секции составляет 3,8 кг. воды вмещается 0,8 литра, поэтому масса одной секции радиатора с водой составит 4,6 кг. При тепловом потоке 140 Вт для обогрева комнаты в 20 м2 потребуется 14 секций, по весу соответственно выйдет 64,4 кг с водой. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классического образца МС 140. Если это значение разделить на две части (по 32 кг), то можно сделать вывод, что установку на стены из современных материалов, включая пористый бетон, осуществить вполне возможно без дополнительных крепежных элементов.

Еще более легкая конструкция разработана российскими производителями. Их отопительные приборы предлагаются под брендом EXEMET. модель MODERN отличается следующими весовыми характеристиками:

Одна секция у этого производителя весит 3,2 кг, теплоотдача 93 Вт. Чтобы обогреть комнату в 20 м2 потребуется 22 секции, тогда общая масса составит 70,4 кг. Данные параметры неплохи, особенно если учесть, что компания производит модели с возможной установкой на полу.

Модель EXEMET FIDELIA весит 12 кг, теплоотдача 156 Вт, общая масса прибора для нашего примера выходит просто чудовищной – 154 кг. Сложный вопрос установки здесь неактуален, так как первая и последняя секции снабжены ножками для размещения прибора на полу.

Итак, чтобы обеспечить отопительной системе бесперебойную службу, нельзя игнорировать такие важные показатели, как вес и объем секции батареи. Благодаря правильному подсчету нагрузки на крепежные элементы, можно рассчитывать на надежность установки и долгосрочную эксплуатацию прибора.

Объем воды в трубе. Калькулятор для расчета объема трубы в литрах

Объем трубы в литрах можно рассчитать с помощью онлайн калькулятора двумя способами:

указав наружный диаметр в мм, длину трубы в метрах и толщину стенки в мм. Будет удобен для вычисления объема в литрах для тех труб, у которых указана толщина стенок в нанесенной на нее маркировке, например, полипропиленовые для пайки и/или для скрутки фитингом.
указав внутренний диаметр в мм и длину трубы в метрах (погонные метры).

Делая расчет объема трубы в литрах, необходимо помнить о возможных погрешностях, например, повороты, неполная заполняемость некоторых участков труб и т.д.

Рассчитать объем трубы в литрах, калькуляторы

1. Зная толщину стенки, наружный диаметр и длину

2. Зная внутренний диаметр и длину

Как рассчитать объем трубы в литрах?

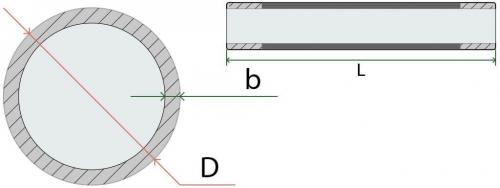

Чтобы узнать внутренний диаметр трубы, зная наружный, необходимо толщину стенки ( b ) умножить на 2, результат вычесть из наружного диаметра ( D ).

Формула выглядит следующим образом: Внутренний диаметр трубы = D - ( b * 2 )

Также можно воспользоваться таблицами, например, трубы для пайки. В которой уже указаны толщина стенки и ее диаметры для PN10, PN20 и PN25.

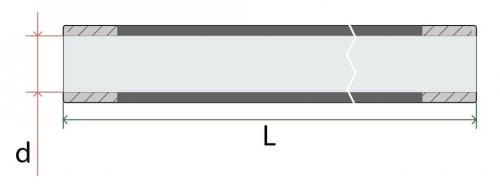

Для расчета объема цилиндра применяют формулу: V = Пи * R² * h = Пи * ( d² / 4 ) * h, где:

Пи — 3,1415926;
R – радиус цилиндра;
d – диаметр цилиндра, в нашем случае — внутренний диаметр трубы;
h – высота цилиндра, в случае расчета объема трубы h заменяем на L — длину трубы.

Исходя из этого, формула для расчета объема трубы по известному, внутреннему диаметру примет вид:

V объем трубы = Пи * ( d² / 4 ) * L

Важно! Перед началом расчета с помощью формул, все размеры необходимо перевести в единую меру, т.е. — сантиметры или дециметры.

Пример расчета объема трубы в литрах

D (наружный диаметр трубы) = 17 мм, b (толщина стенки) = 1,3 мм, L (длина трубы) = 10 м.

Сколько литров воды в чугунной батарее. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.

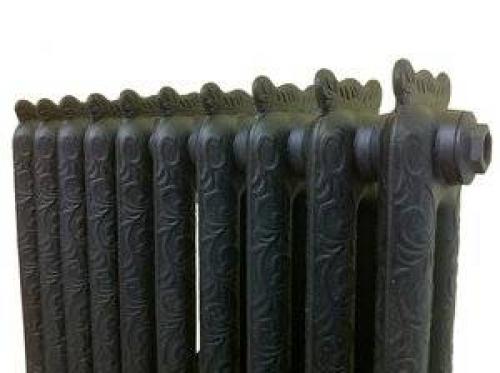

Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Сколько воды в стояке отопления. Для чего нужно знать количество воды в батарее

Данная величина используется для теплотехнических расчетов. Причем преимущественно для схем с алюминиевыми радиаторами. Для чугунных моделей внутренний объем батареи отопления не так важен. Потому что вес радиатора из чугуна и аналогичного по размеру из алюминия может отличаться вдвое-втрое.

Чем больше масса батареи, тем выше ее тепловая инертность и мощность. Соответственно объем радиатора отопления влияет на три характеристики:

Мощность батареи. Больше емкость – больше габариты и теплоотдающая наружная поверхность.

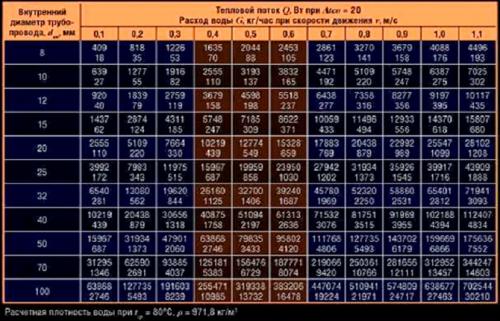

Планируемая скорость движения потока и количество перекачиваемой через радиатор горячей воды.
Общее количество воды в системе отопления.

Последние две являются базовыми для расчета мощности котла. По сути, определить мощность и эффективность нагрева помещения можно, зная, сколько воды в алюминиевом радиаторе отопления.

Как влияет объем воды в радиаторе на работоспособность котла отопления

Любой котельный агрегат рассчитан на прокачку горячей воды с определенной скоростью, и главное – на определенное количество теплоносителя в системе. Популярные настенные газовые котлы индивидуального отопления не могут работать с малогабаритными алюминиевыми радиаторами, так как объем воды в системе получается меньше, чем предусмотрено безопасным минимумом.

Кроме того, алюминиевые секции из-за небольшой тепловой инерции не накапливают энергию, как чугунные. Это означает, что скорость водяного потока внутри контура будет выше, а сам котел станет включаться/выключаться чаще, чем на чугунных регистрах или радиаторах с большим объемом. Соответственно ресурс оборудования вырабатывается быстрее, автоматика ломается.

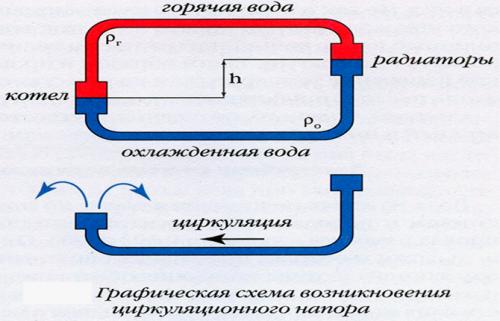

Для гравитационных (самоточных) систем отопления использование алюминиевых радиаторов с малым внутренним объемом может быть также неэффективным из-за низкой скорости движения воды. Это значит, что какая-то часть помещений дома будет отапливаться полноценно, а часть останется с холодными батареями.

Вода – транспортировщик тепла

Нельзя сказать, что радиаторы с большим емкостью идеально подойдут для системы отопления, а с малым – лучше не использовать. Рассеивание тепла в доме должно планироваться исходя из скорости движения теплоносителя, внутреннего объема и температуры воды.

Например, котел в состоянии выдать определенное количество горячей воды, которая будет прокачиваться через контур отопления всюду с одинаковой скоростью.

В помещениях, где требуется повышенная теплоотдача, устанавливают радиаторы отопления с большим объемом. В тех местах, где нужно слегка подогреть воздух в комнате (прихожая, коридор), достаточно секции с малым объемом. Кроме того, алюминиевые радиаторы с увеличенным внутренним объемом, равно как и чугунные батареи, намного медленнее нагреваются и медленнее остывают.

Для теплотехнических расчетов важна величина - количество воды в батарее отопления. Она используется преимущественно для схем с алюминиевыми радиаторами.

Чем больше масса батареи, тем выше ее тепловая инертность и мощность. Объем радиатора отопления влияет на три характеристики:

Массу батареи
Тепловую инерцию
Мощность

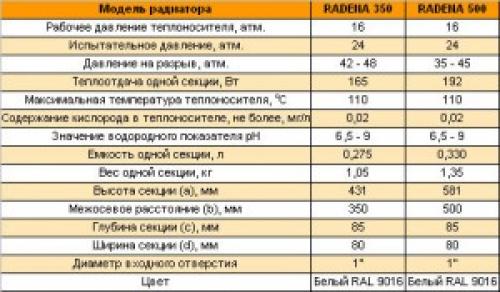

Сколько воды в алюминиевой батарее. Основные рабочие характеристики

Сравнительные характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.

Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

Сколько литров воды в стальном радиаторе 22 типа. Сколько литров воды в стальных радиаторах?

биметаллические - 0,3 - 0,35 л на секцию чугунные новые 1 л на секцию, старые 1,8 -2 литра

Сколько литров воды в 1 метре 16 трубы?

ОБЪЕМ ВОДЫ В ТРУБАХ

Сколько литров воды в стальном радиаторе 22 типа?

Тип 22 – на 10 см радиатора приходится 0,5 л жидкости. Все радиаторы классифицируют следующим образом: Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л . Биметаллический вариант, на секцию приходится 0,3-0, 35 л жидкости.

Как рассчитать объем воды в радиаторе?

Пример расчета объема воды в системе отопления: Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла. Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Сколько воды в 1 ребре чугунной батареи?

Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации. Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.

Как влияет количество воды в системе отопления на расход газа?

Количество воды в системе зависит от типа радиаторов и от диаметра труб и общей ёмкости котла. … На расход газа влияет только количество теплопотерь дома. Чем больше теплопотери - тем больше и расход газа .

Сколько воды в метре 16 трубы теплого пола?

Объем воды в 1 погонном метре трубы : ø15 (G ½») — 0,177 литра ø20 (G ¾») — 0,310 литра ø25 (G 1,0″) — 0,490 литра

Сколько воды в 25 полипропиленовой трубе?

Объем воды в трубе

Как проверить уровень воды в системе отопления?

Проверка уровня воды в системе отопления Для этого используется манометр, который должен быть установлен на трубопроводе в котельной. Если давление составляет 1-1,5 бар (то есть 100-150 кПа или приблизительно 1-1,5 атм.), добавлять воду в систему не нужно.

Как рассчитать Стальные радиаторы на комнату?

Наиболее простой расчет количества секций стального радиатора — разделить величину тепла, необходимого для комфортного обогрева помещения на производительность, предлагаемых моделей.
