Сколько воды входит в одну секцию алюминиевой батареи. Алюминиевые отопительные приборы

Сколько воды входит в одну секцию алюминиевой батареи. Алюминиевые отопительные приборы

Технические характеристики

Так, инструкция указывает на то, что масса одной секции не может быть меньше килограмма, а сборка десятисекционной батареи с учётом ниппелей не может быть менее 11 кг!

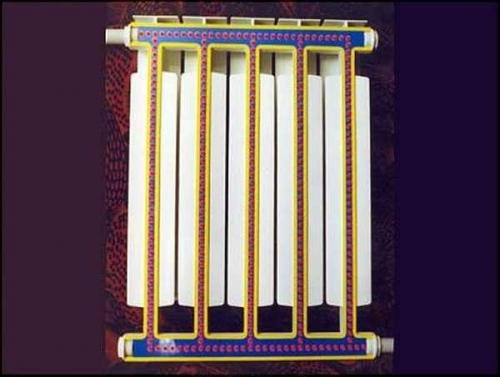

Прибор в разрезе (экструзионный)

Объем одной секции алюминиевого радиатора во многом зависит от способа его изготовления, а таких способов есть только два – это литьевой и экструзивный.

• Более технологичным специалисты считают производство продукции литьевым методом – он позволяет получить цельносварной секционный корпус . Безусловно, там есть шов, но он выполняется контактной сваркой. Безусловно, цена такой продукции получается несколько выше.
• А вот метод прессования или экструзионный, представляет процесс, когда из сплава с очень высоким содержанием Al (98%) выдавливают несколько элементов . Их соединение производится механическим путём и при этом используется клей высокого качества. Продукция, полученная методом экструзии, обладает высокой устойчивостью к коррозии, а основным её недостатком (слабым местом) можно назвать механический способ соединения.

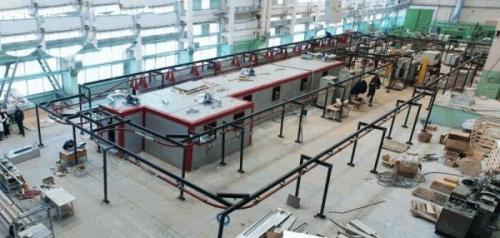

Поточная линия для покраски радиаторов в Златоусте

• Определить эксплуатационные свойства помогает не только объем воды в алюминиевом радиаторе отопления, но также его форма – ребристая и секционная . Ребристость позволяет осуществлять максимально возможный контакт с воздухом в помещении, что способствует его скорейшему нагреванию, а секции позволяют уменьшать и увеличивать прибор по мере необходимости, в зависимости от объёма отапливаемого помещения.
• Кроме того, защитой от коррозии является покраска продукции в два слоя . Малярные работы, как правило, выполняются на специализированных поточных линиях, которую обслуживают всего несколько человек (см. фото вверху). Подобные процессы осуществляются в два этапа – сначала, методом анафореза накладывается первый слой, что обеспечивает антикоррозийную защиту и цветовую устойчивость для следующего покрытия. Вторым слоем уже напыляют порошковую эмаль, что мы и видим на готовом изделии.

Таблица: габариты, масса, теплоотдача и объем секции алюминиевого радиатора

Проводим вычисления мощности

Примечание. Для того чтобы все вычисления соответствовали действительности, важно место, куда вы собираетесь установить радиатор.

Так, как правило, это делают под окном – тёплый воздух от отопительного прибора, поднимаясь вверх, создаёт своеобразную ширму, которая защищает комнату от холодных потоков, движущихся от стекла.

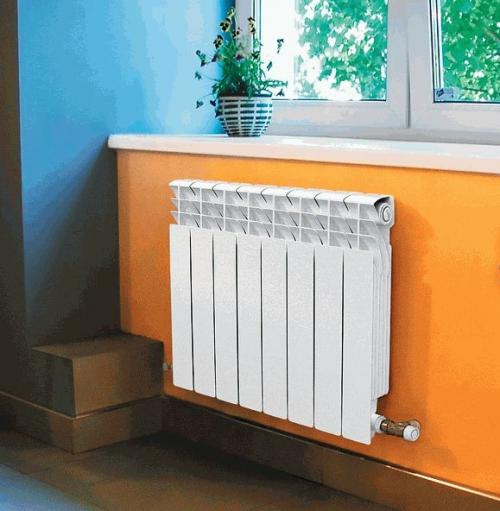

Батарея под окном в режиме эксплуатации

Итак, посчитать объем воды в алюминиевом радиаторе, как вы понимаете, не составляет какой-либо проблемы – для этого достаточно знать объём одной секции и их количество, а затем сложить эти значения вместе (см. таблицу).

Точно так же вы можете определить и мощность батареи, если знаете номинальное значение одной секции и их количество, но давайте посмотрим, как рассчитать этот показатель для комнаты определённой величины.

Если высота потолков не превышает 2,7м, то вычисления можно вести по квадратуре, и мы для примера возьмём комнату с площадью (S) 4,5×5,5м, тогда S=4,5*5,5=24,75м2, и воспользуемся радиатором GLOBAL KLASS с мощностью секции 232 Вт.

Нам, для подсчёта количества секций понадобится формула S*100/P, где 100, это необходимое количество ватт на квадратный метр, а P, это мощность одной секции. Значит, Kколичество секций=S*100/P=24,75*100/232=10,66 или 11 секций (объем воды в одной секции алюминиевого радиатора здесь 0,54л, значит, 0, 54*11=54,54л).

Теперь возьмём параметры того же отопительного прибора и такую же площадь, но высоту потолков – 3м, тогда нам понадобится делать расчеты на м3, где необходимо 41Вт теплоотдачи.

Объём помещения (V) у нас получается 4,5*5,5*3=74,25м3, значит, разделим его на мощность одной секции. У нас получится Kколичество секций=V*41/P=74,25*41/232=13,1 или 14 секций, чтобы был запас.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-vody-vhodit-v-odnu-sekciyu-alyuminievoy-batarei-teplootdacha-batarei-i-cena-zavisit

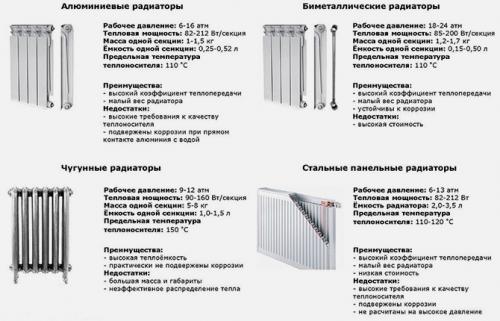

Объем воды в радиаторе отопления. Для чего нужно знать количество воды в батарее

Данная величина используется для теплотехнических расчетов. Причем преимущественно для схем с алюминиевыми радиаторами. Для чугунных моделей внутренний объем батареи отопления не так важен. Потому что вес радиатора из чугуна и аналогичного по размеру из алюминия может отличаться вдвое-втрое.

Чем больше масса батареи, тем выше ее тепловая инертность и мощность. Соответственно объем радиатора отопления влияет на три характеристики:

1. Мощность батареи. Больше емкость – больше габариты и теплоотдающая наружная поверхность.
2. Планируемая скорость движения потока и количество перекачиваемой через радиатор горячей воды.
3. Общее количество воды в системе отопления.

Последние две являются базовыми для расчета мощности котла. По сути, определить мощность и эффективность нагрева помещения можно, зная, сколько воды в алюминиевом радиаторе отопления.

Как влияет объем воды в радиаторе на работоспособность котла отопления

Любой котельный агрегат рассчитан на прокачку горячей воды с определенной скоростью, и главное – на определенное количество теплоносителя в системе. Популярные настенные газовые котлы индивидуального отопления не могут работать с малогабаритными алюминиевыми радиаторами, так как объем воды в системе получается меньше, чем предусмотрено безопасным минимумом.

Кроме того, алюминиевые секции из-за небольшой тепловой инерции не накапливают энергию, как чугунные. Это означает, что скорость водяного потока внутри контура будет выше, а сам котел станет включаться/выключаться чаще, чем на чугунных регистрах или радиаторах с большим объемом. Соответственно ресурс оборудования вырабатывается быстрее, автоматика ломается.

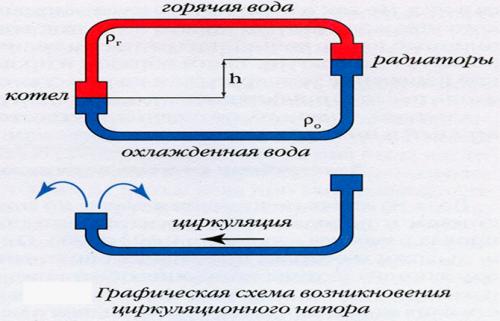

Для гравитационных (самоточных) систем отопления использование алюминиевых радиаторов с малым внутренним объемом может быть также неэффективным из-за низкой скорости движения воды. Это значит, что какая-то часть помещений дома будет отапливаться полноценно, а часть останется с холодными батареями.

Вода – транспортировщик тепла

Нельзя сказать, что радиаторы с большим емкостью идеально подойдут для системы отопления, а с малым – лучше не использовать. Рассеивание тепла в доме должно планироваться исходя из скорости движения теплоносителя, внутреннего объема и температуры воды.

Например, котел в состоянии выдать определенное количество горячей воды, которая будет прокачиваться через контур отопления всюду с одинаковой скоростью.

В помещениях, где требуется повышенная теплоотдача, устанавливают радиаторы отопления с большим объемом. В тех местах, где нужно слегка подогреть воздух в комнате (прихожая, коридор), достаточно секции с малым объемом. Кроме того, алюминиевые радиаторы с увеличенным внутренним объемом, равно как и чугунные батареи, намного медленнее нагреваются и медленнее остывают.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/skolko-litrov-vody-v-odnoy-sekcii-alyuminievogo-radiatora-na-chto-vliyayut-razmery

Сколько воды в одной секции биметаллической батареи. Современные модели радиаторов отопления

Масса 1 секции составляет 3,8 кг. воды вмещается 0,8 литра, поэтому масса одной секции радиатора с водой составит 4,6 кг. При тепловом потоке 140 Вт для обогрева комнаты в 20 м2 потребуется 14 секций, по весу соответственно выйдет 64,4 кг с водой. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классического образца МС 140. Если это значение разделить на две части (по 32 кг), то можно сделать вывод, что установку на стены из современных материалов, включая пористый бетон, осуществить вполне возможно без дополнительных крепежных элементов.

Еще более легкая конструкция разработана российскими производителями. Их отопительные приборы предлагаются под брендом EXEMET. модель MODERN отличается следующими весовыми характеристиками:

Одна секция у этого производителя весит 3,2 кг, теплоотдача 93 Вт. Чтобы обогреть комнату в 20 м2 потребуется 22 секции, тогда общая масса составит 70,4 кг. Данные параметры неплохи, особенно если учесть, что компания производит модели с возможной установкой на полу.

Модель EXEMET FIDELIA весит 12 кг, теплоотдача 156 Вт, общая масса прибора для нашего примера выходит просто чудовищной – 154 кг. Сложный вопрос установки здесь неактуален, так как первая и последняя секции снабжены ножками для размещения прибора на полу.

Итак, чтобы обеспечить отопительной системе бесперебойную службу, нельзя игнорировать такие важные показатели, как вес и объем секции батареи. Благодаря правильному подсчету нагрузки на крепежные элементы, можно рассчитывать на надежность установки и долгосрочную эксплуатацию прибора.

Сколько воды в одной секции чугунной батареи советского образца. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.

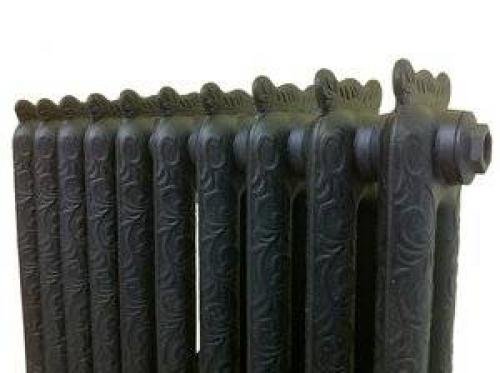

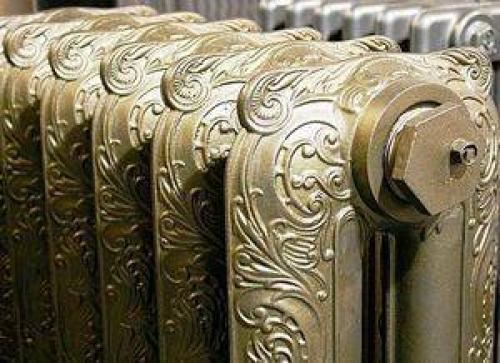

• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Сколько воды в чугунной батарее. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/obem-vody-v-radiatore-otopleniya-skolko-vody-v-stalnom-radiatore-22-tipa

Сколько литров воды в чугунной батареи старого образца. Сколько литров воды в чугунном радиаторе?

Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат.

воды в чугунном радиаторе нового поколения равен 0.8 литра. Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца.

Сколько квадратов греет одна секция чугунного радиатора?

Секция имеет длину - 93 мм, высота радиатора - 588 мм, а глубина составляет - 140 мм. Одна секция имеет площадь поверхности нагрева, равную 0,244 м2, номинальный поток тепла - 0,160 кВт.

Сколько литров воды в 10 секции чугунной батареи?

В чугунных батареях старого образца МС-140 вместимость воды в 1 секции равняется 1,45 литрам. Поэтому не сложно рассчитать, что семисекционная батарея обладает вместимостью 10 ,15 литров ( 10 •1,45). Вместимость такой семисекционной батарея равна 10 литрам 150 миллилитрам воды .

Сколько воды в 1 секции чугунной батареи советского образца?

Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации. Как и радиаторы старого образца , они стоят дешевле других видов отопительных устройств.

Сколько секций радиатора на 20 кв м?

Результат: для обогрева помещения площадью 20 кв . м . потребуется 8-секционный радиатор (при условии, что мощность одной секции составляет 200Вт).

Как посчитать площадь чугунного радиатора?

Чтобы определить общую площадь поверхности чугунной батареи, необходимо:

1. Узнать название модели установленной батареи и производителя ( потому, что секции, выпущенных производителями одних и тех же моделей, имеют разную глубину и ширину).
2. Установить площадь нагрева 1 ребра.
3. Умножить количество секций на площадь .

Как рассчитать мощность чугунного радиатора?

Для просчета мощности можно воспользоваться одной простой формулой, в которой на каждые 1м2 помещения необходимо 100 Вт тепловой мощности . К примеру, если площадь помещения составляет 25 м2, необходимо использовать радиаторы , мощность которых составляет 25*100=2500 Вт.

Сколько воды в секции батареи?

Объем чугунной батареи (1 секция ) – средний показатель 0.8 л. Площадь, которую обогревает один элемент, составляет от 0.66 м2 до 1.45 м2 в зависимости от модели и производителя.

Сколько воды в радиаторе 22 типа?

Тип 22 – на 10 см радиатора приходится 0,5 л жидкости. Все радиаторы классифицируют следующим образом: Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/skolko-litrov-v-bataree-nizkie-batarei

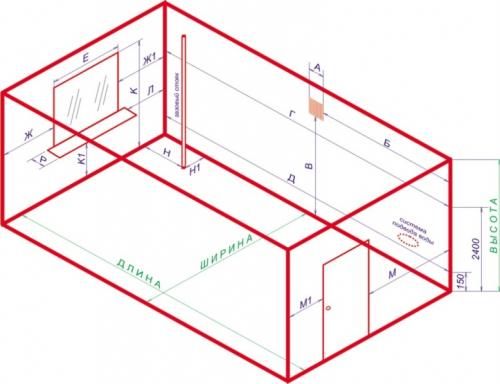

1 секция радиатора на сколько квадратов. Расчет радиаторов отопления по площади помещения

В подобных вычислениях в качестве стандартного значения тепловой энергии, достаточной для обогрева, принимают 100Вт на 1 кв. м. Таким образом необходимая теплоотдача радиатора (Q) равна метражу комнаты (S), умноженной на 100.

Q = S х 100

Данная формула актуальна при применении неразборных батарей отопления. Если планируется использовать радиатор с возможностью изменения количества секций, необходимо посчитать требуемое количество секций (N). Для этого полученное цифру делят на удельную тепловую мощность одной секции (Qус). Этот параметр указывается в документации на каждый элемент.

N = Q/Qус

Выполнение расчета количества секций радиаторов отопления по площади не требуются какие-то специфические знания и навыки. Достаточно просто измерить метраж с помощью рулетки и изучить технический паспорт на выбранные конвекторы. Поиск в сети Интернет поможет найти таблицы, где приведены приблизительные значения для разных комнат в зависимости от типа батареи.

Приведенные в статье формулы позволяют вычислить необходимую мощность батарей стандартных квартир с высотой потолков (h) около 2,7 м. Если в вашей квартире нестандартные потолки, потребуется более точно определить объем комнаты. В этом случае формула вычисления дополняется средней мощностью на 1 куб. м. Для панельных зданий она принимается равной 41 Вт, для кирпичных – 34 Вт.

Сколько литров воды в стальном радиаторе 22 типа. Жидкость для батарей отопления: объем

Жидкость для батарей отопления является рабочей средой. Казалось бы – зачем знать, сколько воды в одном радиаторе и сколько литров жидкости в системе в целом. Расчет объема воды в отдельных приборах и в комплексе в целом является важной величиной, необходимой для некоторых расчетов, подбора оборудования и так далее.

Объем радиатора отопления рассчитывается для решения следующих задач:

1. Определение общего веса устройства (с водой) для выбора типа креплений в зависимости от весовой нагрузки;

2. Определение количества теплоносителя в системе – для вычисления количества антифриза и пропорции разбавления его водой;

3. Расчет объема системы для выбора важнейшего элемента автономной системы – расширительного бака мембранного типа. Его объем при укрупненном расчете принимается в процентном соотношении от объема системы. Кроме объема воды в радиаторах при этом вычисляется количество воды во всех элементах комплекса – котле, трубах и так далее;

4. Для расчета объема системы – в некоторых случаях эта величина участвует в расчете циркуляционного насоса индивидуального отопления;

5. Знание объема воды в секции радиатора необходимо при расчете системы с естественной циркуляцией. Малый объем воды в устройстве при гравитационном устройстве отопления препятствует нормальной циркуляции воды.

Самым простым способом расчета является использование технической документации, прилагаемой к радиаторам отопления. В ней обычно указывается внутренний объем отдельных секций или панельного радиатора – это и будет количество воды. При отсутствии документов производятся расчеты с использованием усредненных величин для отдельных видов радиаторов – алюминиевых, биметаллических, стальных и чугунных.

Довольно трудно обобщить и вывести средние значения объема воды по типам радиаторов. Многообразие моделей, разница в глубине, ширине и высоте налагают на значение среднего объема воды в секции весомую погрешность. Поэтому обычно приводят средние показатели внутреннего объема для секций стандартной высоты с межосевым расстоянием 500 мм.

Для удобства данные по среднему объему жидкости в секциях приведены в таблице:

При использовании данных представленной таблицы просто произвести самостоятельные расчеты. Для панельных радиаторов из стали расчет производится отдельно. Он зависит от типа изделия (количества панелей и глубины).

Тип 11 стального панельного радиатора содержит до 2,5 литров воды на 100 мм длины устройства, тип 22 – до 5 литров на ту же длину. Провести расчет можно и простым геометрическим способом. Зная размеры устройства и толщину стенки можно вычислить внутренний объем. Он будет немного неточен, но погрешность при этом малозначима и невелика. Но лучшим решением для расчета воды в любом радиаторе однозначно является использование паспортных данных конкретной батареи отопления.

Жидкость для батарей отопления - это рабочая среда, которая играет важную роль в обеспечении функционирования системы отопления. Казалось бы, зачем знать, сколько воды в одном радиаторе и сколько литров жидкости в системе в целом. Однако, расчёт объема воды в отдельных приборах и в комплексе в целом является важной величиной, необходимой для некоторых расчетов, подбора оборудования и так далее.

Почему важно рассчитывать объем жидкости в системе отопления

Объем радиатора отопления рассчитывается для решения следующих задач:

• Определение общего веса устройства (с водой) для выбора типа креплений в зависимости от весовой нагрузки;
• Определение количества теплоносителя в системе – для вычисления количества антифриза и пропорции разбавления его водой;
• Расчет объема системы для выбора важнейшего элемента автономной системы – расширительного бака мембранного типа. Его объем при укрупненном расчете принимается в процентном соотношении от объема системы. Кроме объема воды в радиаторах при этом вычисляется количество воды во всех элементах комплекса – котле, трубах и так далее;
• Для расчета объема системы – в некоторых случаях эта величина участвует в расчете циркуляционного насоса индивидуального отопления;
• Знание объема воды в секции радиатора необходимо при расчете системы с естественной циркуляцией. Малый объем воды в устройстве при гравитационном устройстве отопления препятствует нормальной циркуляции воды.

Как рассчитать объем жидкости в системе отопления

Самым простым способом расчета является использование технической документации, прилагаемой к радиаторам отопления. В ней обычно указывается внутренний объем отдельных секций или панельного радиатора – это и будет количество воды. При отсутствии документов производятся расчеты с использованием усредненных величин для отдельных видов радиаторов – алюминиевых, биметаллических, стальных и чугунных.

Таким образом, расчёт объема жидкости в системе отопления является важной задачей, которая требует точного расчета и выбора подходящего оборудования для обеспечения эффективной работы системы.
