Сегодня мы детально рассмотрим замену радиатора ВАЗ 2115 своими руками. Статья будет сопровождаться фотографиями и подробным описанием всех действий.
Теория.
Перегрев двигателя — страшное явление, которое сулит своему владельцу капремонт и серьезные денежные вливания. Для того чтобы предотвратить перегрев двигателя необходимо регулярно следить за уровнем охлаждающей жидкости, правильной работой термостата, а также состоянием радиатора охлаждения двигателя.
Обнаружив утечку охлаждающей жидкости, или лужи после длительной стоянки — проверьте радиатор двигателя на предмет утечки охлаждающей жидкости. Мокрый след или пробоина в радиаторе — сигнал для немедленного принятия мер. Если трещина или пробой имеет небольшие размеры можно попытаться запаять радиатор охлаждения. Кроме трещин и дыр в радиаторе причиной утечки могут быть нарушения в соединениях или ослабленные хомуты. Если же причина не в хомутах, а ремонт радиатора невозможен или нерентабелен — потребуется замена радиатора.
Как вы будете производить замену — решать вам, вариантов два: доверить выполнение специалистам СТО или произвести ремонт своими руками. Для тех, кто выбрав второй вариант, моя сегодняшняя статья как самостоятельно заменить радиатор ВАЗ 2115 — станет прекрасным руководством и помощником в выполнении данной работы. Замена радиатора ВАЗ 2115 своими руками
1. Первым делом необходимо опустошить радиатор, для этого слейте всю охлаждающую жидкость, которая имеется в системе охлаждения двигателя.
2. Проще будет если снять радиатор вместе с электрическим вентилятором.

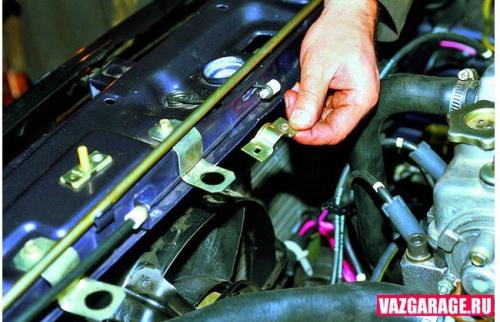

3. Используя торцовый на «8», открутите две гайки прижимной пластины, после чего снимите ее.
4. Снимите подводящий шланг радиатора с выпускного патрубка, для этого немного отпустите крепежный хомут.

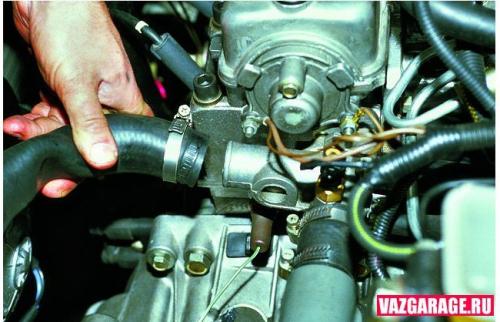

5. Аналогичным образом демонтируйте отводящий шланг радиатора с термостата.

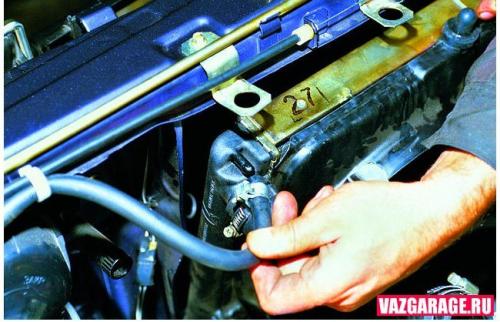

6. Теперь наклоните радиатор в сторону мотора и отпустите хомут пароотводящего шланга радиатора, затем аккуратно снимите его, чтобы не повредить пластмассовый штуцер радиатора.

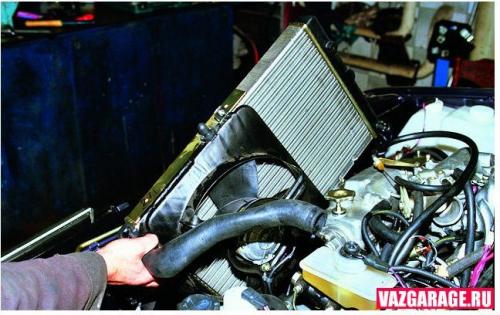

7. Достаньте радиатор охлаждения вместе с вентилятором, для этого немного наклоните его к двигателю. Если радиатор подлежит ремонту, вентилятор, скорее всего, снимать не потребуется, если же это замена радиатора — снимите вентилятор и установите его на новый радиатор
8. Чтобы снять электровентилятор используйте ключ на «10», с его помощью открутите два болта крепления и одну гайку.
9. Торцовым на «10» открутите гайку на верхнем креплении электровентилятора к радиатору.
10. Далее используя головку на «8», открутите две гайки крепления прижимной пластины, после этого снимите ее.
11. Снимите вентилятор охлаждения вместе с кожухом.
Замена радиатора ВАЗ 2115 своими руками завершена, все, что осталось это собрать все в обратной последовательности и залить охлаждающую жидкость. Напомним, что предыдущая статья была про замену рулевой рейки на ВАЗ 2115.
Замена радиатора ВАЗ 2114 16 клапанная. Ремонт и техническое обслуживание автомобилей своими руками
Как заменит радиатор на ВАЗ-2114? А данный радиатор подходит также для моделей Лады 2108, 2109, 2199, 2113 и 2115.Начнем с тосола, надо его слить, открутив сливную пробку на нижнем левом углу радиатора…
…, а после — открутим фильтр воздушный (как у нас показано внизу на фото), который крепится на двух болтах,под головку на 13 — в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).
Далее, для того, чтобы освободить радиатор от «телевизора», нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута.
После чего, ослабляем хомутик «обратки» расширительного бочка
И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.
На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.
Обязательно отсоедините штекер питания вентилятора.
А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.
А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.
После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.
В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.
Статья для тех, кто планирует самостоятельно снять и установить на место радиатор системы охлаждения на автомобиле ВАЗ 2114, 13,15.
Снятие радиатора с машины:
- Первым делом нужно слить охлаждающую жидкость.
- Затем можно снять вентилятор. Если нет необходимости, то можно снять радиатор в сборе с вентилятором.
- Перед установкой, его нужно почистить от мусора. Внутренности можно промыть моющим средством для системы охлаждения.
Ослабляем 2 хомута крепления верхнего и нижнего шлангов и отсоединяем их от радиатора.
Установка радиатора:
Замена радиатора печки ВАЗ 2114. Порядок выполнения работы

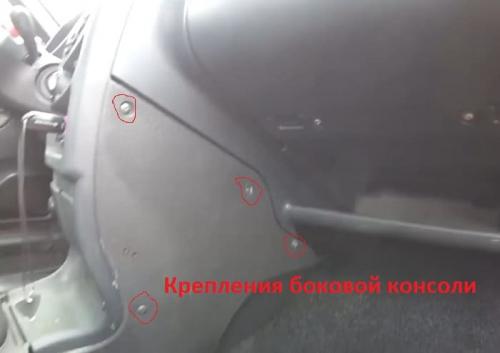

Замена радиатора печки ВАЗ-2114 без снятия торпеды позволяет сэкономить время, причем для этого не потребуется особых навыков. Сразу оговоримся, что часть торпеды все-таки разобрать придется, но центральная консоль останется на месте, а это самая трудоемкая часть операции. На начальном этапе работы снимается боковая часть панели со стороны пассажира, для этого отверткой необходимо открутить крепящие ее саморезы.

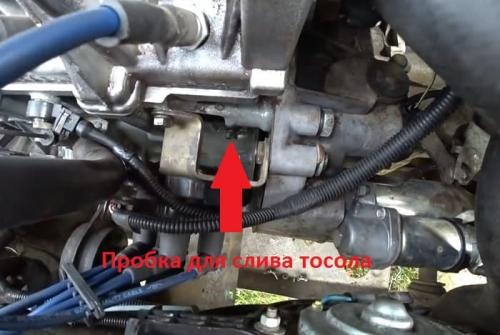

Для слива охлаждающей жидкости необходимо выкрутить болты передней защиты, которая находится под моторным отсеком. Тосол сливается через специальную пробку, которая находится в блоке цилиндров, для ее выкручивания понадобится накидной ключ на 13. Чтобы он не разливался по земле или по полу гаража, под машину ставится емкость. Чтобы увеличить скорость вытекания антифриза, можно отрыть крышку расширительного бачка.

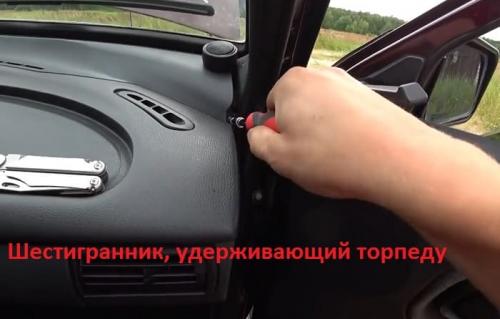

При помощи шестигранника со стороны пассажира выкручивается крепление торпеды, после чего ее можно легко отогнуть.

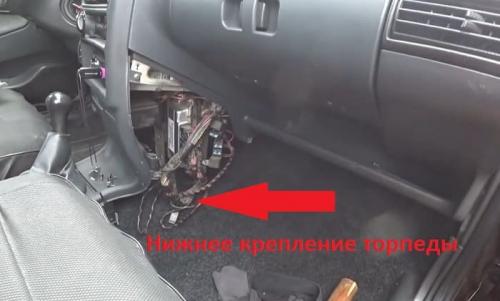

Далее нужно выкрутить еще одно крепление, находящееся со стороны пассажира под нижней частью центрально консоли. После этого торпеду можно легко приподнять, чтобы она осталась в таком же положении, установить под нее упор подходящей длины, достаточно бруска сечением 50х50 мм длиной около 40 см.

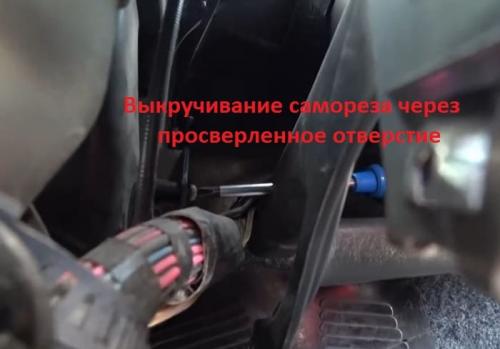

В открывшемся пространстве можно увидеть радиатор отопителя , который крепятся на трех саморезах. Их необходимо выкрутить, чтобы его можно было спокойно извлечь из гнезда. При этом возникнет проблема — за пластиковым корпусом торпеды спрятан еще один саморез, который требуется выкрутить. Чтобы добраться до него в пластмассе целесообразно просверлить небольшое отверстие, через которое можно будет просунуть отвертку. Для этого предварительно нужно вынуть бардачок. Если пытаться отодвинуть торпеду, можно поломать пластмассу и тогда снятие радиатора печки на ВАЗ-2114 превратится в дорогостоящую процедуру.

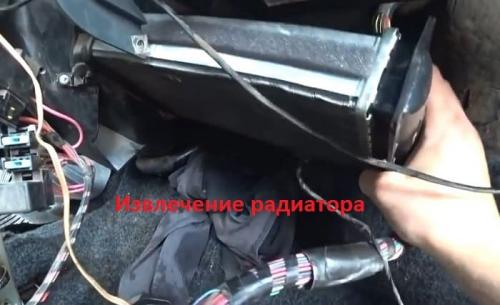

Далее можно приступить непосредственно к демонтажу радиатора отопителя. Для этого снимаются хомуты и отсоединяются патрубки, под которые лучше подложить небольшую емкость или ветошь, поскольку в системе еще остается антифриз, который выльется прямо в салон. После этого радиатор достаётся из посадочного гнезда без всякого усилия. Желательно рассмотреть его, чтобы увидеть, где было повреждение и откуда вытекает тосол, в этом месте появляются коррозионные повреждения и видны потеки, что еще раз подтверждает то, что требуется замена радиатора печки .
Новый радиатор отопителя устанавливается на место без усилий, с этим не должно возникнуть никаких проблем. Он закрепляется саморезами, в том числе, через просверленное ранее в торпеде отверстие. При этом желательно провести ревизию краника, поскольку это еще одно слабое место системы отопления. Он должен быть полностью сухим, а его рычажок легко поворачиваться. Бардачок устанавливается на место, торпеда и снятая боковая панель прикручиваются к креплениям.
Перед тем, как заливать охлаждающую жидкость, требуется проверить, затянута ли пробка на блоке цилиндров, чтобы охлаждающая жидкость не выливалась. Свежий тосол заливается до уровня в расширительный бачок, если в процессе работы уровень упадет, то его придется долить.
Для проведения испытаний нужно завести двигатель и, подождав, пока он прогреется, включить печку. Она должна хорошо греть в разных режимах, а салон оставаться сухим, без пятен выливающегося антифриза с характерным запахом. Первое время рекомендуется периодически поглядывать на пол, чтобы убедиться, что все соединения герметичны, а новый радиатор не бракованный.
