Установка батарей отопления инструкция. Детали, необходимые для правильной установки
Детали, которые требуются для установки батарей своими руками, покупают, исходя из особенностей устройства системы теплоснабжения. Например, если радиатор будет задействован в однотрубном отоплении, тогда нужен байпас. Благодаря данному элементу, в случае необходимости проведения ремонта или замены батареи отопления своими руками. обогрев в помещении не надо отключать. Этот момент очень важен, поскольку в зимнюю стужу нежелательно перекрывать теплоснабжение дома.
Схема установки радиаторов отопления и тип отопительного прибора определяют, какое количество соединительных и прочих функциональных деталей потребуется приобрести, чтобы произвести монтаж грамотно (прочитайте также: «Правильная установка батарей отопления: инструкция «). Согласно проекту и размерам батарей выбирают такие элементы как ниппели, уголки, муфты, переходники. Также необходимы запорные вентили.
Специалисты рекомендуют приобретать запорную арматуру радиаторного типа и не отдавать предпочтение сложным шаровым кранам с так называемой «американкой», поскольку их установка требует наличия профессиональных навыков. Не имея опыта, исполнителю работ будет достаточно проблематично обеспечить герметичность соединений.
Когда выполняется установка радиатора отопления своими руками, чтобы присоединить его к трубопроводу, нужны сгоны, имеющие резьбу, соответствующую размерам батареи отопления и труб. На сгоны также накручивают втулку, которую потом скручивают и вставляют в батарею. С помощью сгонов, изображенных на фото, легче подключать радиатор к контуру и нет необходимости пользоваться сваркой для соединения стыков между подводкой и трубопроводом.
Если планируется выполнять установку чугунных батарей отопления. в первую очередь следует убедиться, что кронштейны, входящие в комплект, соответствуют материалу, из которого построены стены помещения.
Правила установки радиаторов отопления регламентируют, что из прибора необходимо удалить попавший туда воздух, а для этого обычно его оснащают краном Маевского. Как правило, он входит в заводскую комплектацию, в противном случае его нужно приобрести.
Установка радиаторов отопления расстояние от пола. Инструкция по установке радиаторов отопления
Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.
Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.
И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.
Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:
- согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
- столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
- если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.
Монтаж труб и радиаторов отопления. Что необходимо для монтажа
Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.
Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

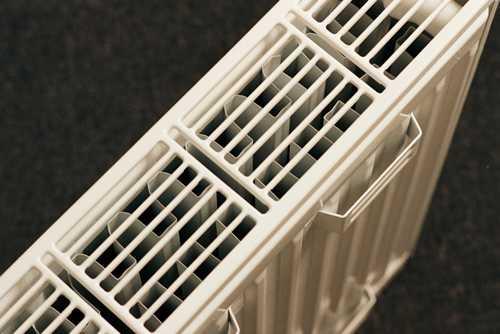

Вот за эти дужки заводят крюки
Кран Маевского или автоматический воздухоотводчик
Это небольшое устройство для сброса воздуха , который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

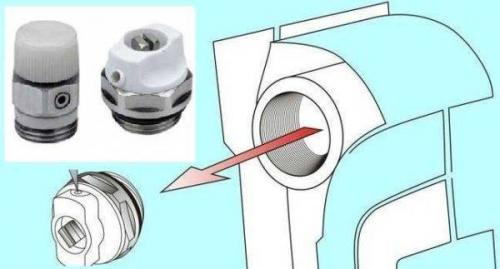

Кран маевского и способ его установки
Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

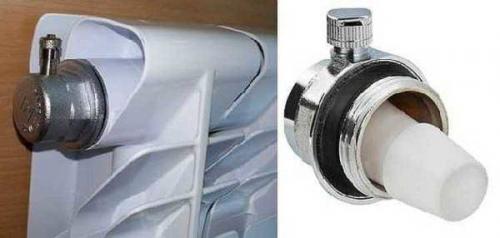

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)
Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

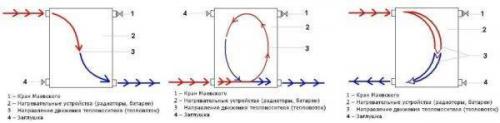

Где ставить заглушку и кран маевского при разных способах подключения
Запорная арматура
Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

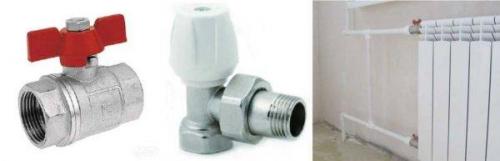

Краны на радиатор отопления
Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.
При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.
Сопутствующие материалы и инструменты
Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:
- если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
- на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.
Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
Как правильно установить радиатор отопления в частном доме. Необходимые элементы для монтажа своими руками
Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона , потом можете приступать к работам.
Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:
- Кран Маевского . Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
- Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
- Заглушка . Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
- Шаровые или запорные краны . Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
- Крюки, кронштейны и пластиковые дюбели . Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
- Льняная подмотка либо фум лента, а также сантехническая паста . Эти материалы нужны для обеспечения герметичности соединяемых участков.
Правильная установка радиаторов отопления в квартире. Пошаговая инструкция по замене радиаторов отопления различного подключения
Радиаторы – ответственный и аварийно-опасный элемент системы обогрева. Сигналы для незамедлительной замены батарей отопления:
- протечки в местах соединения секций или любом месте корпуса;
- появление трещин на лакокрасочном слое, свидетельствующих о начале разрушения радиатора;
- неравномерный прогрев поверхности конвектора, устранить который не помогло.
Часто батареи меняют при покупке нового жилья и проведении капитального ремонта.
В каждом случае алгоритм работы может различаться. На это влияет: вид и материал подводящих труб; время года; наличие или отсутствие отсекающих кранов; схема разводки.
Что предстоит сделать
В упрощённом виде порядок работы по замене сводится к шести этапам:
- Опустошение системы отопления.
- Демонтаж старой батарей.
- Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
- Монтаж отсекающих кранов.
- Подключение батареи и проверка герметичности соединений.
- Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.
Минимальное время и трудозатраты потребует замена радиаторов отопления, оснащённых кранами, перекрывающими входящий и исходящий поток теплоносителя (см. фото ниже).
В этом случае работу можно провести без спуска воды из системы отопления. Секция радиатора рассчитана на 200–400 мл теплоносителя и его легко слить в подставленную ёмкость.
В какое время года лучше менять батареи
Замена батареи может занимать от 10 минут до 3-4 часов.
В частном доме, если всё подготовлено, а материал закуплен, время года можно не учитывать. Отключение отопления на 1-2 часа даже в сильный мороз не сильно скажется на комфорте.
В многоквартирном доме для замены радиатора без отсекающих кранов выбирают позднюю весну или раннюю осень. В отопительный сезон отключают весь стояк. На это неохотно идут управляющие компании, так как даже на непродолжительное отключение последует жалоба жильцов подъезда, особо принципиальные могут потребовать перерасчёта.
Кроме того, после возобновления подачи тепла (заполнения системы) есть вероятность гидроудара, что может привести к аварии в любой квартире и затоплению соседей, за что также будет отвечать УК. В рабочее время некоторые квартиры остаются без присмотра, что может привести к неприятным последствиям, так как своевременно узнать о протечке невозможно.
В летний период коммунальные службы проводят профилактические работы в том числе опрессовку системы, что может затруднить процесс замены, так как подача теплоносителя может быть осуществлена неожиданно и во время, когда жильцы отсутствуют. Лето – период отпусков и цена на замену батарей в это время может быть выше.
Вывод: в частном доме работы проводят по мере необходимости, в многоквартирном — в мае–июне или августе–сентябре. Отсекающие краны позволяют работать в любое время.
Подготовительные работы
Любую работу желательно провести в кратчайшие сроки, а это возможно только в случае правильной подготовки.
В случае замены батареи заранее:
- согласовывают дату работы с мастерами и управляющей компанией;
- покупают радиаторы, подходящие по конструкции;
- готовят инструменты и расходные материалы: сгоны, фитинги, краны, терморегуляторы, рабочий инструмент.
Важно правильно подобрать комплектующие для предстоящих условий эксплуатации.
Выбор радиаторов
Типичная система отопления частного дома рассчитана на максимальное давление в 3 атм и редко более.
Регулируемый пружинный предохранительный клапан. Наиболее часто используется в системах индивидуального отопления.
При превышении сработает защитный клапан (на крышке видна надпись 3 бар). Исходя из этого, для индивидуальных систем подойдут практически любые из имеющихся в продаже радиаторов.
Для многоквартирных домов до 6-7 этажей можно выбирать стальные, биметаллические или чугунные радиаторы. Алюминиевые изделия не подойдут даже для 5-этажек – теплоноситель в централизованных сетях не подходит для таких приборов. В домах выше 9 этажей где давление в системе гораздо выше, нельзя использовать алюминиевые, чугунные и некоторые виды стальных конвекторов, лучше выбрать биметаллические радиаторы.
Межосевое расстояние радиаторов отопления.
Межосевое расстояние учитывают при диагональной схеме подключения, в этом случае не придётся подгонять имеющиеся трубы.
Наиболее эффективное – диагональное подключение.
Пример диагонального подключения радиатора отопления.
В разводке многоквартирных домов межосевое расстояние обычно равно 300, 350 или 500 мм. Исходя из этого, приобретают радиаторы.
В любом другом случае обращают внимание на размеры старого и нового радиаторов, чтобы была возможность подвести трубы к нужным местам.
Необходимый инструментарий и расходный материал
Набор приспособлений для проведения работы зависит от способа подключения, вида старых и новых конвекторов.
Как правильно установить батарею под окном. Эффективные способы подключения
Прежде чем продолжить изучение, как правильно выбрать, установить и подключить радиаторы отопления и другие отопительные приборы, необходимо рассмотреть два основных вида разводки труб существующих систем отопления. Они различаются принципами организации подачи теплоносителя в батареи и возврата его в систему.
На практике труба, подающая тепло, именуется «подача». Труба, возвращающая теплоноситель – «обратка». Вертикальная труба разводки (подача или обратка) называется «стояк».
В однотрубных системах отопления теплоноситель подается неравномерно. В дальние от котла приборы он поступит, уже несколько остыв. Потому у однотрубных контуров есть ограничения по протяженности
Традиционные варианты разводки:
- Однотрубная. Разводка устроена так, что роль подачи и обратки играет одна труба. Батареи в нее «врезаются» последовательно. Теплоноситель обходит отопительные приборы по порядку их подключения.
- Двухтрубная. В двухтрубной разводке одна труба – подача, другая – обратка. При таком варианте отопительные приборы батареи присоединяются одновременно к обеим трубам, параллельно друг другу. Теплоноситель циркулирует по всем батареям одновременно.
От вариантов присоединения отопительных приборов зависит коэффициент «Z» в формуле расчета тепловой мощности.
Наиболее широко применяемые на практике способы подключения:
Способ №1. По диагонали. Z = 1,0.
Такой порядок подключения – самый эффективный, особенно если система отопления работает плохо. Теплоноситель поступает в батарею с одной стороны сверху, проходит через всю внутреннюю полость и выходит снизу с другой стороны.
Тепловая энергия передается всей поверхности отопительного прибора. Для радиаторов длиной более 12 секций этот способ рекомендуется настоятельно.
Способ №2. С боковой стороны (сверху – вход, снизу — выход). Z = 1,03.
До недавнего времени – самый распространенный прием подключения батарей. Он удобен при монтаже из-за малой протяженности подключений.
Установка радиаторов отопления в деревянном доме. Газовое отопление – востребованный метод
Если есть возможность подключения к магистральному трубопроводу, выгодным решением станет использование природного газа. Этот вид топлива наиболее экономичный, потому что его стоимость не сильно отражается на бюджете. Для организации полноценной системы нужно приобрести котел, с помощью которого будет нагреваться теплоноситель, металлопластиковые трубы, радиаторы, расширительный бак, циркуляционный насос, запорно-регулировочную арматуру, крепежные элементы. Также нельзя забывать о группе безопасности, состоящей из предохранительного клапана, воздухоотводчика, прибора, измеряющего давление. Она располагается в непосредственной близости от котла и осуществляет контроль, обеспечивая безаварийное функционирование системы.

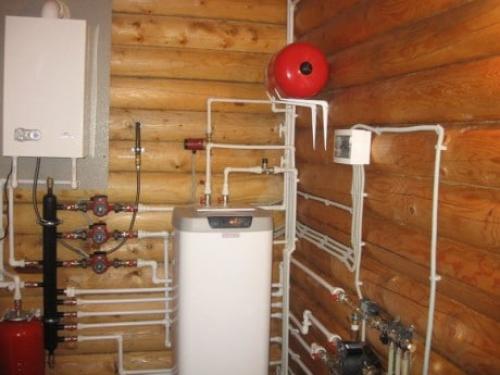

Газовое отопление должны устанавливать мастера, потому что в этом процессе есть много нюансов
Газовое отопление в деревянном доме имеет много преимуществ:
- эффективность – обогревательное оборудование обладает высоким КПД и отличается прекрасными техническими характеристиками. Котлы оснащаются автоматикой, благодаря которой существенно упрощается процесс эксплуатации. Ассортимент оборудования огромен, поэтому владельцы частного жилья могут подбирать котлы по нескольким критериям: габариты, мощность, тип теплообменника, конструктивные особенности (закрытая и открытая камера сгорания), исполнение (напольные и настенные);
- магистральный газ практически не загрязняет окружающую среду, а продукты горения удаляются с помощью дымохода;
- надежность – система оснащается автоматическими приспособлениями, молниеносно реагирующими на внештатные ситуации;
- полная автономность – существуют котлы, работа которых не зависит от электрической сети.
Отопление деревянного дома газом пользуется неизменной популярностью, несмотря на наличие определенных недостатков. К числу минусов относятся строгие требования пожарной безопасности. Прежде всего, имеется в виду обустройство отдельного помещения, в котором будет располагаться оборудование.
Это важно знать: дерево подвергается влиянию перепадов температур. По данной причине в ходе монтажных работ применяются «скользящие» крепления и компенсаторы.
