Что лучше — медная или алюминиевая проводка? Этот вопрос часто поднимается в среде специалистов и обычных людей, планирующих поменять старые провода в доме, квартире или офисе. Но чтобы принять правильное решение, важно знать преимущества и недостатки, правила эксплуатации, а также основные отличия между медной и алюминиевой коммутацией.

Плюсы и минусы

Алюминиевая проводка имеет следующие преимущества:

• Небольшая масса. Эта особенность важна при монтаже линий электропередач, длина которых может достигать десятков, а то и сотен километров.
• Доступность по цене. При выборе материала для проводки многие ориентируются на стоимость металла. Алюминий имеет меньшую соответственно, что объясняет более низкую цену изделий из этого металла.
• Стойкость к окислительным процессам (актуальна при отсутствии контакта с открытым воздухом).
• Наличие защитной пленки. В процессе эксплуатации на проводке из алюминия формируется тонкий налет, уберегающий металл от окислительных процессов.

Алюминий имеет и ряд недостатков, о которых необходимо знать:

• Высокое удельное сопротивление металла и склонность к нагреву. По этой причине не допускается применение провода меньше 16 кв.мм (с учетом требований ПУЭ, 7-я редакция).
• Ослабление контактных соединений из-за частых нагревов при прохождении большой нагрузки и последующего остывания.
• Пленка, которая появляется на алюминиевом проводе при контакте с воздухом, имеет плохую проводимость тока, что создает дополнительные проблемы в местах соединения кабельной продукции
• Хрупкость. Алюминиевые провода легко переламываются, что особенно актуально при частом перегреве металла. На практике ресурс алюминиевой проводки не превышает 30 лет, после чего ее необходимо менять.

Правила соединения меди и алюминия

Бывают ситуации, когда требуется заменить только часть проводки или добавить (перенести) несколько розеток в квартире. В такой ситуации возникает вопрос, как правильно соединить провода, выполненные из различного металла . Чтобы избежать повышенного прогрева в местах объединения медной и алюминиевой проводки, стоит использовать следующие способы коммутации:

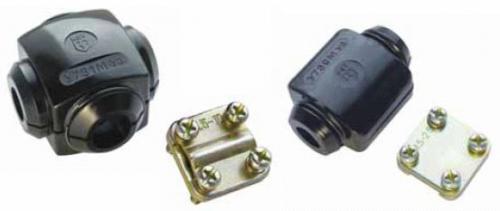

• Соединение типа «орешек». В этом варианте провода зажимаются между специальными пластинами (всего их три). Сначала откручиваются пластины сверху и снизу, после чего между средним и верхним зажимом вставляется провод. На последнем этапе происходит затяжка изделия. Такая же манипуляция проделывается с другой стороны.
• Соединение с помощью болта. Такое крепление похоже на «орех» с той лишь разницей, что два провода объединяются и насаживаются на один болт с установкой шайбы между ними. Далее фиксация производится с помощью гайки.

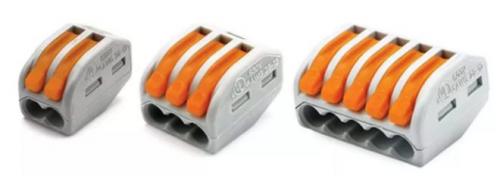

• Пружинные клеммы. Если проводка меняется полностью, лучше использовать клеммники типа WAGO. Их особенность заключается в легкости монтажа и удобстве крепления проводов, благодаря пружинному типу зажимов. Перед применением таких клемм важно предварительно зачистить кабель на расстоянии 13-15 мм по краям. После этого провод вставляется в отверстие и крепится небольшими рычагами. В средней части клемм предусмотрена специальная смазка, предотвращающая окисление металлов.

  Применение пружинных клемм допустимо только в осветительной сети. Протекание большой нагрузки приводит к нагреву пружин клеммника, ухудшению качества контакта и, соответственно, снижению проводимости.

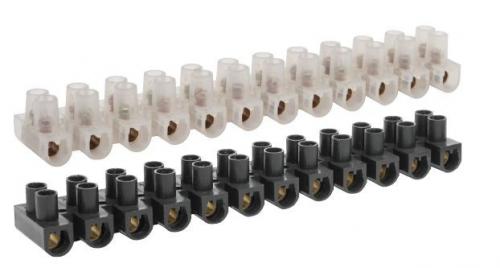

• Клеммные колодки — один из лучших вариантов для объединения проводов из меди или алюминия. Изделие представляет собой планку из диэлектрического материала с металлической планкой и клеммниками для зажима. При монтаже требуется зачистить края кабеля, вставить его в отверстия и хорошо прожать.

Медь и алюминий через wago. С Способ 1 – винтовые клеммники. Дёшево, просто, ненадёжно.

Винтовые полиэтиленовые клеммники часто используют для электромонтажа, с их помощью как просто соединяют проводники между собой, так и обжимают скрутки из них. При всём своём удобстве – это один из самых плохих вариантов для электропроводки.

Они предназначены скорее для подключения отдельных электроприборов, светильников, внутренних соединений в различной технике, чем для соединений проводки в распредкоробках. С их помощью можно соединять алюминий с медью, но помните о текучести алюминия. По-хорошему нужно раз в год протягивать все винтовые клеммники, при использовании медных жил необходимость в протяжке значительно снижается. Есть два способа сделать соединение — встык одним клеммником или перемычкой через два клеммника.

Из-за мягкости алюминия, на жиле образуется выемка от винта, причём в таких клеммниках та часть винта, что касается с жилой обычно острая и неровная, в результате чего создаётся несимметричное углубление или подрез, которые передавливают жилу и со временем она может переломиться в этом месте. Сравните сами след от винта на алюминиевой и медной жиле, затяжка при этом была средняя — не слишком сильная, но и жилы из клеммы не вытаскивались, даже если тянуть с хорошим усилием.

Избегайте и в таком соединении прямого касания меди и алюминия торцами, т.е. не вводите жилы до упора, чтобы не было их соприкосновения.

Все недостатки такого соединения и описаны выше, повторюсь, что оно хорошо подходит для подключения отдельных приборов, требует периодического осмотра и не является надёжным. Отметим и то, что в этом случае алюминиевые жилы также можно покрыть кварцевазелиновой пастой.

Почему нельзя соединять медь с алюминием. Почему нельзя соединять медный и алюминиевый провод

Прежде всего, давайте разберемся, почему нельзя соединять эти провода вместе, и что нужно для того, чтобы такое соединение служило многие годы. Для этого нам придётся погрузиться немного в теорию, и разобраться со структурой этих металлов.

Почему нельзя соединять медный и алюминиевый провод

Чтобы понять, как соединить медный и алюминиевый провод, давайте разберемся, а что же такого в таком соединении. Ведь существует сразу несколько теорий о недопустимости такого соединения и практически все из них имеют рациональное зерно.

Окисление алюминия

Как и любой другой металл, под воздействием кислорода медь и алюминий окисляются. В результате чего на их поверхности образуется оксидная пленка. Оксидная пленка меди практически не препятствует прохождению электрического тока, а вот оксидная пленка алюминия имеет достаточно большое сопротивление.

Если медный и алюминиевый провод соединить, то как бы мы не хотели, но металлы будут взаимодействовать. Алюминий является более активным металлом, поэтому при появлении между соединением влаги, которая в любом случае присутствует в воздухе, начинается процесс электролиза, то есть ионы алюминия переносятся на медь.

В результате алюминиевый проводник теряет свою массу. В нем образуются пустоты и раковины. Они в свою очередь тоже окисляются и еще больше ускоряют процесс электролиза. И чем больше влаги в соединении, тем быстрее происходит этот процесс.

Что такое электролиз

В результате мы имеем практически разрушенный алюминиевый проводник. Его сечение уменьшено, а значит плотность тока вырастает. Вырастает плотность тока, металл начинает больше греться, и в результате это приведет либо к перегоранию алюминия в месте соединения, либо, в худшем случае — к пожару.

Как соединять медный и алюминиевый проводник

Но медный провод соединить с алюминиевым можно. Для этого между этими двумя проводниками достаточно разместить третий материал или же полностью исключить возможность проникновения влаги к месту соприкосновения металлов.

• Давайте рассмотрим оба эти варианта. Начнем с наиболее простого – разместить между проводниками третий металл. Обычно для этого выбирают так же неактивный металл, дабы у нас вновь не было процесса электролиза. И обычно инструкция рекомендует использовать для этого латунь.

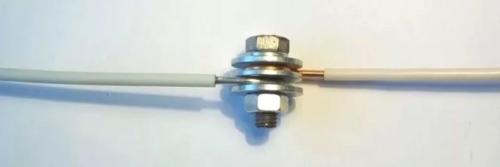

Соединение медного проводника и алюминиевого через стальную шайбу

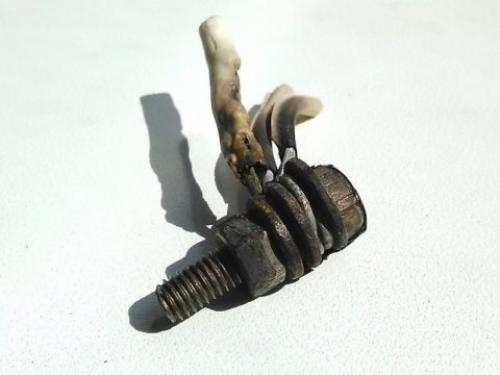

На фото это же соединение после нагрева шайбы

• Это связано с тем, что этот материал имеет достаточно хорошие электротехнические свойства. Он стоек в химическом плане и препятствует процессу электролиза.
• Некоторые предлагают использовать для этого обычную сталь или нержавейку. Но делать этого не стоит. Дело в том, что эти материалы обладают не очень хорошей проводимостью. Поэтому при прохождении через них больших токов они будут сильно греться. В результате мы опять можем получить пожар.

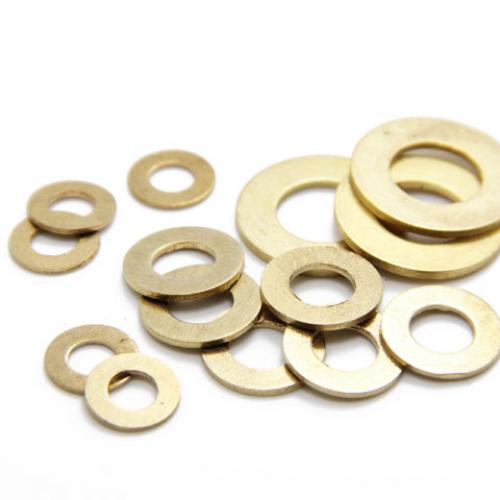

Латунные шайбы

Обратите внимание! Если вы все-таки решили остановится на болтовом соединении, то вместо стальной шайбы можно использовать латунную. При наличии металла ее вы можете вырезать и своими руками. Вариант же со стальной шайбой допустимо использовать лишь в сетях с не очень большой нагрузкой.

• Вторым возможным вариантом является исключение попадания воды в место соединения металлов. Герметизировать соединение будет слишком дорогостоящим, да и не всегда надежным вариантом. Поэтому в большинстве случаев для этого используют специальную пасту как на



  Смазка для контактного соединения

  • Такая паста не только препятствует проникновению в контактное соединение влаги, но и кислорода. В результате алюминий окисляется очень незначительно, ведь для образования оксидной пленки ему необходимо буквально несколько секунд. А благодаря отсутствию влаги в месте соединения не происходит самый страшный процесс для такого соединения – электролиз.

Медная проводка в квартире. Какую проводку лучше использовать – медную или алюминиевую

Перед началом капитального ремонта встает вопрос — какая проводка лучше медная или алюминиевая? Разобраться несложно, достаточно знать характеристики этих металлов и как они правильно используются.

Что учесть при выборе проводки

Медь и алюминий хорошо проводят электрический ток. Большая часть существующей проводки производится из этих металлов. Но между ними существуют отличия. Чтобы решить, какая проводка нужна в вашем случае, необходимо учесть следующие факторы:

1. Медный провод выдерживает больший ток, если говорить о равном сечении.
2. Алюминий обладает более высоким удельным электрическим сопротивлением. При одинаковых пропускаемых мощностях он нагревается сильнее меди.
3. Кабеля из меди стоят дороже. Этот металл менее распространен в природе.
4. Алюминий ломкий. Это вызывает трудности при монтаже.

Кабель алюминиевый АПВ 2х2,5

Алюминиевый провод, выпущенный несколько десятилетий назад, качественно отличается по механическим свойствам. Даже с учетом пройденного времени, он мягче и удобнее. По этому признаку можно отличить качественную проводку.

Технические характеристики проводов

Характеристики кабелей разнятся между собой. Оба металла имеют сильные и слабые стороны. Эти параметры необходимо знать для правильного выбора, монтажа и обслуживания проводки в квартире. Для их сравнения следует учесть ряд критериев.

Удельное электрическое сопротивление

Эта величина показывает связь между материалом проводника и электрическим сопротивлением. От этого параметра зависит, какой максимальный ток сможет пропустить кабель без перегрева и расплавления изоляции.

Из таблицы следует, что при равных длинах и сечениях сопротивление алюминиевых проводов будет в 1,67 выше. Отсюда более высоким будет и нагрев при равных токах.

У меди меньше сопротивление поэтому можно обойтись кабелем меньшего сечения

Теплопроводность

Данный параметр характеризует возможность проводника рассеивать лишнее тепло. Это свойство важно принять во внимание, ведь на кабеле не должно быть локальных перегревов. Для учета этого параметра применяет коэффициент теплопроводности. Чем он выше, тем лучше металл рассеивает температуру.

Очевидно, что превосходство меди сохраняется. Она рассеивает тепло в 1,86 раза эффективнее.

Высокая теплопроводность меди позволяет пропускать ток большей мощности

Температурный коэффициент сопротивления

Температура проводки влияет на электрическое сопротивление. Отсюда будет меняться и падение напряжение в электросети. Связь между нагревом и проводимостью кабеля характеризуется температурным коэффициентом сопротивления.

Таблица показывает, что сопротивления металлов при нагреве ведут себя практически одинаково.

Вес кабелей из алюминия и меди

От этого параметра будет зависеть удобство монтажа и стоимость проводки. Вес вещества первостепенно зависит от плотности.

При равных объемах соотношение масс меди и алюминия составляет 3,3 раза. Для квартирной проводки этот фактор некритичен. Но для монтажа воздушных линий электропередач вес токоведущей жилы играет значимую роль. В данном случае алюминий выигрывает. Его масса ощутимо меньше.

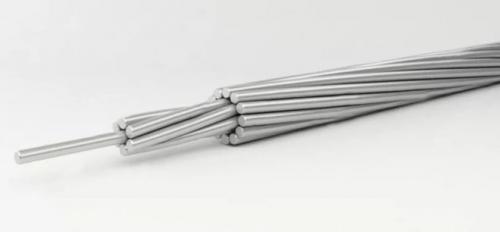

Из-за меньшего веса алюминиевый провод исползуется на воздушных линиях электропередачи

Прочность при растяжении

Это свойство применимо к воздушным линиям. Проводник должен выдерживать свой вес и круглогодичные растяжения из-за летней жары и зимних морозов. Прочность металлов определяется их временным механическим сопротивлением.

Таблица показывает, что медь на разрыв в 2 раза прочнее.

Период эксплуатации

Время эксплуатации кабеля зависит от условий среды. Если говорить о квартирной проводке, то срок службы рассматриваемых кабелей имеет существенные отличия.

В старых домах проводку выполняли из алюминия. Она до сих пор исправно служит. Однако с цифрами не поспоришь. Срок службы медной проводки в 2 раза больше.

Медные провода отличаются больше долговечностью

Какая проводка нужна для квартиры

В советское время для прокладки проводки использовали алюминиевые кабели. Самыми мощными потребителями электроэнергии были стиральные машины и холодильники. Они брали из сети по паре сотен ватт. С такими низкими нагрузками алюминий справлялся на ура.

Сейчас же люди используют электрические чайники (2 кВт), пылесосы (1-2 кВт) и прочие мощные бытовые приборы. Провода из алюминия в таких условиях перегреваются и отгорают. Поэтому в современной квартире можно использовать только медную проводку.

Дополнительная информация. Независимо от того, используется алюминиевая или медная проводка, стоит учитывать и материал изоляции. Должно быть соответствие требованиям пожарной безопасности. Изоляция выполняется из негорючих материалов. Особенно эти нормы контролируются в местах скопления людей.
