Как подсоединить радиатор отопления к полипропиленовой трубе. Подключение радиатора отопления к полипропиленовым трубам: выбор радиаторов, запорной арматуры и фитингов

06.05.2022 в 22:56
Содержание
  1. Как подсоединить радиатор отопления к полипропиленовой трубе. Подключение радиатора отопления к полипропиленовым трубам: выбор радиаторов, запорной арматуры и фитингов
  2. Подключение радиаторов отопления к металлическим трубам. Основные способы подключения
  3. Как подключить два радиатора к одной трубе. Двухтрубный вариант подключения
  4. Полипропиленовые трубы для радиаторов отопления. Критерии выбора полипропиленовых труб для отопления
  5. Монтаж радиаторов отопления полипропиленом. Какой может быть обвязка из полипропиленовых труб
  6. Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов
  7. Как добавить батарею в систему отопления. Виды разводки труб
  8. Соединение батареи с трубой. Схемы подключения радиаторов

Как подсоединить радиатор отопления к полипропиленовой трубе. Подключение радиатора отопления к полипропиленовым трубам: выбор радиаторов, запорной арматуры и фитингов

Обратите внимание: при нагреве до 95 градусов максимально допустимое давление снижается до 6-7 кгс/см.

Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах.

Почему? Ведь штатные параметры ЦО (4 — 6 кгс/см2, 50 — 95С) вроде бы укладываются в типичные характеристики полипропилена?

Да потому, что реальные условия эксплуатации ЦО порой отличаются от предусмотренных ГОСТами и СНиПами.

  • При экстремально низких уличных температурах практикуется работа элеваторного узла без сопла, с заглушенным подсосом. В этом режиме в систему отопления поступает теплоноситель с подающей нитки теплотрассы, имеющий температуру до 150С.
  • При гидроударе (возникающем, в частности, при чрезмерно быстром заполнении контура) на фронте потока воды давление может достигать 25 — 30 кгс/см2.

Как подсоединить радиатор отопления к полипропиленовой трубе. Подключение радиатора отопления к полипропиленовым трубам: выбор радиаторов, запорной арматуры и фитингов

Полипропилен на такое давление явно не рассчитан.

Кроме того, о полипропилене полезно знать еще несколько вещей.

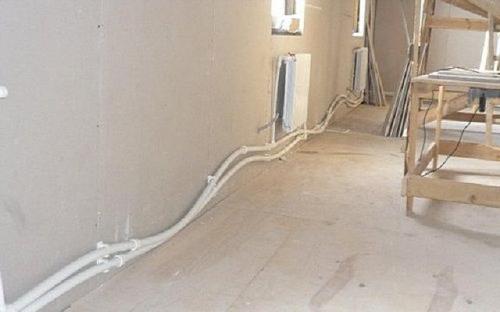

Значительное удлинение при нагреве заставляет прокладывать длинные прямые участки розлива и подводок с использованием компенсаторов — изгибов трубы. позволяющих избежать ее деформации на прямых участках.

Удлинение может быть уменьшено при использовании армированных труб.

Для них характерен меньший коэффициент температурного расширения:

  • 3 мм/1 м.п./50С для труб, армированных фиброй (рубленным стекловолокном);
  • 1,5 мм/1 м.п./50С для армированного алюминиевой фольгой полипропилена.

Важный момент: при соединении с фитингом алюминиевая фольга в зоне сварки должна быть зачищена.
В противном случае возможно расслоение трубы из-за электрохимической коррозии алюминия.

Подключение радиаторов отопления к металлическим трубам. Основные способы подключения

Типы подключения радиаторов отопления:

Рассмотрим более подробно их особенности, преимущества и недостатки.

Диагональное (поперечное)

При диагональной схеме подающая труба подключается к одному из верхних патрубков радиатора, а отводящая труба – к одному из нижних, расположенных с противоположной стороны прибора. В результате поступающий нагретый теплоноситель равномерно распределяется по всему объему внутренней поверхности радиатора, обеспечивая максимальную теплоотдачу.

При этом теплопотери не превышают 2%.

Подключение радиаторов отопления к металлическим трубам. Основные способы подключения

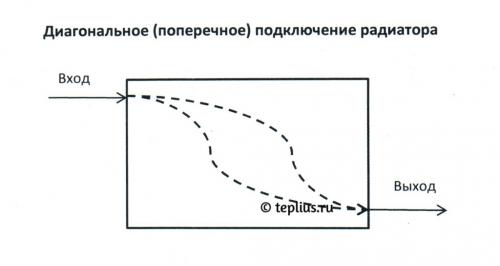

Фото диагональной схемы подключения

Считается, что такая схема обеспечивает наиболее эффективную работу батареи . Номинальная мощность устройства, указанная производителем в паспорте изделия, привязывается именно к диагональному типу подключения.

Наиболее востребована такая схема при большом количестве секций радиатора (больше 10-12), что обеспечивает равномерный прогрев всей площади прибора.

К недостаткам относится:

  • дополнительный расход труб;
  • сложность и неудобство монтажа;
  • неэстетичный внешний вид.

В многоэтажных домах эта схема практически не используется.

Боковое (одностороннее)

Подающая труба подсоединяется к верхнему патрубку прибора, а отводящая труба – к нижнему патрубку на той же стороне, т.е. обе трубы подключаются к одной из крайних секций радиатора.

Это обеспечивает достаточно эффективный и равномерный нагрев всех секций при небольших тепловых потерях (до 2-5%).

Наибольший эффект достигается при подключении батарей с 10-15 секциями, а также в многоквартирных жилых домах с параллельным подключением обогревателей.

При увеличении количества секций тепловая эффективность резко снижается за счет неравномерного прогрева другой стороны радиатора.

Подключение радиаторов отопления к металлическим трубам. Основные способы подключения

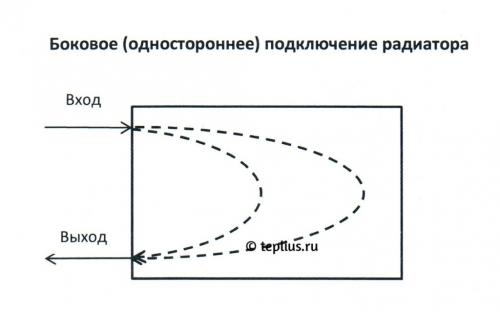

Боковое подключение батареи

В процессе однотрубного подключения в схему обычно включается дополнительный элемент – перемычка (байпас) в виде отрезка трубы меньшего диаметра, чем подающая и отводящая труба. Он устанавливается между этими трубами в непосредственной близости от радиатора.

Байпас регулирует подачу теплоносителя и обеспечивает возможность отключения прибора, если произошла поломка (засорение, течь и пр.) без прекращения работоспособности всей системы отопления.

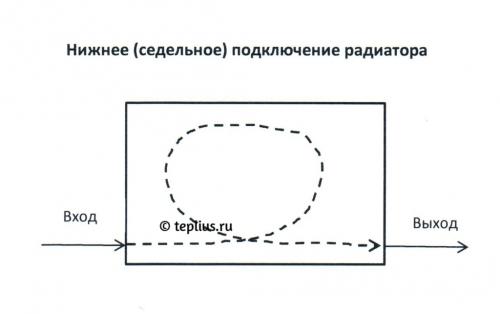

Нижнее (седельное или вертикальное)

Нижнюю схему подключения радиаторов отопления называют «ленинградкой » .

Поводящая труба присоединится к одному из нижних патрубков, а отводящая труба – ко второму нижнему патрубку с противоположной стороны.

При таком варианте подключения верхняя и нижняя часть прибора может прогреваться неравномерно, а теплопотери могут составить до 15%. Однако это чаще характерно для систем в многоквартирных домах с большим числом приборов отопления и большой длиной труб. Для автономных систем частных домов такие теплопотери практически не заметны.

Подключение радиаторов отопления к металлическим трубам. Основные способы подключения

Наиболее часто седельная схема используется для частных одноэтажных домов , когда трубы проложены под полом или спрятаны внутри него.

Это позволяет значительно улучшить внешний дизайн радиатора, сделав трубы практически незаметными.

Отдельной разновидностью нижней схемы является вертикальное подключение, которое применяется для отдельных видов отопительных приборов особой конструкции (панельные стальные и алюминиевые радиаторы с нижней подводкой).

Подключение радиаторов отопления к металлическим трубам. Основные способы подключения

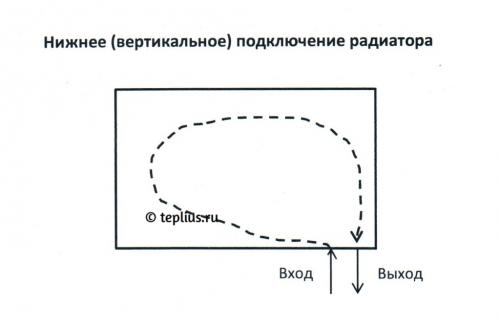

Вертикальная схема для радиаторов с нижней подводкой

У таких радиаторов патрубки подключения подводящей и отводящей труб располагаются рядом в нижней части прибора. Для соединения используется специальный запорно-присоединительный узел.

  • Преимущества: экономия материалов и улучшенный дизайн за счет незаметности подключаемых трубопроводов.
  • Недостатки: неравномерный прогрев и снижение эффективности теплоотдачи.

Как подключить два радиатора к одной трубе. Двухтрубный вариант подключения

Рассмотрим ее особенности:

  1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
  2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
  3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

Как подключить два радиатора к одной трубе. Двухтрубный вариант подключения

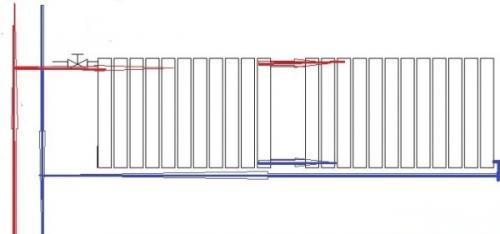

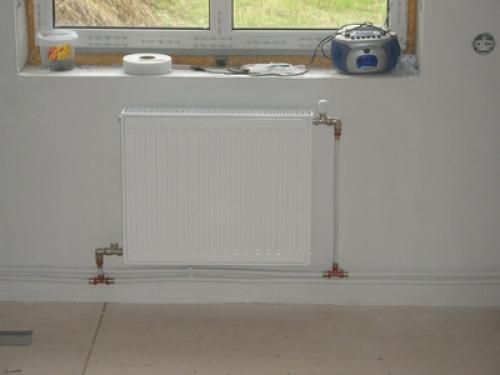

Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод

Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

  1. Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:
    • длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
    • короткий — пролегает от первого.

По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления. так же, как и в предыдущем случае, подключаются диагонально.

Как подключить два радиатора к одной трубе. Двухтрубный вариант подключения

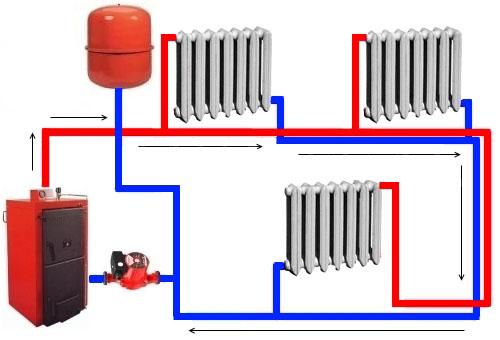

Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом

Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

В системе есть возможность автоматического регулирования температуры

Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

Как подключить два радиатора к одной трубе. Двухтрубный вариант подключения

Полипропиленовые трубы для радиаторов отопления. Критерии выбора полипропиленовых труб для отопления

Отопительная система прослужит максимально длительное время без сбоев и ремонта, если для нее будут подобраны правильные комплектующие, отвечающие ряду специфических требований.

Как подсоединить радиатор отопления к полипропиленовой трубе. Подключение радиатора отопления к полипропиленовым трубам: выбор радиаторов, запорной арматуры и фитингов 08

Для систем отопления подойдут далеко не все разновидности полипропиленовых труб

Все элементы и узлы системы отопления на протяжении даже вполне штатной эксплуатации испытывают достаточно серьезные нагрузки. Это, конечно, весьма амплитудные перепады температур, скачки давления, которые усугубляются еще и агрессивными химическими воздействиями некачественного теплоносителя, особенно в том случае, если домашняя (квартирная) система подключается к центральному отоплению.

Полипропиленовые трубы – материал достаточно неоднозначный, и представлен в продаже множеством типов, различающихся между собой толщиной стенок, наличием или отсутствием армирования, качеством материала, стойкостью к температурным и барическим нагрузкам, ультрафиолетовому воздействию, характеристиками линейного расширения. Поэтому, собираясь обновить контур системы отопления, необходимо очень точно знать, какими качествами должен обладать материал изготовления труб.

Сравните, какие лучше трубы для отопления частного дома , из новой статьи на нашем портале.

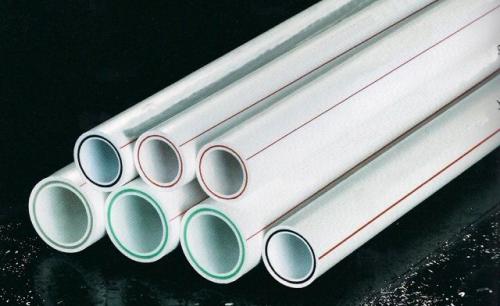

Для установки в систему отопления необходимо выбирать полипропиленовые трубы, отвечающие следующим основным характеристикам:

  • Так как стандартная температура теплоносителя в центральной системе отопления обычно составляет 70÷75 градусов, но иногда она может быть даже больше, трубы для нее нужно выбирать с таким расчётом, чтобы их термостойкость обладала определенным запасом, до 90÷95 градусов нагрева. Трубы не должны деформироваться, прогибаться, «плыть» при высокотемпературном нагреве, их термическое расширение не должно выходить за определенные рамки.

Как подсоединить радиатор отопления к полипропиленовой трубе. Подключение радиатора отопления к полипропиленовым трубам: выбор радиаторов, запорной арматуры и фитингов 09

Печальные последствия пренебрежения правилами выбора полипропиленовых труб для контура отопления

  • Кроме повышенных температур, в центральной системе отопления возникают неконтролируемые скачки давления и гидроудары. Особенно они вероятны в период испытательных мероприятий перед началом отопительного сезона. Отсюда вывод – трубы должны стойко выдерживать высокие барические нагрузки.
  • Материал, из которого изготовлены трубы, должен быть инертен к агрессивным веществам, которые могут быть в составе теплоносителе. Стенки не должны подвергаться коррозии, а полипропилен в полной мере обладает этими достоинствами, поэтому отлично подходит для отопительных систем.
  • Чтобы добиться нормальной циркуляции теплоносителя по контуру, без создания в нем грязевых пробок, внутренние поверхности труб должны иметь идеальную гладкость и сохранять ее в первоначальном состоянии как можно дольше. В отличие от металлических труб, полипропиленовые не будут разъедаться любым из известных видов коррозий, и на их внутренних стенках не появятся неровности, в которых обычно скапливается грязь и известковый налет.
  • Коэффициент теплового расширения материала труб для системы отопления должен быть минимален, иначе при нагреве на длинных прямых участках трубы начнут провисать.
  • Длительность эксплуатации труб должна быть, по крайней мер, не ниже сроков службы, на которые рассчитаны другие элементы системы отопления.
  • Казалось бы, малозначимая характеристика, но ее тоже следует иметь в виду. При движении теплоносителя по трубам, если они имеют неровную внутреннюю поверхность, могут создаваться шумы, незаметные вроде бы сначала, но постепенно вызывающие раздражение. Полипропилен способен обеспечить практически бесшумную циркуляцию жидкости, в отличие от металла, так как в полимерных трубах не создается сильных завихрений, а значит, и резонансных звуков.
  • Контур из полипропиленовых труб всегда более эстетичен, нежели металлический, и не требует периодического окрашивания.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/obvyazka-radiatorov-otopleniya-polipropilenom-montazh-otopitelnoy-sistemy-svoimi-rukami

Монтаж радиаторов отопления полипропиленом. Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

  • какая отопительная схема используется (однотрубная система или двухтрубная);
  • какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

На заметку: по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

Для однотрубной системы:

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

Для двухтрубной системы:

  • используется, как параллельное, так и последовательное подключение батарей;
  • оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

Совет: не стоит экономить на рассматриваемых компонентах отопительной системы. Хоть они и могут казаться малозначительными, именно на них осуществляется наибольшая нагрузка.

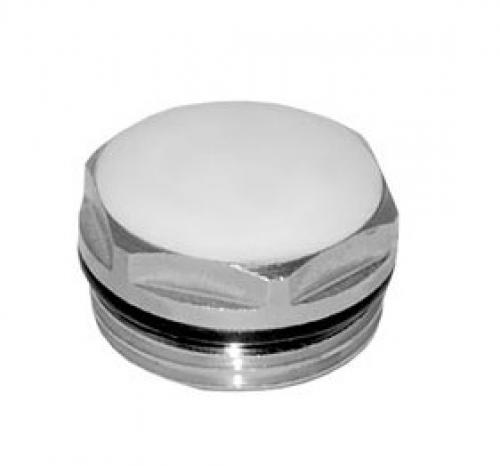

Фитинги для подключения радиаторов отопления бывают следующих видов:

Вид №1: муфта

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

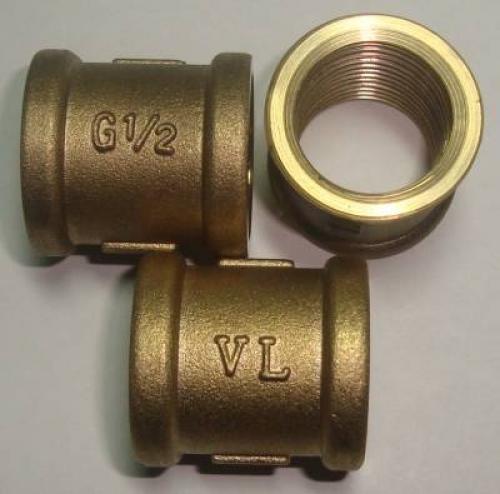

Фото латунных муфт

Это наиболее простые элементы, позволяющие создать элементарное соединение трубы с входом в батарею в том случае, если их диаметры совпадают. Цена таких деталей наиболее низкая.

Вид №2: переходники

Образец металлического переходника

Это та же муфта, но уже с отличающимися на концах диаметрами, что позволяет выполнить подсоединение даже в случае несоответствия соединяемых элементов. Размеры фитингов для радиаторов при этом соответствуют стандартам используемых в сантехнике труб.

Схема переходника

Вид №3: углы или отводы

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

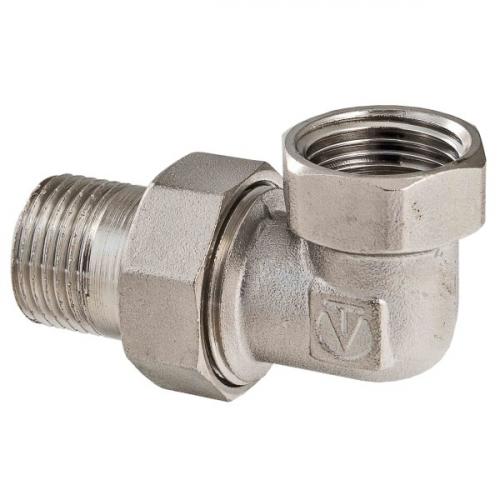

Угловой сгон

Позволяют направить трубу от батареи под нужным углом, например в обход предмета мебельного интерьера или выступа стены.

Схема отвода

Вид №4: тройники

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

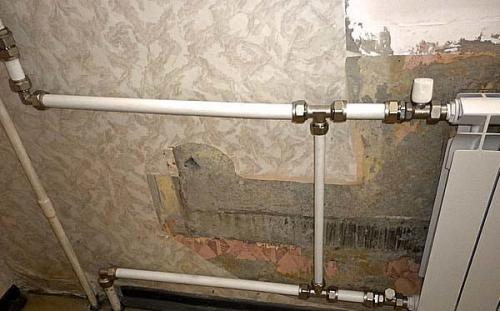

Тройник для подключения перемычки

Благодаря использованию тройников можно установить специальную перемычку перед батареей. Это даёт возможность отключения радиатора для замены или ремонта без остановки всей отопительной системы, так как теплоноситель попросту пойдёт другим путём в случае перекрытия вентилей.

Схема тройника

Вид №5: крестовины

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

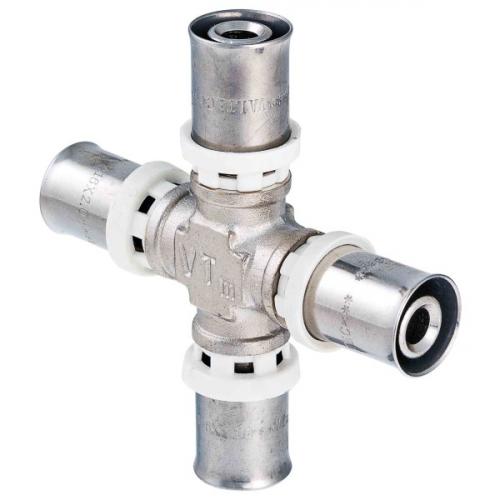

Образец крестовины

Позволяют объединить трубы с одинаковыми диаметрами в точках их разветвления. При подключении к батареям используются редко, но знать о них всё равно не помешает.

Схема крестовины

Вид №6: штуцер

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

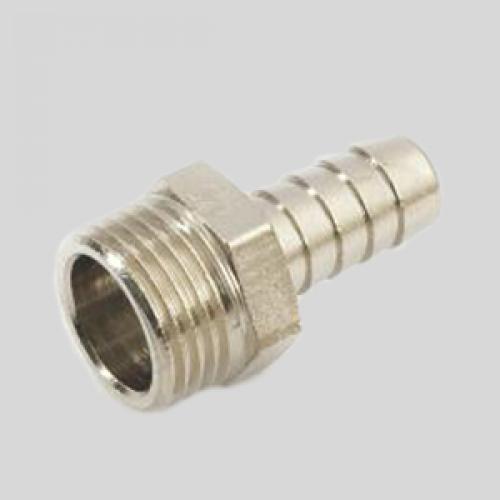

Образец штуцера

Штуцер, как правило, используется для подсоединения к батарее гибкого шланга, что требуется для его промывки. Также бывают модели, позволяющие соединять металлические трубы с полипропиленовыми.

Фитинги для подключения радиаторов отопления. Разновидности соединительных элементов

Как добавить батарею в систему отопления. Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме .

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

  • Невысокая стоимость и материалоемкость.
  • Относительная простота монтажа.
  • Совместимость с системой теплых полов и радиаторов различных видов.
  • Возможность установки в помещениях с различной планировкой.
  • Эстетичный вид за счет использование только одной трубы.

Минусы:

  • Сложность проведения гидро- и теплорасчета.
  • Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
  • Высокий уровень теплопотерь.
  • Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

  • Возможность использования автоматических регуляторов температуры.
  • Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

  • Более высокая стоимость работ по установке.
  • Более длительный срок монтажа по сравнению с однотрубным типом разводки.

Соединение батареи с трубой. Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
