Перед тем, как варить отопление в частном доме, нужно запастись следующими инструментами для пайки полипропиленовых труб:

• Шейвер, позволяющий удалить армирование из участка пайки и снять фаску на трубе;
• Труборез;
• Паяльник для полипропиленовых труб с набором насадок необходимого диаметра.

Технология соединения труб выглядит следующим образом:

1. Сначала нужно надеть шейвер на трубу и несколько раз провернуть, чтобы убрать слой алюминия. Если этого не сделать, металл при контакте с жидкостью постепенно будет повреждаться, тем самым оказывая негативное влияние на всю отопительную систему.
2. Насадка паяльника разогревается до нужной температуры, после в раструб вставляется труба, а на противоположную сторону насадки надевается фитинг.
3. Когда детали немного оплавятся, их нужно совместить с некоторым усилием и задержать в таком положении на несколько секунд. После застывания пластика можно приступать к пайке следующего участка.

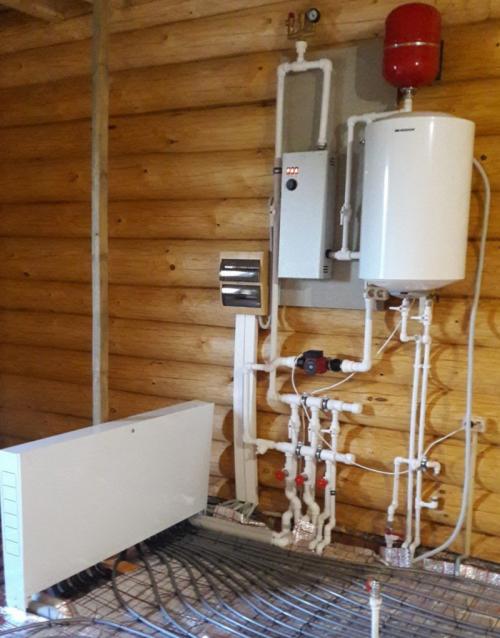

Возле выходного патрубка котла устанавливается группа безопасности. Место установки обуславливается тем, что именно на этом отрезке системы поднимается давление при нарушении функционирования системы. Расширительный бачок можно монтировать где угодно, но есть один нюанс: при установке бачка перед насосом расстояние между ними должно составлять больше двух диаметров розлива, а если бачок крепится за насосом, то расстояние увеличивается до десяти диаметров розлива. Несоблюдение этого правила приводит к преждевременному выходу мембраны из строя – а определить неполадку сразу вряд ли удастся, поэтому придется думать еще и о том, как проверить отопление в частном доме.

Иногда возникает вопрос о том, можно ли гравитационную систему переделать в отопление с принудительной циркуляцией. Ответ на данный вопрос утвердительный – при необходимости насос устанавливается в любой контур, что позволяет полностью переделать отопление в частном доме.

• Диаметры и конфигурация разводки выбираются таким образом, чтобы система могла работать с естественной циркуляцией;
• Параллельно разводке перед котлом врезается две подводки, к которым подключается циркуляционный насос;
• Врезки разделяются между собой обратный шаровым клапаном.

Когда насос работает, клапан замыкается и полностью закрывает проход в байпасе, за счет чего обеспечивается принудительная циркуляция теплоносителя. При отключении насоса отопление автоматически переключается на естественную циркуляцию – клапан открывается, теплоноситель продолжает движение. Конечно, обратный клапан можно заменить вентилем или шаровым краном – но в таком случае переключать режим работы системы придется вручную.

Заключение

Данная статья дает поверхностное представление о том, как установить отопление частного дома своими руками. Каждый элемент конструкции можно рассмотреть подробнее, поэтому, если есть такая необходимость, можно поискать соответствующую статью для более глубокого понимания конкретного вопроса. В целом можно отметить, что отопительная система имеет довольно простую конструкцию, и при должном внимании ее вполне можно собрать самостоятельно.

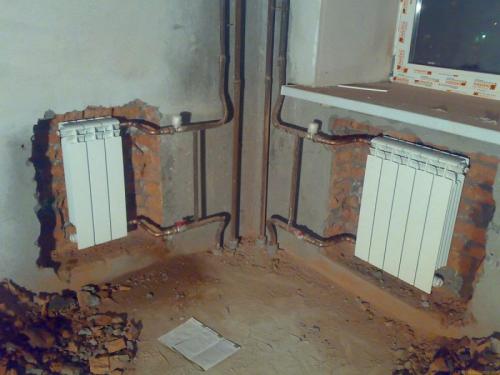

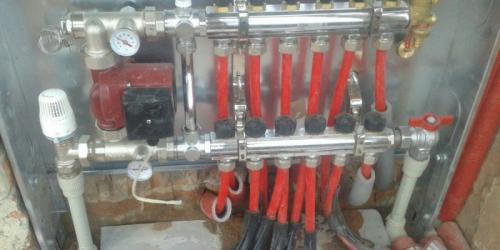

Обвязка радиатора отопления. Обвязка радиаторов отопления — схемы подключения и варианты выбора способа подключения (чертежи + 90 фото)

Представьте только, как хорошо приходить с холодной улицы в теплую, хорошо обогретую квартиру. Сразу становится так уютно и чувствуется какую-то невероятная семейная атмосфера. Как же это можно обеспечить? На самом деле, здесь все просто. Нужно всего лишь приобрести и установить в квартиру батареи.

Однако в нашей сегодняшней статье речь пойдет не о выборе, разнообразии, видах и характеристиках радиаторов отопления. Сейчас же мы попробуем разобраться в том, как правильно обязать радиаторы отопления.

Какие трубы лучше всего использовать?

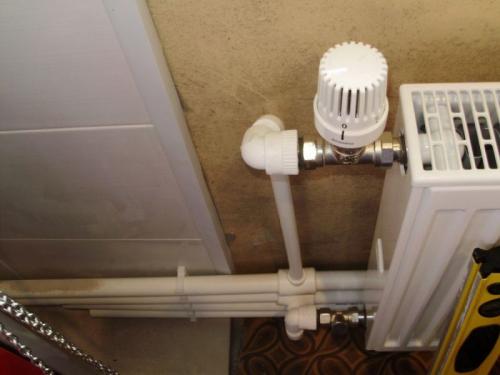

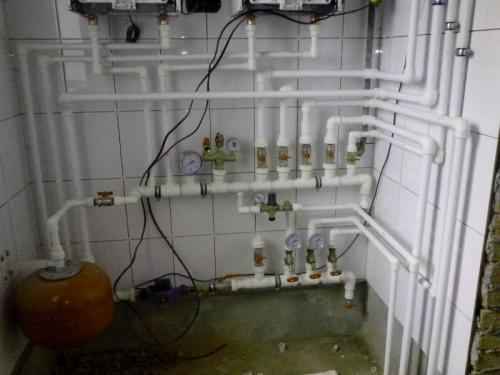

В наши дни, в сфере строительства, пользуется особой популярностью обвязка радиаторов отопления полипропиленом. Трубы из такого материала отличаются от других довольно низкой ценой.

К еще одному их достоинству относится то, что с их установкой обычно не бывает никаких проблем, характерных для металла.

Самый главный плюс таких труб — способность бороться с плохим влиянием агрессивной среды и, в итоге, избавление от засоров и их закупорки.

Исходя из совокупности всех этих фактов, для того чтобы трубы прогревали помещение еще лучше их нужно обязывать полипропиленом.

Способы обвязки

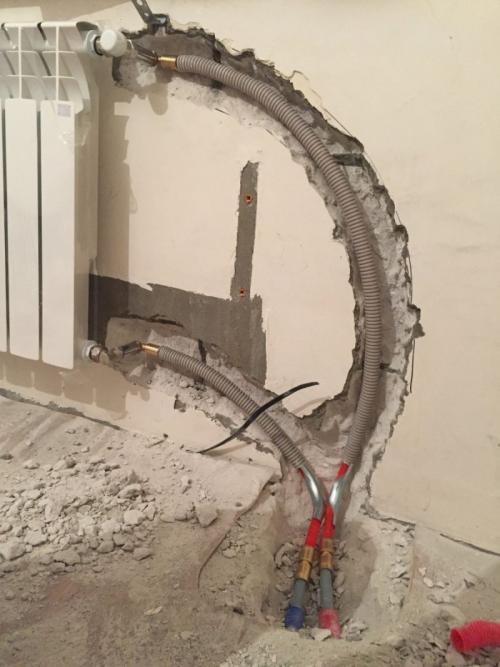

Обвязку батареи можно выполнить такими способами:

Используя специальные строительные детали. Однако данный вариант не очень надежный, из-за того, что любое соединение в неопределенный период может потечь. В результате придется потратить время и деньги на решение данной проблемы.

Путем спаивания трубопровода. В этом способе можно быть уверенным, ведь контур выходит практически сплошным. Это означает, что протекание трубы исключено, что является его огромным достоинством.

В Интернете есть огромное количество фото обвязки радиаторов отопления разными способами. Посмотрите их и решите сами, какой же вариант больше всего вам подходит.

Достоинства данной системы отопления

Обвязка батарей полипропиленом имеет огромное количество положительных сторон:

• простота в установке;
• надежность в отоплении;
• хороший монтаж обеспечит длительную работу батареи — более 45 лет;
• стойкость к высоким температурам;
• отсутствие протечек;
• низкая цена на вязку радиаторов отопления;
• высокая производительность, благодаря которой внутренняя полость трубы ничем не забьётся.

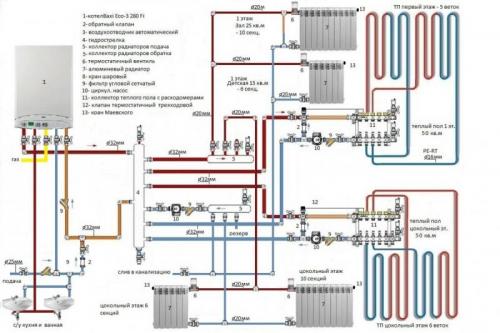

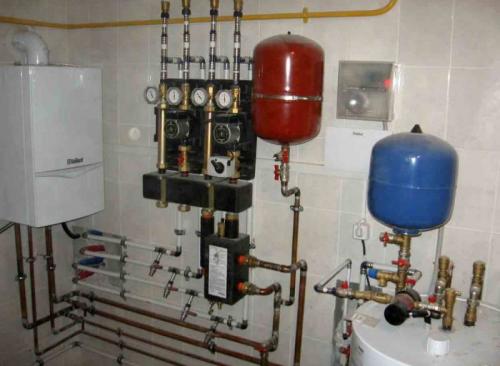

Схема отопительной системы

Что же обвязывается? Главный элемент данного процесса — водонагревательный котел. Его тип определяет какой будет схема подключения батареи.

Следовательно, если вы купили напольный котел, то его обязательно следует поместить внизу.

Иначе эффективность работы такого обогревателя будет очень низкой. Схема обвязки радиаторов отопления доступна во всеобщем доступе в Интернете.

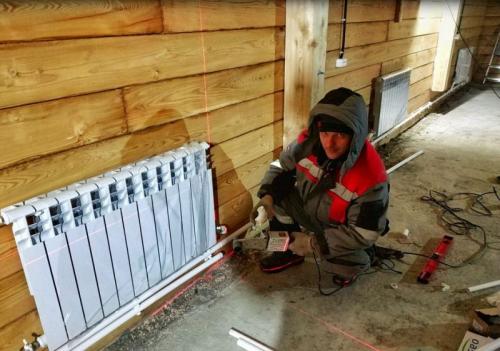

Работы по установке

Самый лучший вариант для обогрева собственного дома — гидравлическая система, ведь вода — самый лучший теплоноситель.

Определяясь с нагревателем, нужно опираться на низкую стоимость топлива для него. В определенный период времени самые выгодные радиаторы отопления – котлы, работающие на газу.

Если же выбрать, к примеру, электрокотел, то затраты на него будут гораздо большими.

Относительно батарей опытные мастера строительства советуют останавливать свой выбор на моделях, изготовленных из алюминия. Их достоинства — быстрый прогрев и большой уровень теплоотдачи.

Необходимо упомянуть, что приступать к разводке труб можно лишь после того, как будут установлены сопутствующие оборудования, то есть колонки, радиаторы и прочее.

При монтаже обвязки радиаторов отопления советуют приобретать разные дополнительные крепежные элементы. С их помощью можно предусмотреть прогибы материала и сделать фиксацию надежной.

Паяльный прибор должен обязательно прогреться полностью. Это очень важно! Прогревать трубы этим аппаратом нужно около 10 секунд, после чего они сразу же соединяются друг с другом.

Полипропиленовые трубы для радиаторов отопления. Какие ППР трубы подходят для отопления

Полипропиленовые трубы начали использовать для систем отопления относительно недавно. До этого их место было занято цельными стальными трубами. Такие конструкции соединялись с помощью сварки, были прочными, но сложными в установке и дорогими в производстве.

Полипропиленовые трубы за свою недолгую историю прошли ряд важных метаморфоз. Сам по себе полипропилен не обладает той термоустойчивостью, которую предполагали получить разрабатывающие его компании. Именно потому первые теплопроводные системы с такими трубами быстро пришли в негодность, а к самому материалу начали относиться скептически.

На данный момент полипропиленовые трубы значительно усовершенствованны. Существуют различные модели, которые используются для подачи холодной и горячей воды, теплоснабжения и отвода канализации. При проведении ремонта важно выбрать трубы, которые предназначены для конкретных целей, иначе конструкция не будет пригодна к эксплуатации.

Это важно! На данный момент существует множество компаний, выпускающих и продающих трубы для систем отопления. Желательно покупать трубы вместе со всеми комплектующими у официальных поставщиков в специализированных магазинах, поскольку встречается много некачественных подделок.

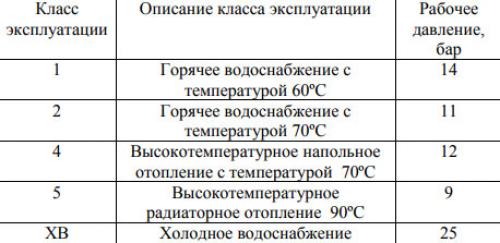

Разновидности ППР труб

Трубы из полипропилена находят применение в различных областях, но для отопления подходят далеко не все. В погоне за дешевым материалом можно купить не тот вид труб, который смог бы выдержать горячую воду под давлением. Важно уметь отличать один вид труб от другого.

Классификация полипропиленовых труб следующая:

• РР-Н. Это первая генерация полипропиленовых труб. Эта модель обладает всеми свойствами основного материала. РР-Н герметичны и устойчивы к повышенному давлению, кроме того, они не вступают в химические реакции. Однако плавление такой трубы может начаться уже при температуре 50 ͒С. Такие трубы используют в системе холодного водоснабжения, вентиляции и в промышленных целях;
• РР-В. При производстве этого вида была немного изменена формула материала. Трубы получились прочнее и выносливее, но колебания температур по-прежнему не выдерживали. Такие трубы обладают преимуществами прошлой генерации и, кроме того, лучше переносят воздействие горячих температур. Однако для системы отопления и даже горячего водоснабжения они непригодны. Такие трубы часто используют при постройке канализации;
• PP-R. При производстве этих труб помимо полипропилена используется этилен. Это позволяет им выдерживать большие температурные нагрузки. Кроме того, такие трубы, как правило, подвергаются армированию, что позволяет им выдержать температуру более 100 ͒С. Армированные трубы PP-R — наиболее подходящий вариант для системы отопления.

Обвязка радиаторов отопления своими руками. Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

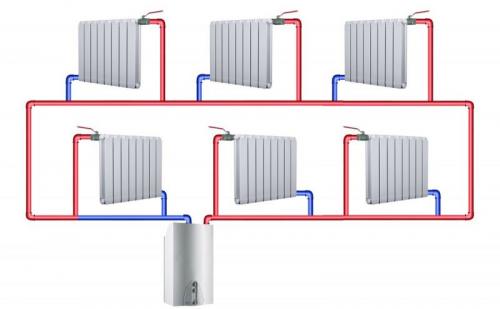

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

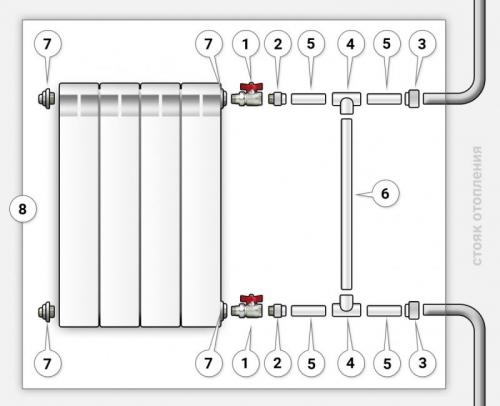

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

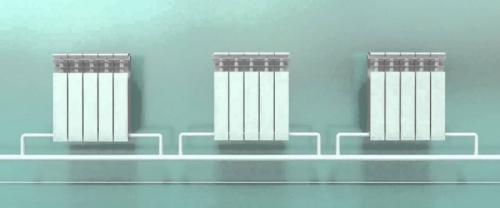

Схема последовательного соединения радиаторов при однотрубном способе обвязки

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются  к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.
