Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Количество кронштейнов на чугунный радиатор. Подбираем кронштейны

Кронштейн крепления радиатора отопления подбирается в зависимости от конфигурации и веса самой батареи, плюс большую роль играет материал, из которого сложены стены, потому как не каждая стена может выдержать солидный вес батареи.

Кронштейны для чугунных батарей

Чугун штука тяжелая, соответственно и крепления для чугунных радиаторов отопления должны иметь хороший запас прочности. Для монтажа батареи на кирпичную или шлакоблочную стену лучше всего подходят длинные крюки.

Варианты крепежа.

Под такой крюк перфоратором делается отверстие глубиной порядка 100 – 150 мм, после чего в это отверстие вставляется пластиковый дюбель и завинчивается сам крюк. Цена таких навесов самая доступная.

Сверлить железобетонную стену, даже хорошим перфоратором, довольно тяжело, а несущая способность бетона самая высокая, поэтому здесь достаточно заглубиться на 50 – 70 мм и закрепить на стене анкерным болтом специальный крюк, установленный на площадке, как на фото снизу.

Навесы для стен с высокой несущей способностью.

Крепление для чугунных радиаторов на стены из пено и газобетона также возможно, но крюки для этих целей берутся особые. Чаще всего используется спаренный стальной крюк на единой пластине.

Для монтажа чугунной батареи в 6 – 8 секций на стены из ячеистых бетонов идет 3 таких спаренных кронштейна, плюс сами кронштейны фиксируются минимум 3 специальными анкерами.

Совет: спаренные кронштейны бывают с фиксированным и регулируемым расстоянием между крюками и если вы еще точно не решили, какую именно модель чугунной батареи будете покупать, то берите регулируемые навесы их можно подогнать по месту.

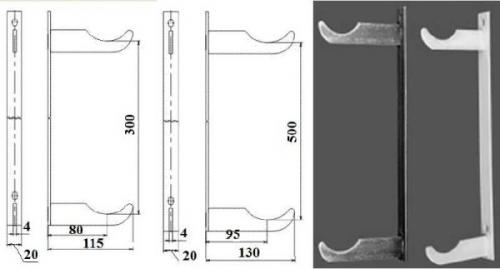

Спаренный кронштейн с фиксированным расстоянием между крюками.

Кстати, для тех, кто еще не решил, сколько и каких батарей нужно именно в его случае, я рекомендую просмотреть статью по выбору и расчету радиаторов отопления под конкретные условия с фото и

Крепление радиаторов к сэндвич панелям невозможно, поэтому в каркасных домах, а также в случае, когда батарея вообще не граничит со стеной, для монтажа используются напольные стойки.

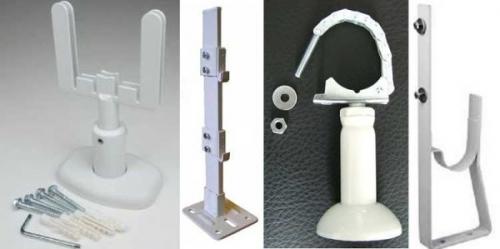

Внизу на фото показаны 3 самые распространенные разновидности подобных конструкций. Опять же если модель батареи неизвестна, то лучше брать конструкцию с хомутом в виде цепочки, она универсальна и подходит под любые радиаторы.

Напольные крепления для батарей радиаторов отопления.

Навесы для стальных батарей

Если в чугунном варианте мы отталкивались от несущей способности стен, то крепление для стальных радиаторов отопления выбирается в зависимости от вида радиатора. Стальные батареи бывают панельными и трубчатыми.

Панельные радиаторы плоские и сравнительно легкие. В недавнем прошлом для их монтажа использовались навесы в виде уголка. Одна часть уголка привинчивается анкерами к стене, а на смежную часть навешивается батарея, для этих целей на самом радиаторе приварены специальные зацепы. Хоть такие модели продаются до сих пор, все же постепенно они уступают место современным навесам.

Навес в виде уголка под стальную батарею.

Современные батареи панельного типа вообще не имеют никаких зацепов. На стене эти конструкции удерживаются при помощи планок с двумя крюками по краям. Панель просто вставляется и зажимается между этими крюками.

Современный навес с зажимами для панельного радиатора.

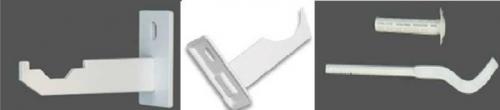

В принципе под трубчатые стальные батареи можно использовать те же кронштейны что и для чугуна. Но сталь намного легче и под нее выпускаются свои навесы, причем вместо 3 и более точек опоры стальные трубчатые батареи цепляются на 2 верхних кронштейна, а чтобы как-то зафиксировать радиатор снизу (между стеной и батареей) ставятся опорные пластиковые клипсы.

Крепления для стальных радиаторов с опорными клипсами.

Навесы под алюминиевые и биметаллические батареи

По весу и конфигурации алюминиевые и биметаллические батареи практически одинаковые, соответственно и навесы у них одинаковые. Под такие радиаторы выпускается только 1 вид кронштейнов, они показаны на фото снизу. Одна часть прикручивается анкерами к стене, а на вторую вешается батарея.

Крепление для алюминиевых радиаторов одинаково хорошо подходят и для биметаллических батарей.

Такие навесы можно отличить по выемкам расположенным с обеих сторон кронштейна. Эта новация позволяет прикручивать навес с любой стороны. А если несущая способность стены оставляет желать лучшего, то для монтажа алюминиевых и биметаллических радиаторов используются те же стойки, что и под чугунные батареи.

Для алюминиевых и биметаллических батарей используются те же стойки, что и для чугунных радиаторов.

Расчёт кронштейнов для радиаторов. Крепления под чугунные батареи

Чугунные батареи в нашей стране по сей день пользуются большой популярностью, но чугун материал тяжелый, соответственно и крепления для чугунных радиаторов отопления должны иметь серьезный запас прочности. Самый простой и зачастую надежный вариант это изогнутые по форме секции, металлические штыри.

Автономные независимые стойки.

Монтаж здесь стандартный, перфоратором высверливается отверстие по диаметру штыря, в него загоняется дюбель и вкручивается крепление. Данный вариант хорошо работает на кирпичных стенах, железобетонный монолит просверлить на нужную глубину достаточно проблематично.

В этом случае используется аналогичный штырь, только закрепленный на небольшую металлическую пластину. Пластина уже фиксируется в четырех точках, но на меньшую глубину. По несущей способности оба варианта примерно аналогичны.

Усиленные кронштейны для чугунных батарей.

Кроме этого крепление для чугунных радиаторов может быть выполнено в виде монтажной планки с двумя опорными точками. Данное приспособление вертикально монтируется на стену, с таким расчетом, чтобы вес батареи равномерно распределялся на верхний и нижний кронштейн. Такие планки выпускаются как с фиксированным расстоянием между кронштейнами, так и с регулируемыми точками опоры.

Еще одним распространенным способом является напольная стойка для крепления радиатора из чугуна. Как и в случае с вертикальными планками, стойки могут быть регулируемыми и монолитными.

Кроме того фиксация батареи на стойке также бывает 2 видов. Для нестандартных изделий используется гибкая цепь из нескольких звеньев. Обычные батареи отопления крепятся металлической скобой как на фото.

Вертикальные планки под чугунные батареи.

Совет: дабы быстро разобраться в том изобилии, которое предлагают современные строительные каталоги, следует сразу обращать внимание на кронштейны, в маркировке которых указано «усиленные», это и есть крепление для чугунных радиаторов.

Крепление радиаторов отопления к полу. Как установить отопительный радиатор, замер, монтаж креплений Домашнее отопление собственными руками

От того, как по всем правилам установить отопительный радиатор будет зависеть не только внешний вид завершенного ремонта, что считается основным результатом всей выполненной работы, но и на сколько будет тепло в квартире. На сегодняшний день расскажем, как правильно наметить установочное место отопительных приборов, а еще как его навесить на самых разных видах спайдерных крепежей.

Чтобы установить отопительный радиатор на стенку из плотных материалов (бетон, кирпич, стеновые блоки), применяются радиаторные дюбель-кронштейны, а для установки на гипсокартонную стену или сип-панелей применяются угловые спайдерные крепежи.

Разметка места установки теплообменника отопления

Чтобы по всем правилам установить отопительный радиатор, следует правильно наметить место его расположения, особенно под оконным пространством. Для этого необходимо:

измерить высоту от метки чистого пола до подоконника: допустим 92 см;

• зная, что высота отопительного прибора 50 см, вычисляем оставшееся пространство: 92-50=42 см;
• если у вас есть желание установить отопительный прибор по середине высоты проема, то, делим: 42/2=21 см;

Отступаем от подоконника 21 см и чертим горизонтальную линию с помощью водяного уровня:

От этой линии отступаем 50 см (межосевое расстояние отопительного прибора) и проводим еще одну горизонтальную линию:

Отмеряем ширину проема окна, допустим 135 см, делим надвое: 67,5 см, и проводим вертикальную черту — это середина проема:

Расчет требуемого количества спайдерных крепежей

Сейчас необходимо установить метки для спайдерных крепежей.

Необходимо помнить, что кол-во спайдерных крепежей зависит от численности секций отопительного прибора:

• 3 части — 2 шт,
• до 12 секций — 3 шт,
• более 12 секций — 4 шт.

Предположим, что нам необходимо установить отопительный радиатор с 10 секциями, благодаря этому необходимо 3 опоры — 2 сверху и 1 снизу. Верхние спайдерные крепежи необходимо установить, отступив одну секцию от края отопительного прибора, а нижний — по середине отопительного прибора.

Чтобы наметить места под спайдерные крепежи, необходимо измерить ширину одной части отопительного прибора, в большинстве случаев это расстояние составляет 8 см, но, большинство производителей допускают до 7-7,5 см, а это ощутимая разница.

Зная ширину части, считаем: 8х8=64 см — это расстояние между спайдерными крепежами. 64/2=32 см — это расстояние от вертикальной линии до опоры.

Это тоже интересно Гравитационная циркуляция труб ПП

Установка анкерного (саблевидного) опоры к стене из бетона

Метки готовы — сверлим отверстия, заколачиваем дюбеля и вкручиваем спайдерные крепежи.

Так как профильная форма спайдерных крепежей очень диковинная, благодаря этому его сложно закрепить каким-либо ключом без внешних повреждений. Для этого, при завинчивании, можно задействовать нехитрое устройство, сделанное из кусочка 25 полимерной трубы и тройника 25Х20Х25:

Закручивать все спайдерные крепежи следует на одинаковое расстояние 10,5-11,5 см от поверхности стены до его края:

Установка угловых спайдерных крепежей к гипсокартнону

Таким образом отмечаются места крепежа угловых спайдерных крепежей на профильных панелях и гипсокартонных стенках

Только необходимо брать во внимание, что в месте крепления спайдерных крепежей на стене из гипсокартона, при установке перегородки следует установить древесную или железную закладную

Установка отопительного радиатора на стойках-опорах

Если закладной опоры нет, то отопительный прибор устанавливать нельзя, так как спайдерные крепежи держаться на гипсокартоне не будут.

Крепление для биметаллических радиаторов. Кронштейны для радиаторов отопления размеры

Эффективность теплоснабжения напрямую зависит от исправной работы радиаторов отопления, установленных в отапливаемых помещениях и от их монтажа, включающего в себя не только подсоединение батарей к отопительному контуру, но и их правильный крепёж.

Для этого используются кронштейны различной конструкции, позволяющие надёжно зафиксировать их на полу или стене.

Характеристика

Кронштейны для батарей отопления представляют собой крепёжные элементы произвольной конструкции, формы, и размера , выполненные из стали, чугуна либо иных металлов или сплавов.

Изделия подразделяются на:

• навесные крепежи, предназначенные для закрепления радиатора на стене;
• напольные стойки.

Существуют как регулируемые, так и нерегулируемые держатели обеих разновидностей.

Важно! Залог правильного монтажа любой батареи отопления — подбор крепежей, подходящих под характеристики устанавливаемой модели. Оптимально использовать те, что идут в комплекте с радиатором.

Крепление на стену

Настенный способ крепления батарей наиболее распространен при монтаже отопительных систем. Подбор крепежей осуществляется с учётом массы батареи и материала из которого она изготовлена.

Крепежи для чугунных батарей

Эти фиксаторы отличаются массивностью и повышенной прочностью. Как правило, в прайс-листах они имеют пометку «усиленный».

Фото 1. Кронштейны для чугунных радиаторов отопления. Изделия отличаются высокой прочностью.

Для настенного крепления чугунных радиаторов используют следующие разновидности крепёжных элементов:

• Нерегулируемые литые чугунные крепления.
• Регулируемые, выполненные из стали. Они позволяют изменять расстояние между стеной и радиатором, что даёт возможность производить корректировку по высоте и горизонтали.
• Штыревые держатели, выполненные из стали.
• Держатели на планке. Это стальная полоса с двумя крюками для крепления верхнего и нижнего коллекторов батареи, которая к стене крепится вертикально.

Внимание! При установке чугунных радиаторов важен не только выбор подходящих крепежей, но и учёт материала стен. Для кирпичных и бетонных, как правило, достаточно стандартных навесных кронштейнов. Для гипсокартонных либо деревянных стен используют усиленные напольные крепежи, способные принять основную нагрузку.

Для алюминиевых и биметаллических радиаторов отопления

В отличие от чугунных аналогов, крепёжные элементы легче и менее массивны.

Для настенного крепления используются фиксаторы следующих разновидностей:

• Угловые крепления, выполненные из стали. В зависимости от массы радиатора, используются обычные либо усиленные модели. Имеют две выемки, позволяющие фиксировать его как за нижний, так и за верхний коллектор.
• Стальные штыревые держатели. Делятся на формованные и круглые модели.
• Универсальные настенные крепежи с полимерным покрытием. Сами кронштейны выполнены из стали, а полимерная накладка служит для предотвращения смещения батареи вследствие теплового расширения.

Напольный способ крепления

Используется значительно реже по сравнению с навесным.

Основные причины выбора напольной установки:

• Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
• Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
• Невозможность размещения на стене ввиду нехватки места.
• Отсутствие подходящей стены (в помещении установлено панорамное окно).
• Дизайнерское решение.

Среди основных видов напольных держателей выделяются:

• Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
• Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
• Комбинированные держатели.
• Специальные держатели шириной от 80 до 100 мм.

Фото 2. Кронштейны для напольной установки батарей отопления. Представляют из себя стойки, которые крепятся к полу.

Напольные типы изготавливаются из чугуна, стали или других сплавов , рассчитанных на вес определённых моделей батарей.

Расчёт необходимого количества кронштейнов

Как правило, самостоятельный расчёт не требуется, поскольку данная информация содержится в технической документации к радиатору . А также там приведены рекомендации в части использования кронштейнов тех или иных моделей.

Расчёт для крепления на стену:

• Для чугунных батарей, где количество секций от 2 до 9 требуется 3 штуки , два из которых держат батарею сверху, один — снизу . В случае если количество секций больше, кронштейны добавляются из среднего расчёта: 1 крепёж на 3 секции.
• Для алюминиевых батарей с количеством секций от 2 до 12 также требуется 3 кронштейна: сверху и снизу — 2 и 1 соответственно . Дополнительные держатели добавляются из среднего расчёта: 1 крепёж на 4—5 секций.

• Для биметаллических радиаторов количество крепежей аналогично алюминиевым если секций меньше десяти. Дополнительные держатели добавляются из расчёта: 1 крепёж на 4—5 секций.
