Как сделать отопление из полипропилена. Провисание нагретых трубороводов

Как сделать отопление из полипропилена. Провисание нагретых трубороводов

Кроме неприглядного вида с эстетической точки зрения, температурные деформации способны создать серьезные напряжения в трубопроводах и стать причиной появления трещин в строительных конструкциях либо утечек теплоносителя.

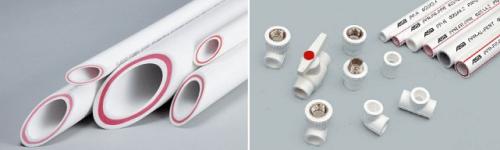

Усиление полипропиленовых труб для отопления с введением внутреннего алюминиевого слоя может выполняться 3 различными способами :

• Слой сплошного металла находится внутри полипропиленовой трубы;
• Слой сплошного металла находится у самой поверхности;
• У поверхности материала располагается перфорированный слой алюминия.

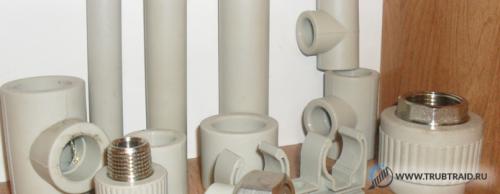

Для соединения полипропиленовых элементов применяется пайка. Торец трубы и необходимый фитинг нагреваются с помощью паяльника, а затем жестко соединяются между собой, создавая после застывания надежный однородный стык.

Армирующая алюминиевая фольга удаляется в месте соединения. Если металл у поверхности, то его счищают с помощью специальной зачистки либо ножа, а если внутри, то вычищается внутренний слой с помощью торцевателя. Это обеспечивает надежность соединения торца трубы с фитингом и защищает алюминий от возможного повреждения и расслаивания в процессе эксплуатации.

Перед тем, как приступать к самостоятельному монтажу системы отопления полипропиленовыми трубами, обязательно внимательно изучите все рекомендации и выполните несколько тренировочных паек! Начинающему монтажнику лучше выбрать полипропиленовые трубы армированные стекловолокном для отопления своего дома, так как они не нуждаются в обработке перед пайкой, что ускоряет работу и избавляет от необходимости покупки дополнительного инструмента.

К тому же они явно выигрывают по соотношению стоимость-качество. Следует лишь учесть небольшое увеличение длины при нагревании у труб со стекловолоконной фиброй. При пересечении стен трубы заключают в гильзы, которые позволяют полипропиленовой трубе свободно перемещаться, а между внутренними углами стен и поворотами трубопровода оставляют пространство для компенсационного хода при тепловом удлинении.

Не имея профессиональных навыков, довольно сложно разобраться в широком ассортименте торговых марок и определиться, из чего же лучше монтировать свое водяное отопление. Поэтому, как показывает практика, лучше довериться опыту большинства и отдать предпочтение наиболее распространенным известным брендам. Более дорогие трубы кроме повышенной надежности обладают также очень важным плюсом для новичка — обычно их легче паять, они прощают незначительные огрехи при стыковке элементов.

Таким образом, полипропиленовая труба армированная стекловолокном известного производителя является идеальным решением для монтажа системы отопления частного дома своими руками.

В маркировке трубы обязательно должна присутствовать надпись PN 25. Диаметр полипропиленовых труб для отопления выбирается по расчету, пропорционально требуемому расходу теплоносителя согласно тепловой нагрузке и выбранной схемы системы отопления.

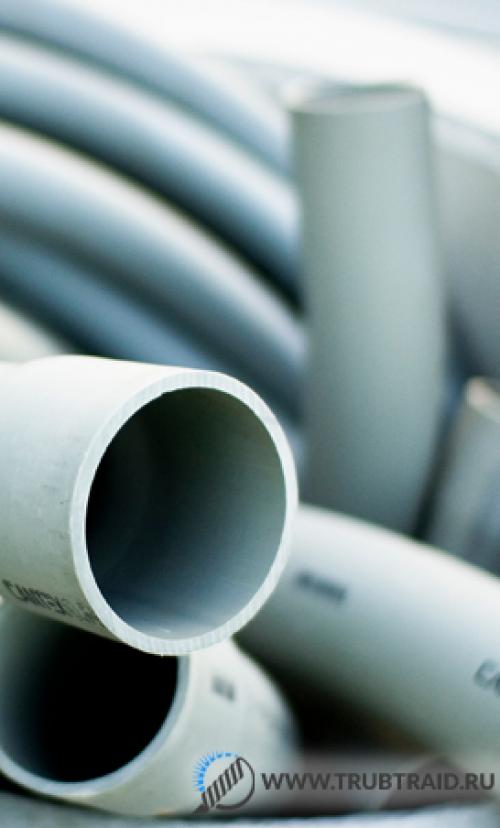

Отопление пластиковыми трубами. ПВХ трубы для отопления — технические характеристики, какие изделия лучше, выбор диаметра и где купить

До недавнего времени пластиковые конструкции не использовались в качестве основы для системы водяного отопления. Но в наше время полимерные каналы начали использоваться очень широко.

Особого внимания заслуживают трубы ПВХ. Они позволяют создать надежный и эффективный отопительный контур. По многим техническим характеристикам они превосходят чугунные и металлические аналоги.

В нашей статье вы сможете узнать, что это за продукция и ознакомиться с ее обзором. У вас также будет возможность сравнить ее с аналогами, и проанализировать ее плюсы и минусы.

Преимущества пластиковых труб

Как правило, для обустройства отопления применяются армированные полипропиленовые или.для решения этих задач использовалась довольно редко.

Поливинилхлоридные каналы начали производить еще в середине двадцатого столетия. Их применяли преимущественно для использования в аэрокосмическом секторе. Использование их для решения бытовых задач было ограничено обустройством канализационных и водопроводных безнапорных систем. Данное ограничение было связано с тем, что материал изготовления данной продукции выдерживал температуру лишь в пределах шестидесяти градусов.

Но спустя немного времени была разработана новая. В него стали добавлять хлор. Это существенно повысило характеристики продукции из этого материала.

Она может эффективно применяться для обустройства горячего водоснабжения и. Новая версия материала получила маркировку ХПВХ, что расшифровывается, как хлорированный поливинилхлорид.

К преимуществам рассматриваемой продукции можно отнести:

1. Пожаробезопасность. Конструкции из этого материала на 100% безопасны для бытового применения. Данная разновидность пластика стойка к огню, и способна самостоятельно затухать после ликвидации источника открытого пламени.
2. Высокий порог внутреннего давления. Изделия способны работать в самых разных условиях. Особой стойкостью к высокому давлению обладают каналы PN16 и другие.
3. Стойкость к вредным микроорганизмам. Хлор характеризуется хорошими бактерицидными свойствами. Поэтому внутри изделий маловероятно развитие бактерий или грибков. Высокие характеристики рассматриваемого материала позволили использовать его даже в медицинских целях.

Стоит отметить, что продукции из ПВХ есть и ряд недостатков. Их обязательно нужно учитывать при создании отопительного контура из рассматриваемых конструкций.

К минусам изделий относится:

1. Присутствие хлора. Это вещество часто применяют для очистки воды. Однако о вреде этого элемента свидетельствуют многие исследования. При этом число хлора, находящегося в конструкциях ПВХ достаточно низкая. Поэтому существенного вреда человеческому организму он нанести не сможет.
2. Высокая жесткость. Это накладывает определенные ограничения при монтаже контура. Нужно использовать достаточно большое количество фасонных элементов. Это может сильно отразиться на стоимости установки системы. Поэтому важно правильно спроектировать контур, чтобы число применяемых фитингов было незначительным.

Трубы ХПВХ стоят дороже нехлорированного аналога. Поэтому стоимость отопительного контура, сделанного из них будет примерно сопоставима с сооружением системы из стальных труб.

К удешевляющему фактору можно отнести малый вес конструкций из данного материала. Он снижает траты на доставку и выполнение монтажных работ.

Выбор труб для отопления или какие трубы лучше?

Существует несколько разновидностей материала. Наиболее распространенный вид получил название Green Line Type One.

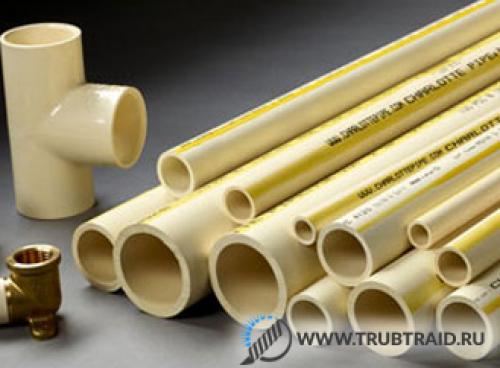

Изделие вида «Flow Guard Gold Type Two»

Его можно использовать в системах с температурой носителя до восьмидесяти градусов. Чаще эту разновидность применяют при обустройстве систем кондиционирования и охладительных установок.

Рассматриваемый вид материала начинает подвергаться деформации уже при температуре девяносто пять градусов. Поэтому использовать его нужно предельно осторожно.

В отопительном контуре из него температура носителя не должна превышать указанный выше предел.

Flow Guard Gold Type Two — универсальная разновидность хлорированного ПВХ. Выдерживает температурный режим до ста градусов. Его используют для обустройства как внутренней, так и наружной части контура. Из этого вида пластика можно даже устанавливать стояки.

В таблице ниже указаны технические характеристики ХПВХ и ПВХ.

Исходя из приведенной выше информации можно сделать вывод, что хлорированный вариант материала характеризуется более низким показателем теплопроводности. Это свойство позволяет существенно снизить тепловые потери в системе. Конструкции не будут сильно нагреваться. Вероятность появления конденсата будет минимальной. Эти свойства позволяют выполнить сооружение отопительного контура без обустройства дополнительного теплоизоляционного слоя.

Как правильно развести отопление в частном доме. Однотрубный способ разводки

Однотрубная разводка водяного отопления представляет собой следующую систему разводки магистрали: приборы водяного отопления устанавливаются последовательно друг за другом и образуют, таким образом, длинную трубу – как это выглядит, вам поможет понять схема.

Теплоносителем в такой системе является антифриз или вода – жидкость поочередно попадает в радиаторы, которые являются замыкающим звеном цепочки, и отдает свое тепло, которое затем используется для водяного отопления дома.

Таким образом, схема системы заключается в подаче воды из котла в радиатор с использованием труб.

Минус такого устройства в том, что в замыкающий радиатор вода доходит уже холодной.

При таком устройстве однотрубный вариант является вполне эффективным.

Однотрубная схема водяного отопления лучше всего подойдет для двухэтажного дома, т.к. в доме с одним этажом могут возникнуть проблемы с размещением разгонного коллектора, который нужен для качественной работы конструкции.

Разгонный коллектор необходим, чтобы ускорить подачу тепла из труб в радиаторы, а также для того, чтобы поддерживать нужную температуру и снизить шум во время работы системы.

При этом эффективность работы зависит от того, насколько высоко будет располагаться коллекторная – именно поэтому ее установка для двухэтажного дома будет гораздо эффективнее.

Для двухэтажного дома все эти проблемы отпадают: коллектор будет работать тихо и эффективно поддерживать тепло в помещениях.

Коллектор однотрубной отопительной системы выглядит как продолжение труб, но в самом верху отопительной системы к нему подключает расширительный бак.

Однотрубная разводка недорогая, и это один из главных плюсов в ее пользу. Низкая цена сохраняется за счет того, что однотрубная разводка не требует большого количества труб.

Другой плюс данной конструкции в том, что ее можно прокладывать даже в сложных местах, например, под дверными проемами.

Однако однотрубная разводка водяного отопления имеет и минусы: для того, чтобы заменить вышедшие из строя элементы, вам придется полностью отключить ее, и неравномерность обогрева – от расстояния батареи до котла зависит качество нагревания.

Однако, как уже было написано, если несколько модернизировать конструкцию, а также правильно установить ее, то она будет лишена подобных недостатков.

Монтаж системы можно сделать в несколько этапов, они отличаются в зависимости от схемы.

Самый выгодный вариант – установка всех элементов системы (котла, разводки, тепломагистрали) полностью внутри дома, когда она берет начало у точки подачи и заканчивается у котла.

Подключение труб при однотрубной системе может быть двух видов: диагональным и нижним проходным.

Первый тип подключения выбирают чаще всего, т.к. он максимально эффективный.

Кроме того, в доме требуется установить расширительный бак (чаще всего его размещают на чердаке двухэтажного дома), который нужно подключить к разводке, водопроводной и канализационной системе.

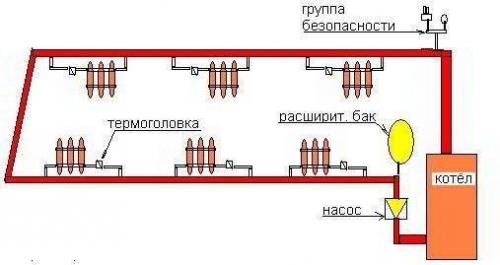

Схема поможет вам сделать все правильно.

Для двухэтажного строения есть свои особенности монтажа.

Однотрубная схема в этом случае должна включать радиаторы на каждом этаже, причем количество секций в них и их общее количество должно быть примерно одинаковым, чтобы температура была комфортной во всех помещениях двухэтажного дома.

Такой вариант не слишком красивый, зато легко реализуется и вполне эффективен.

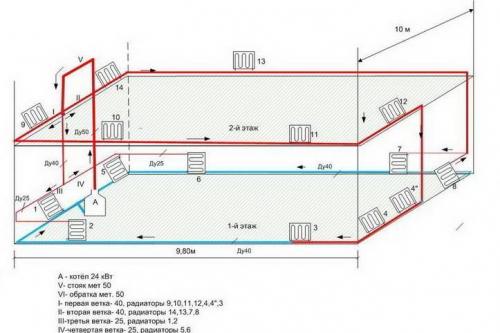

Изучите схемы, как устанавливается однотрубная разводка для двухэтажного дома, тогда вам легче будет определиться, какой вариант подходит именно для вашего строения.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/otoplenie-iz-propilenovyh-trub-v-chastnom-dome-vybiraem-truby

Какой диаметр трубы лучше для отопления частного дома. Грамотный подбор диаметра труб – насколько это важно?

При проектировании схем отопления (например, из полипропиленовых труб), крайне важно стараться избежать возможных потерь тепла, то есть уменьшить требуемые расходы энергии. Неправильно спланированные системы (как правильно разработать схему двухтрубной системы отопления Вы можете узнать. прочитав материал по этой теме) работают неэффективно. В результате, несмотря на большое потребление энергии в комнатах будет холодно и неуютно.

Трубы для монтажа системы выбирают не только с учетом физических и химических свойств материала, из которого они изготовлены. Длина и диаметр труб играют не последнюю роль в создании экономичной и эффективной системы.

Дело в том, что сечение труб оказывается влияние на гидродинамику в целом, поэтому от правильности выбора зависит, насколько тепло будет в доме.

Несведущие люди часто допускают распространенную ошибку, подбирая трубы для отопления – диаметр, считают они, должен быть максимально большим, чтобы циркуляции воды проходила свободно.

На самом деле, чрезмерное увеличение сечения труб приведет к тому, что давление в системе снизится ниже нормы, и радиаторы греть не будут.

Если необходимо подобрать диаметр труб для отопления частного дома, то, прежде всего, следует узнать, какой вид подачи теплоносителя будет использован. Если дом планируется подключить к общегородской тепловой магистрали, то все расчеты проводятся точно так же, как при оборудовании квартир.

При обустройстве систем автономного отопления, размер будет зависеть от выбранной схемы и вида труб. К примеру, размер труб для отопления для системы с естественной циркуляцией жидкости будет отличаться от аналогичного параметра при установке в схему циркуляционного насоса.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/otoplenie-iz-propilenovyh-trub-v-chastnom-dome-vybiraem-truby

Самотечная система отопления из полипропилена. Теоретическая подковка –, как работает самотек

Естественная циркуляция воды в системах отопления функционирует благодаря гравитации. Как это происходит:

1. Берем открытый сосуд, наполняем водой и начинаем подогревать. Самый примитивный вариант – кастрюля на газовой плите.
2. Температура нижнего слоя жидкости растет, плотность уменьшается. Вода становится легче.
3. Под воздействием притяжения верхний более тяжелый слой опускается на дно, вытесняя менее плотную горячую воду. Начинается естественная циркуляция жидкости, называемая конвекцией.

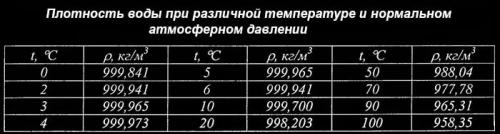

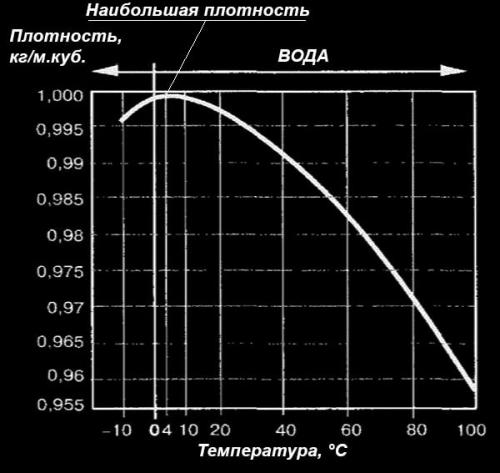

Справка. Зависимость плотности воды от температуры – не линейная. Чем сильнее греется жидкость, тем быстрее снижается ее плотность, что хорошо заметно на графике.

Пример: если нагревать 1 м³ воды от 50 до 70 градусов, он станет легче на 10.26 кг (ниже смотрим таблицу плотностей при различных температурах). Если продолжить нагрев до 90 °С, то куб жидкости потеряет уже 12.47 кг, хотя дельта температур осталась прежней – 20 °C. Вывод: чем ближе вода к точке кипения, тем активнее происходит циркуляция.

Аналогичным образом теплоноситель циркулирует самотеком по домашней сети теплоснабжения. Подогреваемая котлом вода теряет вес и выталкивается кверху остывшим теплоносителем, вернувшимся из радиаторов. Скорость течения при перепаде температур 20–25 °C составляет всего 0.1…0.25 м/с против 0.7…1 м/с в современных насосных системах.

Малая скорость движения жидкости по магистралям и приборам отопления вызывает такие последствия:

1. Батареи успевают отдать больше тепла, а теплоноситель – остыть на 20–30 °C. В обычной отопительной сети с насосом и мембранным расширительным баком температура падает на 10–15 градусов.
2. Соответственно, котел должен производить больше тепловой энергии после запуска горелки. Держать генератор на температуре 40 °C бессмысленно – течение замедлится до предела, батареи станут холодными.
3. Чтобы доставить до радиаторов потребное количество тепла, надо увеличить проходное сечение труб.
4. Фитинги и арматура с высоким гидравлическим сопротивлением способны ухудшить либо вовсе остановить самотек. Сюда относятся обратные и трехходовые клапаны, резкие повороты на 90° и сужения труб.
5. Шероховатость внутренних стенок трубопроводов не играет большой роли (в разумных пределах). Маленькая скорость жидкости – невысокое сопротивление от трения.
6. Котел на твердом топливе + самотечная система отопления может спокойно работать без теплоаккумулятора и смесительного узла. Благодаря медленному течению воды конденсат в топливнике не образуется.

Полипропилен двухтрубная система отопления. Особенности двухтрубных систем отопления

Двухтрубная система отопления представляет собой самую распространенную схему прокладки отопительных труб и подключения радиаторов. Она предусматривает использование двух труб – по одной осуществляется подача горячего теплоносителя, а по второй он отводится к отопительному котлу. Данная схема отличается высокой эффективностью и обеспечивает равномерное распределение тепла по всем обогреваемым помещениям.

Однотрубные системы отопления, в отличие от двухтрубных, обладают целым рядом недостатков:

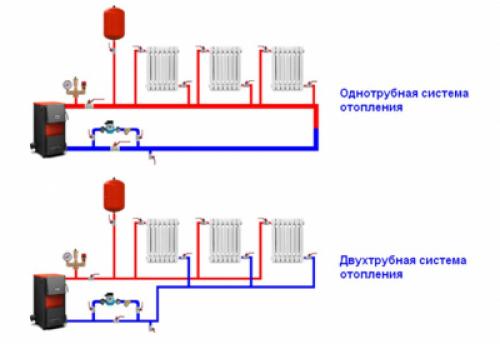

Различие в работе однотрубных и двухтрубных систем отопления хорошо иллюстрирует данная картинка.

• Более ограниченная длина контура;
• Неравномерное распределение тепла по обогреваемым помещениям – страдают самые последние комнаты;
• Трудно отапливать многоэтажные здания;
• Повышенное гидродинамическое сопротивление в системе отопления;
• Отсутствие раздельной регулировки температуры обогрева в разных комнатах;
• Трудности в ремонте – нельзя снять неисправную батарею без остановки всей системы.

Некоторая часть вышеупомянутых проблем частично решается с помощью схемы «ленинградка», но и это не является полноценным выходом из ситуации.

Однотрубные системы отопления востребованы там, где двухтрубные схемы являются явным излишеством. Например, они монтируются в небольших домиках на 2 или 3 комнаты – здесь можно немного сэкономить на трубах.

Двухтрубная система отопления предусматривает прокладку двух параллельных труб, к которым подключаются радиаторы. Теплоноситель из подающей трубы поступает в отопительные приборы, после чего отправляется в обратную трубу (обратку). Несмотря на более внушительные финансовые и трудовые затраты, готовая система получается более функциональной в эксплуатации и удобной в ремонте.

Двухтрубное отопление активно используется для обогрева помещений и здания различного назначения. К ним относятся одноэтажные частные дома и коттеджи, многоэтажные многоквартирные дома, а также промышленные и административные постройки. Иными словами, сфера его применения отличается своей широтой.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/soedinenie-polipropilenovyh-trub-sistem-otopleniya-mesto-radiatorov-v-sisteme-otopleniya

Из каких труб сделать отопление в частном доме. Что влияет на выбор?

Часто при сравнении труб выделяют характеристики, которые имеют только технологическое значение, но при этом не облегчают выбор для конечного потребителя. Есть свойства, которые никак не отражаются в характеристиках, но на них при этом следует обращать внимание.

• Рабочее давление – характеристика отражает предельное воздействие, при котором разорвется труба. В системах водоснабжения и отопления частного дома этот показатель обычно небольшой (1,5 – 4 бар). Выбранная труба должна отвечать требованиям по рабочему давлению системы. Если один материал выдерживает 20 бар, а другой 60, то для конечного потребителя это уже не имеет значения.

Давление в системах отопления и водоснабжения зависит от размера и этажности здания. Например, в многоквартирных домах оно может составлять 7 – 12 бар, так как для подъема жидкости на большую высоту требуется большее усилие.

• Гидравлическое сопротивление – это характеристика отражает свойство магистрали замедлять движение теплоносителя. Например, гофрированные трубы отличаются высоким сопротивлением, поэтому напор в них будет ослабевать быстрее, чем в гладких.
• Термоустойчивость – способность сохранять стабильность характеристик и геометрии (линейное расширение) при движении нагретого теплоносителя. На этот параметр следует обращать внимание при подборе магистралей для систем отопления. Системы с холодной водой менее требовательны к термоустойчивости магистрали, соответственно трубы в них прослужат дольше.

Выделение вредных примесей в воду важно учитывать при проектировании систем водоснабжения питьевой водой.

• Устойчивость к гидравлическим ударам – значение этого параметра часто преувеличивают для систем частного дома. Скорость движение теплоносителя или воды не такая большая, чтобы мог быть нанесен урон стенкам трубы или запорной арматуре.

Характеристики соединений

На надежность трубы влияет способ их соединения. У разных изделий установки фитингов может выполнять различными способами.

• Скрытая укладка – это означает, что трубы прячут под отделку или замуровывают в стяжку. Недостаток этого способа заключается в сложности визуального осмотра. Также для ремонта потребуется снимать отделку или разбирать стяжку. Такой способ монтажа предъявляет высокие требования к надежности соединений.
• Открытый способ монтажа упрощает доступ для ремонта, при этом он предъявляет повышенные требования к аккуратности монтажа. Некоторые виды трубы можно укладывать только открыто.

Разводка в котельной выполняется только открытым способом.

• Неразборные соединения осуществляются методом сварки, пайки или прессованием, этот вид соединения не предполагает ремонта. В случае протечки часть трубы срезают и делают новый стык. Часто неразборные соединения используют при скрытой укладке.
• Разборное – обычно осуществляется с помощью фитинга и гайки, оно допускает возможность ремонта и замены отдельных элементов. Разборные соединения редко выполняют скрытым способом, так как они считаются менее надежными. Если соединение прячут за отделкой, то обычно для обслуживания оставляют доступ через ревизионный люк. Разборные соединения используют при подключении труб к различным приборам.
