Важно изначально определиться, как соединить радиаторы отопления между собой. Говоря языком специалистов, следует решить каким из способов обвязки отопительных приборов воспользоваться.

Для всех типов отопительных систем применяются два способа прокладки трубопроводов:

Два варианта: двухстороннее и одностороннее расположение трубопровода отопления

Однотрубная схема

Системы, в которых транспортировка горячей воды в качестве теплоносителя осуществляется по одной магистрали, являются менее эффективными по следующим причинам:

Полезная формула для тех, кто только планируете «прогреться»

• Практически не позволяют регулировать нагрев отдельного прибора;
• По мере удаления от источника теплоносителя его температура постепенно падает и последний радиатор в цепи может оказаться еле теплым, а то и вовсе холодным;
• При аварийной ситуации на любом участке сети приходится полностью отключать отопление.

К сведению!
Единственное преимущество такого типа разводки труб отопления по сравнению с двухтрубной — его низкая цена.

Подобные однотрубные отопительные системы применяются в основном в многоэтажках при централизованном обеспечении потребителей теплом.

Двухтрубная схема

В частном секторе для создания автономных (закольцованных на одном потребителе) систем отопления чаще всего применяют двухтрубную схему обвязки радиаторов:

• Одна из труб подающая теплоноситель к прибору;
• Другая для обратного движения к источнику нагрева теплоносителя (котлу).

Простая двухтрубная система выглядит подобным образом

Все батареи в системе подключаются параллельно, так что две магистрали работают совершенно обособленно и соединяются лишь на концевом радиаторе.

Двухтрубная схема подключения радиаторов дает следующие преимущества:

• Возможность регулирования нагрева каждого прибора в цепи, что обеспечивает создание максимально комфортных условий в различных помещениях;
• Вне зависимости от расстояния между котлом и батареей, каждый из приборов одинаково нагревается;
• При необходимости ремонта или замены на любом участке системы не требуется ее полное отключение.

Теперь мы поговорим о том, как правильно подсоединить радиатор отопления своими руками.

Диагональное подключение радиаторов отопления. Двухтрубный вариант подключения

Рассмотрим ее особенности:

1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

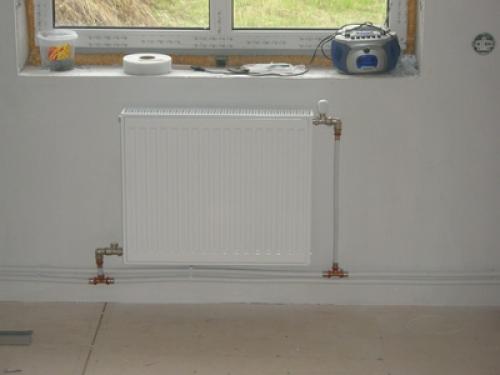

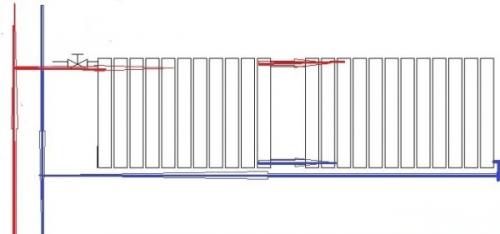

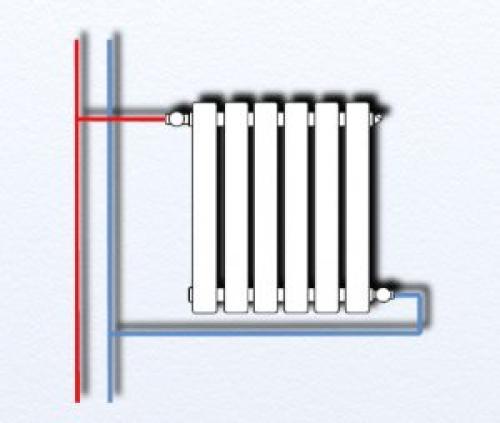

Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод

Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

1. Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:

• длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
• короткий — пролегает от первого.

По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления. так же, как и в предыдущем случае, подключаются диагонально.

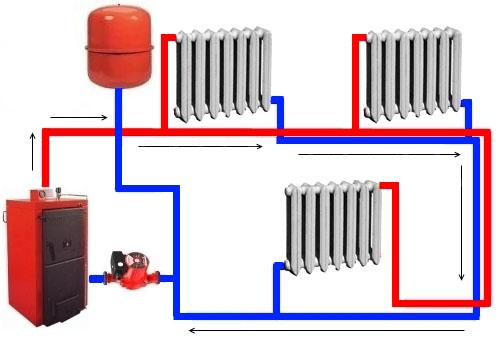

Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом

Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

В системе есть возможность автоматического регулирования температуры

Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

Соединение секций алюминиевых радиаторов. Можно ли наращивать батареи в квартире

Соединение секций радиатора отопления вполне возможно в большинстве случаев. Наращивание делают тогда, когда температура воздуха в помещении слишком низкая из-за недостаточной теплоотдачи приборов отопления. Это является результатом неправильного расчета системы обогрева – с учетом площади комнат и с игнорированием высоты потолков, качества утепления, габаритов и количества оконных проемов, прочих факторов.

Важно! Снижение тепловой отдачи прибора связано с некорректной работой котла или образованием отложений на внутренних стенках радиаторов. Поэтому до начала работ нужно понять причину проблем и устранить ее.

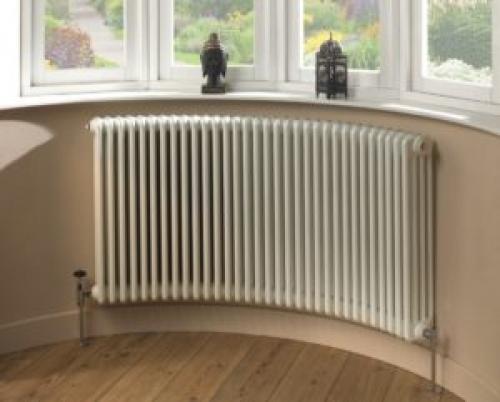

Секционные радиаторы можно наращивать путем соединения дополнительных элементов между собой

Предварительно перед наращиванием отопления желательно посмотреть наглядное

Соединение возможно не с любыми биметаллическими приборами, это также нужно учитывать.

Существуют следующие варианты радиаторов:

1. Секционные модели – самые популярные, технические параметры позволяют устанавливать их в многоквартирных современных домах с централизованной системой отопления. В состав приборов входит набор отдельных секций, поэтому сборка, наращивание сложностей не представляют.
2. Литые – оптимальный выбор для установки в системах с нестабильными показателями давления. Недостатки – дороговизна, невозможность уменьшать или увеличивать количество секций.

То есть литые радиаторы отопления не наращивают, соединение секций и применение дополнительных элементов для них невозможно. Понимание, как увеличить размеры батареи отопления секционного типа, позволит создать в каждом помещении оптимальный микроклимат.

Ключ для соединения радиаторов. Радиаторный ключ — виды, размеры, как сделать своими руками

Если собираетесь произвести  ремонт радиатора ,  добавить или убрать  у него лишние секции, тогда вам понадобится ниппельный ключ для радиатора. В статье  мастер   сантехник  расскажет, о видах таких ключей, а также особенности изготовления их самодельных вариантов.

Виды работ с радиаторами отопления

В настоящее время во многих квартирах установлены современные  биметаллические  или  алюминиевые радиаторы  отопления. Такие агрегаты могут быть монолитными и секционными. Разница заключатся в том, что в секционных моделях возможен монтаж и демонтаж отдельных стандартных секций.

Подобные устройства специально спроектированы так, чтобы разбираться максимально легко. Поэтому добавление/снятие отдельных участков можно осуществлять не только в целях ремонта и замены поврежденных элементов, но и для  регулировки теплового баланса  помещения. Добавление секций увеличит среднюю температуру в комнате, а их снятие – снизит.

Почти все модели старых  чугунных радиаторов , устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей.

На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного  демонтажа .

Особенности инструмента

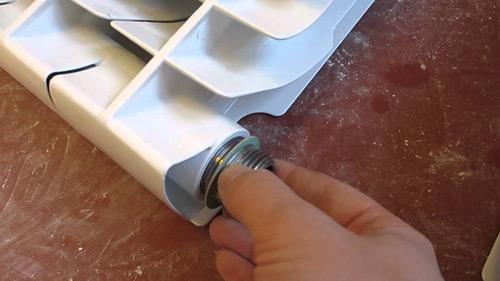

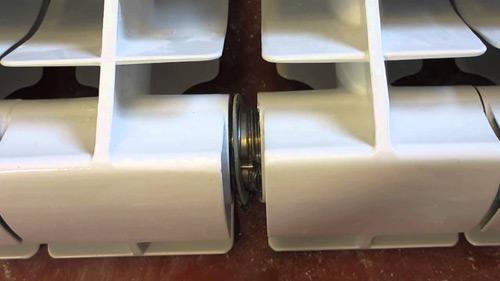

Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу.Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.

При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.

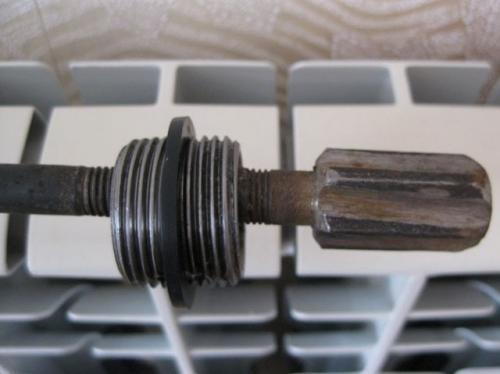

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.

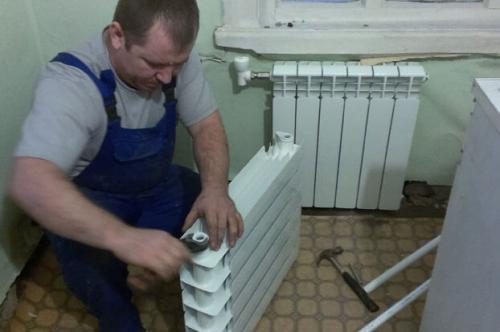

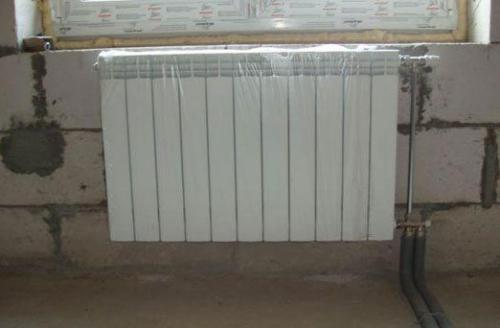

Как правильно собрать алюминиевый радиатор отопления. Монтаж алюминиевых радиаторов отопления своими руками

Алюминиевые радиаторы, по мнению специалистов, на сегодня зарекомендовали себя как эффективные и универсальные теплоснабжающие приборы. Их основное преимущество заключается в наилучшем соотношении между их стоимостью и теплоотдачей. Современные алюминиевые радиаторы позволяют эффективно их использовать в имеющихся условиях теплоснабжения, главное — правильно выполнить монтаж алюминиевых радиаторов отопления.

Работа выполняется в следующем порядке:

1. Прежде, чем производится установка алюминиевого радиатора отопления, отмеряют середину проема окна. Эта отметка является основным ориентиром при проведении монтажа алюминиевых радиаторов отопления. Упростить измерения поможет использование строительного уровня — хорошо, если он будет лазерным.
2. Рулеткой размечают середину окна и по уровню проводят вертикаль. Дальше измеряют высоту стены в промежутке от пола до подоконника. Потом отступают от подоконника 10 сантиметров и проводят горизонтальную линию, которая будет верхней границей отопительного прибора.
3. Теперь нужно измерить алюминиевый радиатор. Петли в семисекционной батарее будут располагаться между первой и второй секциями, а также между шестой и седьмой. Требуется узнать расстояние между перечисленными секциями. В данном случае это 42 сантиметра. По обе стороны от вертикали отмеряют по 21 сантиметру и на горизонтали ставят метки. Разметка для верхних петель завершена.

Для определения месторасположения нижних петель измеряют расстояние между верхней и нижней трубами прибора. Например, в радиаторе Стера это 40 сантиметров. Теперь от каждой из этих меток отступают вниз на 40 сантиметров и ставят отметки. Дальше следует установка алюминиевых радиаторов отопления.

Радиаторный ключ — виды, размеры, как сделать своими руками

На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного.

Особенности инструмента

Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.

При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.

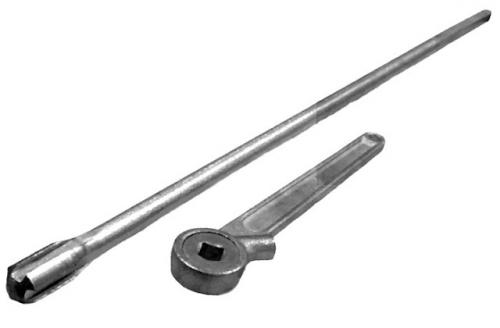

Классификация

По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.

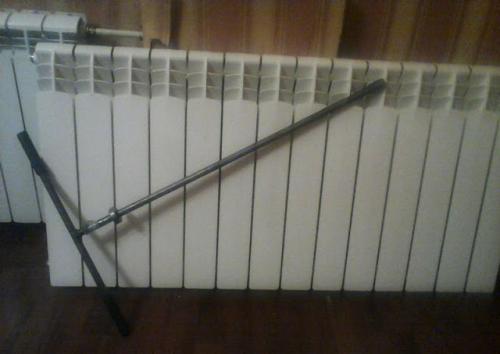

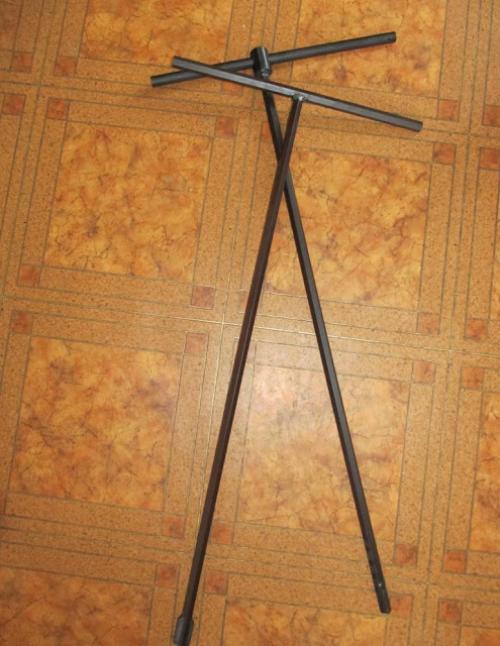

По форме различают прямые и Т-образные ключи. К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.

По виду радиаторов, для которых возможно применение ключа, они подразделяются на:

• Используемые для современных радиаторов;
• Используемые только для старых чугунных моделей;
• Комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).

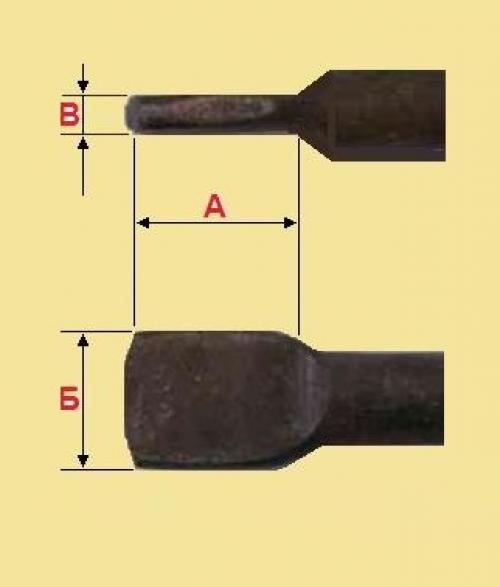

Различия по размеру рабочей части

Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.

«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм. Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом.

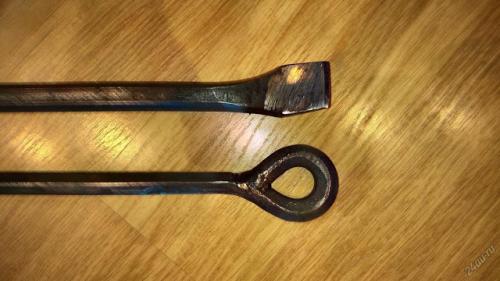

Как сделать самостоятельно

Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).

Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.

Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.

Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.

ВидеоВ сюжете - Пошаговая инструкция скручивания и раскручивания алюминиевого радиатора автономного отопления состоящей из нескольких секций

В сюжете - Делаемсвоими руками

В сюжете - Как выковать ключ для батарей-радиаторов

В сюжете - Как сделать ключ для разборки радиаторов отопления

Советы по применению

Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами. Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.

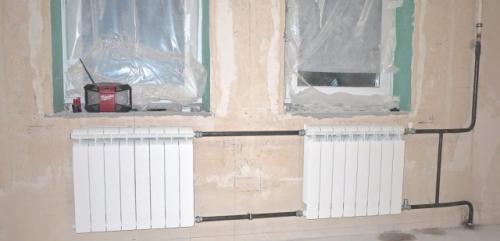

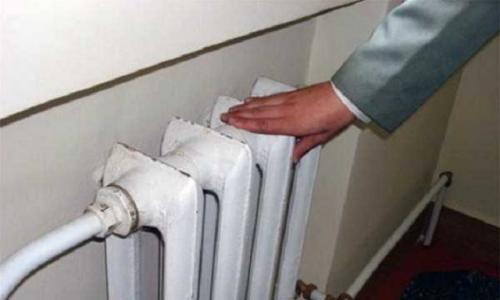

Как соединить два стальных радиатора. Можно ли наращивать батареи в квартире

Правильно соединить два радиатора отопления между собой несложно, гораздо проблемнее проконтролировать результат работы. Проверить качество сборки под давлением воды можно лишь при заполнении системы отопления перед началом отопительного сезона. В этом случае существует определенный риск появления течи на плохо упакованном соединении, в результате – скандал с соседями снизу и долгие препирательства с ЖЭКом. Поэтому браться за соединение отопительных радиаторов можно лишь в том случае, если уверены в том, что сможете соединить трубы и гайки на секциях на гарантированно качественном уровне.

Кроме того, прежде чем планировать наращивание батарей отопления в квартире, нужно учесть следующее:

• Закон прямо запрещает демонтаж, замену или наращивание количества радиаторов отопительной системы. Формально нарастить батарею отопления в квартире могут лишь работники ЖЭКа по согласованию с теплосетью;
• Реальные технические характеристики системы в многоэтажном доме могут не соответствовать проектным данным. Это самая серьезная проблема, решить которую собственными силами очень сложно.

Для частника наращивание количества обогревателей ограничено лишь сопротивлением теплообменника котла

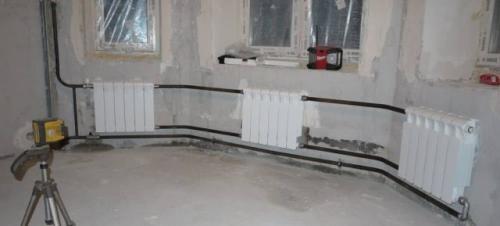

Понятно, что схема соединения радиаторов отопления в частном доме может быть достаточно произвольной, нужно лишь правильно посчитать площадь сечения труб на выходе из котла отопления и сравнить с изменением аналогичной характеристики после предполагаемого наращивания радиаторов отопления. Обычно для одно-двухэтажных зданий проблем с соединением двух батарей отопления между собой не возникает. В остальных случаях хозяева, перед тем как присоединить дополнительные секции радиаторов отопления, устанавливают между ними балансировочные краны – задвижки, с помощью которых выравнивают давление и обеспечивают стабильное отопление по всем этажам, от подвала до утепленного чердака.

Как быть юридически с наращиванием секций радиаторов

Любые обращения в ЖЭК или в управляющую компанию с просьбой разрешить дополнительное присоединение радиаторов отопления заканчиваются ничем. Конторы теплосети также не реагируют на просьбы об увеличении количества регистров. Причина такого поведения проста – они не знают, как правильно сделать перерасчет характеристик системы отопления, чтобы установка дополнительных радиаторов не сказалась на уровне обогрева в других квартирах, подключенных к стояку.

Чугун нужно промывать или менять на биметалл

Можно проигнорировать требования и ожидать, что вполне реально, штрафных санкций за переделку. Так поступают практически все, кому приходится жить в старых хрущевках с чугунными батареями.

Второй путь сложнее:

• Нужно заказать проект расчета балансировки расхода по стояку с учетом того, сколько планируется соединить дополнительных радиаторов. Документы массово делают для тех, кто переходит индивидуальное отопление, поэтому все это реально;
• Получить решение суда о понуждении ЖЭКа или управляющей компании выполнить работы. Правда, присоединить радиаторов больше, чем указано в проекте, не получится.

На законное решение проблемы наращивания батарей могут уйти годы, поэтому нужно искать компромисс. Возможно, поставить дополнительные секции или заменить чугунные батареи на более современные биметаллические модели. Формально это решение проблемы.

Что сделать с системой отопления

Наращивание количества радиаторов отопления, подключенных к одному стояку, может не дать требуемого эффекта, даже если вместо штатной «восьмерки» соединить 20-30 дополнительных радиаторов отопления.

Для того чтобы система заработала, необходим определенный перепад давления горячей воды в трубах. Чем он выше, тем больше скорость потока и выделение тепла на радиаторах. На старых, забитых ржавчиной и грязью теплоцентралях давление падает очень быстро.

Если квартира на первом-втором этаже, то есть смысл попытаться присоединить несколько дополнительных радиаторов. На последних этажах многоквартирного дома можно даже соединить в одну конструкцию две-три батареи. Греть будут только регистры первой, присоединенные дополнительные секции на остальных радиаторах так и останутся холодными.
