Подключение радиаторов отопления схемы обвязки. Неправильные способы подключения

Подключение радиаторов отопления схемы обвязки. Неправильные способы подключения

Радиаторы обычно монтируют без проблем, но того же нельзя сказать о некоторых компонентах системы.

Головка терморегулятора

Ошибки при монтаже устройства приводят к падению эффективности работы. Наиболее часто проблемы вызывают:

Вертикальное размещение головки делают, чтобы она не выпирала в сторону, мешая хождению или уборке. Это приводит к нагреву сильфона, поскольку теплоноситель поднимается от клапана вверх. Для исправления необходимо остановить эксплуатацию, демонтировать устройство, затем установить вновь, расположив горизонтально.

Фото 3. Неправильное вертикальное подключение термоголовки к батарее (слева), правильное горизонтальное размещение (справа).

• Размещение термоголовки в нише или аналогичных ограниченных пространствах. Это приводит к снижению конвекции: тепло оседает в замкнутом объёме, аккумулируется и неправильно отражается от окружающих стенок. Таким образом уменьшается эффективность обогрева.
• Установка штор так, что они закрывают термоголовку. Данный фактор приводит к неправильному определению устройством температуры в помещении. Сильфон перестаёт срабатывать, когда в этом есть необходимость. Решение этой проблемы — вынос датчика на стену, не закрытую лишними предметами. Большинство термоголовок разрешено монтировать на расстоянии до двух метров от труб.
• Важную роль также играет качественная настройка прибора. Рекомендуется пригласить специалиста, который проверит правильность работы и, если возникнет необходимость, изменит характеристики.

Байпас

Проблемы с устройством обычно возникают при замене радиаторов неквалифицированным человеком. Особенно это касается случаев, в которых чугун меняют на другой материал.

Наиболее типичны две ошибки:

• Монтаж на байпасной трубе подачи шарового крана, предназначенного для пуска воды в систему. Через устройство не должен проходить весь теплоноситель: лишь небольшая часть, которой хватит для эксплуатации.
• Байпас подключен к обвязке через смеситель с трёхходовым краном. Теоретически это разрешает регулировать теплоотдачу котла, но практически приводит к порче прибора.

Обе ошибки достаточно легко исправить, изменив принцип подключения байпаса. Следует также отметить несколько правил:

1. Запрещается ставить байпас на свободную трубу в многоквартирных домах.
2. Запрещается установка запорных арматур и клапанов.
3. Допускается уменьшение труб на один типичный размер.

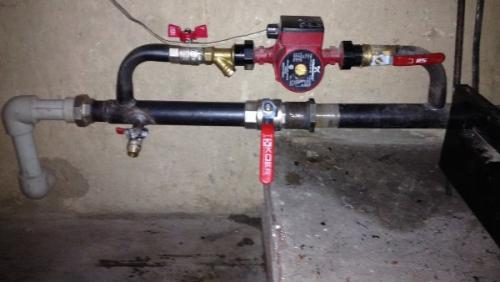

4. В энергонезависимой гравитационной системе необходим насос, причём его подключают исключительно к байпасу.

Внимание! Названные проблемы касаются исключительно многоквартирных домов, в которых они приводят к разбалансировке всей системы. Следствием таких ошибок становится уменьшение количества тепла, которое получают соседи по магистрали

Виды монтажа, описанные выше, нежелательны, но редко приводят к авариям в частных строениях. Это связано с отсутствием других пользователей, у которых может быть иная конфигурация системы, неспособная сочетаться с остальными.

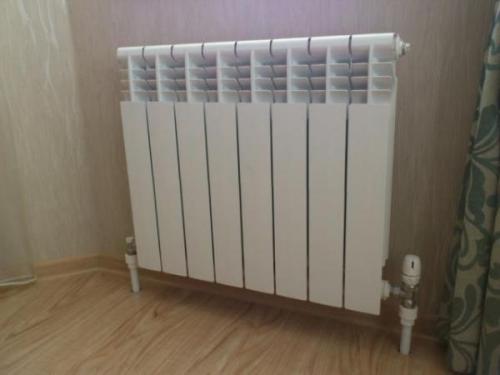

Нижнее подключение радиаторов отопления. Подключение батарей отопления с нижним подводом

Система отопления – это сложная инженерная коммуникация, которая требует правильных расчетов и использования качественных элементов: радиаторов, фитингов, кранов и остального. Малейшие просчеты способны негативно сказаться на работоспособности устройств и ухудшить обогрев помещений. Одной из важных задач при проектировании отопления остается выбор схемы подключения. Радиаторы можно присоединять к трубам разными способами, и оптимальный выбирается исходя из конкретных параметров системы.

В этой статье мы рассмотрим популярную схему подводки труб к радиатору – нижнюю. Узнаем, в каких случаях ее предпочтительно использовать и в чем преимущества и недостатки такого решения.

В каких системах практикуется нижний подвод

Сама по себе подача рабочей жидкости в батареи снизу вверх противоестественна, что логично с учетом силы притяжения. В связи с этим не рекомендуется использовать нижний подвод в системах отопления с самотечным передвижением воды. Однако на этом ограничения не заканчиваются.

Если сделать двустороннее подключение снизу, где обратный патрубок подключается по классической схеме, на подаче ставится клапан. Пропускная способность у него меньше, чем у футорки с вставленным фитингом. Из-за этого сопротивление батареи становится выше номинального в два раза. Следовательно, придется ставить насосное оборудование большей мощности и кардинально пересматривать процессы гидравлических расчетов.

В случае с нижней подводкой с одной стороны трудностей еще больше:

• локальное гидродинамическое сопротивление радиатора вырастает, поскольку через 1 отвод проложено 2 идущих навстречу друг друга канала с небольшим условным проходом;
• возникают сложности с монтажом арматуры;
• невозможна установка инжекционного узла с отдельным дросселем и термостатной головкой из-за нехватки свободного пространства. Следовательно, появляются неточности регулировки температуры.

И все же: в каких ситуациях будет уместно нижнее подключение? Подобная схема лучше всего подойдет для двухтрубной системы с попутным движением рабочей среды или же лучевой развязки. А вот в случае с однотрубным стоит отказаться от такой затеи. Будет сложно произвести балансировку отопительной системы и наладить ее стабильное функционирование.

Особенности нижней подводки, преимущества и недостатки

Принято считать, что нижнее подключение радиаторов приводит к теплопотерям от 15 до 20%. Но это будет актуальным лишь в том случае, если теплоноситель циркулирует по системе отопления естественным образом. При наличии насоса вода будет стремительно передвигаться по контуру и равномерно прогревать все части батареи.

Популярность нижнего подключения объясняется и тем, что скрытая прокладка труб в полу выглядит более эстетично. На виду остаются только отопительные приборы, которые без проблем вписываются в любой интерьер.

Правильный монтаж батарей отопления с нижней подводкой

Перед тем, как подключить радиатор, его нужно собрать в лежачем состоянии. Устанавливаются сразу все элементы арматуры. У вас на руках должны остаться 2 прямых пресс-фитинга либо соединение под накидную гайку.

Вместо футорки здесь есть клапан нижней подводки. Герметизацию этого изделия выполняют посредством кольцевого уплотнения. Рекомендуется обязательно отметить на гайке расположение отверстия на хвостовике. Это нужно затем, чтобы после установки оно получилось четко вертикальным.

Остальные действия по подключению радиатора отопления:

1. В случае с односторонним подводом на отвод с противоположной стороны и в один из верхних ставится пробка. В оставшийся крепится кран Маевского.
2. Нужные запорно-регулирующие приспособления полностью устанавливают с использованием герметизирующего вещества.
3. Батарею монтируют и прикрепляют.
4. Выполняют завершающее подключение к отопительной системе.

Таким образом, при наличии элементарных навыков и необходимых приспособлений можно самостоятельно подключить батареи по нижней схеме. Но стоит понимать, что все должно быть выполнено четко. Если не уверены в своих силах, заручитесь помощью мастеров. Они сделают все быстро, аккуратно и гарантированно качественно.

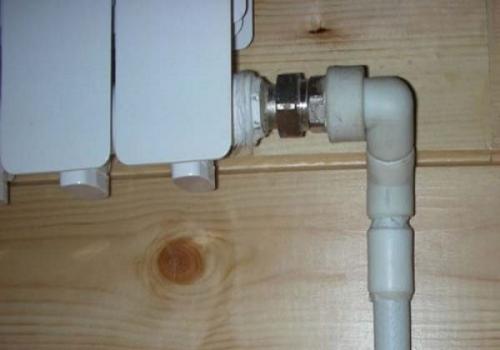

Неправильное подключение радиаторов отопления. Самые неудачные варианты разводки радиаторов отопления

На чтение 2 мин.

От того, как были подключены радиаторы в доме, зависит насколько будет тепло в зимний период. Батарея может греть очень слабо или вообще не отапливать, если разводка была выполнена неправильно.

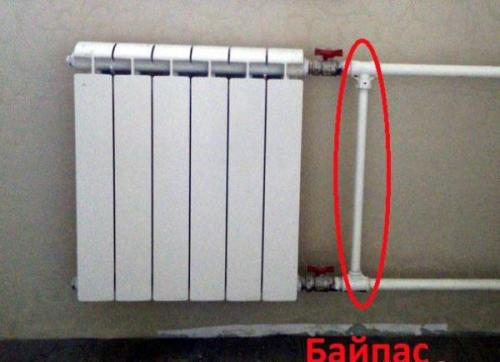

Неправильная установка байпаса

Байпас – это специальная перемычка, соединяющая две трубы, по которым идет вода к радиатору. Она служит для альтернативного направления движения жидкости. От ее установки зависит, насколько сильно будет греть радиатор.

Часто бывает так, что при смене места радиатора удлиняются трубы, ведущие к новому расположению, а место перемычки остается таким же. Часто байпас устанавливают очень близко к стояку, что приводит к нулевой циркуляции в секциях батареи. Это происходит из-за того, что теплая вода пробегает непосредственно через перемычку.

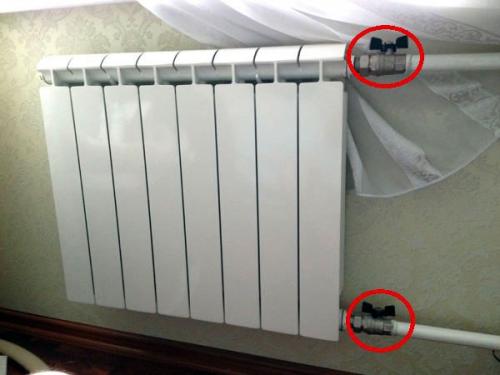

Отсутствие в системе двойного или тройного крана приводит к более плачевным последствиям. Из-за отсутствия возможности регулировки в отопительной системе остается прямая циркуляция воды и полностью непрогретые батареи. В данном случае необходимо полностью переделывать монтаж и устанавливать двойной или тройной кран на тройник байпас. Другим вариантом может стать перенос перемычки ближе к радиатору и дальше от стояка.

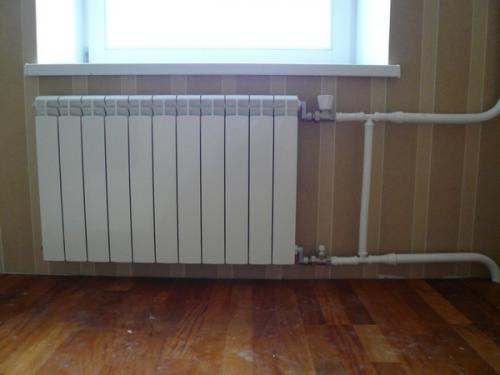

Неправильное подключение труб к радиатору

Если в двухтрубную систему устанавливаются слишком длинные радиаторы, то может возникнуть проблема с прогревом дальних секций. Она образуется при условии, что трубы подключены к батарее с одного бока.

Решается проблема с помощью диагонального подключения: первая труба подключается справа сверху, а вторая слева снизу. Таким образом вода равномерно поступает в обе части радиатора и хорошо прогревает комнату.

Подключение по обратной схеме

Является самой распространенной ошибкой при разводке труб. Правильная схема должна содержать следующие принципы – к верхнему входному патрубку осуществляется подача теплоносителя, а от нижнего происходит отвод тепла. Если перепутать эти элементы, то отопительная мощность радиаторов уменьшается вдвое.

Подобная ошибка типичная при самостоятельном подключении, так как для любого сантехника это азы, которые невозможно нарушить.

Уклон труб

При неправильном уклоне труб удаление воздушных пробок из системы становится затруднительным, что приводит к снижению отопительной мощности. Труба с горячей водой должна иметь уклон в сторону расширительного бака, тогда как обратная труба должна направляться к отопительному котлу.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/shema-nizhnego-podklyucheniya-radiatorov-otopleniya-i-ih-obvyazka-batarei-otopleniya-s

Схема подключения биметаллических радиаторов отопления. Установка биметаллических батарей

В ней четко описана процедура подключения биметаллических радиаторов отопления для определенной модели. Надо отметить, что монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. И снимать эту упаковку нельзя до завершения всего процесса установки.

Рассмотрим, как подключить биметаллический радиатор отопления самостоятельно. При проведении монтажных работ надо учитывать следующие нюансы:

• располагать батарею лучше следует по центру окна;
• устанавливается оборудование только в горизонтальном положении;
• обогревательные детали устанавливать надо на одном уровне в пределах помещения;
• от стенки до батареи расстояние должно быть от 3 до 5 см. Слишком близкое расположение отопительной системы к стене будет приводить к тому, что тепловая энергия станет распределяться нерационально;
• от подоконника надо выдерживать расстояние 8-12 см. При слишком маленьком зазоре тепловой поток от батареи снизиться;
• между радиатором и полом расстояние должно быть 10 см. Если установить прибор ниже, эффективность теплообмена понизится. Также неудобно будет проводить очистку пола под батареей. А вот слишком высокое расположение отопительного агрегата станет причиной того, что температурные показатели внизу и вверху комнаты будут сильно отличаться.

Алгоритм монтажа биметаллического радиатора следующий:

1. проводится разметка места для установки на стене кронштейнов;
2. фиксация кронштейнов. Если стена кирпичная либо железобетонная, то кронштейны закрепляются при помощи дюбелей и цементного раствора. Если вы имеете дело с гипсокартонной перегородкой, то фиксация осуществляется двусторонним креплением;
3. на кронштейны ставится батарея;
4. радиатор подсоединяется к трубам;
5. устанавливается термостатический клапан либо краник;
6. вверху батареи ставится воздушный клапан.

Ниже приведены некоторые рекомендации касательно самостоятельной установки биметаллического отопительного прибора:

• перед началом монтажа следует перекрыть поступление теплоносителя в систему на выходе и входе. В трубопроводе жидкость должна отсутствовать;
• перед установкой необходимо проверить комплектность батареи. Радиатор должен быть в собранном виде. В противном случае нужно провести сбор агрегата согласно инструкции производителя;
• во время сборки абразивные материалы использовать запрещено. Поскольку конструкция батареи должна быть герметичной. А абразивные вещества могут разрушить материал устройства;
• в биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба. Об этом нужно помнить во время затягивания крепежных деталей;
• при соединении санитарно-технических фитингов большую роль играет правильный выбор материала. Как правило, используют лен с термически стойким герметиком. Применяются нити Tangit либо лента ФУМ;
• перед началом установки вы должны иметь четко спланированную схему подключения радиатора. Тут надо отметить, что схема подключения биметаллических радиаторов отопления может быть нижней, диагональной либо боковой;
• когда монтаж закончен, проводят включение прибора: плавно открываются все вентили агрегата, преграждавшие ранее путь теплоносителю. Если открыть краники резко, можно спровоцировать засорение внутреннего трубного сечения либо вызвать гидроудар. После того, как вентили открыты, следует спустить лишний воздух при помощи воздухоотводчика;
• не стоит перекрывать биметаллические батареи экранами, устанавливать их в стенных нишах. Это приведет к тому, что теплоотдача прибора резко снизится.

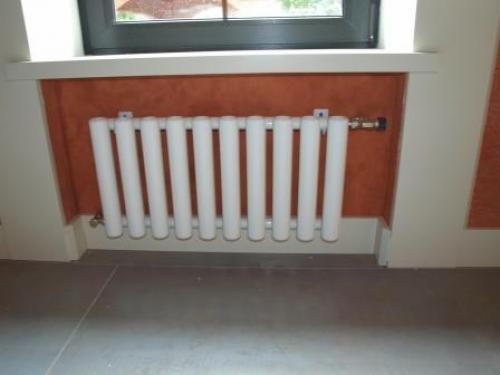

Боковое подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены. Отопление своими руками

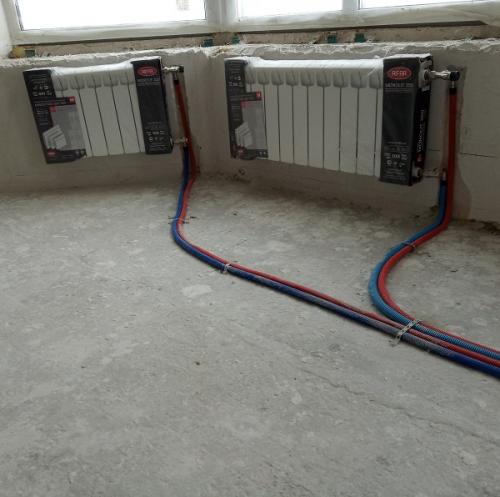

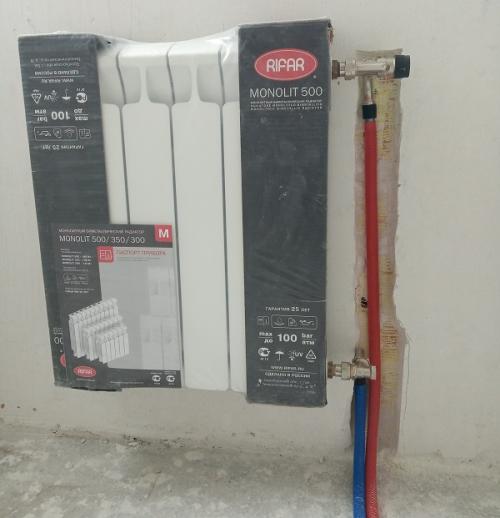

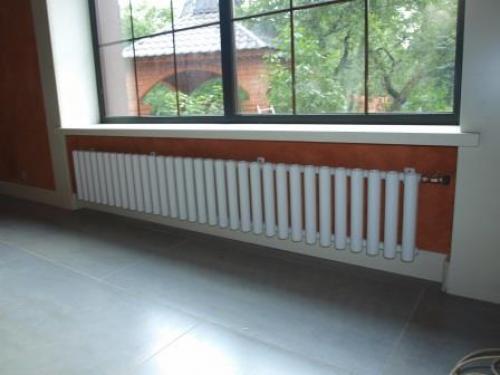

Боковое подключение радиаторов из стены – очень распространенный тип подключения. Он с одинаковым успехом применяется как для лучевой радиаторной разводки (коллекторной), так и для двухтрубной.

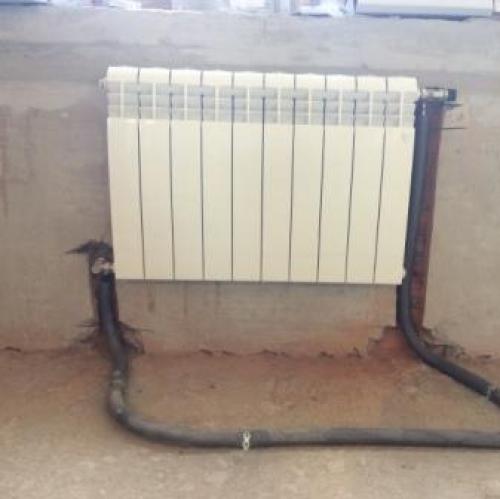

При боковом подключении радиаторов из пола рекомендуется организовать подачу теплоносителя в верхней части радиатора, а обратку – в нижней. Причем, желательно по диагонали.
Это позволяет повысить эффективность работы радиаторов.
При подаче теплоносителя в верхней части, возникает так называемая архимедова сила, обусловленная возникновением дополнительного напора жидкости из-за увеличения ее плотности при охлаждении.
При охлаждении жидкости, плотность ее увеличивается и усиливается стремление к движению вниз по сравнению к вновь поступающему в радиатор теплоносителя с более высокой температурой (и меньшей плотностью). Такой движение стимулирует проток жидкости через радиатор и создает дополнительный напор.
Подключение труб радиаторной разводки с противоположных сторон радиатора позволяет более полно использовать всю поверхность радиатора, отдавая этим больше тепла и повышая этим эффективность его применения.
Можно также организовать подачу и обратку теплоносителя на одном уровне или с одной стороны, если этого требует условия его размещения. Эффективность его применения снизится, но не критично.
Незначительный объем работ по штроблению стен под трубы отопления, вполне компенсируется эстетичностью результата: только внешний вид радиатора и запорной арматуры, никаких труб.
Для подключения труб к радиаторам с боковым подключением применяют запорно-регулирующую арматуру .
Для подачи – термостатические вентили, для обратки – запорные вентили.
Термостатические вентили позволяют регулировать расход теплоносителя в радиатор в ручном режиме, или автоматически, при использовании термостатической головки.
Запорные вентили предназначены для отключения радиаторов.
При правильном подборе арматуры радиаторной разводки и правильном монтаже, применение запорно-регулирующей арматуры позволяет временно отключать каждый радиатор с целью замены или снимать его для проведения отделочных работ.

Боковое подключение радиаторов отопления. Схемы и способы подключения радиаторов

Существует два типа подключения радиаторов: боковое и нижнее.

Стандартное исполнение большинства отопительных приборов – боковое подключение: справа и слева есть по два присоединительных отверстия. Два из них занимаются при подключении к трубопроводу, в один (вверху, напротив подающего трубопровода) вкручивается воздухоотводчик, а четвертый обычно остается свободным и его закрывают заглушкой.

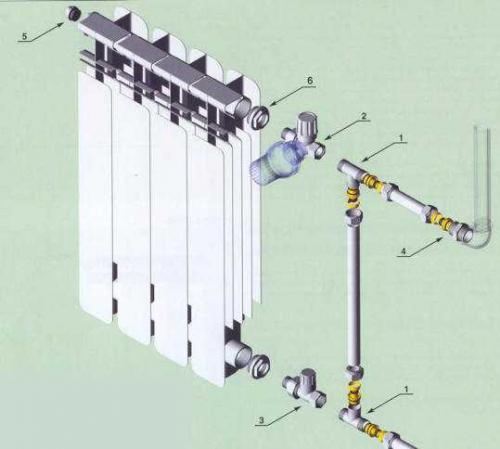

Схема сборки и подсоединения радиатора с боковым подключением (Тут использованы металлопластиковые трубы, но принцип и для других труб останется тот же, уйдут или изменятся только фитинги)

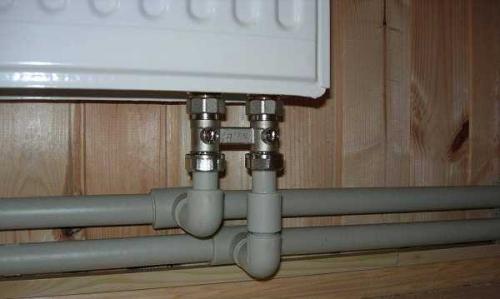

Радиаторы с нижним подключением, как правило, делают по заказу. При этом типе подключения два патрубка расположенных друг от друга на небольшом расстоянии (50-80 мм). Находятся они внизу. Есть три варианта размещения: справа, слева или по центру отопительного прибора. При заказе требуется уточнять, в каком месте должны они должны располагаться. Есть одна особенность таких моделей: они обязательно оснащены термостатом.

Нижнее подключение популярно при скрытой разводке отопления, когда трубы замурованы в стену или пол. При подсоединении к патрубкам подключается специальный узел, который называют еще «мультифоекс» (на фото он виден).

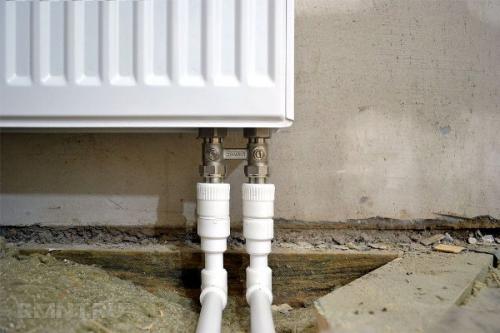

Нижнее подключение в двухтрубной системе

От входного патрубка подачи к терморегулятору идет внутри трубка. По ней теплоноситель поднимается вверх, заходит на термостат, а оттуда расходится по коллекторам отопительного прибора. Потому при подключении важно не перепутать вход подачи и обратного трубопровода: мало того, что работать так ничего не будет, можно еще и узел входа повредить. Куда нужно подключать подачу указано в паспорте, который должен быть в каждой упаковке (со штампом продающей организации для сохранения гарантий).

При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно. Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус.

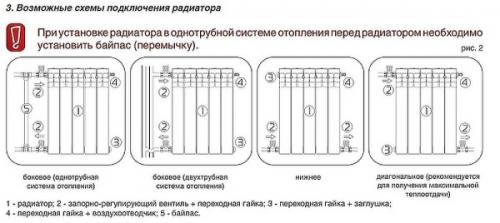

Схемы бокового подключения радиаторов

Вообще схем шесть, но наиболее распространены три: они имеют более высокую эффективность. В многоэтажных домах с вертикальной схемой подачи теплоносителя почти всегда батареи подключены сбоку. Такой тип подсоединения называется «односторонне боковое подключение». Он эффективно работает с небольшими по размеру отопительными приборами: до 8-10 секций или 1,0-1,2 метра (для панельных радиаторов). При таком способе тепловая мощность будет близка к паспортной – потери могут составлять 5-7%.

При горизонтальной разводке более популярно нижнее седельное подключение: это когда трубопроводы подключаются в нижние коллекторы (присоединительные отверстия). Тут по эффективности картина практически такая-же: нормально прогреваются небольшие радиаторы, падение теплоотдачи на уровне 5-7%.

При больших размерах отопительных приборов рекомендовано диагональное подключение: подача сверху с одной стороны, обратка – снизу, с другого бока. Это самая эффективная схема, которую используют производители при тестировании оборудования на заводах. И в паспортах указана именно она.
