Расчет мощности стальных радиаторов отопления

Расчет мощности стальных радиаторов отопления

При разработке системы водяного отопления производится подбор радиаторов отопления по тепловой мощности. Как рассчитать мощность батареи отопления для комнаты? В материале статьи приводятся методики расчета радиаторов обогрева.

Расчет теплоотдачи батарей отопления производят 3 способами:

1. По данным теплового расчета;
2. По площади отапливаемого помещения;
3. По объему отапливаемого помещения.

Наиболее точным является подбор мощности отопительных приборов по данным теплового расчета. Методика теплового расчета имеет довольно сложный алгоритм, содержит массу формул и поправочных коэффициентов. При расчетах учитываются все конструктивные характеристики здания, показатели теплопроводности материалов строительных конструкций, ориентация по сторонам света и другие критерии. Из-за сложности этот способ используют только профессиональные проектировщики.

Для проведения упрощенных расчетов обычно применяют 2 других способа определения – по площади или по объему отапливаемого помещения. Расчет по площади производится для помещений со средними показателями тепловой изоляции и высотой потолков не более 2700 мм. При этом используется удельный показатель тепловой мощности на квадратный метр – он равен 100 Вт.

То есть при площади комнаты 18 кв.метров требуемая тепловая мощность составит 18 х 100 = 1800 Вт. В случае если потолок выше, чем 2,7 метра – используют расчет по объему. Удельный показатель тепловой мощности в этом случае принимают около 35 – 40 Вт.

Например, для той же комнаты (18 м²) с высотой потолка 3000 мм требуемая тепловая мощность составит 18 х 3 х 40 = 2160 Вт.

Полученные этими методами значения теплоотдачи делят на единичную мощность секции батареи и определяют количество секций в радиаторе.

Но как рассчитать мощность радиатора отопления на комнату, если радиатор стальной ? По своей конструкции батареи из стали делятся на 2 вида:

1. Трубчатые;
2. Панельные.

Секции трубчатых радиаторов свариваются между собой – их количество не изменяется. Аналогичная ситуация и с панельным радиатором – устройства имеют единичную тепловую мощность.

Ситуация решается довольно просто. Производится расчет суммарной тепловой мощности для помещения одним из указанных методов – по площади, по объему или по тепловому балансу. Полученное значение будет равно мощности радиатора, который нужно установить в помещении.

Выбор радиатора производится по таблицам каталога продукции – в них указаны размеры и величина теплоотдачи стальных батарей. Здесь нужно определиться – сколько будет установлено приборов отопления. Если в комнате 2 окна – то полученную суммарную производительность делят на 2 устройства.

При выборе батарей необходимо учитывать их габаритные размеры – для этого следует предварительно произвести замеры места установки радиатора. В случае использования стальных радиаторов можно подобрать изделия любых габаритов – номенклатурный ряд размеров отопительных приборов из стали очень широк. У трубчатых конструкций имеются очень низкие и высокие вертикальные радиаторы различной глубины и ширины.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/raschet-moshchnosti-stalnyh-radiatorov-dlya-primera-vozmem-komnatu-razmerom-3-h-5-metrov-s

Таблица мощности стальных радиаторов 22 тип. Определяем мощность

Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м³обогреваемой площади:

• Помещения в зданиях из кирпича требую 34Вт на 1м³.
• Для панельных домов на 1м³уходит 41Вт.

Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.

Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м³. Умножив на норму по СНиП  для панельных домов получаем: 33,6*41=1377,6Вт.

Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:

• -10^оС и выше — 0,7
• -15^оС — 0,9
• -20^оС — 1,1
• -25^оС — 1,3
• -30^оС — 1,5

Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.

Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения

Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25^оС, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.

Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье « Как рассчитать количество секций радиаторов»

А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.

Таблица мощности стальных радиаторов лемакс. Обзор стальных радиаторов Лемакс, подбор и расчет мощности

В обзоре разберем:

• как правильно подбирать стальные радиаторы Лемакс;
• какие типы существую и чем отличаются;
• таблица мощностей;
• схемы подключения (боковое и нижнее).

Компания «Лемакс» известна на белорусском рынке отопительного оборудования благодаря широкому ассортименту выпускаемой продукции, в которую входят твердотопливные, напольные и навесные газовые котлы, газовые колонки. Про один из них мы уже писали.

В 2018 году производство расширяется открывая новый завод по изготовлению стальных панельных радиаторов, с объемом 1500000 в год, становясь одним из крупнейших в Европе и СНГ. Новинка была представлена на крупнейшей выставке Aquatherm Moscow, где сразу пришла по нраву потребителю.

Панельные радиаторы выделяются простотой монтажа и высокой эффективностью теплоотдачи. А благодаря физическим свойствам стали еще и максимально надежными. Срок эксплуатации 25 лет, гарантия 10 лет.

Весь технологичный процесс по производству стальных радиаторов Лемакс полностью автоматизирован . Рифленые панели получаю путем штамповки из холоднокатной стали, между которыми будет находится теплоноситель. Учитывая особенности эксплуатации, производство сделало акцент на факторы отвечающие высоким требованиям для современных приборов, при изготовлении нового продукта.

1. Материал

При изготовлении применяют холоднокатаную сталь толщиной 1,2 мм , марки DC01, соответствующую европейскому стандарту EN 10130:2006, американскому стандарту ASTM A 1011, и российским ГОСТ 16523–97 и ГОСТ 9045–93. В результате получили малый вес, низкую инертность и доступную стоимость.

За белоснежный цвет отвечает эпоксиполиэфирная порошковая краска , а антикоррозийные свойства полиэфирным грунтом.

2. Оборудование

Основное производство происходит на итальянской конвейерной линии Leas , установленной в 2017 году.

3. Технологии

1. На этапах производства применяют технологии последнего поколения, которое делает отопительные радиаторы эффективными и долговечными.

Тонкий стальной лист подвергают усилению (пресование) с силой от 60 до 630 т. Матрица обеспечивает безупречную повторяемость изгибов поверхности.

2. На втором участке происходит полностью автоматизированный процесс сварки токами высокой и средней частоты. Элементы, прошедшие многоточечную контактную сварку, уходят на обрезку кромок . Сваренные швы по такой технологии отличаются высокой надежностью.
3. На этапе окрашивания устраняется (замедляется) развитие коррозии. Панели подвергают титаноциркониевой пассивации с сушкой при 120 градусах, образовавшаяся пленка увеличивает срок службы окрасочного покрытия.
4. При температуре 190 градусов панели сушатся после грунтования .
5. Равномерное окрашивание происходит на немецком оборудовании Wagner путем распыления в электростатическом поле.

6. Завещающий этап полимеризации осуществляется в печи при температуре 160 градусов.
7. Внешний вид защищён многослойной упаковкой и угловыми защитными вкладышами, которые также наносятся на конвейере.

При установке рекомендуется защитную пленку не снимать.
Контроль качества происходит в камерах с жидкостью. Проверку на герметичность проводят с давлением воздуха в 1,5 раза превышающего рабочее.

Существуют два вида радиатора Лемакс по виду подключения:

1. Compact – с боковым подключением;
2. Valve Compact – нижнее подключение.

Для того что бы правильно выбрать радиатор Лемакс, требуется знать расшифровку обозначений.

Таблица расчета стальных радиаторов отопления. Таблица расчета стальных радиаторов

Специалисты компании «Термомир» подскажут таблицу расчета стальных радиаторов и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/raschet-moshchnosti-stalnyh-radiatorov-otopleniya-dlya-primera-vozmem-komnatu-razmerom-3-h-5

Мощность стального радиатора 22 типа. Как выбрать стальной радиатор

Стальные радиаторы популярны благодаря хорошей теплоотдаче, стильному внешнему виду и небольшому весу. Но чтобы они обеспечивали помещение достаточным количеством тепла, необходимо выбрать модель подходящей мощности.

Мы рассмотрим разновидности оборудования, а также расскажем, как подобрать радиатор по размеру помещения и длине.

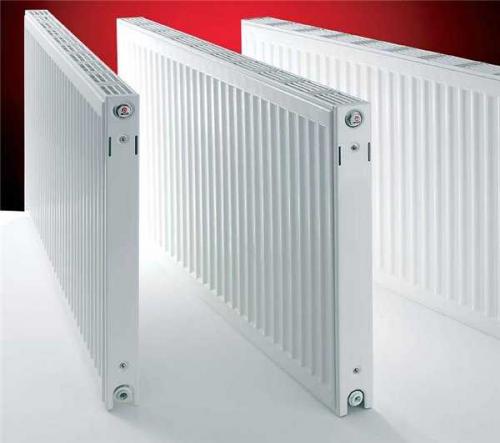

Виды оборудования

Радиаторы из стали состоят из одной, двух или трех панелей. Дополнительно оснащаются оребрением - гофрированными элементами из металла.

Существуют следующие виды стальных радиаторов :

• 10 - однопанельные, обладают легким весом, низкой производительностью;
• 11 - однопанельные с 1 пластиной оребрения, более тяжелые и мощные, чем предыдущие;
• 21 - двухпанельные с 1 оребрением;
• 22 - двухпанельные с 2 пластинами оребрения, более мощные, чем 21-ая модель;
• 33 - трехпанельные с 3 пластинами оребрения, самые мощные модели по теплоотдаче.

У каждого типа оборудования широкий размерный ряд. Модели отличаются длиной, высотой и мощностью. Выбор стального радиатора поможет сделать таблица, где все характеристики собраны вместе.

Таблица подбора радиаторов

Расчет мощности по площади помещения

Радиаторы по площади выбираются согласно СНиП, которые регламентируют оптимальный объем тепла для различных строений: для панельного здания - 41 Вт на 1 м³, для дома из кирпичей - 34 Вт на 1 м³.

Для определения мощности оборудования рассчитываем объем помещения - перемножаем ширину, высоту и длину. Полученную цифру умножаем на СНиП (34 или 41 Вт), и у нас выйдет показатель тепла, оптимальный для обогрева данного помещения.

Например, если комната панельного дома имеет площадь 15 м² и потолки 3 м, то для нее подойдет оборудование с мощностью 1845 Вт. Согласно таблице подбора оборудования такой показатель у модели 22 типа с высотой 500 мм и длиной 900 мм.

В нашем магазине представлен широкий выбор оборудования различных размеров. Опытные продавцы помогут сориентироваться в ассортименте и сделают индивидуальный подбор радиатора для вашего помещения.

Размеры стальных радиаторов отопления. Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

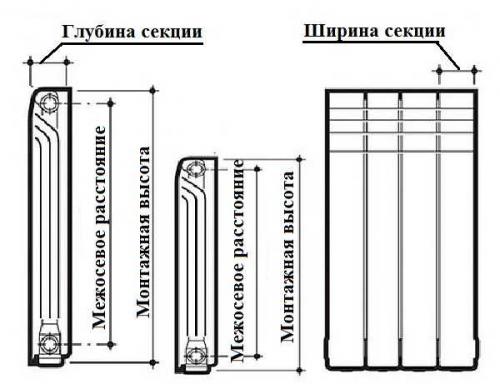

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

• монтажная высота;
• глубина;
• ширина.

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

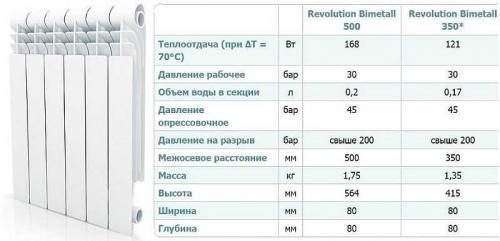

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению,  эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.

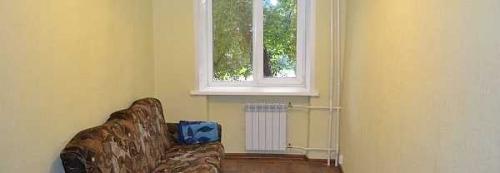

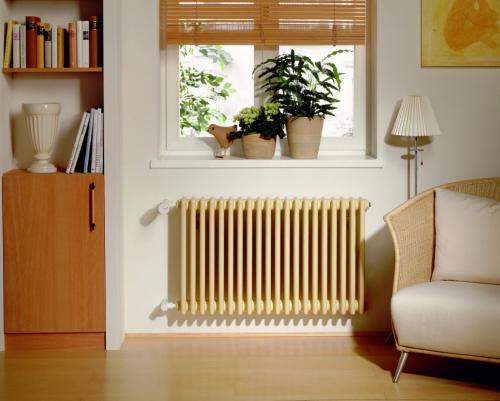

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние.

Важность межосевого расстояния

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

Габаритные размеры секции или радиатора

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

• Длина (L)
• Ширина (W)
• Глубина (H)

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

Названия радиаторов

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

Пример технических характеристик

Это модель Revolution Bimetall:

Объем воды в секции

Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

Мощность стальных радиаторов таблица. Как рассчитываются стальные радиаторы

Стальные батареи панельного типа считаются новинкой в сфере отопительных бытовых приборов. Их особенностью являются более компактные габариты. Теплоотдача стальных радиаторов по сравнению с обычными секционными радиаторами батареями на порядок выше. В состав конструкции может входить несколько гофрированных металлических панелей(1,2 или 3 шт.). Под панелями понимаются пластины, сквозь которые теплоноситель поступает в систему. Перед тем, как рассчитать панельные радиаторы по мощности, нужно вооружиться информацией об основных разновидностях этих приборов.

Данные из таблицы мощности стальных радиаторов отопления:

1. Трехпанельные. Массивность приборов объясняется наличием 3-х панелей, оснащенных оребрением. Маркируются 33.
2. Двухпанельные. Число пластин сокращено до двух. Маркировка - 22.
3. Двухпанельные плюс одна пластина (21).
4. Однопанельные с одной пластиной. Отличаются небольшой мощностью, легким весом и компактными размерами (11).
5. Только панель без оребрения (10).

Расчет мощности подобных приборов также проводится по площади, только отталкиваются не от квадратного метра, а от кубического.

Требования СНиП:

• В домах из кирпича на 1 м³требуется 34 Ватт.
• В панельных зданиях на 1 м³необходим 41 Ватт.

Держа во внимании эти нормы, можно произвести расчет любого помещения. Знание высоты потолков обязательно.

Пример расчета:

Панельное здание имеет габариты 3,2 на 3,5 метров, при высоте потолка 3 м. Для определения объема нужно перемножить 3,2, 3,5 и 3: в результате получается 33,6 м³. Эта цифра умножается на коэффициент для панельного дома (41). Итог - 1378 Вт. Чтобы получить максимально точное значение, применяют таблицу расчета стальных радиаторов отопления. В ней отображена информация по каждой климатической зоне и характеристикам объекта.
