Сперва рассмотрим самый простой (универсальный) вариант проведения расчетов. Отталкиваемся от ранее упомянутого значения 100 Вт мощности на обогрев 1 квадратного метра помещения. В нашей ситуации имеем простую формулу:

K=S/U*100

К — нужное количество секций радиатора отопления;

S — площадь комнаты;

U — мощность 1 секции отопительного прибора.

Пример расчета секций для помещения площадью 15 м2. Берем алюминиевый радиатор «Теплоприбор» с межосевым расстоянием 500 мм и теплоотдачей 185 Вт. Подставляем показатели в формулу и считаем:

К=15/185*100

Получаем 8,10 (с округлением 8).

Результат расчета: потребуется 8 секций.

Познакомьтесь с радиаторами теплоприбор

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

- функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

- на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

Мощные

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

Сколько секций радиатора нужно на 20 квадратов. Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2 — онлайн калькулятор

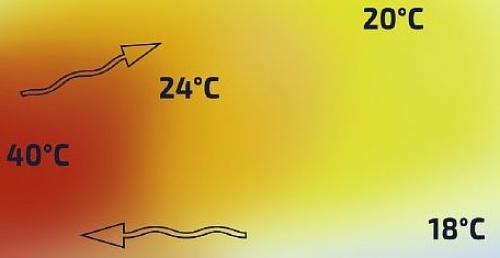

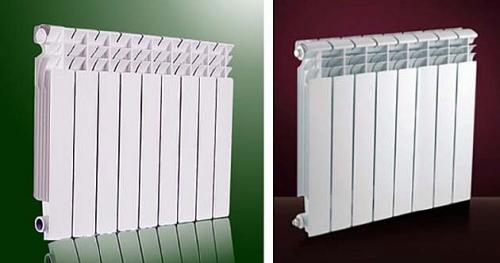

Точное определение количества секций биметаллического радиатора способных эффективно обогреть квадратный метр площади комнаты в конечном счёте влияет на общий экономический эффект системы отопления квартиры или частного дома в целом. Биметаллическая батарея состоит из нескольких элементов, каждая из которых представляет собой стальной трубопровод, заключённый в алюминиевый корпус.

Средняя теплоотдача сегмента биметалла составляет около 160 — 180 Вт (паспортные данные). Эту величину принимают за исходный параметр для предварительного подсчёта количества секций биметаллического радиатора. Для обогрева комнаты величиной 10 квадратных метров требуется мощность радиатора 1360 Вт.

Рассчитывают количество секций биметаллической батареи путём простого деления вышеуказанных двух величин: 1360/180 = 7,55 штук. Результат округляют в большую стороны, следовательно потребуется для обогрева данного помещения 8 сегментов.

В настоящее время изготовители и реализаторы водонагревательных отопительных приборов, идя навстречу покупателю, публикуют в интернете онлайн калькуляторы. Сервис даёт возможность потребителю, не вдаваясь в расчёты за пару кликов получить требуемое количество секций кроме биметаллической батареи, но и сколько их понадобится для сборки чугунных или алюминиевых радиаторов, а также узнать размер панельного стального прибора. Удобный онлайн калькулятор для расчета количества секций представлен в следующей главе.

Онлайн калькулятор

Укажите в онлайн калькуляторе схему подключения радиаторов

Чем опасен приблизительный подсчёт количества секций радиаторов

Вышеуказанная методика довольно приблизительна , не учитывающая массу факторов, влияющих на результат расчёта. Паспортная мощность одного элемента алюминиевой или биметаллической батареи довольно относительна. Ведь её значение может быть получено при определённых условиях, где температура нагрева ребра биметалла равна 100⁰С, высота потолка до 3-х метров, в комнате отсутствуют холодные (наружные) стены и наличие только одного окна.

Казалось, рассчитать биметаллические радиаторы отопления для квартиры с потолками не выше 2,7 м довольно просто. Достаточно нормативную тепловую мощность (136 Вт) одного сегмента биметалла умножить на количество метровых квадратов каждой комнаты. Результат делят на тепловую мощность одного сегмента, величину которой заявляет производитель. Но в этом кроется опасность приблизительного подсчёта.

Опираясь только на паспортные данные и не учитывая особенности помещения, можно неверно рассчитать, сколько понадобиться секций радиатора на 1 м². Это может привести к недостаточному обогреву комнаты или наоборот заставит удалять лишнее тепло принудительным проветриванием помещения. Для точного расчёта нужно учитывать все нюансы условий помещения.

Необходимые данные для подсчета

Как правило, в сопроводительной документации указывается максимальная теплоотдача одного биметаллического сегмента — это в среднем составляет 180 Вт при оптимальных условиях отопления, тогда как нужно учитывать сопутствующие теплопотери из-за местных особенностей помещения.

В расчёте, который определяет количество секций, применяют понижающие коэффициенты.

• Теплопотери крыши 25 – 30%.
• Окон 10 – 15%.
• Пола 10 – 15%.
• Стен 10 – 15%.
• Примыкания 10 – 15%.
• Труба (если есть ) 20 – 25%.

Коэффициенты теплопотерь

Для проектирования систем теплоснабжения был разработан и утверждён Свод правил на основе СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. СП 60.13330.2016 регламентирует норму отпуска тепловой мощности в размере 1 кВт для комнаты 10 кв.м., с высотой потолка до 3-х метров, одной наружной (холодной) стеной и одним окном.

Для приведения исходных данных в соответствие с реальными условиями эксплуатации батареи отопления СП были разработаны следующие коэффициенты, корректирующие теплопотери.

К1 — учитывает строение рам:

• сдвоенные оконные рамы – 1,27;
• двойное остекление стеклопластиковых окон – 1,0;
• тройное – 0,85.

К 2 — учитывает толщину стен:

• стена в 1 кирпич – 1,27;
• кирпичная кладка в 2 кирпича – 1;
• высокая степень теплоизоляции – 0,85.

К 3 — отношение площади окон к площади пола:

• 1/2 – 1,2;
• 1/3 – 1,0;
• 1/10 – 0,8.

К 4 — средняя температура воздуха в помещении в зимний период:

• 30 градусов – 1,5;
• 20 – 1,1;
• 10 – 0,7.

К 5 — количество холодных вертикальных ограждений:

• 1 – 1,1;
• 2 – 1,2;
• 3 – 1,3;
• 4 – 1,4.

К 6 — пространство над комнатой:

• Холодный подкровельный объём – 1,0;
• мансарда или жилой этаж многоквартирного дома – 0,8.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/raschet-moshchnosti-batarei-otopleniya-osobennosti-provedeniya-raschetov

Сколько квт 1 секция алюминиевого радиатора. Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м²:

• биметаллическая секция обогреет 1,8 м²;
• алюминиевая — 1,9-2,0 м²;
• чугунная — 1,4-1,5 м²;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м²,  для ее отопления примерно понадобится:

• биметаллических 16 м²/ 1,8 м² = 8,88 шт, округляем  — 9 шт.
• алюминиевых 16 м²/ 2 м² = 8 шт.
• чугунных 16 м²/ 1,4 м = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Источник: https://alyuminievye-batarei.aystroika.info/stati/skolko-kvt-v-odnoy-sekcii-bimetallicheskogo-razmery-i-yomkost-sekciy

Сколько секций радиатора нужно на 18 квадратов. Расчёт секций радиатора согласно ГОСТ.

Нагревательный прибор напрямую зависит от теплопотерь помещения, и потом, удивительно, как можно гарантировать тепло на квадратных метрах? Одно дело потолок в жилище два с половиной метра, другое при высоте, скажем три с половиной, и уж совсем другое при пяти метрах. А если выше?
Как не крути, а обогреваемую площадь надо считать в кубических метрах, а не в квадратных.
Помимо этого, для ощущения комфорта, в разных жилых помещениях необходима различная температура (хоть и не в большом разбеге градусов, но всё же), помимо этого надо, как минимум знать (хотя бы приблизительно) температуру теплоносителя. Так — нет? Или я не прав?

Я как-то ранее уже слышал, что одной секции радиатора хватает для обогрева двух квадратных метров площади, но не проявлял особого интереса, обычно осуществляем все монтажные работы согласно проекта. Теперь же, когда непосредственно коснулось, решил полопатить интернет, думаю: не может же информация быть взята «от балды».
Нашёл.., на форуме сантехников. Один из модераторов ссылался на межгосударственный стандарт: ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия.» (принят в Российской Федерации с 1 января 2007 года).
НО!!! Принят он согласно наличию следующих условий (условия Карл, вот где «собака зарыта»!), а именно:
— атмосферное давление Р=760 мм.рт.ст;
— средняя температура теплоносителя, дельта Т=70 градусов цельсия;
— теплоноситель движется по радиатору сверху вниз;
— высота потолка помещения равна 2,5 метра.
Тогда, отдаваемой отопительным прибором энергии в 100 Вт мощности, достаточно для поддержания, комфортной температуры, а именно 20 градусов цельсия, на 1 кв.м.
Это то, что регламентируется ГОСТ.
