Схема однотрубной системы отопления. Однотрубная система отопления частного дома.
Наиболее оптимальным вариантом для частных домов будет схема с одним центральным трубопроводом отопления.
В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов , отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.
В большинстве случаях стандартное отопление основано на следующих физических законах: тепловом расширении жидкости за счёт нагрева в котле, конвекционных силах гравитации.
После нагревания теплоносителя происходит его расширение и соответственно возрастает давление в трубе. Становясь более лёгким он направляется вверх и под воздействием давления, гравитации и конвекции, распространяется по трубам в отопительные приборы. Из за этой особенности труба из котла всегда направленна строго вверх.
После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.
Исходя из вышесказанного однотрубная система отопления частного дома — это собой замкнутый маршрут течения теплоносителя.

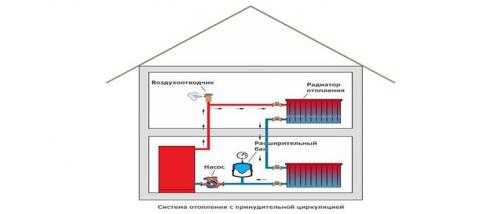

Однотрубная система отопления частного дома с принудительной циркуляцией
Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:
- Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
- Оборудование, осуществляющее теплоотдачу: радиаторы , тёплый пол .
- Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
- Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
- Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
- Трубы и различная арматура.
Однотрубная система отопления с нижней разводкой. Что такое однотрубная система с нижней разводкой
Из названия понятно, что все батареи подключены к одной трубе, уложенной снизу по периметру отапливаемых помещений. Батареи к трубе присоединяются последовательно, вход/выход в батареях может быть нижним или диагональным (второй вариант имеет лучшие показатели по эффективности обогрева). Все батареи могут работать только одновременно.

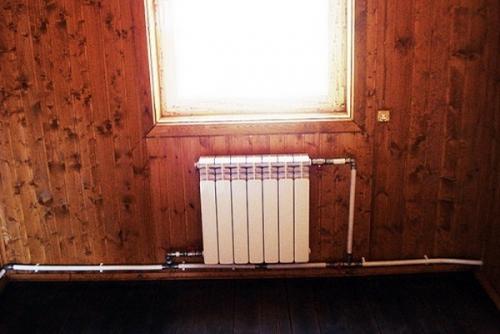

Пример подключения радиаторов
Для расширения возможностей регулировки температуры в каждом помещении используется байпасная система – батареи подключаются параллельно к одной трубе, могут работать по отдельности и одновременно, дополнительно регулируется температура нагрева каждой батареи.
Подключение радиатора отопления
По виду контура однотрубная система бывает открытой и закрытой.
- В открытой есть расширительный бачок для приема увеличенного объема воды и слива излишков. Бачок связан с атмосферой, что и дало системе название открытой.
- Расширительный бак открытого типа
- Открытый расширительный бак
- Открытый расширительный бак способствует повышенной испаряемости жидкости, и, как следствие, необходимо постоянно следить за восполняемостью этой жидкости

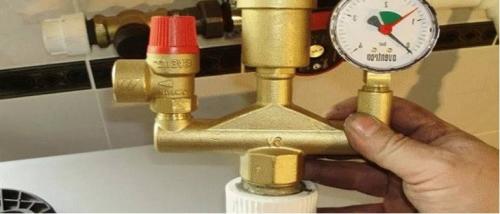

- В закрытой системе расширительный бачок закрытого типа, вся система под давлением. Для предотвращения возникновения аварийных ситуаций в закрытом варианте на системе монтируется группа безопасности: манометр, воздухоотводчик и предохранительны
й клапан. - Устройство закрытых расширительных баков
- Расширительный бачок мембранного типа
- Расширительный бак для отопления
Однотрубная система с нижней разводкой может работать только с принудительным движением теплоносителя (с насосом), да и то длина контура ограничивается. Вернее не столько длина контура, сколько количество подключенных батарей и их фактическая теплоотдача.
Однотрубная система отопления частного дома
Эти знания нужны для того, чтобы понимать принцип действия системы и знать, чего с ее помощью можно достичь. Такие знания дают возможность более осознанно делать монтаж, будет ясно, зачем нужна каждая труба и каждый кран. Байпасная система значительно улучшает характеристики однотрубного отопления, но по монтажу сложнее, по количеству составных элементов и стоимости дороже. Кроме того, ее можно монтировать только над напольными покрытиями, в противном случае регулировочные игольчатые краны будут недоступными.
Однотрубная система отопления с верхней разводкой. Разновидности
Однотрубное отопление может конструироваться по нескольким различным схемам. Выбор конкретной зависит от ваших личных предпочтений, а также особенностей возводимого объекта.
Тем не менее, любая схема однотрубной системы отопления имеет такие особенности:
- в этой инженерной сети отсутствует разделение на подающие теплоноситель трубопроводы и отводящие остывшую воду от радиаторов ;
- все приборы соединены в общую систему последовательно, а теплоноситель, проходя по системе, описывает кольцо;
- закрытая однотрубная система отопления (с замкнутым кругом циркуляции горячей воды) может комбинироваться с двухтрубной — в этом случае подача воды на этажи и ее удаление происходит по двум каналам, а разводка — по одному.
Инженерами-строителями выделяются четыре разновидности однотрубных схем, которые отличаются между собой способом монтажа трубопровода, соединяющего котел с радиаторами.
- Однотрубная схема отопления с нижним расположением труб . В этом случае теплоноситель протекает по трубам, расположенным горизонтально и проложенным вдоль пола (или под ним), после чего поднимается к установленным панелям отопления. Достоинства этой системы состоят в легкой регулировке температуры и возможности перекрывать отдельные элементы инженерной сети в случае аварий или для профилактического ремонта.

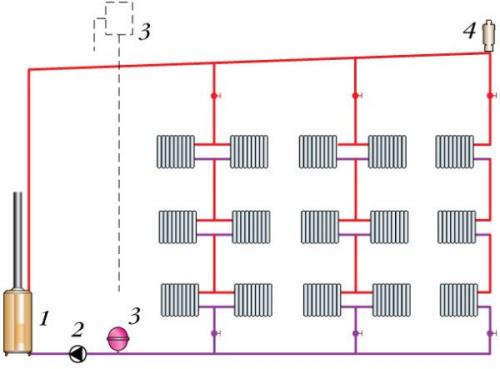

- Однотрубная система отопления с верхней разводкой . Здесь теплоноситель, выходя из отопителя, сразу поднимается к самой верхней точке сети, после чего с помощью труб, уложенных горизонтально, распределяется по панелям отопления.
На фото — однотрубная система с верхним расположением труб
- Однотрубная вертикальная система отопления . Ее особенность состоит в том, что в комнатах отсутствуют горизонтально уложенные трубы. Здесь теплоноситель, попадая в верхнюю точку, стекает вертикально вниз, проходя по пути через установленные в комнатах радиаторы.
Однотрубная вертикальная система отопления
- Однотрубная горизонтальная система отопления принципиально похожа на предыдущую, но здесь трубы располагаются горизонтально . Часто такая схема используется в одноэтажных домах.
Однотрубная система обогрева с горизонтальным расположением труб и байпасами
Кроме описанных выше разновидностей, однотрубная схема системы отопления бывает:
- с естественной циркуляцией теплоносителя;
- с принудительной организацией тока воды.
В первом случае перетекание жидкости обеспечивается за счет разности температур и, соответственно, плотности. Напор остывшей воды, вытекающей из радиаторов, вытесняет менее плотный и горячий теплоноситель в более высокие точки трубопровода, откуда он и разливается далее.
Чтобы такая сеть функционировала нормально, необходимо при установке труб организовать их уклон в сторону котла на 3-4 градуса. А это не всегда возможно в одноэтажных зданиях большой протяженности (более 30 метров).

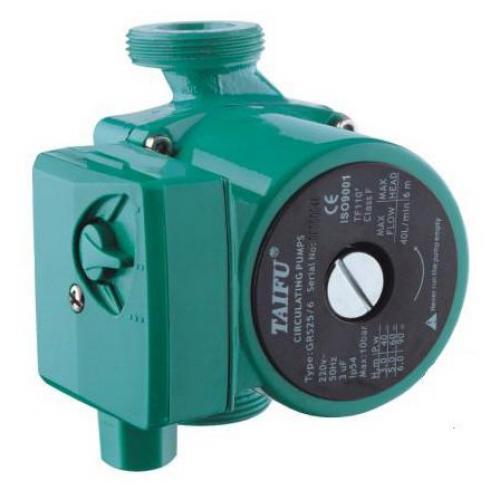

Насос для принудительной циркуляции воды
Система принудительной циркуляции дополнительно оборудуется насосом, который устанавливается перед входом обратного (холодного) трубопровода в котел. В этом случае уклон можно делать меньшим (от 0,5 до 1 градуса).
Обратите внимание!
Схема с естественной циркуляцией предпочтительнее, так как является более энергонезависимым — ее работа не зависит от наличия либо отсутствия электроэнергии.
Во избежание застоя воды при отключении электричества инженеры советуют устанавливать так называемый разгонный коллектор. Это обычная вертикальная труба, которая поднимает теплоноситель в верхнюю точку системы — на высоту не менее 1,5 метра относительно радиаторов.
Двухтрубная система отопления схема. Двухтрубная система отопления с нижней разводкой, схема устройства.
В данном типе трубы подачи и отвода подсоединяются к батареям снизу. Теплоноситель начинает двигаться от пола вверх к радиатору, затем отдаёт своё тепло и по обратному трубопроводу движется в котёл.

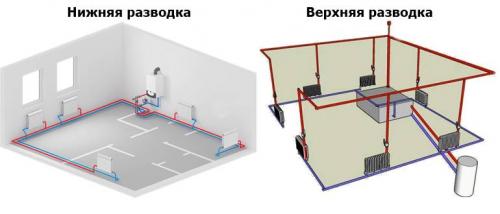

Нижняя и верхняя разводка двухтрубной системы отопления
Помимо этого двухтрубная система отопления с нижней разводкой может состоять из более чем одного контура.
Так же возможно устройство разводки с тупиком.
Основной минус данного типа конструкции — появление избытка воздуха. Для его устранения применяется кран Маевского .
Стоит отметить, что он должен быть установлен в каждом радиаторе. Поэтому при обустройстве системы в многоэтажном доме прокладывается особая воздушная линия, подключенная к системе отопления. Воздух из всего трубопровода скапливается в расширительном резервуаре. Оттуда весь его переизбыток выводится.
Схемы с нижней разводкой и самотёчной циркуляцией практически не используются, из за того, что большая часть радиаторов входящих в цепь являются последними. И для работы их нужно снабжать кранами Маевского. Помимо этого необходим монтаж воздушной линии вдоль стен под потолком. Это значительно усложняет установку двухтрубной системы и увеличивает её стоимость. Таким образом при монтаже двухтрубной конструкции с нижней разводкой применяют принудительное циркулировании теплоносителя.

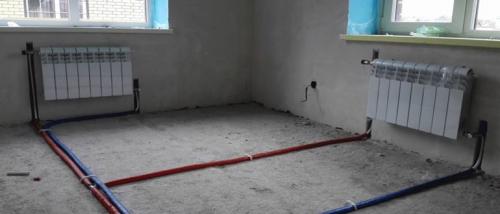

Двухтрубная система отопления с нижней разводкой
Из плюсов данного типа следует выделить:
1. Компактность участка, на котором будет размещён управляющий узел. Обычно это подвал.
2. Понижение потерь тепла, благодаря тому, что трубопровод проложен внизу стен помещения.
3. Подключения и эксплуатация могут проводиться поэтажно. Для примера: 1 этаж уже отапливается, в то время как на последующих система ещё в стадии установки или ремонта.
4. Распределение тепла по помещениям, а следовательно его экономия.
Из минусов отмечается большое число составных элементов системы, необходимость кранов Маевского на каждой батарее и завоздушивание.
Однотрубная система отопления без насоса. Система отопления Ленинградка работает без насоса — схемы и фото
Комплекс отопления «Ленинградка» был разработан во время существования СССР.Популярность этой системы не падает со временем.Залогом актуальности Ленинградки является простой монтаж.Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:
- Минимальные затраты на оборудование.
- Простота монтажа.
- Прокладка труб в любом месте.
- Наличие подключения нескольких котлов для отопления.
- Мобильность отопления дачного и садового домов.
- Безопасность.
- Возможность установки системы «теплого пола».
Дополнительные возможности однотрубной системы отопления
Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и вентилем для баланса. Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.
Регулируются отдельные отопительные приборы, не меняя температурного режима.Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.
Однотрубная схема отопления
С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу.
Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.
Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:
- Радиаторные контроллеры.
- Терморегуляторы.
- Балансирующие вентили.
- Шаровые клапаны.
Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.
Двухтрубная система отопления
Как видно из названия у двухтрубной системы отопления имеется две трубы, по которым циркулирует теплоноситель. Одна из них называется подачей, горячий теплоноситель направляется к радиаторам. Вторая труба носит название обратка – остывший теплоноситель из радиаторов отправляется обратно в теплообменник котла. В однотрубной за все отвечала одна труба.
Существуют различные технологические решения двухтрубной системы отопления:
С естественной циркуляцией теплоносителя (гравитационная) . Этот вариант двухтрубной системы является полностью энергетически независимым. Он может быть использован в сочетании с твердотопливными котлами. Часто проектировался в старых малоэтажных домах, когда насосные системы еще не были развиты. В состав системы входит расширительный бачок, достаточно большого объема, расположенный в самой высокой точке здания. Такое техническое решение имеет множество недостатков. Начиная с необходимости использования дорогостоящих труб большого диаметра и заканчивая постоянным образованием воздушных пробок в радиаторах. Кроме того скорость передвижения теплоносителя в такой системе невозможно контролировать, поэтому она плохо поддается регулировке температуры;
С принудительной циркуляцией. Вот тут уже двухтрбная система и разгулялась на всю катушку. В состав системы входит циркуляционный насос перемещающий теплоноситель. Открытая ёмкость расширительного бака заменяется герметичным мембранным баком в котельной, что существенно снижает вероятность образования воздушных пробок. Единственная сложность – это подбор мощности циркуляционного насоса в соответствии с параметрами гидравлического сопротивления отопительного контура.
Двухтрубная имеет ряд классных преимуществ:
- При грамотном подходе, можно смонтировать радиаторы так, что они будут греть одинаково хорошо. Какие-то больше, какие-то меньше, но этого вы вряд ли заметите.
- Можно смело ставить термоголовки, вместо обычных радиаторных вентилей. Не важно, какая погода на улице, у вас в помещении будет всегда схожая температура. Плюс ко всему, современные радиаторы достаточно быстро реагируют на изменение температуры. Захотели остудить помещение, покрутили термоголовку и через 15-20 минут получили желаемое.
- Более адекватная стоимость, по сравнению с лучевой разводкой.
Но самым жирным недостатком на сегодняшний день в современных двухтрубных системах я считаю большое количество стыков. Учитывая, что большинство двухтрубок в современных домах разводятся скрытым способом, в стенах или стяжке, я бы задумался о таком решении. В большинстве случаев ничего никогда не потечет. Но один человеческий фактор может подпортить настроение и вам придется вскрывать уже отремонтированные полы.
Типичный стык двухтрубной разводки. В нашем случае используется металлопластиковая труба. С полипропиленом стыков будет в 10 раз больше.
Типичный стык двухтрубной разводки. В нашем случае используется металлопластиковая труба. С полипропиленом стыков будет в 10 раз больше.
Однотрубная система отопления частного дома. Какая система отопления лучше: однотрубная или двухтрубная?
7 мин.
Общие вопросы
Строительство собственного дома — работа масштабная, всегда вызывающая множество вопросов. Один из них — тип домашнего отопления, при выборе которого часто возникают затруднения. Существует лишь два потенциальных кандидата — однотрубная и двухтрубная конструкция, но у каждой из них есть как достоинства, так и недостатки. Виды отличаются способом доставки теплоносителя, поэтому ответить на вопрос, какая система отопления лучше: однотрубная или двухтрубная, можно только после близкого знакомства с обеими. Только досконально изучив оба варианта, принципы их работы, плюсы и минусы, можно принять взвешенное решение в пользу одного.

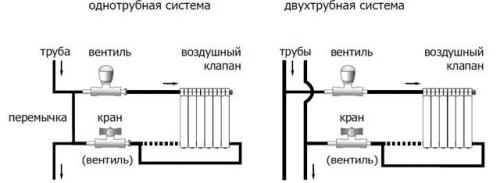

Чем отличаются системы?
Многие владельцы, оказавшиеся на перепутье, не могут решить, какому из видов отопления все же отдать преимущество. Ассортимент невелик, конструкций всего две: это однотрубная или двухтрубная схема. При выборе учитывают метраж, этажность дома, бытовые потребности, желание (или возможность) потратить на благоустройство приличную сумму.
В однотрубной системе тепло распространяется, последовательно нагревая комнаты, только по одной трубе. Ее «соперница» предусматривает два трубопровода: первый подает теплоноситель в отопительные приборы, второй отводит от радиаторов отработанную, остывшую жидкость для последующего ее нагрева в котле.

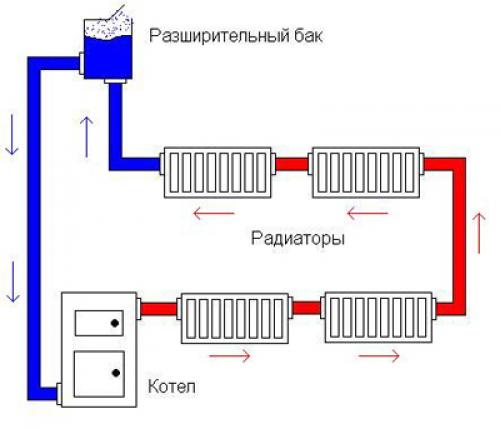

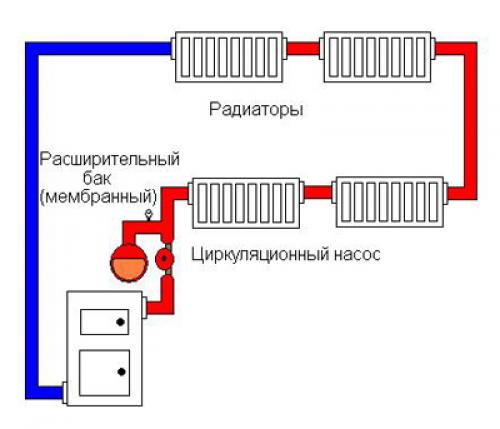

Еще одна тема для рассмотрения — открытые и закрытые системы. Эти типы имеют несколько серьезных отличий.
- Место установки расширительного бака. Открытое отопление подразумевает его монтаж в верхней точке задания. Для закрытого типа место не важно.
- Открытое отопление нуждается в прокладке труб большого диаметра, а они в помещениях выглядят не лучшим образом, монтаж их тоже более сложен. Постоянное давление в закрытой системе позволяет использовать более узкие трубы.
- Последняя потребует больших расходов, однако большое преимущество закрытых конструкций — меньший диаметр контуров, он дает возможность относительно легко их монтировать, а потом так же просто замаскировать.
